(共22张PPT)

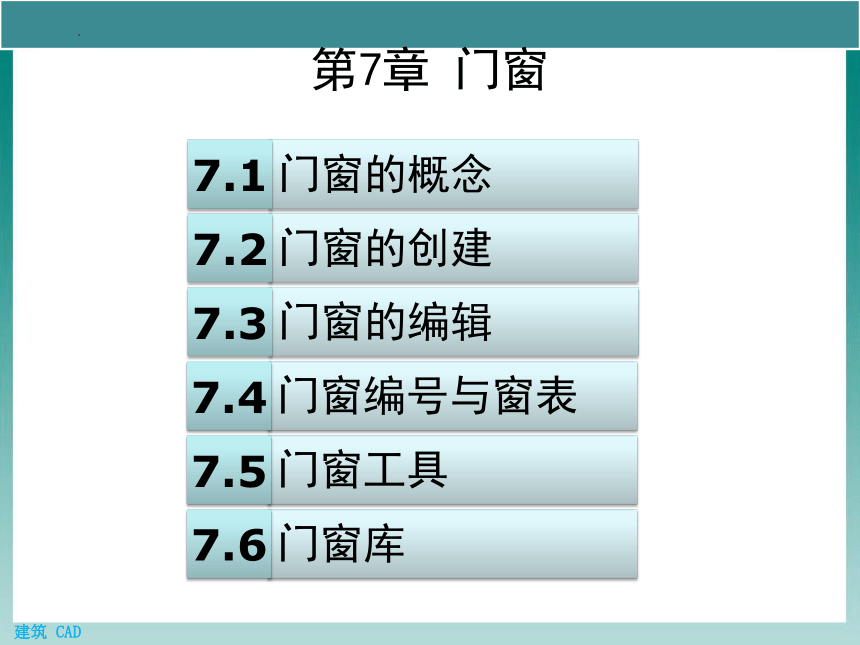

第7章 门窗
建筑 CAD
门窗的创建
7.2
门窗的编辑
7.3
门窗的概念
7.1
第7章 门窗
门窗编号与窗表
7.4
门窗工具
7.5
门窗库
7.6

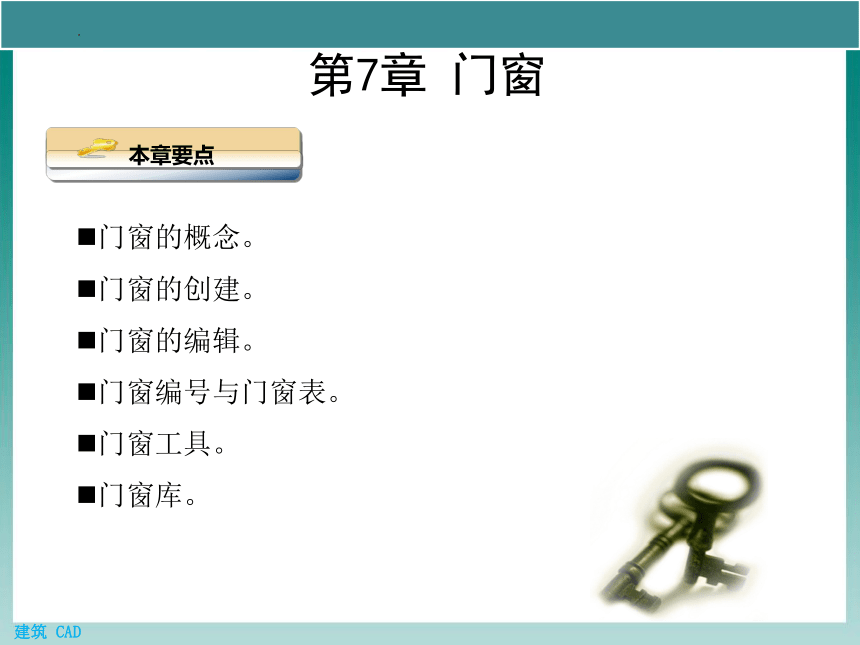

本章要点
第7章 门窗
门窗的概念。
门窗的创建。
门窗的编辑。
门窗编号与门窗表。
门窗工具。
门窗库。

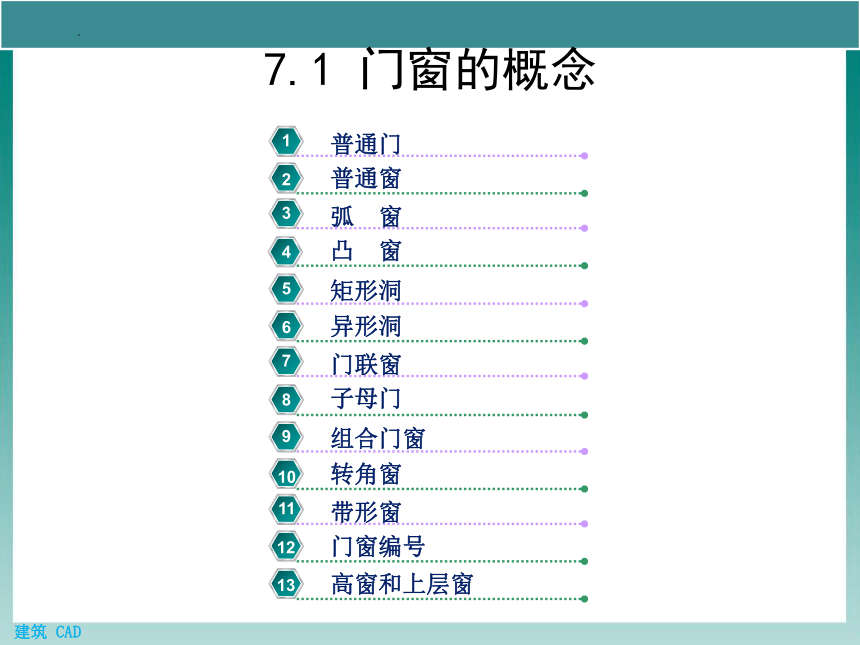

7.1 门窗的概念
1
2
普通门
普通窗
2
3
2
弧 窗
凸 窗
4
5
2
矩形洞
异形洞
6
7
2
门联窗
子母门
8
9
2
组合门窗
转角窗
10
11
2
带形窗
门窗编号
12
2
高窗和上层窗
13

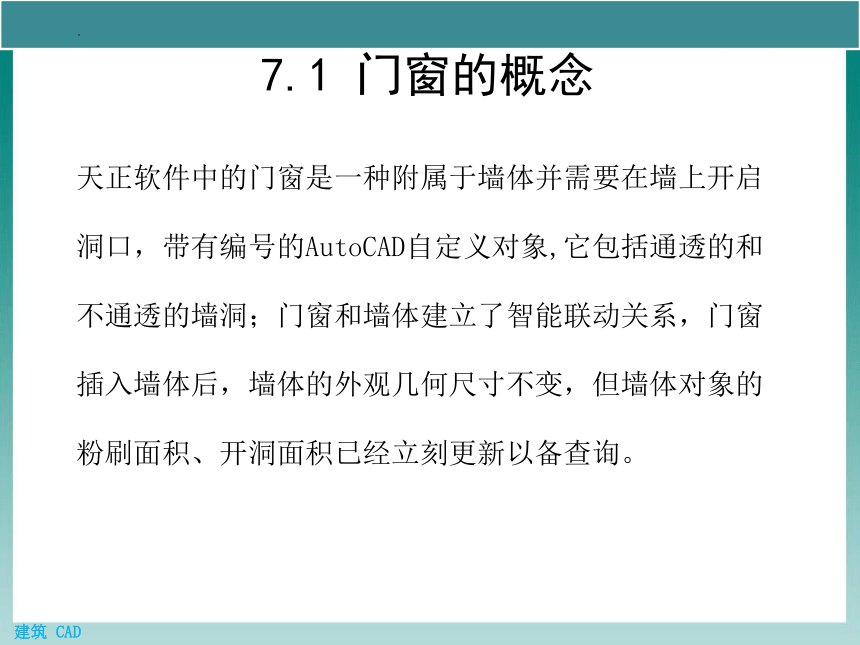

7.1 门窗的概念
天正软件中的门窗是一种附属于墙体并需要在墙上开启洞口，带有编号的AutoCAD自定义对象,它包括通透的和不通透的墙洞；门窗和墙体建立了智能联动关系，门窗插入墙体后，墙体的外观几何尺寸不变，但墙体对象的粉刷面积、开洞面积已经立刻更新以备查询。

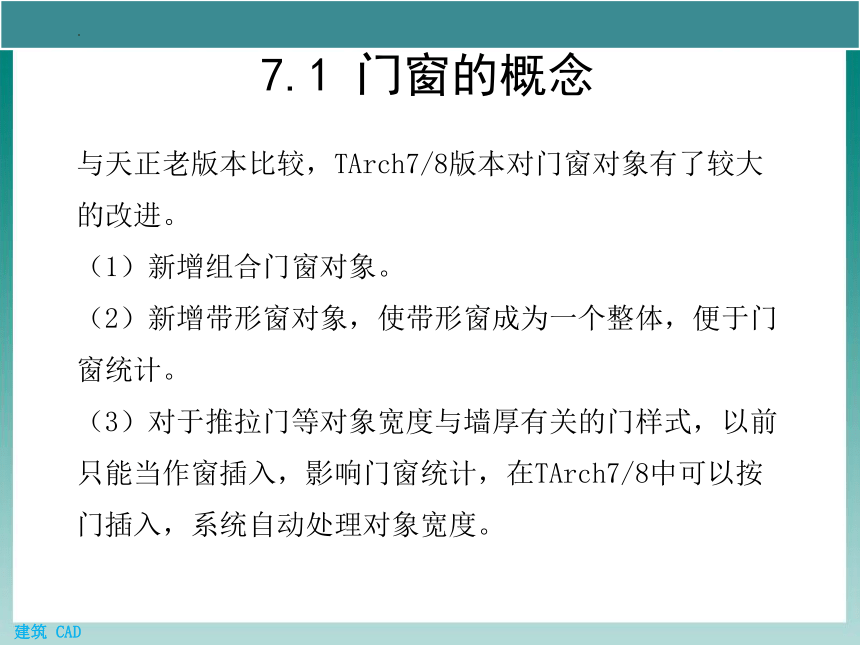

7.1 门窗的概念
与天正老版本比较，TArch7/8版本对门窗对象有了较大的改进。
（1）新增组合门窗对象。
（2）新增带形窗对象，使带形窗成为一个整体，便于门窗统计。
（3）对于推拉门等对象宽度与墙厚有关的门样式，以前只能当作窗插入，影响门窗统计，在TArch7/8中可以按门插入，系统自动处理对象宽度。

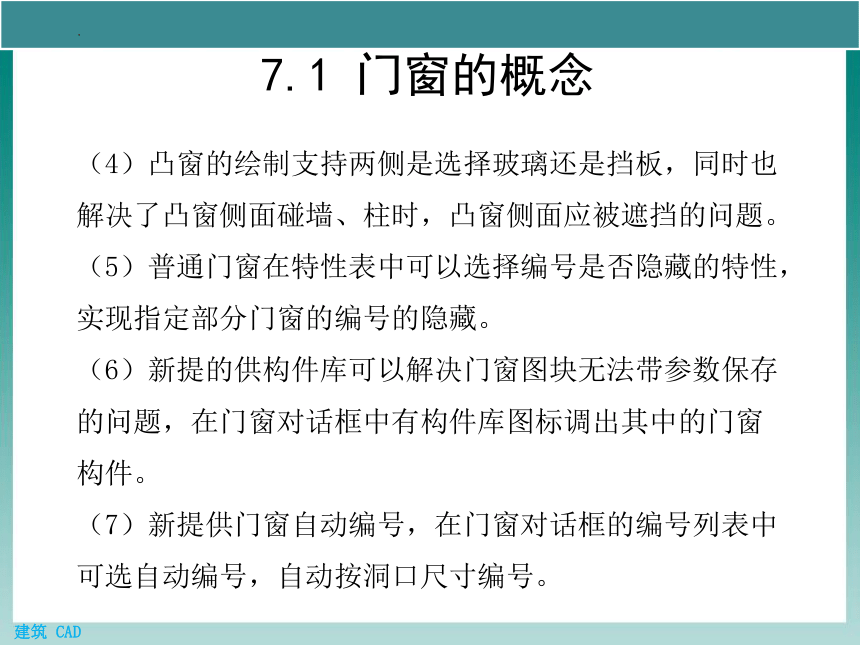

7.1 门窗的概念
（4）凸窗的绘制支持两侧是选择玻璃还是挡板，同时也解决了凸窗侧面碰墙、柱时，凸窗侧面应被遮挡的问题。
（5）普通门窗在特性表中可以选择编号是否隐藏的特性，实现指定部分门窗的编号的隐藏。
（6）新提的供构件库可以解决门窗图块无法带参数保存的问题，在门窗对话框中有构件库图标调出其中的门窗构件。
（7）新提供门窗自动编号，在门窗对话框的编号列表中可选自动编号，自动按洞口尺寸编号。

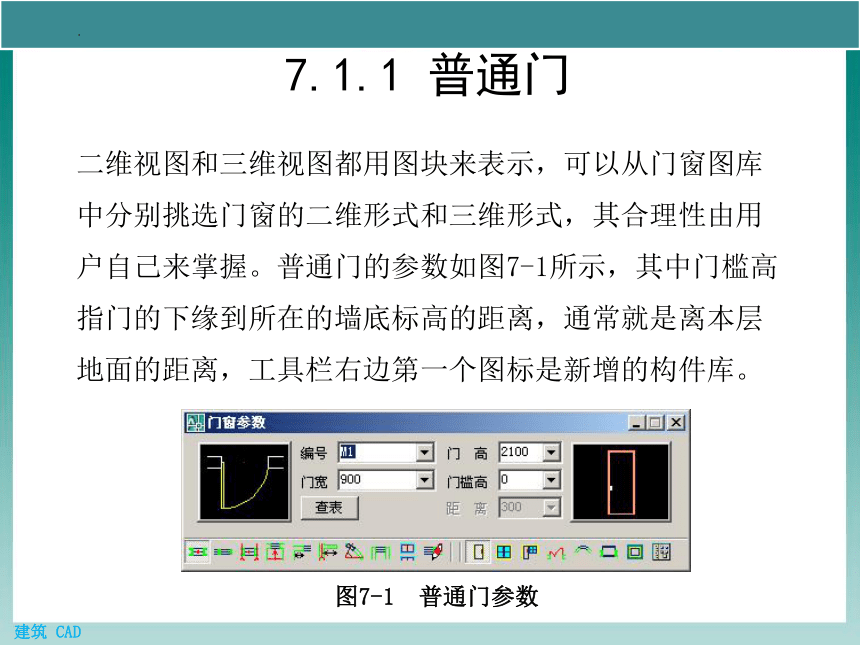

7.1.1 普通门
二维视图和三维视图都用图块来表示，可以从门窗图库中分别挑选门窗的二维形式和三维形式，其合理性由用户自己来掌握。普通门的参数如图7-1所示，其中门槛高指门的下缘到所在的墙底标高的距离，通常就是离本层地面的距离，工具栏右边第一个图标是新增的构件库。
图7-1 普通门参数

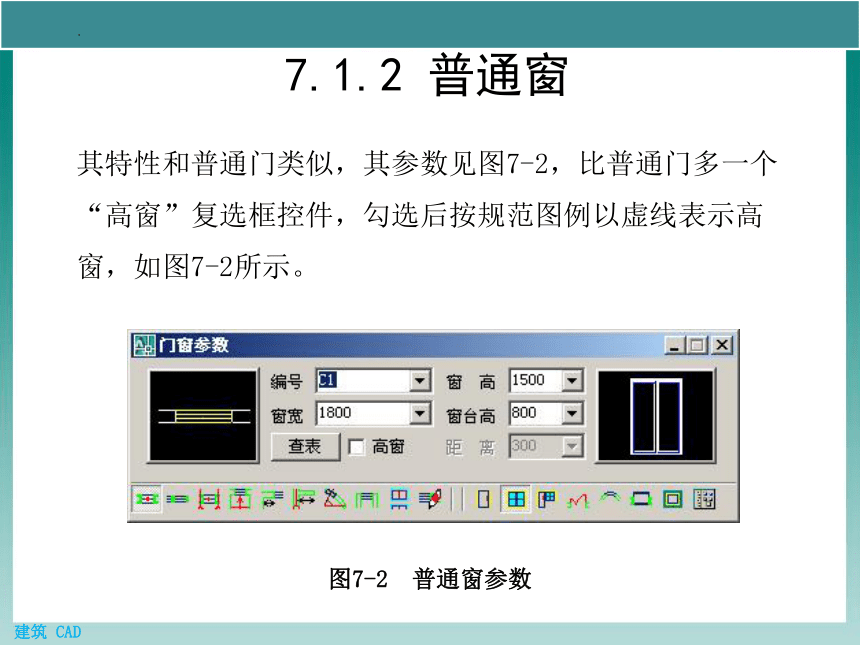

7.1.2 普通窗
其特性和普通门类似，其参数见图7-2，比普通门多一个“高窗”复选框控件，勾选后按规范图例以虚线表示高窗，如图7-2所示。
图7-2　普通窗参数
7.1.3 弧窗
安装在弧墙上，安装有与弧墙相同的曲率半径的弧形玻璃称为弧窗。二维用三线或四线表示，缺省的三维为一弧形玻璃加四周边框，弧窗的参数如图7-3所示。用户可以用【窗棂展开】与【窗棂映射】命令来添加更多的窗棂分格。
图7-3　弧窗参数
7.1.4 凸窗
对于楼板挑出的落地凸窗，实际上平面图应该使用带形窗来实现，即创建凸窗前添加若干段墙体，然后在这些墙体上布置带窗，这样才能正确地计算房间面积，对话框如图7-4所示。
图7-4 凸窗参数
7.1.4 凸窗
矩形凸窗两侧还可以设置成玻璃或挡板，侧面碰墙时自动被剪裁，获得正确的平面图效果，各种凸窗类型如图7-5所示。
图7-5 凸窗类型
7.1.5 矩形洞
墙上的矩形空洞，可以穿透也可以不穿透墙体，有多种二维形式可选,界面如图7-6所示。对于不穿透墙体的洞口，用户只能使用【异形洞】命令，给出洞口进入墙体的深度。
图7-6 矩形洞参数
7.1.6 异形洞
先在墙面UCS上绘制轮廓线（要求先通过【墙面UCS】命令转坐标系），然后转成洞口，命令对话框如图7-7所示。
平面图与矩形洞一样，有多种表示方法，如图7-8所示。
图7-7 异形洞参数 图7-8 异形洞类型
7.1.7 门联窗
门联窗是一个门和一个窗的组合，在门窗表中作为单个门窗进行统计，缺点是门的平面图例固定为单扇平开门，在TArch 7/8中提供的组合门窗可代替多扇的门联窗、组合门等，如图7-9所示。
图7-9 门联窗参数
7.1.8 子母门
子母门是两个平开门的组合，在门窗表中作为单个门窗进行统计，缺点是门的平面图例固定为单扇平开门，优点是参数定义比较简单, 如图7-10所示。
图7-10 子母门参数
7.1.9 组合门窗
把已经插入的两个以上普通门和（或）窗的组合为一个对象，作为单个门窗对象统计，优点是组合门窗各个成员的平面和立面都可以由用户独立控制。
7.1.10 转角窗
跨越两段相邻转角墙体的普通窗或凸窗。二维用三线或四线表示（当前比例小于1∶100时按三线表示），三维视图有窗框和玻璃，可在特性栏设置为转角洞口，转角凸窗还有窗楣和窗台板，侧面碰墙时自动剪裁，获得正确的平面图效果。
7.1.11 带形窗
是跨越多段墙体的多扇普通窗的组合，各扇窗共享一个编号，它没有凸窗特性，其他和转角窗相同。
7.1.12 门窗编号
门窗编号用来标识尺寸相同、材料与工艺相同的门窗，门窗编号是对象的文字属性，在插入门窗时键入创建或【门窗编号】命令自动生成，可通过在位编辑修改。
系统在插门窗或修改编号时，在同一dwg范围内检查同一编号的门窗的洞口尺寸和外观应相同，【门窗检查】命令可检查同一工程中门窗编号是否满足这一规定。
7.1.13 高窗和上层窗
高窗和上层窗是门窗的一个属性，两者都是指在位于平面图默认剖切平面以上的窗户。两者区别是高窗用虚线表示二维视图，而上层窗没有二维视图，只提供门窗编号，表示该处存在另一扇（等宽）窗，但存在三维视图，用于生成立面和剖面图中的窗。
图7-11 高窗与上层窗
