第6章　
绘制建筑立面图

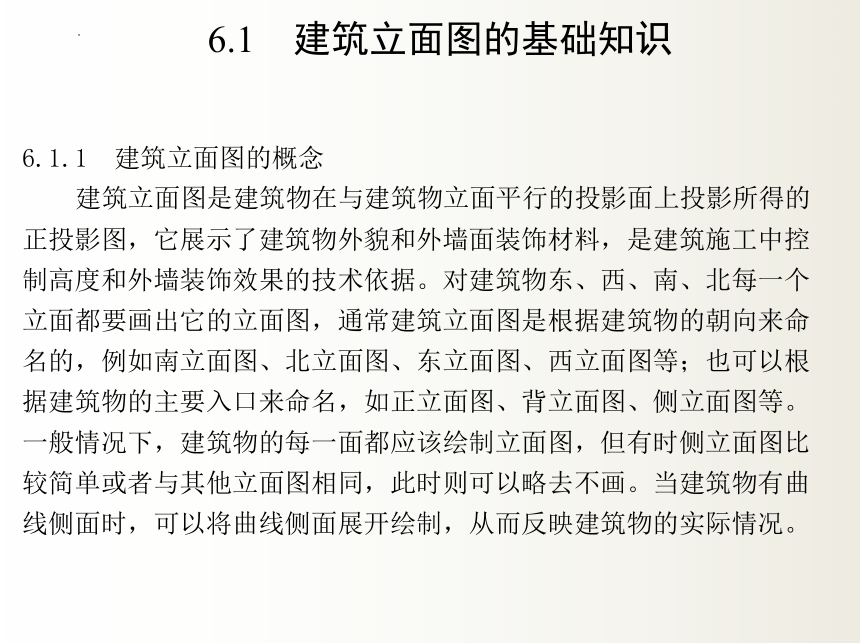

6.1　建筑立面图的基础知识
6.1.1　建筑立面图的概念
建筑立面图是建筑物在与建筑物立面平行的投影面上投影所得的正投影图，它展示了建筑物外貌和外墙面装饰材料，是建筑施工中控制高度和外墙装饰效果的技术依据。对建筑物东、西、南、北每一个立面都要画出它的立面图，通常建筑立面图是根据建筑物的朝向来命名的，例如南立面图、北立面图、东立面图、西立面图等；也可以根据建筑物的主要入口来命名，如正立面图、背立面图、侧立面图等。
一般情况下，建筑物的每一面都应该绘制立面图，但有时侧立面图比较简单或者与其他立面图相同，此时则可以略去不画。当建筑物有曲线侧面时，可以将曲线侧面展开绘制，从而反映建筑物的实际情况。

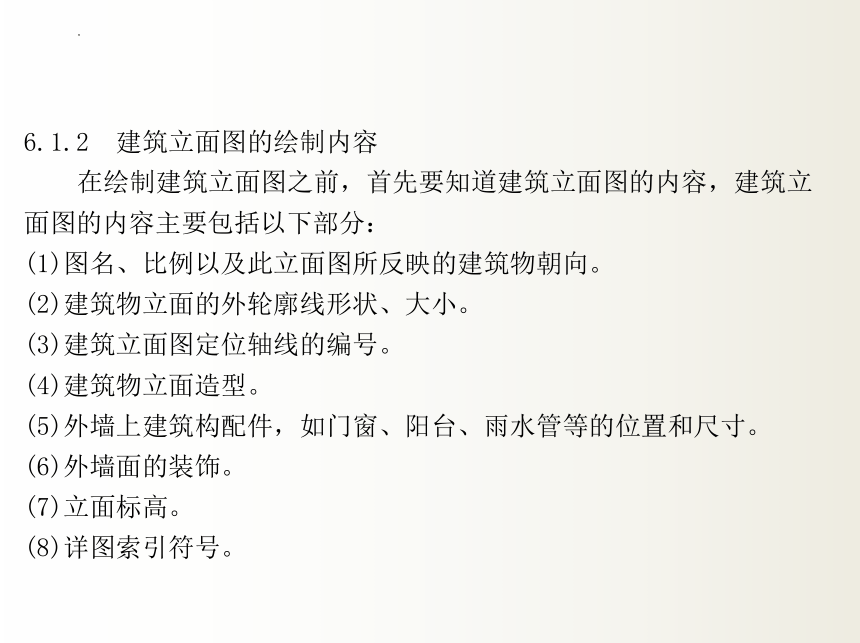

6.1.2　建筑立面图的绘制内容
在绘制建筑立面图之前，首先要知道建筑立面图的内容，建筑立面图的内容主要包括以下部分：
(1)图名、比例以及此立面图所反映的建筑物朝向。
(2)建筑物立面的外轮廓线形状、大小。
(3)建筑立面图定位轴线的编号。
(4)建筑物立面造型。
(5)外墙上建筑构配件，如门窗、阳台、雨水管等的位置和尺寸。
(6)外墙面的装饰。
(7)立面标高。
(8)详图索引符号。
6.1.3　建筑立面图的阅读步骤
建筑立面图的阅读和建筑立面图的绘制同样重要，建筑立面图应按照下列步骤阅读：
(1)明确立面图反映的是建筑物哪个立面以及绘图比例。
(2)定位轴线及其编号。
(3)外墙面门和窗的种类、形式、数量。
(4)立面的细部构造。
(5)外墙面的装饰情况、装饰材料。
(6)详图索引符号，配合详图阅读。

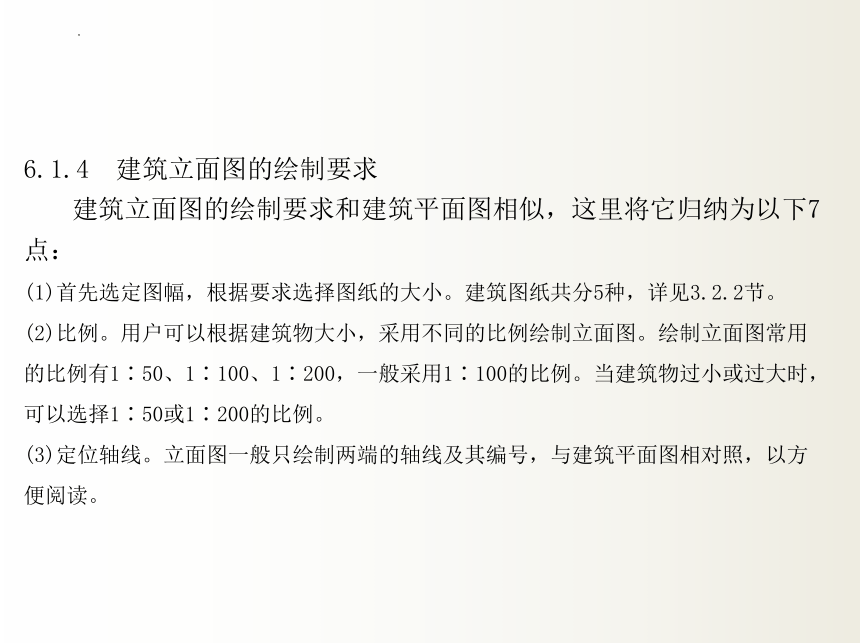

6.1.4　建筑立面图的绘制要求
建筑立面图的绘制要求和建筑平面图相似，这里将它归纳为以下7点：
(1)首先选定图幅，根据要求选择图纸的大小。建筑图纸共分5种，详见3.2.2节。
(2)比例。用户可以根据建筑物大小，采用不同的比例绘制立面图。绘制立面图常用的比例有1∶50、1∶100、1∶200，一般采用1∶100的比例。当建筑物过小或过大时，可以选择1∶50或1∶200的比例。
(3)定位轴线。立面图一般只绘制两端的轴线及其编号，与建筑平面图相对照，以方便阅读。

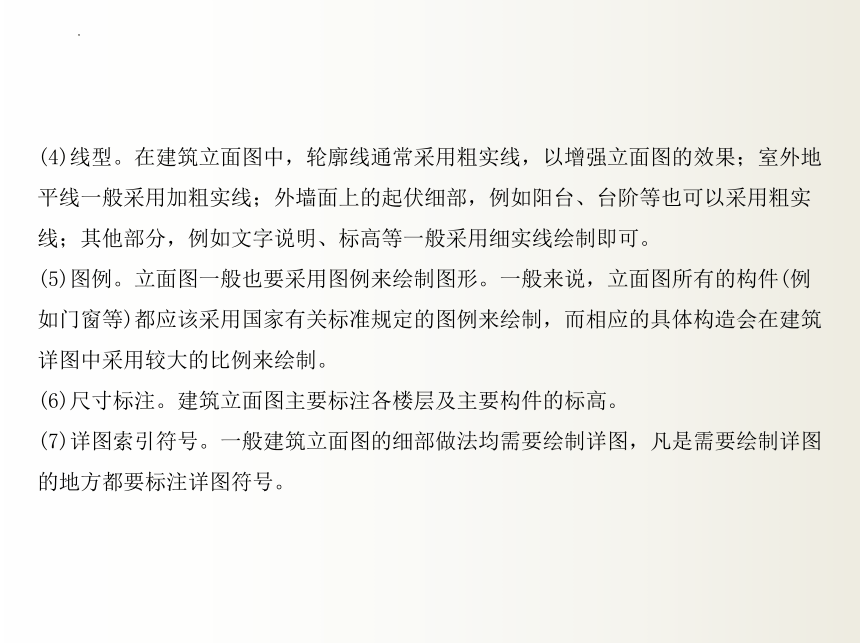

(4)线型。在建筑立面图中，轮廓线通常采用粗实线，以增强立面图的效果；室外地平线一般采用加粗实线；外墙面上的起伏细部，例如阳台、台阶等也可以采用粗实线；其他部分，例如文字说明、标高等一般采用细实线绘制即可。
(5)图例。立面图一般也要采用图例来绘制图形。一般来说，立面图所有的构件(例如门窗等)都应该采用国家有关标准规定的图例来绘制，而相应的具体构造会在建筑详图中采用较大的比例来绘制。
(6)尺寸标注。建筑立面图主要标注各楼层及主要构件的标高。
(7)详图索引符号。一般建筑立面图的细部做法均需要绘制详图，凡是需要绘制详图的地方都要标注详图符号。

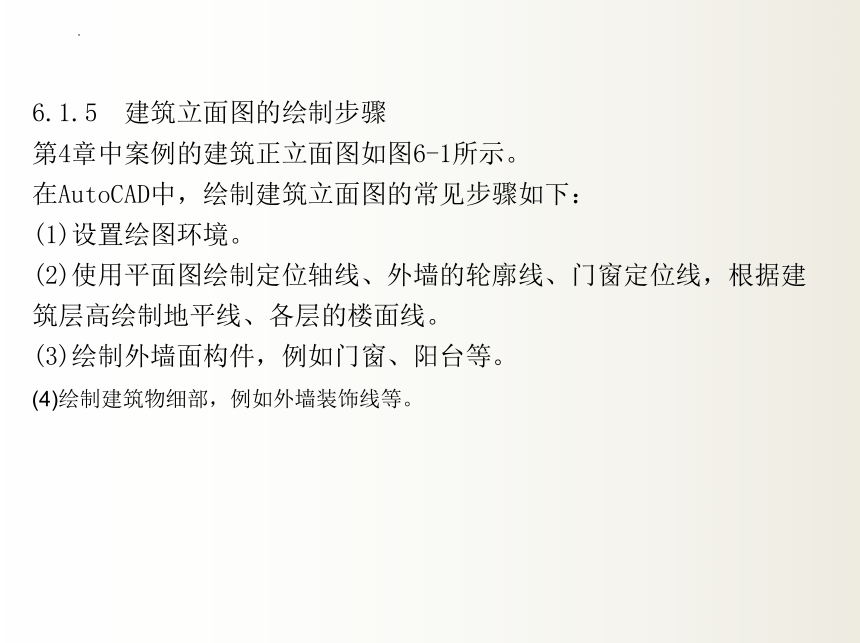

6.1.5　建筑立面图的绘制步骤

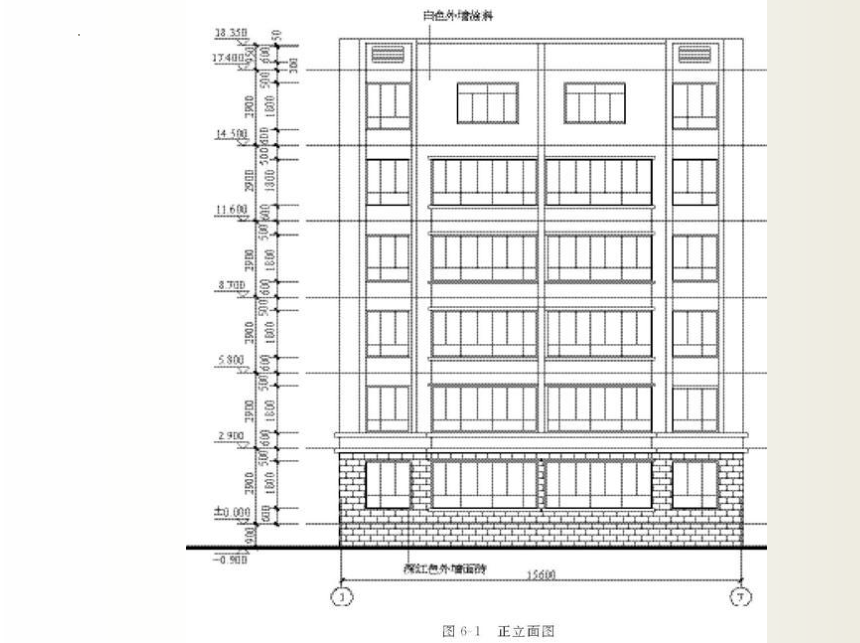

第4章中案例的建筑正立面图如图6-1所示。
在AutoCAD中，绘制建筑立面图的常见步骤如下：
(1)设置绘图环境。
(2)使用平面图绘制定位轴线、外墙的轮廓线、门窗定位线，根据建筑层高绘制地平线、各层的楼面线。
(3)绘制外墙面构件，例如门窗、阳台等。
(4)绘制建筑物细部，例如外墙装饰线等。
6.2　建筑立面图的绘制过程
本节将利用上节中所介绍的知识，通过第4章平面图的多层住宅实例，具体讲述如何利用AutoCAD绘制建筑立面图。
6.2.1　绘图环境的设置
1.调用A3图框文件

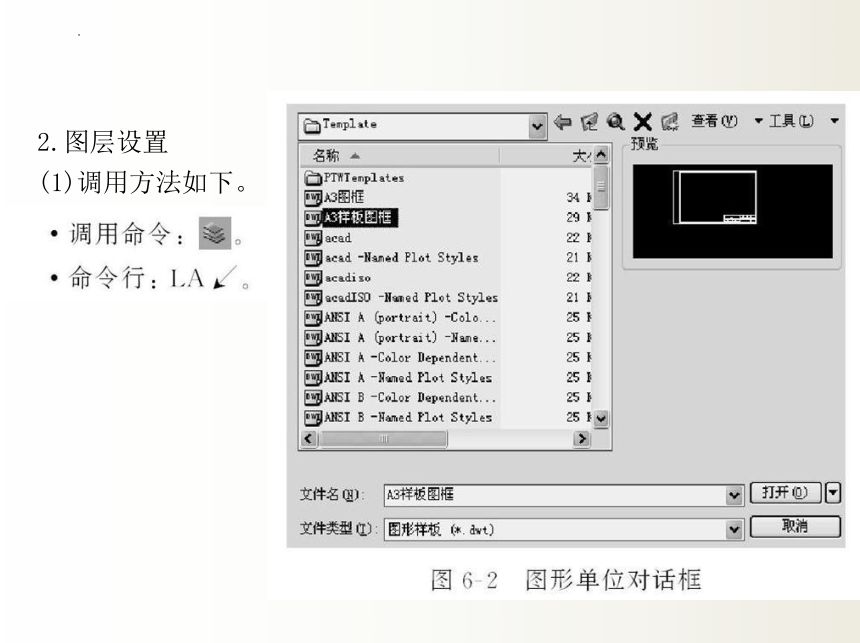

(1)调用命令：【文件】→【新建】→【Template】→A3样板图框，如图6-2所示。
(2)输入命令：
(3)设置图形界限：【视图】→【缩放】，或直接在命令行输入命令。
　
2.图层设置
(1)调用方法如下。

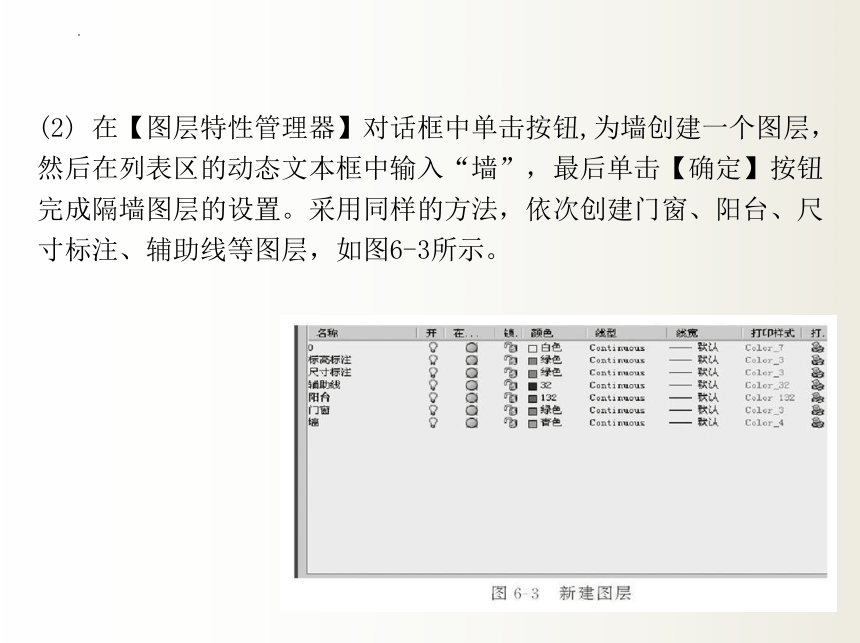

(2) 在【图层特性管理器】对话框中单击按钮,为墙创建一个图层，然后在列表区的动态文本框中输入“墙”，最后单击【确定】按钮完成隔墙图层的设置。采用同样的方法，依次创建门窗、阳台、尺寸标注、辅助线等图层，如图6-3所示。
6.2.2　绘制立面图

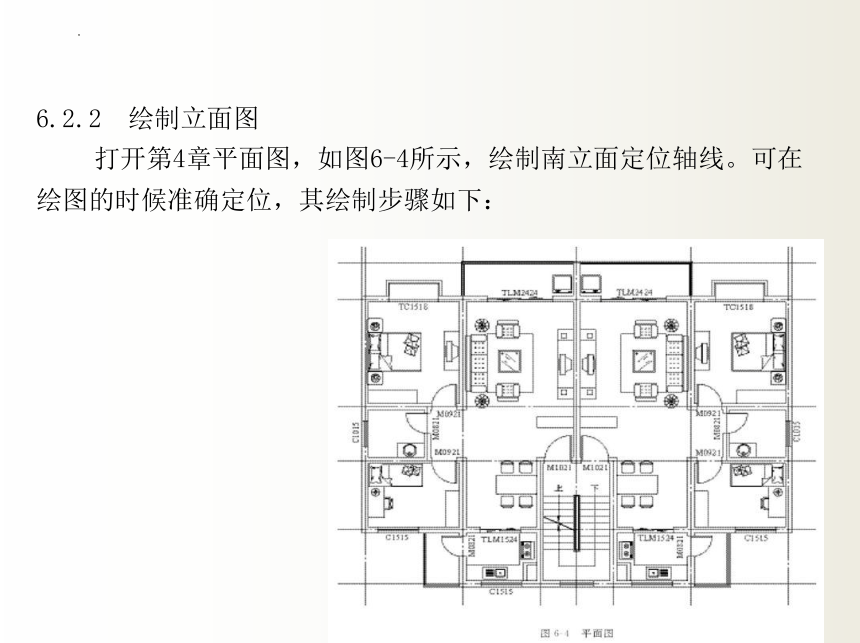

打开第4章平面图，如图6-4所示，绘制南立面定位轴线。可在绘图的时候准确定位，其绘制步骤如下：
1.绘制辅助线
(1)打开“正交”辅助工具。
(2)将辅助线层置为当前，调用【直线】命令，绘制地平线，如图6-5所示。
(3)绘制水平辅助线：调用【复制】命令，以地平线为基线将水平线按照建筑室内地平高度900、窗户及阳台距楼面高600及建筑楼层层高2900进行复制，距离分别为900、600、2900、600、2900、600、2900、600、2900、600、2900、600、2900、600，最后复制女儿墙高度1200。绘制好的水平辅助线如图6-6所示。
(4)绘制垂直辅助线：以平面图第一号轴线为基线画一条高度为18500的垂直线，然后将这条垂线按照平面图上墙轮廓线、轴线、门窗等的位置进行复制。
2.绘制窗户及阳台
在建筑立面图中，门窗、阳台均为重要的图形对象，它们反映了建筑物的采光状况。在绘制之前，应观察该立面图上共有多少种窗户及阳台。在本例中，有两种窗户及一种阳台，如图6-8所示，窗的尺寸为1800mm×1800mm和2400mm×1800mm，阳台的尺寸为4200mm×1800mm。
(1)绘制尺寸为1800mm×1800mm的窗户的步骤如下。
1)将门窗层置为当前。图层的线型设置为“Continuous”，线宽为默认。同时打开状态栏中的对象捕捉辅助工具，选择端点和中点对象捕捉方式。
2)绘制窗户的辅助线。
3)调用【矩形】命令，绘制窗的外轮廓。
4)调用【偏移】命令，绘制窗的外框。
5)再次重复【偏移】命令，偏移距离设为100。把原矩形框向外偏移绘制好窗框，如图6-9所示。
6)调用【分解】命令选择中间矩形框进行分解，调用【延伸】命令，延伸上下两条直线，如图6-10所示。
(2)绘制窗扇线。
1)选择内窗框线，调用【分解】命令，将矩形分解，再选择左边的一条线进行复制，复制距离分别为550、600、550。选择内窗框下面一条线复制，复制距离为450。
2)调用【修剪】命令，修剪窗扇线，绘制结果如图6-12所示。
(3)使用同样方法绘制2400mm×1800mm的窗户。
(4)绘制尺寸为1800mm×4200mm的阳台的步骤如下。
1)将阳台层置为当前。图层的线型设置为“Continuous”，线宽为默认，同时打开状态栏中的【对象捕捉】辅助工具，选择端点和中点对象捕捉方式。
2)调用【矩形】命令，绘制阳台的外轮廓。
3)调用【偏移】命令，绘制阳台的外框。
　(5)绘制阳台上沿顶板。捕捉阳台矩形右上角点，选择【矩形】命令绘制。　　
使用【复制】命令将阳台顶板复制为阳台底板，如图6-13所示。
(6)绘制窗扇线。
1)选择阳台内框线，调用【分解】命令，将矩形分解，再选择左边的一条线进行复制，复制距离分别为550,600, 600, 600, 600, 600,550。选择内窗框下面一条线复制，复制距离为450。
2)调用【修剪】命令，修剪阳台窗扇线，绘制结果如图6-14所示。
3.插入立面窗
1)调用【复制】命令选择尺寸为1800mm×1800mm立面窗，利用捕捉功能将其插入立面楼层，如图6-15所示。利用同样方法插入阳台窗，如图6-16所示。
2)调用【镜像】命令，选择所有立面窗利用中点捕捉进行镜像如图6-17所示。
3)调用【复制】命令，利用捕捉插入尺寸为2400mm×1800mm的窗，如图6-18
4.绘制一层到二层之间外墙装饰线
1)调用【直线】命令，利用捕捉工具绘制装饰条辅助线。如图6-19所示。
　　2)调用【修剪】命令修剪装饰条。复制装饰条向下位移600并修剪，效果如图6-20所示。
5.修剪底层窗线
调用【修剪】命令修剪底层窗线，效果如图6-21所示。
6.完成细部
(1)使用修剪、删除命令去掉多余的辅助线(在此保留楼面定位辅助线用以尺寸标注定位)。完成如图6-22所示。
(2)使用【偏移】命令完成两侧窗户外侧的外墙装饰线。
(3)使用矩形及画线命令完成顶层装饰窗。
(4)使用填充命令填充一层外墙。
1)将当前图层设为“装饰”层，将图层的线型设置为“Continuous”，线宽为默认。同时打开状态栏中的【对象捕捉】辅助工具，选择端点和中点对象捕捉方式，填充装饰材料。
2)单击【图案填充】命令，设置填充图案及比例，选择填充范围，如图6-23所示。
3)细部处理完成，如图6-24所示。
7.绘制外墙轮廓线
调用【多段线】命令绘制立面外轮廓。
6.2.3　添加尺寸标注和文字注释
在已绘制的图形中必须添加尺寸标注、文字注释，以使整幅图形的内容和大小一目了然。
1.添加尺寸标注
立面图标注主要是为了标注建筑物的竖向标高。应该显示出各主要构件的位置和高度，例如室外地平标高，女儿墙的标高，门窗洞的标高以及一些局部尺寸等。在需绘制详图之处，还需添加详图符号。与平面图的标注不同，立面图的标高标注无法利用AutoCAD所自带的标注功能来实现。
(1)将标注层置为当前。调用【线性标注】和【连续标注】工具从室外地坪、室内地坪、每层楼面直至女儿墙顶来标注立面尺寸。
(2)调用命令插入标高符号图块，再调用【复制】命令，把标
位置。在此需要新建一个“标高文字”的文字样式，字体名选为，高度设为300，再单击命令，在相应的标高符号处输入标高数值，输入文字时文字样式选为“标高文字”。
2.添加文字注释
去掉楼面定位辅助线，调用命令插入轴线编号图块。另外，建筑立面图应标注出图名和比例，还应该标注出材质做法、详图索引等其他必要的文字注释。例如在本例中，一层墙面做法是深红色外墙面砖。完成结果如图6-1所示。
