第7章 门窗
建筑 CAD
7.2 门窗的创建
1
2
门 窗
组合门窗
3
4
带形窗
转角窗
5
异形洞
7.2 门窗的创建

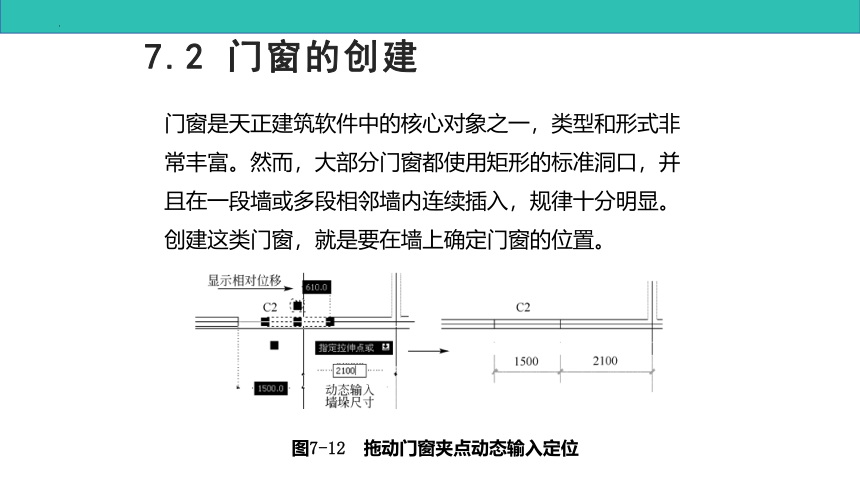

门窗是天正建筑软件中的核心对象之一，类型和形式非常丰富。然而，大部分门窗都使用矩形的标准洞口，并且在一段墙或多段相邻墙内连续插入，规律十分明显。创建这类门窗，就是要在墙上确定门窗的位置。
图7-12 拖动门窗夹点动态输入定位
7.2.1 门窗

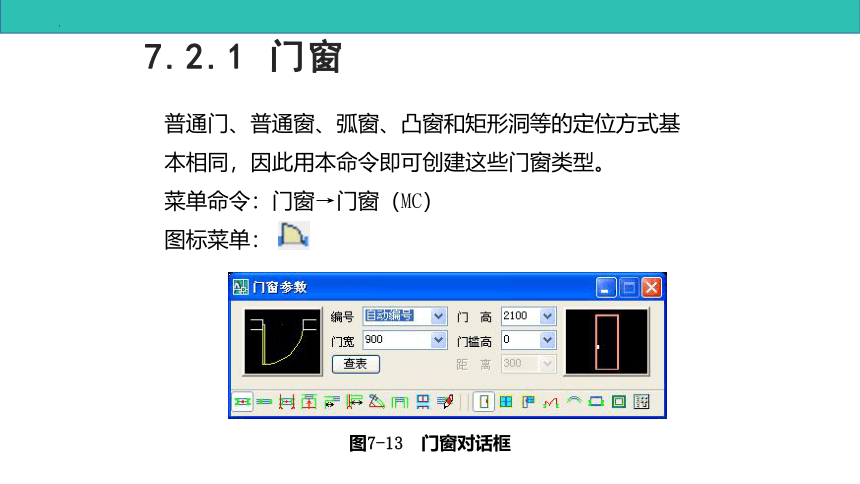

普通门、普通窗、弧窗、凸窗和矩形洞等的定位方式基本相同，因此用本命令即可创建这些门窗类型。
菜单命令：门窗→门窗（MC）
图标菜单：
图7-13 门窗对话框
7.2.1 门窗
7.2.1.1 自由插入

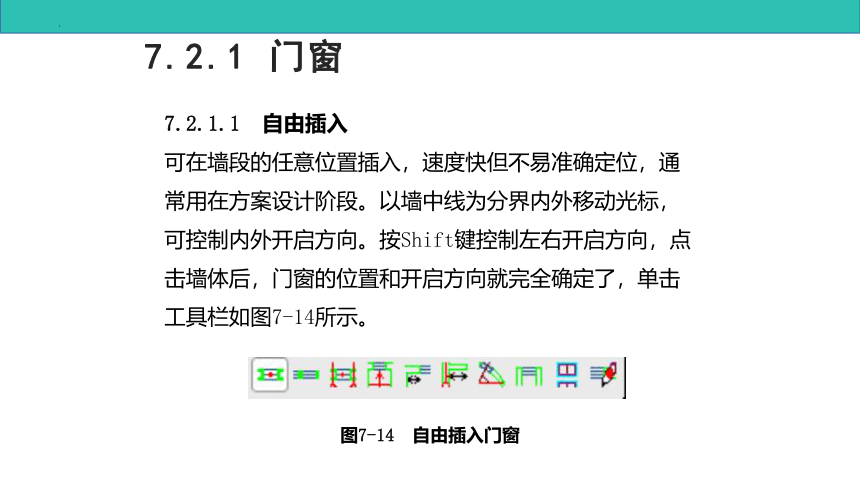

可在墙段的任意位置插入，速度快但不易准确定位，通常用在方案设计阶段。以墙中线为分界内外移动光标，可控制内外开启方向。按Shift键控制左右开启方向，点击墙体后，门窗的位置和开启方向就完全确定了，单击工具栏如图7-14所示。
图7-14 自由插入门窗
7.2.1 门窗
7.2.1.2 顺序插入

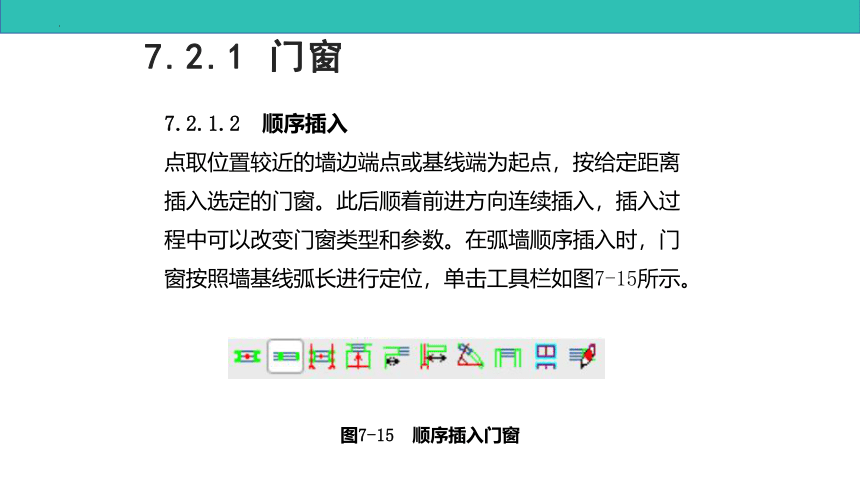

点取位置较近的墙边端点或基线端为起点，按给定距离插入选定的门窗。此后顺着前进方向连续插入，插入过程中可以改变门窗类型和参数。在弧墙顺序插入时，门窗按照墙基线弧长进行定位，单击工具栏如图7-15所示。
图7-15 顺序插入门窗
7.2.1 门窗
7.2.1.3 轴线等分插入

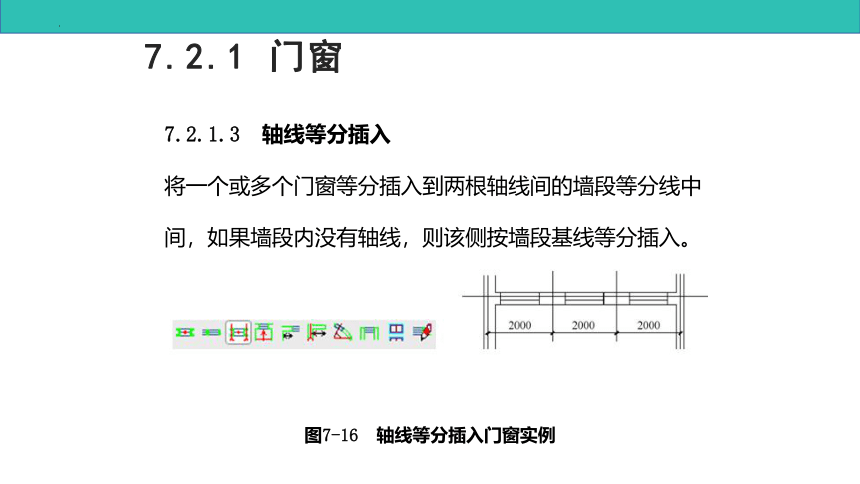

将一个或多个门窗等分插入到两根轴线间的墙段等分线中间，如果墙段内没有轴线，则该侧按墙段基线等分插入。
图7-16 轴线等分插入门窗实例
7.2.1 门窗
7.2.1.4 墙段等分插入
与轴线等分插入相似，本命令在一个墙段上按墙体较短的一侧边线，插入若干个门窗，按墙段等分使各门窗之间墙垛的长度相等。
图7-17 墙段等分插入门窗实例
7.2.1 门窗
7.2.1.5 垛宽定距插入

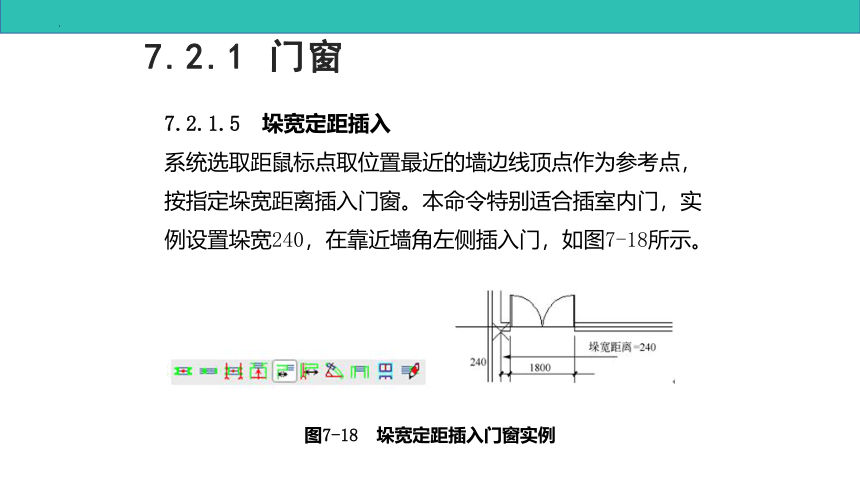

系统选取距鼠标点取位置最近的墙边线顶点作为参考点，按指定垛宽距离插入门窗。本命令特别适合插室内门，实例设置垛宽240，在靠近墙角左侧插入门，如图7-18所示。
图7-18 垛宽定距插入门窗实例
7.2.1 门窗
7.2.1.6 轴线定距插入
与垛宽定距插入相似，系统自动搜索距离点取位置最近的轴线的交点，将该点作为参考位置按预定距离插入门窗，实例如图7-19所示。
图7-19　轴线定距插入门窗实例
7.2.1 门窗
7.2.1.7 按角度定位插入
本命令专用于弧墙插入门窗，按给定角度在弧墙上插入门窗，如图7-20所示。
图7-20 角度定位插入
7.2.1 门窗
7.2.1.8 满墙插入
门窗在门窗宽度方向上完全充满一段墙，使用这种方式时，门窗宽度参数由系统自动确定，如图7-21所示。
图7-21 满墙插入
7.2.1 门窗
7.2.1.9 插入上层门窗
在同一个墙体已有的门窗上方再加一个宽度相同、高度不同的窗，这种情况常常出现在高大的厂房外墙中，如图7-22所示。
图7-22 插入上层门窗
7.2.1 门窗
7.2.1.10 门窗替换
用于批量修改门窗，包括门窗类型之间的转换。用对话框内的当前参数作为目标参数，替换图中已经插入的门窗。单击“替换”图标，对话框右侧出现参数过滤开关。
图7-23 门窗替换
7.2.2 组合门窗
本命令不会直接插入一个组合门窗，而是把使用【门窗】命令插入的多个门窗组合为一个整体的“组合门窗”，组合后的门窗按一个门窗编号进行统计，如图7-24所示。
菜单命令：门窗→组合门窗（ZHMC）
图标菜单：
图7-24 组合门窗实例
7.2.3 带形窗
本命令创建窗台高与窗高相同，沿墙连续的带形窗对象，按一个门窗编号进行统计，带形窗转角可以被柱子、墙体造型遮挡。
菜单命令：门窗→带形窗（DXC）
图标菜单：
图7-25 带形窗对话框
7.2.3 带形窗
图7-26 带形窗实例
7.2.4 转角窗
本命令创建在墙角两侧插入窗台高、窗高相同，长度可选的两段带形窗。转角窗包括普通角窗与角凸窗两种形式，按一个门窗编号进行统计。
图7-27 转角窗对话框
7.2.4 转角窗
★对话框控件的说明
[玻璃内凹] 窗玻璃到窗台外缘的退入距离。
[延伸1]/[延伸2] 窗台板与檐口板分别在两侧延伸出窗洞口外的距离。
[前凸长度] 凸窗窗台凸出于墙面外的距离。
[落地凸窗] 勾选后，墙内侧不画窗台线。
7.2.4 转角窗
图7-28 转角窗实例
7.2.5 异形洞
本命令在墙面上按给定的闭合PLINE轮廓线生成任意形状的洞口，平面图例与矩形洞相同。
菜单命令：门窗→异形洞（YXD）
图标菜单：
图7-29 异形洞对话框 图7-30 异形洞实例
