第5章 轴网与柱3
建筑 CAD

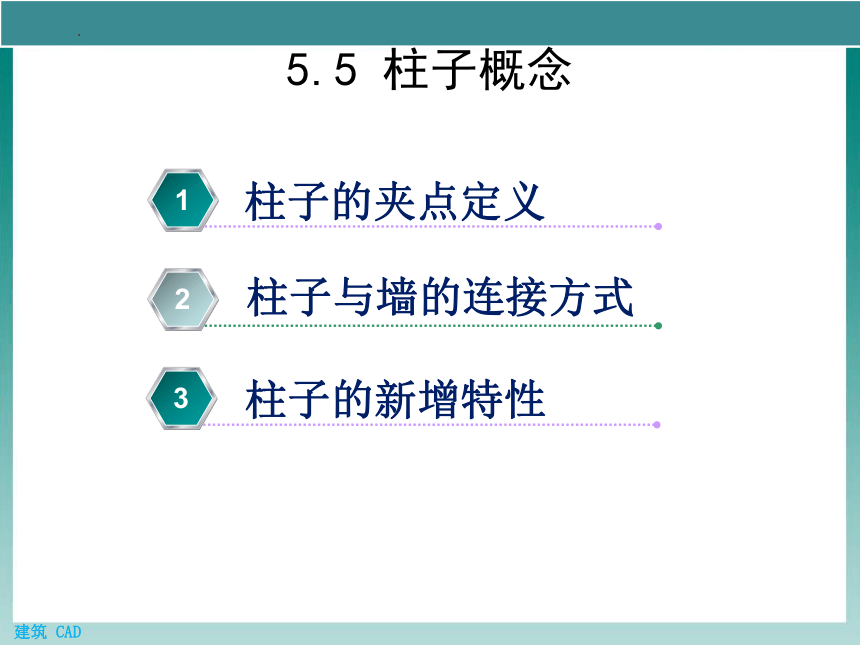

5.5 柱子概念
1
2
柱子的夹点定义
柱子与墙的连接方式
3
柱子的新增特性

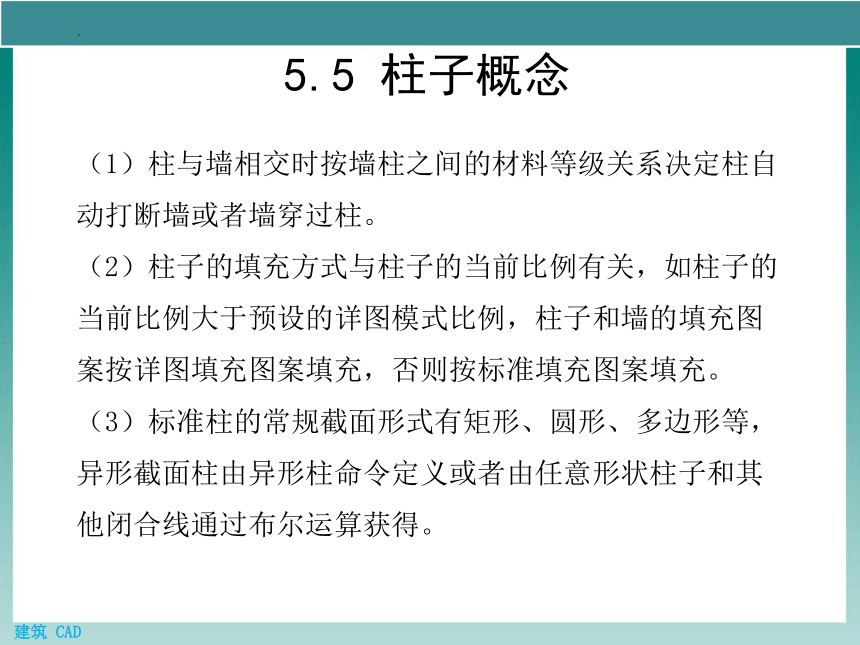

5.5 柱子概念
（1）柱与墙相交时按墙柱之间的材料等级关系决定柱自动打断墙或者墙穿过柱。
（2）柱子的填充方式与柱子的当前比例有关，如柱子的当前比例大于预设的详图模式比例，柱子和墙的填充图案按详图填充图案填充，否则按标准填充图案填充。
（3）标准柱的常规截面形式有矩形、圆形、多边形等，异形截面柱由异形柱命令定义或者由任意形状柱子和其他闭合线通过布尔运算获得。

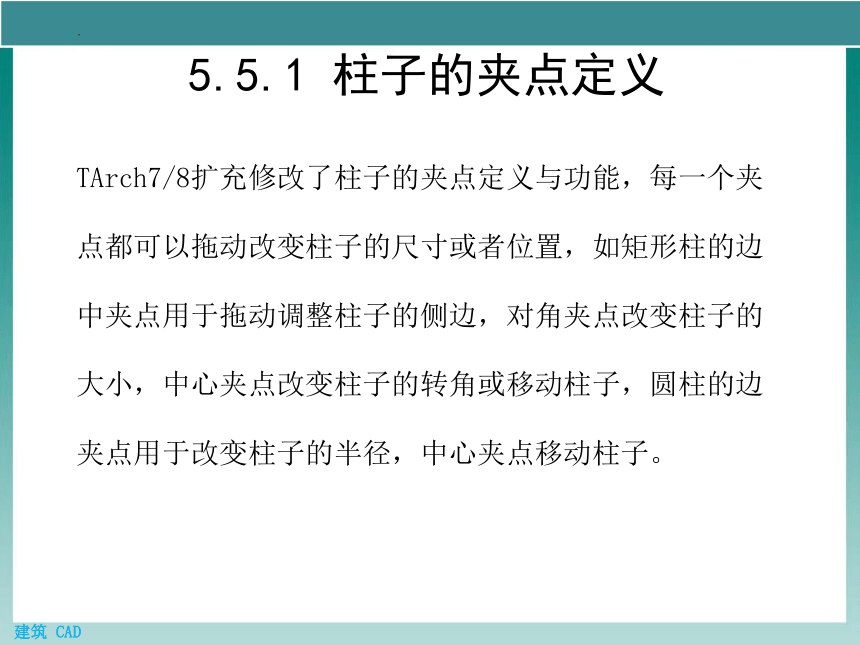

5.5.1 柱子的夹点定义
TArch7/8扩充修改了柱子的夹点定义与功能，每一个夹点都可以拖动改变柱子的尺寸或者位置，如矩形柱的边中夹点用于拖动调整柱子的侧边，对角夹点改变柱子的大小，中心夹点改变柱子的转角或移动柱子，圆柱的边夹点用于改变柱子的半径，中心夹点移动柱子。
5.5.1 柱子的夹点定义

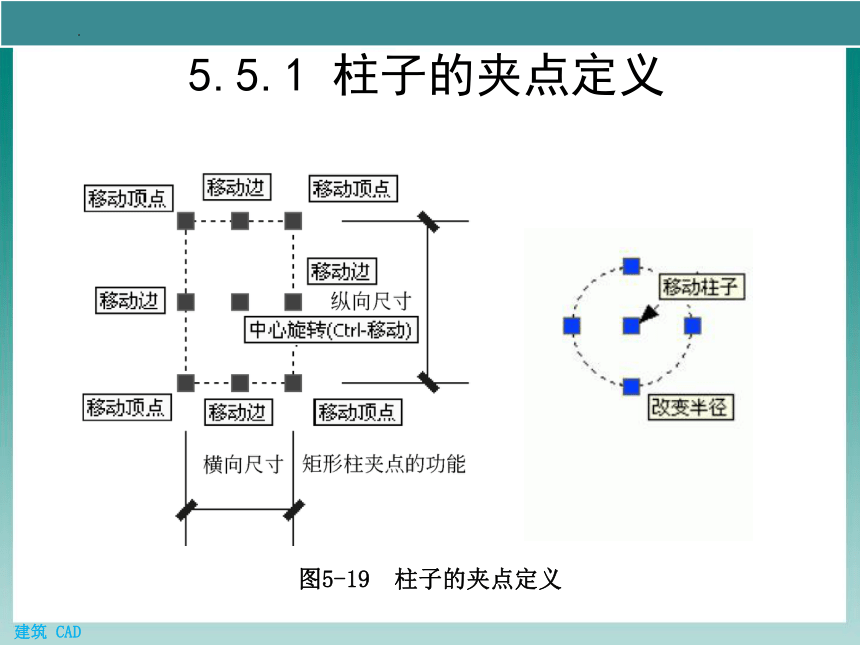

图5-19 柱子的夹点定义
5.5.2 柱子与墙的连接方式

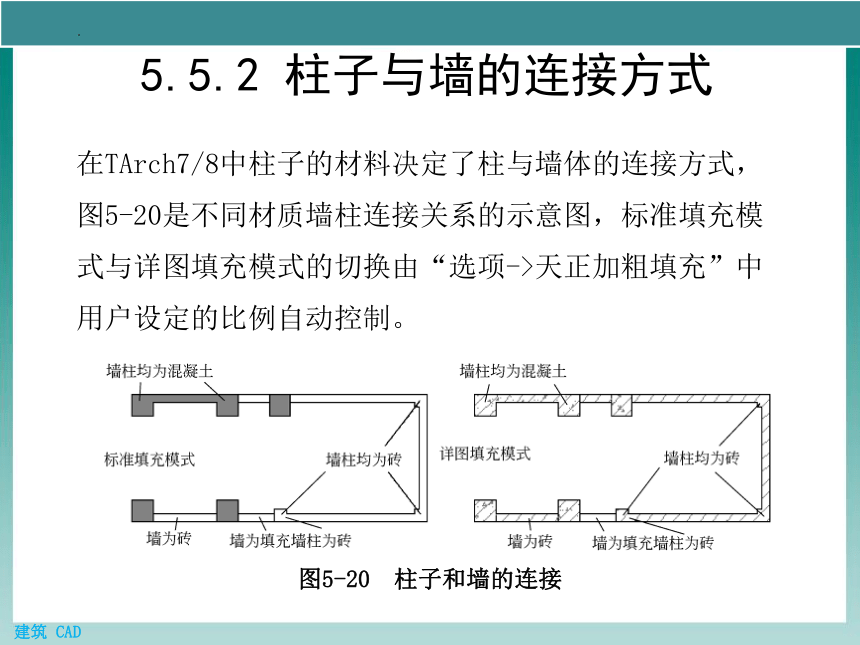

在TArch7/8中柱子的材料决定了柱与墙体的连接方式，图5-20是不同材质墙柱连接关系的示意图，标准填充模式与详图填充模式的切换由“选项->天正加粗填充”中用户设定的比例自动控制。
图5-20　柱子和墙的连接

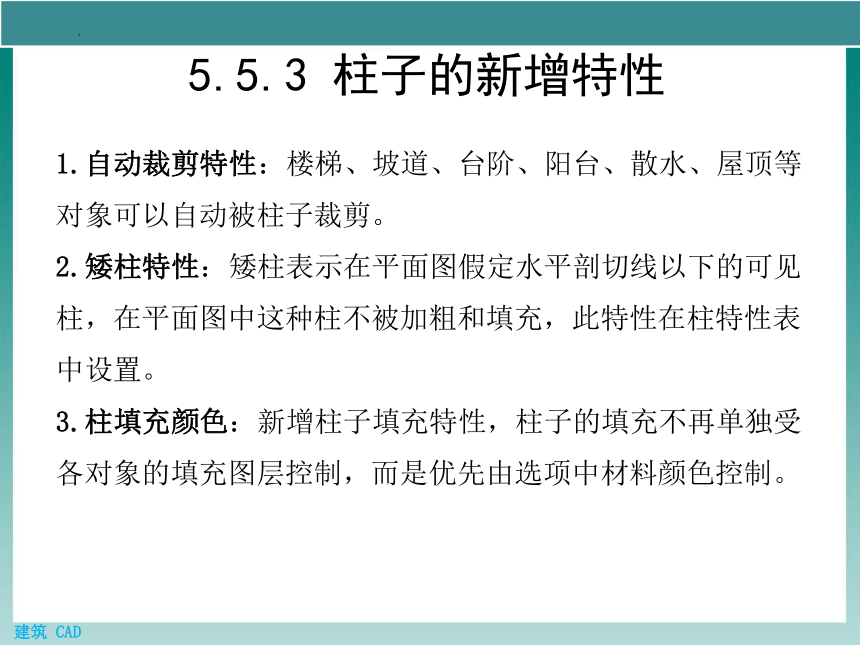

5.5.3 柱子的新增特性
1.自动裁剪特性：楼梯、坡道、台阶、阳台、散水、屋顶等对象可以自动被柱子裁剪。
2.矮柱特性：矮柱表示在平面图假定水平剖切线以下的可见柱，在平面图中这种柱不被加粗和填充，此特性在柱特性表中设置。
3.柱填充颜色：新增柱子填充特性，柱子的填充不再单独受各对象的填充图层控制，而是优先由选项中材料颜色控制。

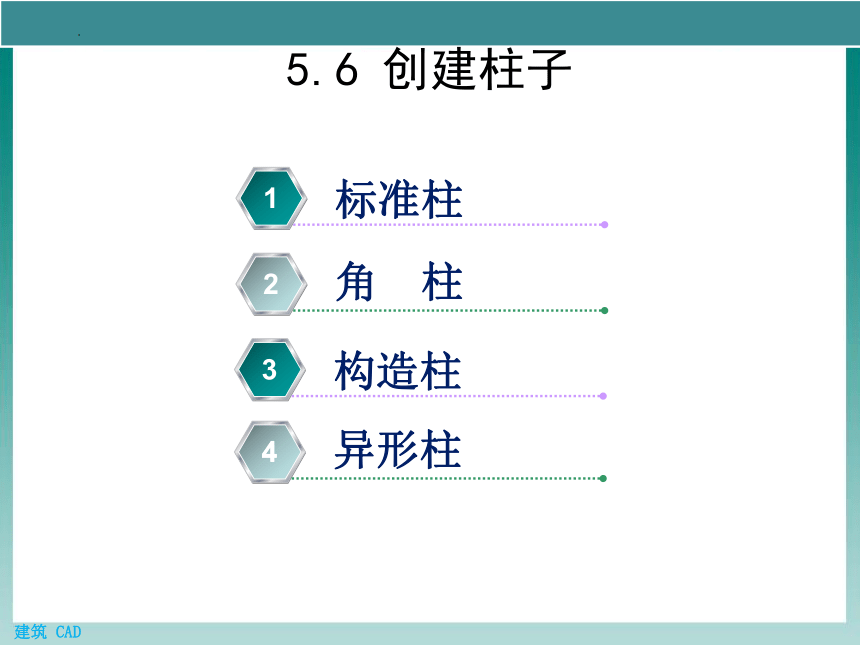

5.6 创建柱子
1
2
标准柱
角 柱
3
4
构造柱
异形柱
4

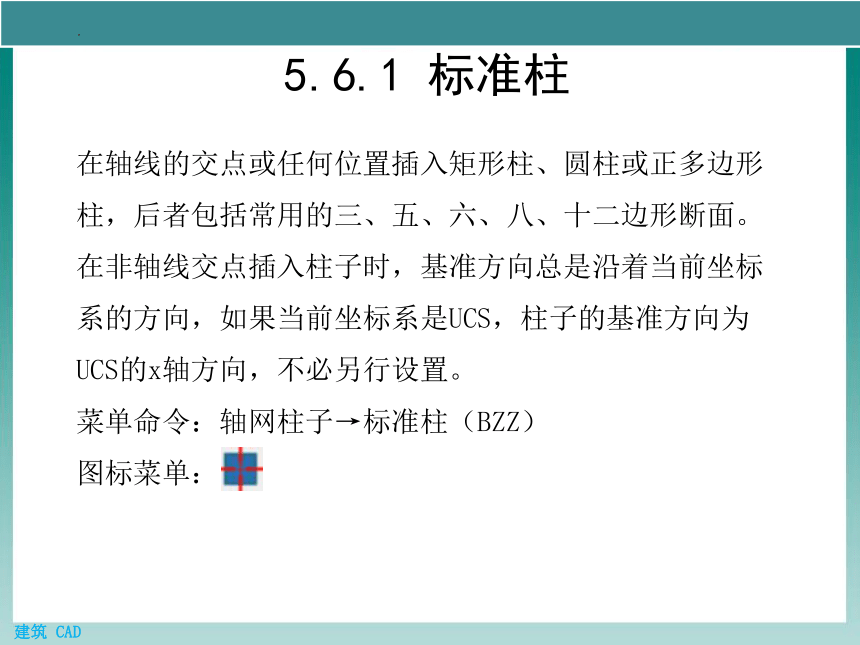

5.6.1 标准柱
在轴线的交点或任何位置插入矩形柱、圆柱或正多边形柱，后者包括常用的三、五、六、八、十二边形断面。在非轴线交点插入柱子时，基准方向总是沿着当前坐标系的方向，如果当前坐标系是UCS，柱子的基准方向为UCS的x轴方向，不必另行设置。
菜单命令：轴网柱子→标准柱（BZZ）
图标菜单：
5.6.1 标准柱
图5-23 标准柱多边形柱对话框
图5-22　标准柱圆柱对话框
图5-21　标准柱方柱对话框
5.6.1 标准柱
★ 对话框控件的说明
[柱子尺寸] [偏心转角]
[材料] [形状]
[标准构件库] [点选插入]
[沿轴线布置] [矩形区域布置]
[替换已插入柱]
5.6.1 标准柱
图5-24　构件库的柱库
5.6.2 角柱
在墙角插入形状与墙一致的角柱，可改变各段长度以及各分段的宽度，宽度默认居中，高度为当前层高。
菜单命令：轴网柱子→角柱（JZ）
图标菜单：
图5-25 角柱对话框
5.6.2 角柱
★ 对话框控件的说明
[材料]
[长度]
[取点×<]
[宽度]
图5-26　角柱的夹点编辑
5.6.3 构造柱
本命令在墙角交点处或墙体内插入构造柱，依照所选择的墙角形状为基准，输入构造柱的具体尺寸，指出对齐方向，默认为钢筋混凝土材质，仅生成二维对象。
菜单命令：轴网柱子→构造柱（GZZ）
图标菜单：
5.6.3 构造柱
图5-27　构造柱对话框 图5-28　构造柱实例
5.6.4 异形柱
本命令把闭合的多段线(Pline)定义的柱断面转为表示异形柱的柱对象，为了解决目前在墙端不能使用【墙体造型】的问题，还可把异形柱材质设置为墙的材质，使得柱子和墙融合为一体，用于墙端部的墙体造型。
菜单命令：轴网柱子→异形柱
图标菜单：
5.7 柱子的编辑
1
2
柱子的替换
柱子的对象编辑
3
4
柱子的特性编辑
柱齐墙边
4
5.7.1 柱子的替换
菜单命令：轴网柱子→标准柱（BZZ）
图标菜单：
图5-29　替换标准柱
5.7.2 柱子的对象编辑
双击要替换的柱子，即可显示出对象编辑对话框，与标准柱对话框类似。
图5-30　柱对象编辑
5.7.3 柱子的特性编辑
在TArch7/8中，完善了柱子对象特性的描述，通过AutoCAD的对象特性表，可以方便地修改柱对象的多项专业特性，而且便于成批修改参数，具体方法如下。
（1）用天正“对象选择”等方法，选取要修改特性的多个柱子对象。
（2）按Ctrl+1，激活特性编辑功能，使AutoCAD显示柱子的特性表。
（3）在特性表中修改柱子参数，然后各柱子自动更新。
5.7.3 柱子的特性编辑
图5-31　柱子的特性编辑
5.7.4 柱齐墙边
本命令将柱子边与指定墙边对齐，可一次选多个柱子一起完成墙边对齐，条件是各柱对齐墙边的方式一致。
菜单命令：柱子→柱齐墙边（ZQQB）
图标菜单：
图5-32　柱子对齐墙边
