项目二 绘制建筑基本图形

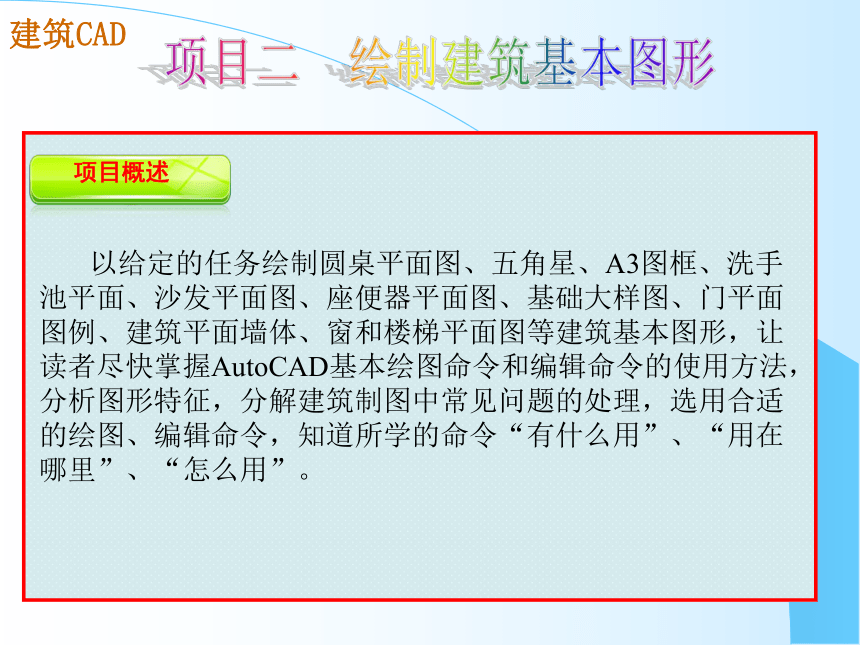

项目概述
以给定的任务绘制圆桌平面图、五角星、A3图框、洗手池平面、沙发平面图、座便器平面图、基础大样图、门平面图例、建筑平面墙体、窗和楼梯平面图等建筑基本图形，让读者尽快掌握AutoCAD基本绘图命令和编辑命令的使用方法，分析图形特征，分解建筑制图中常见问题的处理，选用合适的绘图、编辑命令，知道所学的命令“有什么用”、“用在哪里”、“怎么用”。
项目二 绘制建筑基本图形
建筑CAD

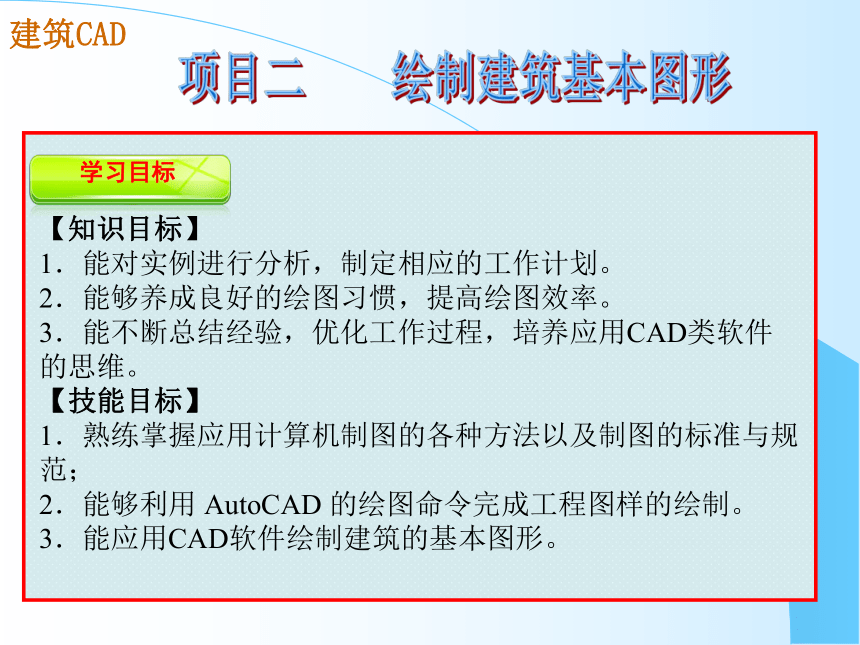

学习目标
【知识目标】
1．能对实例进行分析，制定相应的工作计划。
2．能够养成良好的绘图习惯，提高绘图效率。
3．能不断总结经验，优化工作过程，培养应用CAD类软件的思维。
【技能目标】
1．熟练掌握应用计算机制图的各种方法以及制图的标准与规范；
2．能够利用 AutoCAD 的绘图命令完成工程图样的绘制。
3．能应用CAD软件绘制建筑的基本图形。
建筑CAD

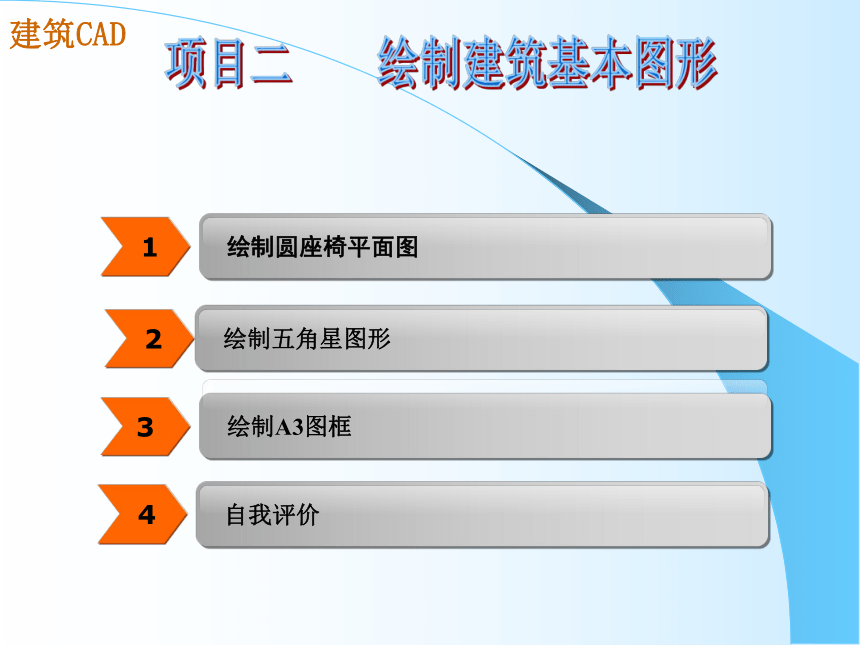

项目二 绘制建筑基本图形
1
绘制圆座椅平面图
2
绘制五角星图形
3
绘制A3图框
4
自我评价
建筑CAD
项目二 绘制建筑基本图形
【任务描述】

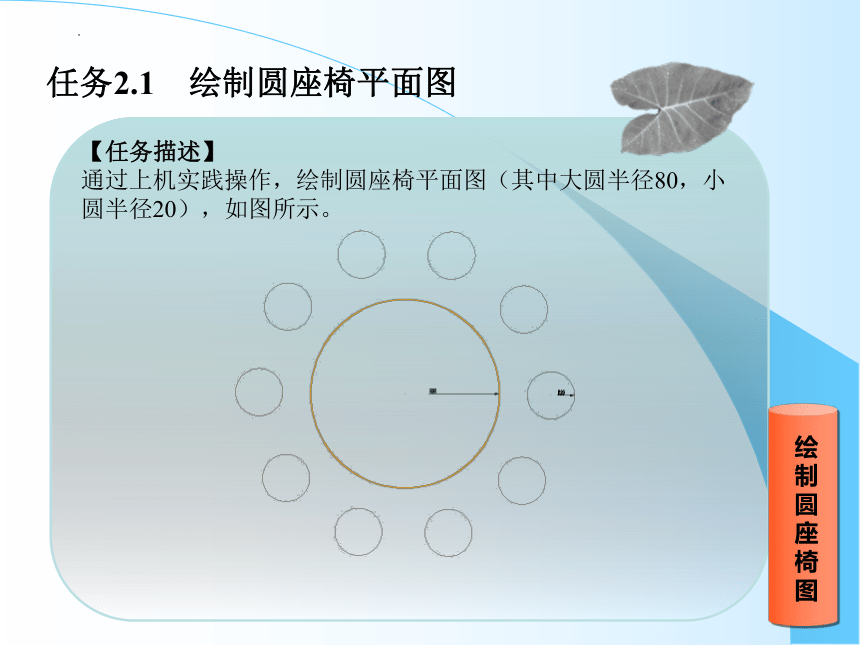

通过上机实践操作，绘制圆座椅平面图（其中大圆半径80，小圆半径20），如图所示。
任务2.1 绘制圆座椅平面图
绘
制
圆
座
椅
图
一、圆
（一）调用圆命令的方式

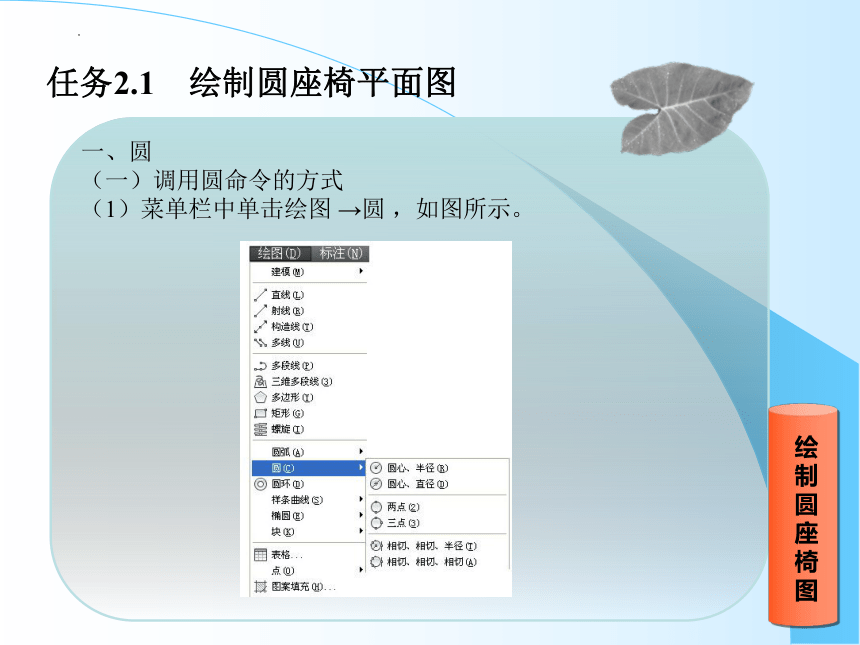

（1）菜单栏中单击绘图 →圆 ，如图所示。
任务2.1 绘制圆座椅平面图
绘
制
圆
座
椅
图

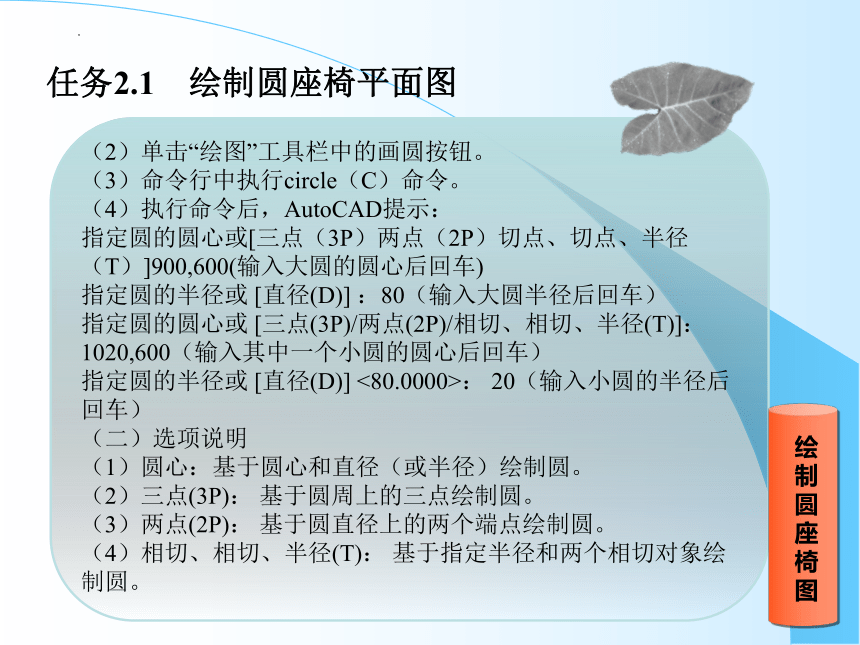

（2）单击“绘图”工具栏中的画圆按钮。
（3）命令行中执行circle（C）命令。
（4）执行命令后，AutoCAD提示：
指定圆的圆心或[三点（3P）两点（2P）切点、切点、半径（T）]900,600(输入大圆的圆心后回车)
指定圆的半径或 [直径(D)] ：80（输入大圆半径后回车）
指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]： 1020,600（输入其中一个小圆的圆心后回车）
指定圆的半径或 [直径(D)] <80.0000>： 20（输入小圆的半径后回车）
（二）选项说明
（1）圆心：基于圆心和直径（或半径）绘制圆。
（2）三点(3P)： 基于圆周上的三点绘制圆。
（3）两点(2P)： 基于圆直径上的两个端点绘制圆。
（4）相切、相切、半径(T)： 基于指定半径和两个相切对象绘制圆。
任务2.1 绘制圆座椅平面图
绘
制
圆
座
椅
图

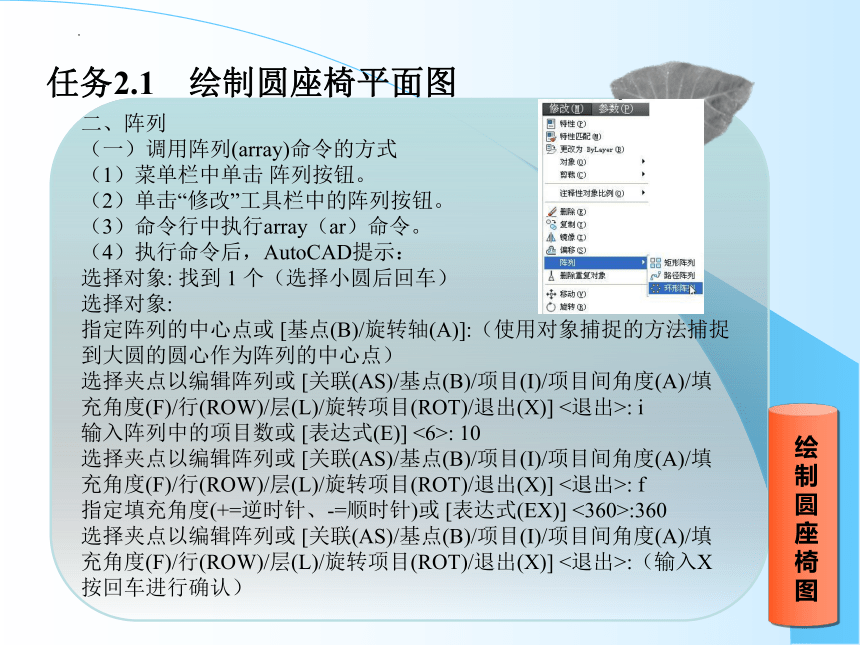

二、阵列
（一）调用阵列(array)命令的方式
（1）菜单栏中单击 阵列按钮。
（2）单击“修改”工具栏中的阵列按钮。
（3）命令行中执行array（ar）命令。
（4）执行命令后，AutoCAD提示：
选择对象: 找到 1 个（选择小圆后回车）
选择对象:
指定阵列的中心点或 [基点(B)/旋转轴(A)]:（使用对象捕捉的方法捕捉到大圆的圆心作为阵列的中心点）
选择夹点以编辑阵列或 [关联(AS)/基点(B)/项目(I)/项目间角度(A)/填充角度(F)/行(ROW)/层(L)/旋转项目(ROT)/退出(X)] <退出>: i
输入阵列中的项目数或 [表达式(E)] <6>: 10
选择夹点以编辑阵列或 [关联(AS)/基点(B)/项目(I)/项目间角度(A)/填充角度(F)/行(ROW)/层(L)/旋转项目(ROT)/退出(X)] <退出>: f
指定填充角度(+=逆时针、-=顺时针)或 [表达式(EX)] <360>:360
选择夹点以编辑阵列或 [关联(AS)/基点(B)/项目(I)/项目间角度(A)/填充角度(F)/行(ROW)/层(L)/旋转项目(ROT)/退出(X)] <退出>:（输入X按回车进行确认）
任务2.1 绘制圆座椅平面图
绘
制
圆
座
椅
图

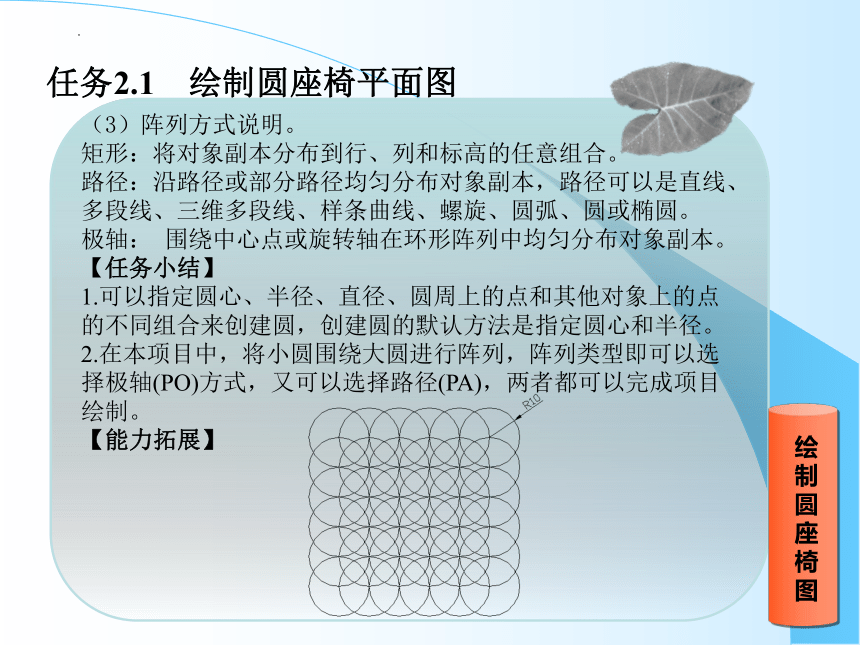

（3）阵列方式说明。
矩形：将对象副本分布到行、列和标高的任意组合。
路径：沿路径或部分路径均匀分布对象副本，路径可以是直线、多段线、三维多段线、样条曲线、螺旋、圆弧、圆或椭圆。
极轴： 围绕中心点或旋转轴在环形阵列中均匀分布对象副本。
【任务小结】
1.可以指定圆心、半径、直径、圆周上的点和其他对象上的点的不同组合来创建圆，创建圆的默认方法是指定圆心和半径。
2.在本项目中，将小圆围绕大圆进行阵列，阵列类型即可以选择极轴(PO)方式，又可以选择路径(PA)，两者都可以完成项目绘制。
【能力拓展】
任务2.1 绘制圆座椅平面图
绘
制
圆
座
椅
图
【任务描述】
通过上机实践操作，通过应用相关绘图命令，绘制长、宽各为70的矩形和五角星，如图所示。掌握矩形、直线、修剪的命令及调用方法，绝对直角坐标、相对直角坐标、极坐标的输入方式和相关的使用方法与技巧。
任务2.2 绘制五角星
绘
制
五
角
星
【任务实施】
1.矩形
（1）调用矩形命令的方式。
1）菜单栏中单击 →
2）单击“绘图”工具栏中矩形按钮。
3）命令行中执行Rectang命令。
（2）执行命令后，AutoCAD提示：
指定第一个角点或[倒角（C）标高（E）圆角(F）厚度（T）宽度（W）]100，100(输入矩形左下角坐标后回车)
指定另一个角点或[面积（A）尺寸（D）旋转(R)] ：170，170（输入矩形右上角坐标后回车（此坐标为绝对坐标输入），也可以用另一种输入方式为：@70，70（此坐标为相对直角坐标输入）。）
绘制结果如图所示。
任务2.2 绘制五角星
绘
制
五
角
星
2.圆
（1）调用圆命令的方式。
1）菜单栏中选择： →
2）单击“绘图”工具栏中的圆按钮。
3）命令行中执行circle（C）命令。
（2）执行命令后，AutoCAD提示：
指定圆的圆心或[三点（3P）两点（2P）切点、切点、半径（T）]135,135(输入大圆的圆心后回车)
指定圆的半径或 [直径(D)] ：15（输入小圆半径后回车）
绘制结果如图所示。
任务2.2 绘制五角星
绘
制
五
角
星
3.多边形
（1）调用多边形命令的方式。
1）菜单栏中选择： → 命令；
2）单击“绘图”工具栏中多边形按钮。
3）命令行中执行Polygon命令。
（2）执行命令后，AutoCAD提示：
输入侧面数<4>:5（输入多边形边数后回车）
POLYGON指定多边形的中心点或[边（E）]：鼠标单击圆的中心点
输入选项[内接于圆(I)/外切于圆(C)]:i（选择多边形方式后回车）
指定圆的半径：移动鼠标到圆的上象限点并单击， 结果如图
任务2.2 绘制五角星
绘
制
五
角
星
4.直线
（1）调用直线命令的方式。
1）菜单栏中选择： → 命令；
2）单击“绘图”工具栏中直线按钮。
3）命令行中执行Line命令。
（2）执行命令后，AutoCAD提示：
指定第一点：分别给五边形的内角做连接线（回车）。
绘制结果如图所示。
任务2.2 绘制五角星
绘
制
五
角
星
5.修剪
（1）调用修剪命令的方式。
1）菜单栏中选择： → 命令；
2）单击“修改”工具栏中修剪按钮。
3）命令行中执行Trim命令。
（2）执行命令后，AutoCAD提示：
选择对象或 <全部选择>：回车（全部选择）
Trim[栏选（F）窗交（C）投影（P）边（E）删除（R）放弃（U）]：直接单击不要的线段，结果如图所示。
任务2.2 绘制五角星
绘
制
五
角
星
6.圆
执行命令后，AutoCAD提示：
指定圆的圆心或[三点（3P）两点（2P）切点、切点、半径（T）]135，135(输入大圆的圆心后回车)
指定圆的半径或 [直径(D)] ：20（输入小圆半径后回车）
重复执行圆命令，相同操作再输入圆半径25。
绘制结果如图所示。
任务2.2 绘制五角星
绘
制
五
角
星
【能力拓展】
应用圆、多边形命令绘制下图。
任务2.2 拓展训练
拓
展
训
练
【任务描述】
通过上机实践操作，绘制A3图框，如图所示。掌握矩形命令、直线命令、点命令的使用方法和技巧。
任务2.3 绘制A3图框
绘
制
A3
图
框
1.矩形
（1）调用矩形命令的方式。
1）菜单栏中单击 →
2）单击“绘图”工具栏中“矩形”按钮。
3）命令行中执行Rectang命令。
（2）执行命令后，AutoCAD提示：
指定第一个角点或[倒角（C）标高（E）圆角（F）厚度（T）宽度（W）]指定第一个角点（后回车）
指定另一个角点或 [面积（A）尺寸（D）旋转（R）] ：@420，297（输入数据后回车）。绘制结果如图所示。
任务2.3 绘制A3图框
绘
制
A3
图
框
2.偏移
（1）调用偏移(offset)命令的方式
1）菜单栏中选择： → 命令；
2）单击“修改”工具栏中的偏移按钮；
3）命令行中执行offset命令。
指定偏移距离或 [通过（T）删除（E）图层（L）]<通过> :5
选择要偏移的对象或[退出（E）放弃（U）]<退出> :选择矩形
指定要偏移的那一侧上的点或[退出（E）多个（M）放弃（U）]<退出> :在矩形内部指定一点
3.拉伸
（1）调用拉伸(stretch)命令的方式：
1）菜单栏中选择： → 命令；
2）单击“修改”工具栏中的拉伸按钮；
3）命令行中执行stretch命令。
选择对象：用窗交方式选择在内的那个矩形的左端部后（回车）
指定基点或[位移（D）]<位移> ：指定一点后
指定第二个点或<使用第一个点作为位移>：20（回车）
任务2.3 绘制A3图框
绘
制
A3
图
框
4.矩形
（1）调用矩形命令的方式。
1）菜单栏中单击 →
2）单击“绘图”工具栏中“矩形”按钮。
3）命令行中执行Rectang命令。
（2）执行命令后，AutoCAD提示：
指定第一个角点或[倒角（C）标高（E）圆角（F）厚度（T）宽度（W）]指定内矩形的右下角点
指定另一个角点或 [面积（A）尺寸（D）旋转（R）] ：@-160，40（输入数据后回车） 绘制结果如图所示。
任务2.3 绘制A3图框
绘
制
A3
图
框
5.分解
（1）调用分解命令的方式。
1）菜单栏中选择： → 命令；
2）单击“修改”工具栏中分解按钮。
3）命令行中执行Explode命令。
（2）执行命令后，AutoCAD提示：
选择对象：选择小矩形（回车）
6.定数等分
1）调用定数等分命令的方式。
1）菜单栏中选择： → → 命令；
2）命令行中执行Divide命令。
（2）执行命令后，AutoCAD提示：
选择要定数等分的对象：选择小矩形左边线段（回车）
输入线段数目或[块（B）] ：5（输入段数并回车）
任务2.3 绘制A3图框
绘
制
A3
图
框
7.直线
（1）调用直线命令的方式。
（2）执行命令后，AutoCAD提示：
指定第一点：分别在等分线点上向右画水平直线（回车）。
重复直线命令。
绘制结果如图所示。
任务2.3 绘制A3图框
绘
制
A3
图
框
8.偏移
（1）调用偏移命令的方式。
1）菜单栏中选择： → 命令；
2）单击“修改”工具栏中偏移按钮。
3）命令行中执行Offset命令。
（2）执行命令后，AutoCAD提示：
指定偏移距离或[通过（T）删除（E）图层（L）] ：15（输入偏移距离并回车）
选择要偏移的对象，或[退出（E）放弃（U）]<退出>：选择刚等分的线段后回车
指定要偏移的那一侧上的点，或[退出（E）多个（M）放弃（U）]<退出>：在右侧单击并回车
重复执行偏移命令分别对新生成的对象再偏移25、15、25、80
任务2.3 绘制A3图框
绘
制
A3
图
框
9.修剪
（1）调用修剪命令的方式。
（2）执行命令后，AutoCAD提示：
选择对象或 <全部选择>：回车（全部选择）
Trim[栏选（F）窗交（C）投影（P）边（E）删除（R）放弃（U）]：直接单击不要的线段
10.文字标注
（1）调用文字命令的方式。
1）菜单栏中选择： → 命令；
2）单击“绘图”工具栏中 按钮。
3）命令行中执行MText命令。
（2）执行命令后，AutoCAD提示：
指定对角点或 [高度（H）对正（J）行距（L）旋转（R）样式（S）宽度（W）栏（C）]：指定文本的左上角和右下角区域（弹出对话框，如图所示）
任务2.3 绘制A3图框
绘
制
A3
图
框
【能力拓展】
应用矩形和修剪、写文字等命令进行绘图下图。
任务2.3 绘制A3图框
绘
制
A3
图
框
评
价
反
馈
四、评价反馈
序号 检测项目 评价任务及权重 自评 小组互评 教师评价
1 图形绘制 完整性 图形绘制是否完整，缺少1项扣5分(30分)
2 图形绘制的准确性 图形绘制是否准确，不准确一项扣5分(30分)
3 图形布局 图形布局不美观，酌情扣2～5分(10分)
4 完成时间 规定时间内没完成每超过10分钟，扣2分(10分)
5 工作纪律和 态度 团队协作能力差、不爱护仪器设备和环境，酌情扣10～20分（20分）
任务总评 优□ 良□ 中□ 合格□ 不合格□
