(共18张PPT)
第6章 墙体
建筑 CAD

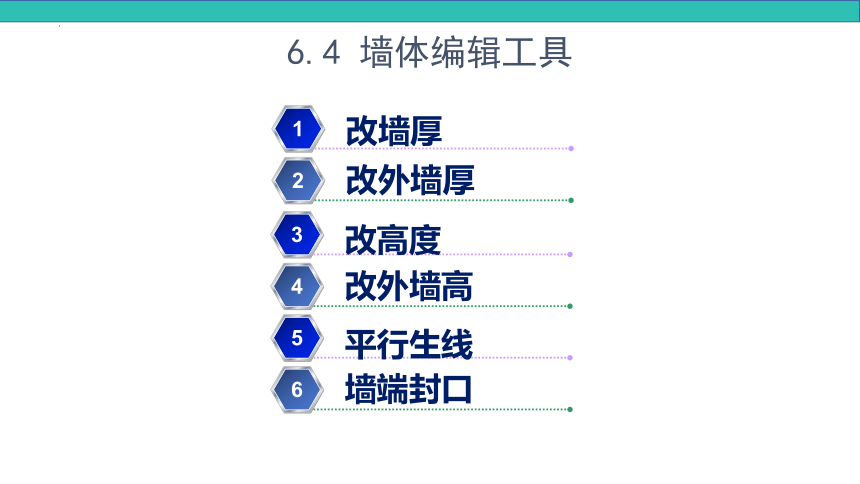

6.4 墙体编辑工具
1
2
改墙厚
改外墙厚
3
4
改高度
改外墙高
5
6
平行生线
墙端封口
6.4.1 改墙厚
单段修改墙厚使用“对象编辑”即可，本命令按照墙基线居中的规则批量修改多段墙体的厚度，但不适合修改偏心墙。
菜单命令：墙体→墙体工具→改墙厚（GQH）
图标菜单：

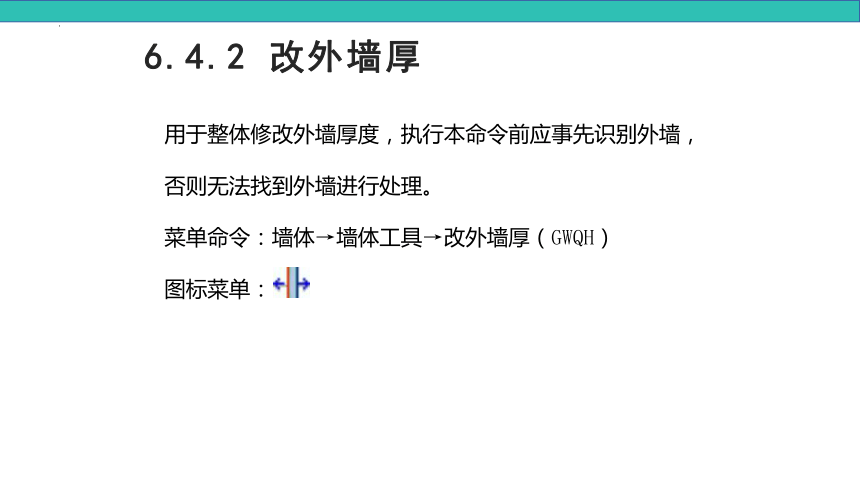

6.4.2 改外墙厚
用于整体修改外墙厚度，执行本命令前应事先识别外墙，否则无法找到外墙进行处理。
菜单命令：墙体→墙体工具→改外墙厚（GWQH）
图标菜单：

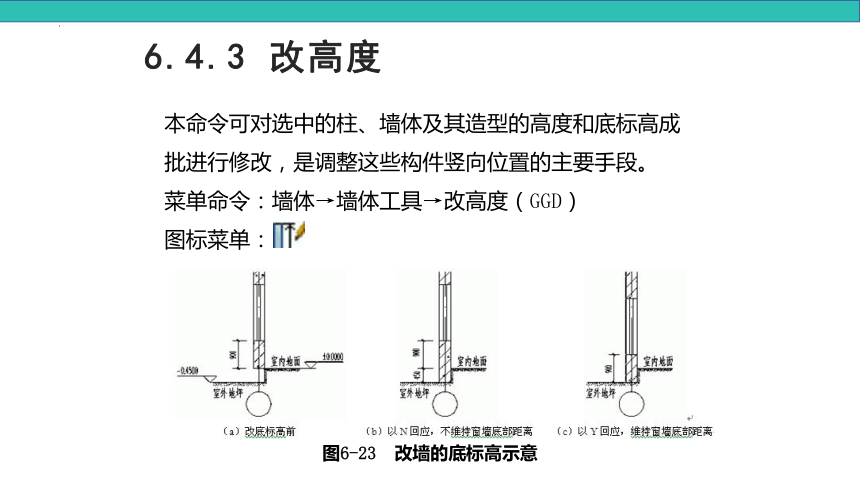

6.4.3 改高度
本命令可对选中的柱、墙体及其造型的高度和底标高成批进行修改，是调整这些构件竖向位置的主要手段。
菜单命令：墙体→墙体工具→改高度（GGD）
图标菜单：
图6-23 改墙的底标高示意

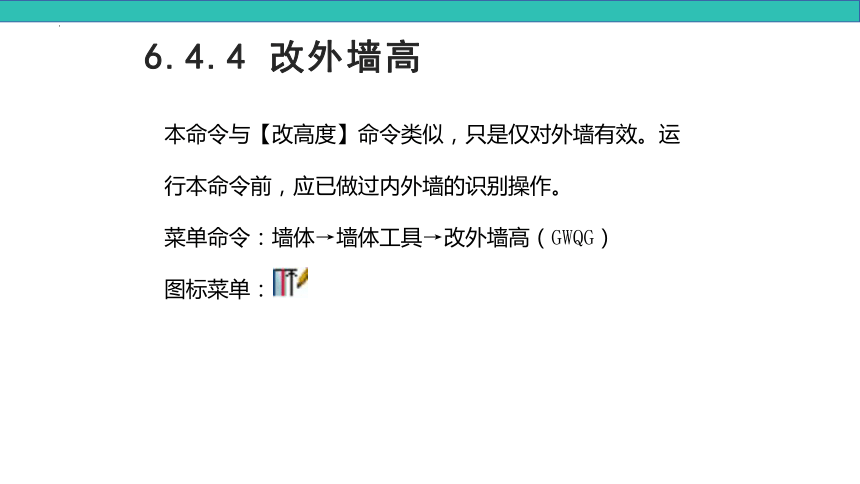

6.4.4 改外墙高
本命令与【改高度】命令类似，只是仅对外墙有效。运行本命令前，应已做过内外墙的识别操作。
菜单命令：墙体→墙体工具→改外墙高（GWQG）
图标菜单：

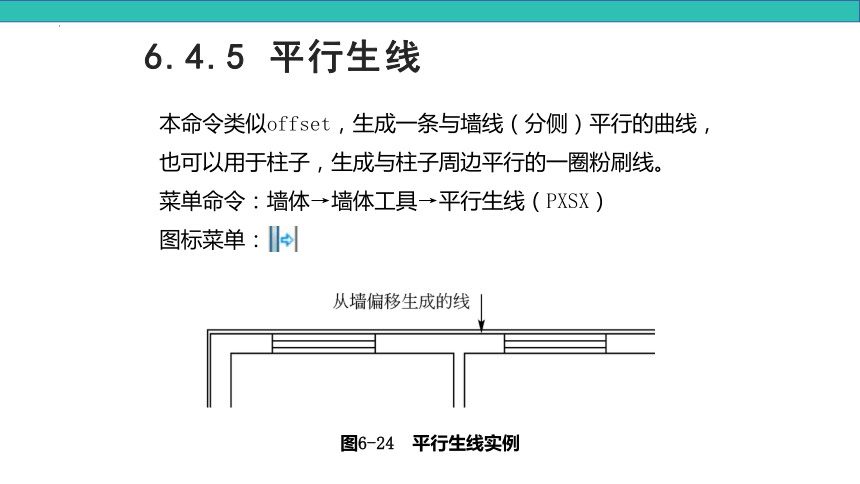

6.4.5 平行生线
本命令类似offset，生成一条与墙线（分侧）平行的曲线，也可以用于柱子，生成与柱子周边平行的一圈粉刷线。
菜单命令：墙体→墙体工具→平行生线（PXSX）
图标菜单：
图6-24 平行生线实例
6.4.6 墙端封口
本命令改变墙体对象自由端的二维显示形式，使用本命令可以使其封闭和开口两种形式互相转换。
菜单命令：墙体→墙体工具→墙端封口（QDFK）
图标菜单：
图6-25 墙端封口实例
6.5 墙体立面工具
1
2
墙面UCS
异形立面
3
矩形立面
6.5.1 墙面UCS
为了构造异形洞口或构造异形墙立面，必须在墙体立面上定位和绘制图元，需要把UCS设置到墙面上，本命令临时定义一个基于所选墙面（分侧）的UCS用户坐标系，再指定视口转为立面显示。
菜单命令：墙体→墙体立面→墙面UCS（QMUCS）
图标菜单：
6.5.2 异形立面
本命令通过对矩形立面墙的适当剪裁，构造不规则立面形状的特殊墙体，如创建双坡或单坡山墙与坡屋顶底面相交。
菜单命令：墙体→墙体立面→异形立面（YXLM）
图标菜单：
图6-26 异形立面实例
6.5.3 矩形立面
本命令是异形立面的逆命令，可将异形立面墙恢复为标准的矩形立面墙。
菜单命令：墙体→墙体立面→矩形立面（JXLM）
图标菜单：
6.6 内外识别工具
1
2
识别内外
指定内墙
3
4
指定外墙
加亮外墙
6.6.1 识别内外
自动识别内、外墙并同时设置墙体的内外特征，节能设计中要使用外墙的内外特征。
菜单命令：墙体→识别内外→识别内外（SBNW）
图标菜单：
6.6.2 指定内墙
用手工选取方式将选中的墙体置为内墙，内墙在三维组合时不参与建模，可以减小三维渲染模型的大小与内存开销。
菜单命令：墙体→识别内外→指定内墙（ZDNQ）
图标菜单：
6.6.3 指定外墙
本命令将选中的普通墙体内外特性置为外墙，除了把墙指定为外墙外，还能指定墙体的内外特性用于节能计算，也可以把选中的玻璃幕墙两侧翻转，适用于设置了隐框（或框料尺寸不对称）的幕墙，调整幕墙本身的内外朝向。
菜单命令：墙体→识别内外→指定外墙（ZDWQ）
图标菜单：
6.6.4 加亮外墙
本命令可将当前图中所有外墙的外边线用红色虚线亮显，以便用户了解哪些墙是外墙，哪一侧是外侧。用重画（Redraw）命令可消除亮显虚线。
菜单命令：墙体→识别内外→加亮外墙（JLWQ）
图标菜单：
感谢聆听
