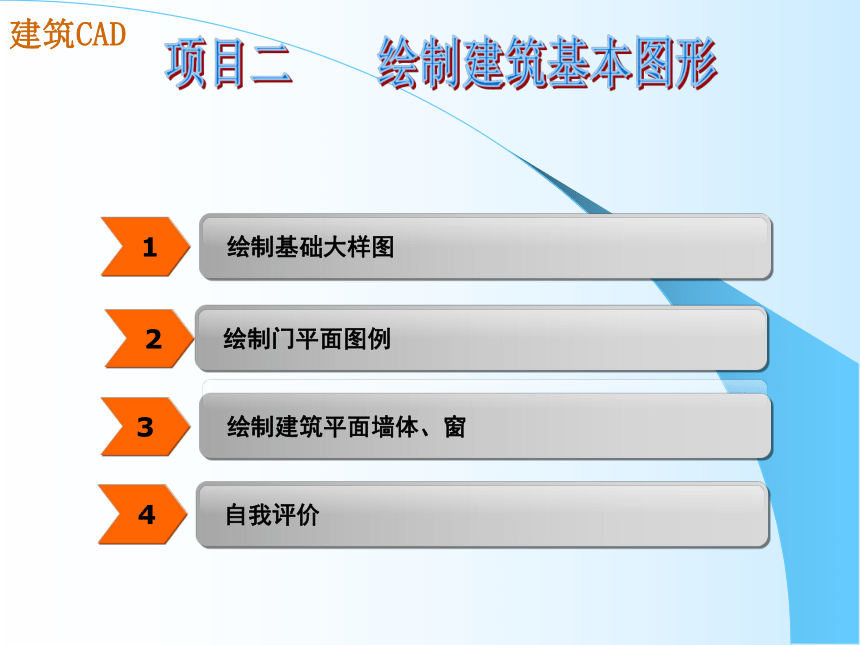

项目二 绘制建筑基本图形
1
绘制基础大样图
2
绘制门平面图例
3
绘制建筑平面墙体、窗
4
自我评价
建筑CAD
项目二 绘制建筑基本图形

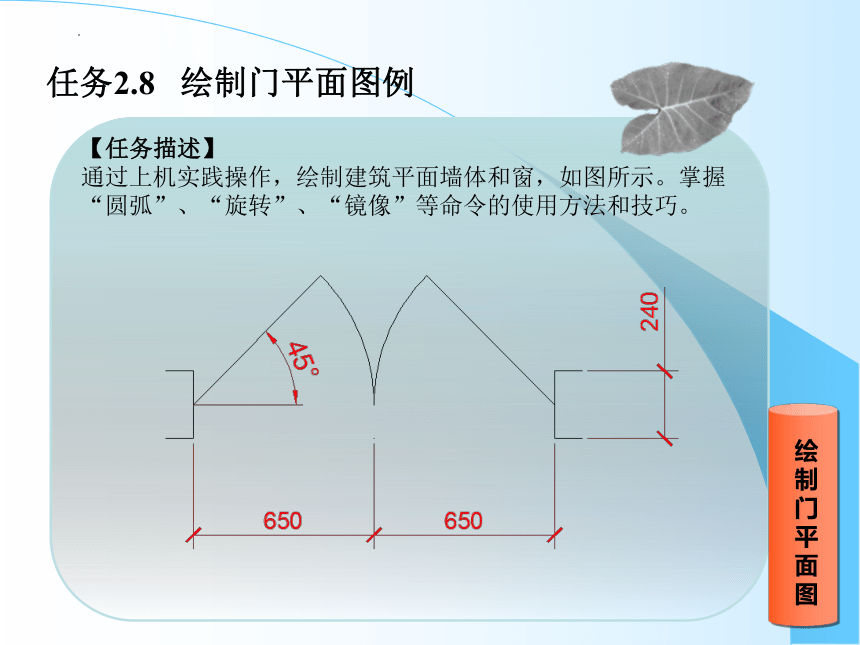

【任务描述】
通过上机实践操作，绘制建筑平面墙体和窗，如图所示。掌握“圆弧”、“旋转”、“镜像”等命令的使用方法和技巧。
任务2.8 绘制门平面图例
绘
制
门
平
面
图
【任务实施】

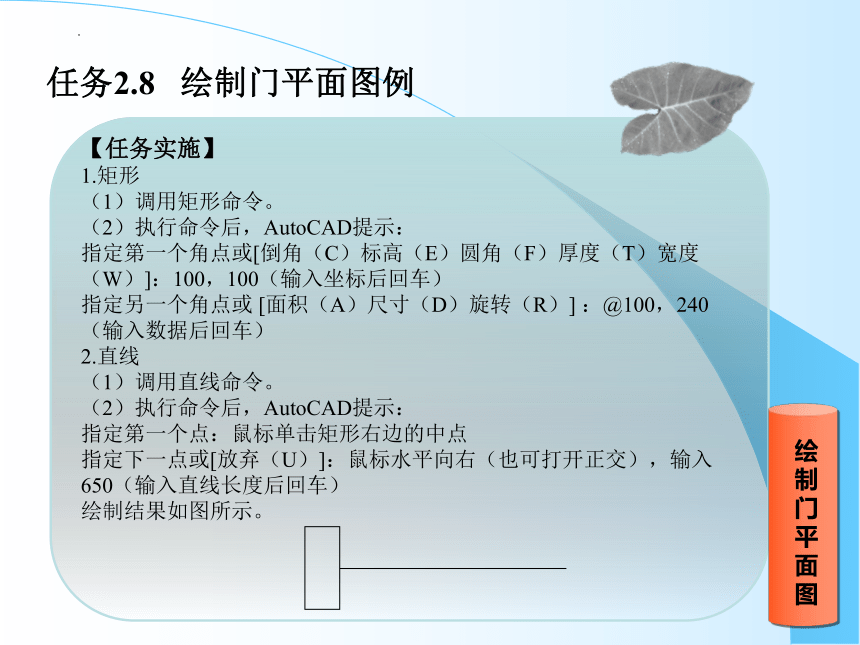

1.矩形
（1）调用矩形命令。
（2）执行命令后，AutoCAD提示：
指定第一个角点或[倒角（C）标高（E）圆角（F）厚度（T）宽度（W）]：100，100（输入坐标后回车）
指定另一个角点或 [面积（A）尺寸（D）旋转（R）] ：@100，240（输入数据后回车）
2.直线
（1）调用直线命令。
（2）执行命令后，AutoCAD提示：
指定第一个点：鼠标单击矩形右边的中点
指定下一点或[放弃（U）]：鼠标水平向右（也可打开正交），输入650（输入直线长度后回车）
绘制结果如图所示。
任务2.8 绘制门平面图例
绘
制
门
平
面
图

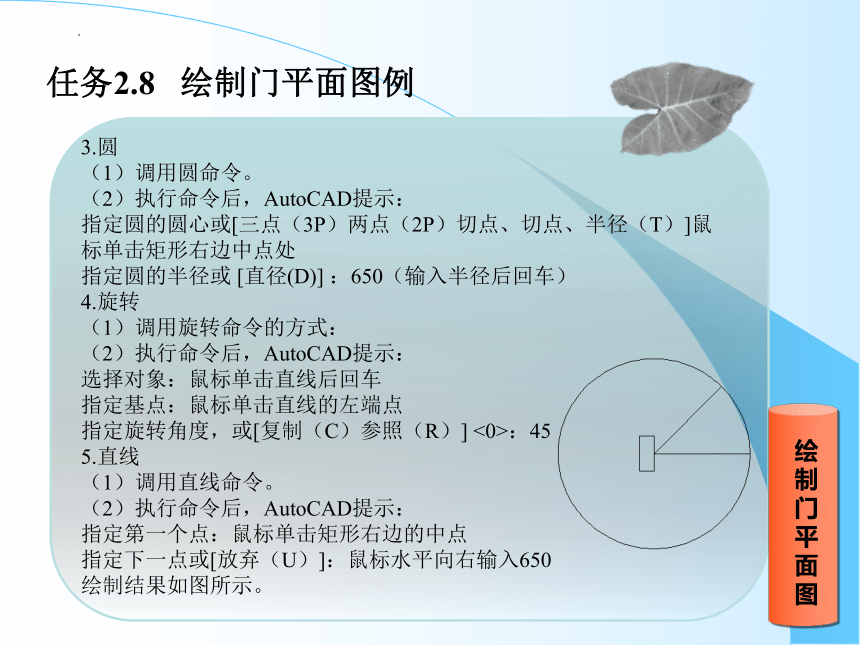

3.圆
（1）调用圆命令。
（2）执行命令后，AutoCAD提示：
指定圆的圆心或[三点（3P）两点（2P）切点、切点、半径（T）]鼠标单击矩形右边中点处
指定圆的半径或 [直径(D)] ：650（输入半径后回车）
4.旋转
（1）调用旋转命令的方式：
（2）执行命令后，AutoCAD提示：
选择对象：鼠标单击直线后回车
指定基点：鼠标单击直线的左端点
指定旋转角度，或[复制（C）参照（R）] <0>：45
5.直线
（1）调用直线命令。
（2）执行命令后，AutoCAD提示：
指定第一个点：鼠标单击矩形右边的中点
指定下一点或[放弃（U）]：鼠标水平向右输入650
绘制结果如图所示。
任务2.8 绘制门平面图例
绘
制
门
平
面
图

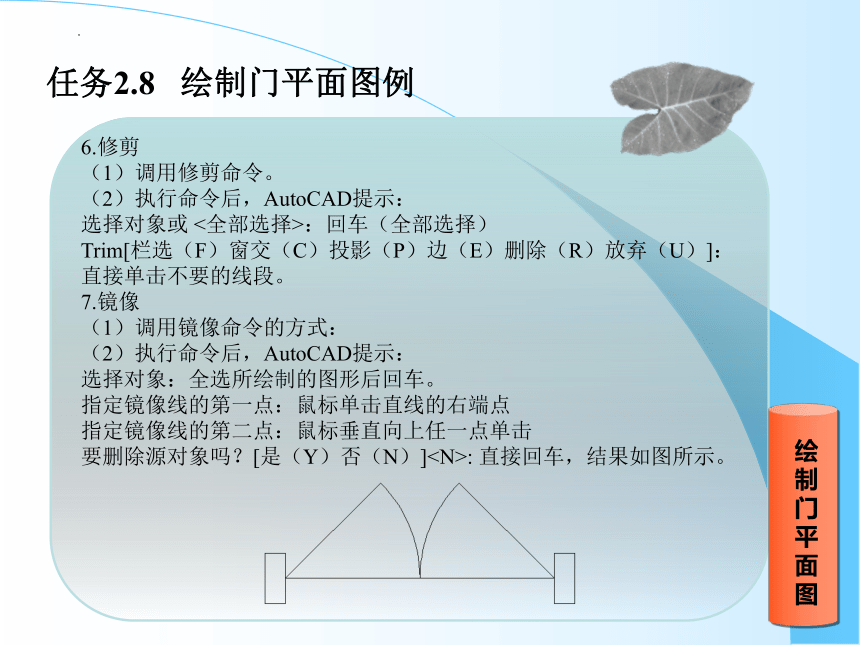

6.修剪
（1）调用修剪命令。
（2）执行命令后，AutoCAD提示：
选择对象或 <全部选择>：回车（全部选择）
Trim[栏选（F）窗交（C）投影（P）边（E）删除（R）放弃（U）]：直接单击不要的线段。
7.镜像
（1）调用镜像命令的方式：
（2）执行命令后，AutoCAD提示：
选择对象：全选所绘制的图形后回车。
指定镜像线的第一点：鼠标单击直线的右端点
指定镜像线的第二点：鼠标垂直向上任一点单击
要删除源对象吗？[是（Y）否（N）]: 直接回车，结果如图所示。
任务2.8 绘制门平面图例
绘
制
门
平
面
图

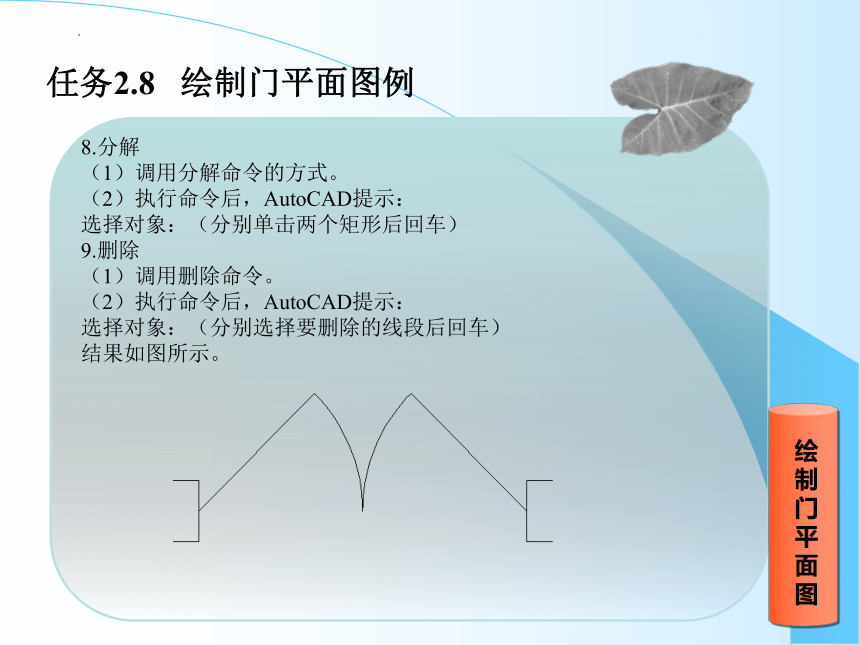

8.分解
（1）调用分解命令的方式。
（2）执行命令后，AutoCAD提示：
选择对象：（分别单击两个矩形后回车）
9.删除
（1）调用删除命令。
（2）执行命令后，AutoCAD提示：
选择对象：（分别选择要删除的线段后回车）
结果如图所示。
任务2.8 绘制门平面图例
绘
制
门
平
面
图
【提示】
门在建筑图中类型较多，有平开门、双开门等，本节将熟悉双开门的画法。
【能力拓展】
应用阵列命令绘制如下图。
任务2.8 绘制门平面图例
绘
制
门
平
面
图
【任务描述】
通过上机实践操作，绘制建筑平面墙体和窗，如图所示。掌握“偏移”、“多线样式设置”、“多线”、“修剪”、“分解”、“移动”等命令的使用方法和技巧。
任务2.9 绘制建筑平面墙体、窗
绘
制
平
面
墙
窗
【任务实施】
1.设置图形范围
（1）调用图形范围设置命令（Limits）。
（2）执行命令后，AutoCAD提示：
指定左下角点或[开（ON）/关（OFF）]<0.0000，0.0000>（直接回车）
指定右上角点：6000，6000（输入坐标数据后回车）
2.范围缩放
单击工具栏上的 ，进行范围缩放。
3.直线
（1）调用直线设置命令（Line）。
（2）打开正交，分别绘制两条长5000，相互垂直的直线。绘制结果如图所示。
任务2.9 绘制建筑平面墙体、窗
绘
制
平
面
墙
窗
4．偏移
（1）调用偏移(Offset)命令后，AutoCAD提示：
指定偏移距离或 [通过（T）删除（E）图层（L）] <0.000>:3000（选择偏移距离后回车）
选择要偏移的对象，或[退出（E）放弃（U）] <退出>:选择水平直线
指定要偏移的那一侧上的点，或[退出（E）多个（M）放弃（U）] <退出>:鼠标移至水平线下方单击后回车结束命令。
（2）重复偏移(Offset)命令，AutoCAD提示：
指定偏移距离或 [通过（T）删除（E）图层（L）] <0.000>:4000（选择偏移距离后回车）
选择要偏移的对象，或[退出（E）放弃（U）] <退出>:选择垂直直线
指定要偏移的那一侧上的点，或[退出（E）多个（M）放弃（U）] <退出>:鼠标移至垂直线右方单击后回车结束命令。绘制结果如图所示。
任务2.9 绘制建筑平面墙体、窗
绘
制
平
面
墙
窗
5. 多线
（1）多线样式设置
1）菜单栏中选择： → 命令，弹出图对话框；
2）单击“新建”按钮，在对话框中输入名称并点击“继续”，弹出对话框。
3）点击图元中的0.5项，将下面的偏移值改为120。
4）点击图元中的-0.5项，将下面的偏移值改为-120；点击确定后返回。
（2）绘制多线图形
1）菜单栏中选择： → 显示菜单；
执行命令后，AutoCAD提示
指定起点或[对正（J）比例（S）样式（ST）] :J
输入对正类型[上（T）无（Z）下（B）] :Z
指定起点或[对正（J）比例（S）样式（ST）] :S
指定起点或[对正（J）比例（S）样式（ST）] :以中心线为基准，分别画出墙体（如图所示）
任务2.9 绘制建筑平面墙体、窗
绘
制
平
面
墙
窗
2）编辑多线
双击多线，出现多线编辑如图，选择“T型合并”，分别单击多线进行合并，绘制结果如图所示。
任务2.9 绘制建筑平面墙体、窗
绘
制
平
面
墙
窗
6．偏移
（1）调用偏移(Offset)命令，执行命令后，AutoCAD提示：
指定偏移距离或 [通过（T）删除（E）图层（L）] <0.000>:240（选择偏移距离后回车）
选择要偏移的对象，或[退出（E）放弃（U）] <退出>:选择左边垂直中心线
指定要偏移的那一侧上的点，或[退出（E）多个（M）放弃（U）] <退出>:鼠标移至直线的右侧单击后回车结束命令
（2）重复调用偏移(Offset)命令，再把刚偏移产生的中心线向右偏移900。绘制结果如图所示。
任务2.9 绘制建筑平面墙体、窗
绘
制
平
面
墙
窗
7．画门并修剪
（1）调用圆命令（CIRCLE）。
执行命令后，AutoCAD提示：
指定圆的圆心或[三点（3P）两点（2P）切点、切点、半径（T）]鼠标单击下墙体与中心线的交点(回车)
指定圆的半径或 [直径(D)] ：900（输入大圆半径后回车）
（2）调用修剪命令（Trim）。
执行命令后，AutoCAD提示：
选择对象或 <全部选择>：回车（全部选择）
Trim[栏选（F）窗交（C）投影（P）边（E）删除（R）放弃（U）]：直接单击不要的线段，绘制结果如图所示。
任务2.9 绘制建筑平面墙体、窗
绘
制
平
面
墙
窗
8．画窗户
（1）调用矩形命令的方式（Rectang）。
指定第一个角点或[倒角（C）标高（E）圆角（F）厚度（T）宽度（W）]指定第一个角点（后回车）
指定另一个角点或 [面积（A）尺寸（D）旋转（R）] ：@1500，240
（2）分解命令
调用分解命令的方式。
执行命令后，AutoCAD提示：
选择对象：（单击矩形后回车）
（3）定数等分
执行命令后，AutoCAD提示：
选择要定数等分的对象：鼠标单击矩形的左面的边后回车
输入线段数目或[块（B）] :3（选择段数后回车）
（4）直线
分别选择直线命令，在等分点上向右画出直线，结果如图所示。
任务2.9 绘制建筑平面墙体、窗
绘
制
平
面
墙
窗
9.移动
（1）调用移动命令。
（2）执行命令后，AutoCAD提示：
选择对象：选择整个矩形后回车
指定基点或[位移（D）] <位移>:鼠标单击矩形的上边的中间点
指定第二个点或<使用第一个点作为位移>：鼠标单击墙体上面边上的中点。
结果如图所示。
任务2.9 绘制建筑平面墙体、窗
绘
制
平
面
墙
窗
【提示】
1）墙体、窗户和门是建筑平面图的基本构成元素，掌握其画法尤为重要。
2）通过基本图形的绘制，掌握其多线样式的设置和编辑。
【能力拓展】
应用多线等命令绘制如下图。
任务2.9 绘制建筑平面墙体、窗
绘
制
平
面
墙
窗
评
价
反
馈
四、评价反馈
序号 检测项目 评价任务及权重 自评 小组互评 教师评价
1 图形绘制 完整性 图形绘制是否完整，缺少1项扣5分(30分)
2 图形绘制的准确性 图形绘制是否准确，不准确一项扣5分(30分)
3 图形布局 图形布局不美观，酌情扣2～5分(10分)
4 完成时间 规定时间内没完成每超过10分钟，扣2分(10分)
5 工作纪律和 态度 团队协作能力差、不爱护仪器设备和环境，酌情扣10～20分（20分）
任务总评 优□ 良□ 中□ 合格□ 不合格□
