第5章 轴网与柱2
建筑 CAD
5.2.2 墙生轴网
菜单命令：轴网柱子→墙生轴网（QSZW）
图标菜单：
点取菜单命令后，命令行提示：
请选择墙体<退出>: 点取要生成轴网的所有墙体或回车退出。
在墙体基线位置上自动生成没有标注轴号和尺寸的轴网。
5.2.2 墙生轴网

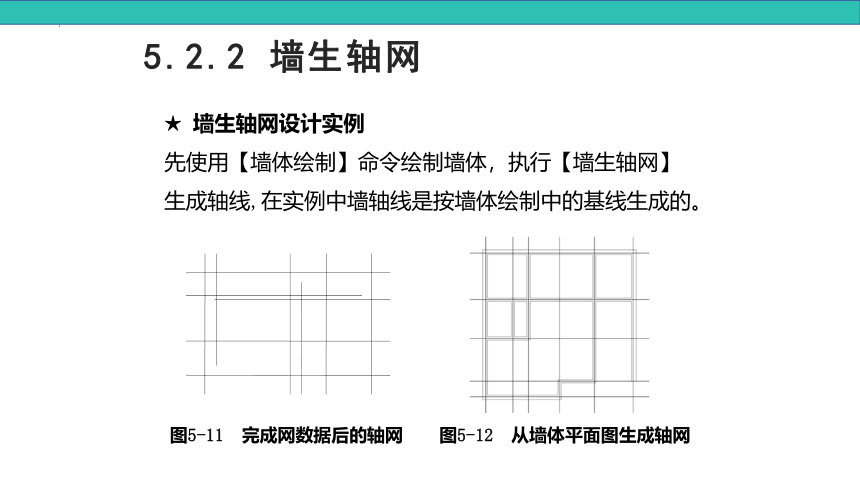

★ 墙生轴网设计实例
先使用【墙体绘制】命令绘制墙体，执行【墙生轴网】生成轴线,在实例中墙轴线是按墙体绘制中的基线生成的。
图5-11　完成网数据后的轴网 图5-12　从墙体平面图生成轴网
5.2.3 绘制圆弧轴网

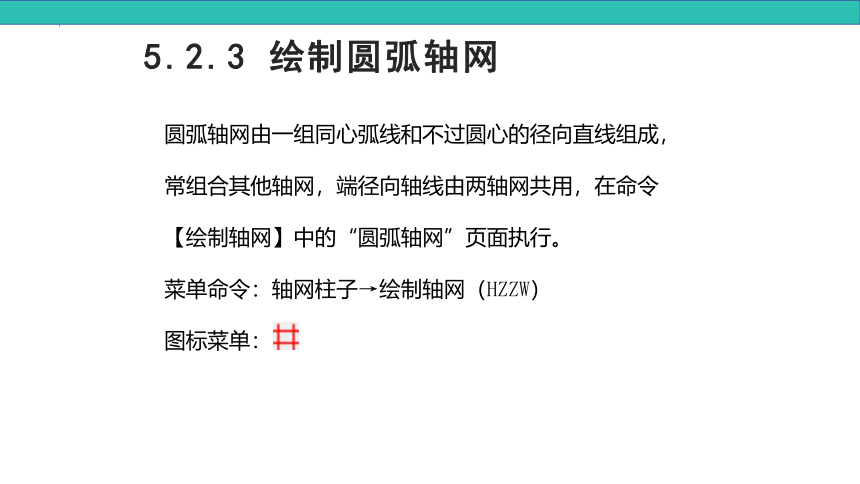

圆弧轴网由一组同心弧线和不过圆心的径向直线组成，常组合其他轴网，端径向轴线由两轴网共用，在命令【绘制轴网】中的“圆弧轴网”页面执行。
菜单命令：轴网柱子→绘制轴网（HZZW）
图标菜单：
5.2.3 绘制圆弧轴网
图5-13　圆弧轴网对话框输入进深
5.2.3 绘制圆弧轴网

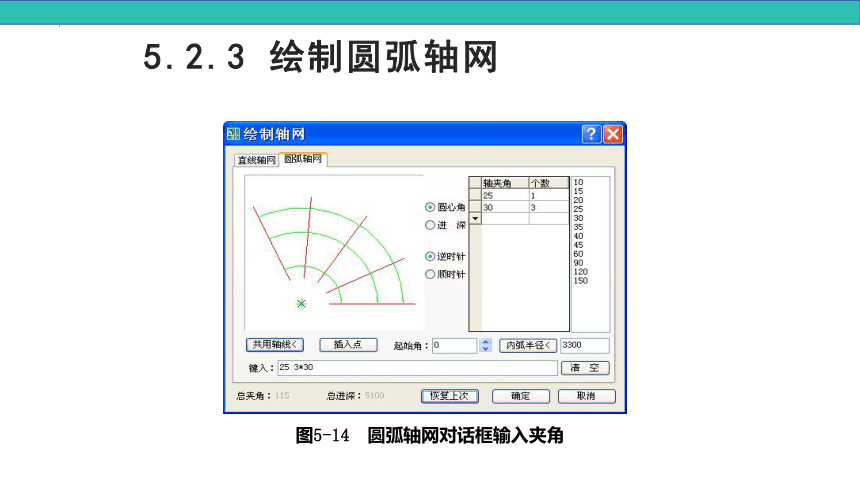

图5-14　圆弧轴网对话框输入夹角
5.2.3 绘制圆弧轴网

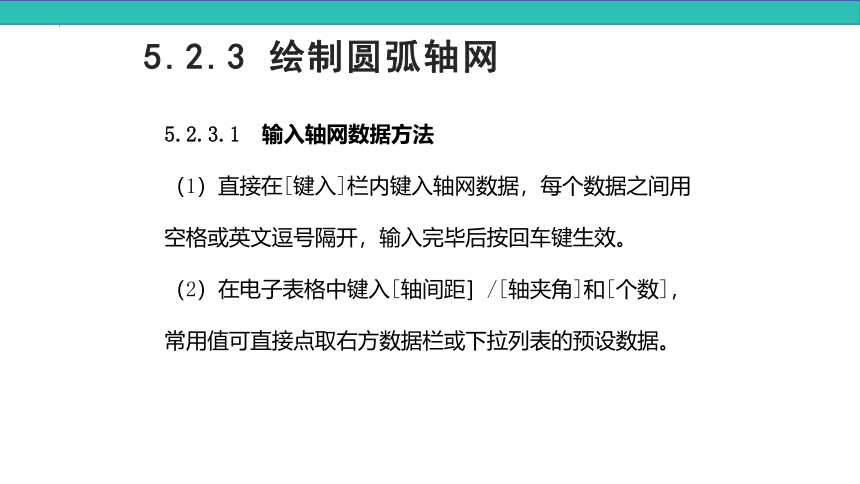

5.2.3.1 输入轴网数据方法
（1）直接在[键入]栏内键入轴网数据，每个数据之间用空格或英文逗号隔开，输入完毕后按回车键生效。
（2）在电子表格中键入[轴间距］/[轴夹角]和[个数]，常用值可直接点取右方数据栏或下拉列表的预设数据。
5.2.3 绘制圆弧轴网

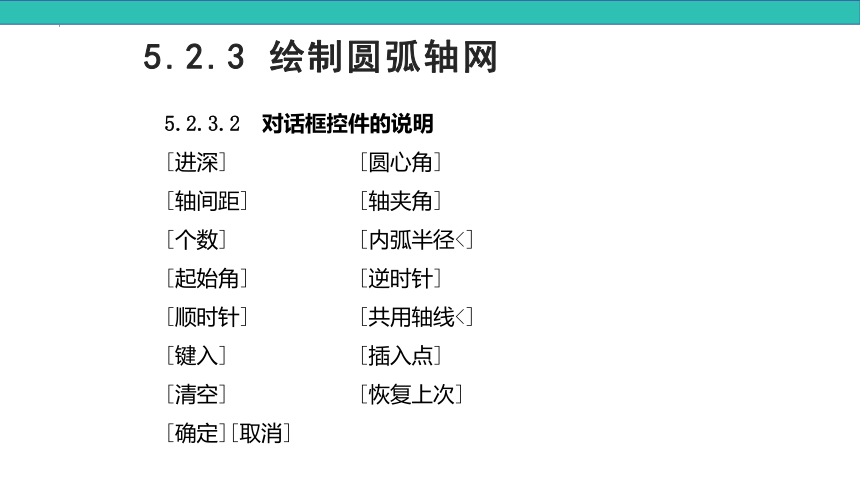

5.2.3.2 对话框控件的说明
[进深] [圆心角]
[轴间距] [轴夹角]
[个数] [内弧半径<]
[起始角] [逆时针]
[顺时针] [共用轴线<]
[键入] [插入点]
[清空] [恢复上次]
[确定][取消]
5.2.3 绘制圆弧轴网

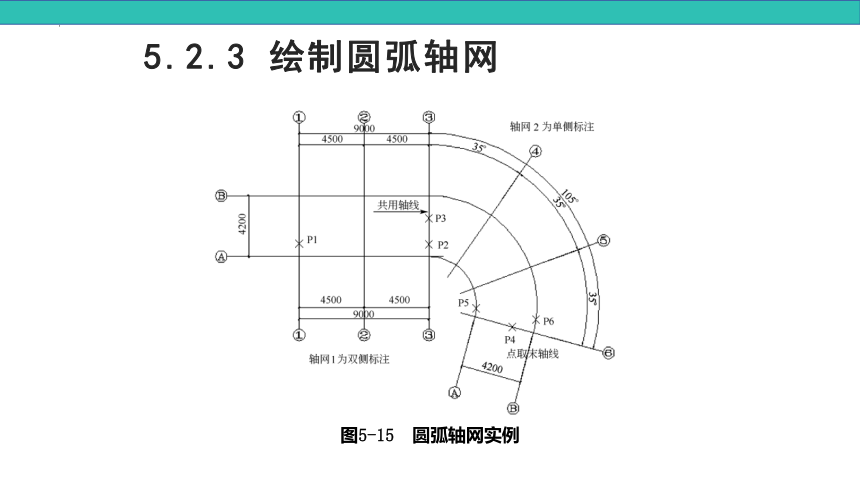

图5-15　圆弧轴网实例
5.3 轴网标注与编辑
1
2
两点轴标
逐点轴标
3
4
添加轴线
轴线裁剪
5
轴改线型
5.3.1 两点轴标
菜单命令：轴网柱子→两点轴标（LDZB）
图标菜单：
本命令对始末轴线间的一组平行轴线（直线轴网与圆弧轴网的进深）或者径向轴线（圆弧轴线的圆心角）进行轴号和尺寸标注。
图5-16　轴网标注对话框
5.3.1 两点轴标
5.3.1.1 对话框控件的说明
[起始轴号] 希望起始轴号不是默认值1或者A时，在此处输入自定义的起始轴号，可以使用字母和数字组合轴号。
[共用轴号] 勾选后表示起始轴号由所选择的已有轴号后继数字或字母决定。
[单侧标注] 表示在当前选择一侧的开间(进深)标注轴号和尺寸。
[双侧标注] 表示在两侧的开间(进深)均标注轴号和尺寸。
5.3.1 两点轴标
5.3.1.2 直线与圆弧轴网的组合标注实例
以图5-15所示的绘制与直线轴网连接的圆弧轴网为实例。绘制圆弧轴网时，在“绘制轴网”的圆弧轴网选项卡中单击“共用轴线<”按钮，进入图形中点取直线轴网的右侧垂直轴线作为共用轴线，绘制完成圆弧轴网。
图5-17　设置轴网标注选项 图5-18　起始轴号键入A
5.3.2 逐点轴标
菜单命令：轴网柱子→逐点轴标（ZDZB）
图标菜单：
本命令只对单个轴线标注轴号，轴号独立生成，不与已经存在的轴号系统和尺寸系统发生关联。不适用于一般的平面图轴网，常用于立面与剖面、详图等个别单独的轴线标注。
5.3.3 添加轴线
菜单命令：轴网柱子→添加轴线（TJZX）
图标菜单：
本命令应在【两点轴标】命令完成后执行，功能是参考某一根已经存在的轴线，在其任意一侧添加一根新轴线，同时根据用户的选择赋予新的轴号，把新轴线和轴号一起融入到存在的参考轴号系统中，本命令同时取代6.5版本的【添加径轴】命令。
5.3.4 轴线裁剪
菜单命令：轴网柱子→轴线裁剪（ZXCJ）
图标菜单：
本命令可根据设定的多边形或直线范围，裁剪多边形内的轴线或者直线某一侧的轴线。
5.3.5 轴改线型
菜单命令：轴网柱子→轴改线型
图标菜单：
本命令在点划线和连续线两种线型之间切换。建筑制图要求轴线必须使用点划线，但由于点划线不便于对象捕捉。
5.4 轴号的编辑
1
2
添补轴号
删除轴号
3
重排轴号
5.4.1 添补轴号
本命令可在矩形、弧形、圆形轴网中对新增轴线添加轴号，新添轴号成为原有轴号对象的一部分，但不会生成轴线，也不会更新尺寸标注，适用于以其他方式增添或修改轴线后进行的轴号标注。
菜单命令：轴网柱子→添补轴号（TBZH）
图标菜单：
5.4.2 删除轴号
本命令用于在平面图中删除个别不需要的轴号的情况，可根据需要决定是否重排轴号，从6.5版本开始支持多选轴号一次删除。
菜单命令：轴网柱子→删除轴号（SCZH）
图标菜单：
5.4.3 重排轴号
命令在所选择的一个轴号对象（包括轴线两端）中，从选择的某个轴号位置开始对轴网的开间或者进深（方向默认从左到右或从下到上）按输入的新轴号重新排序，在此新轴号左（下）方的其他轴号不受本命令影响。应注意：轴号对象事先执行过倒排轴号，则重排轴号的排序方向按当前轴号的排序方向。
