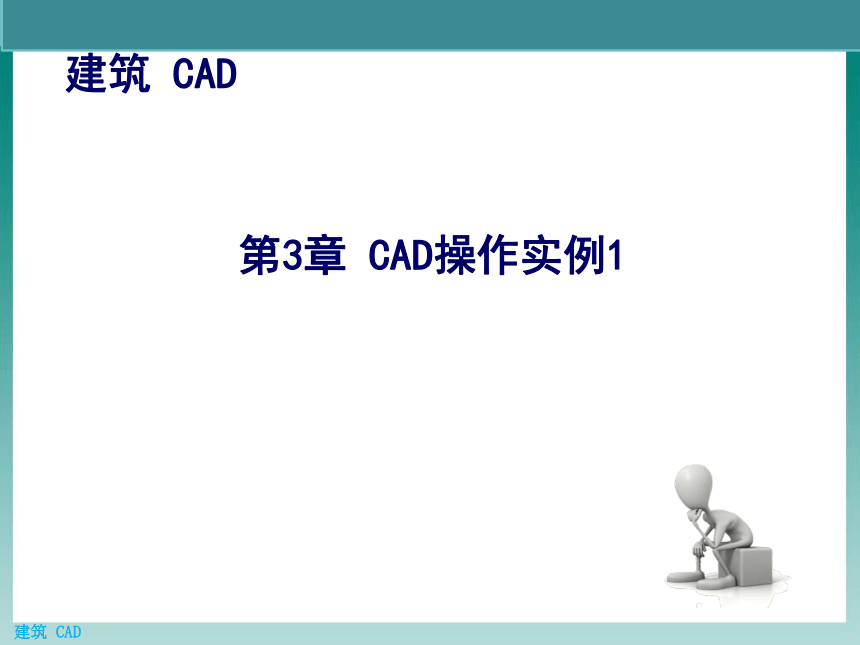

第3章 CAD操作实例1
建筑 CAD
典型例题
3.2
CAD操作需要注意的问题
3.1

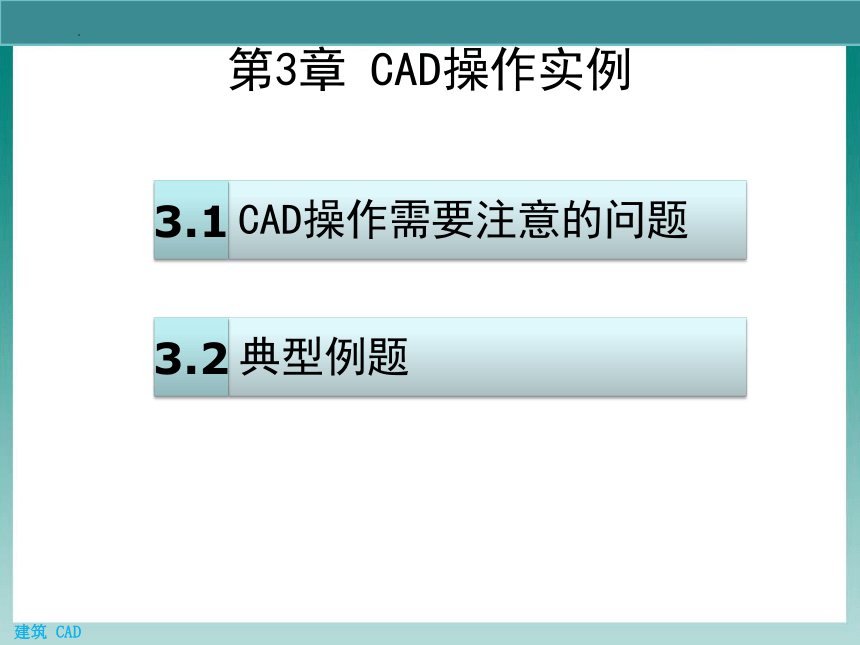

第3章 CAD操作实例

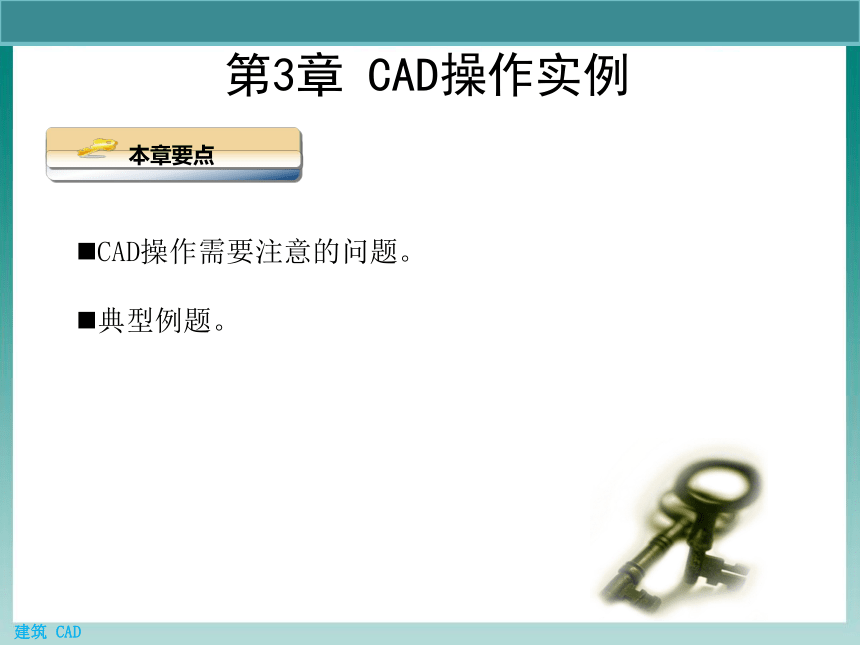

本章要点
第3章 CAD操作实例
CAD操作需要注意的问题。
典型例题。

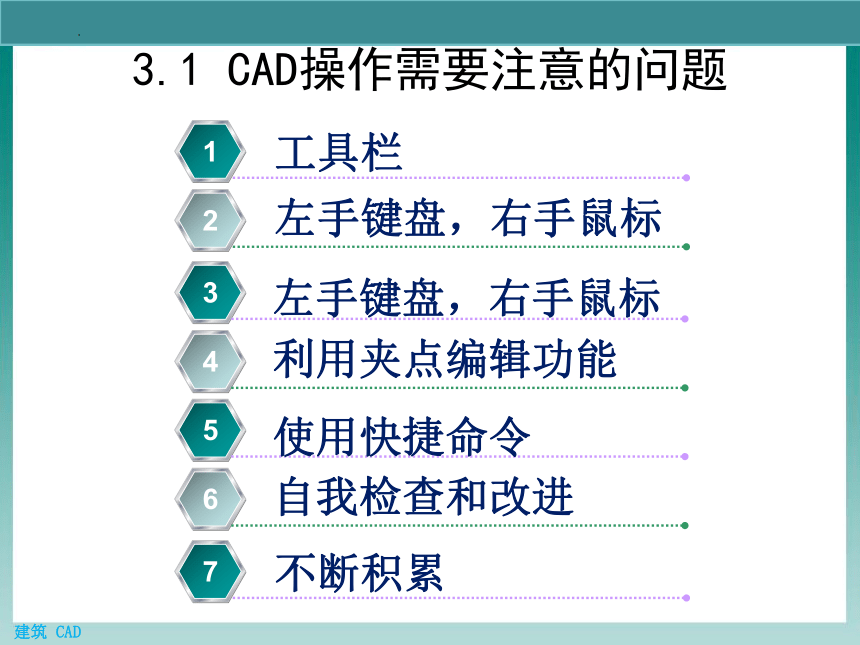

3.1 CAD操作需要注意的问题
1
2
工具栏
左手键盘，右手鼠标
3
4
左手键盘，右手鼠标
利用夹点编辑功能
5
6
使用快捷命令
自我检查和改进
7
不断积累

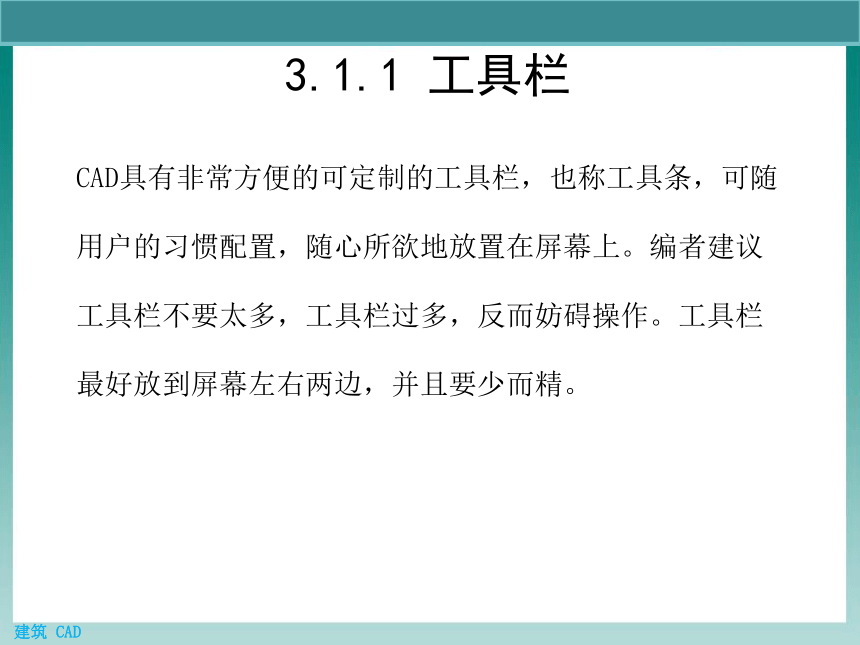

3.1.1 工具栏
CAD具有非常方便的可定制的工具栏，也称工具条，可随用户的习惯配置，随心所欲地放置在屏幕上。编者建议工具栏不要太多，工具栏过多，反而妨碍操作。工具栏最好放到屏幕左右两边，并且要少而精。

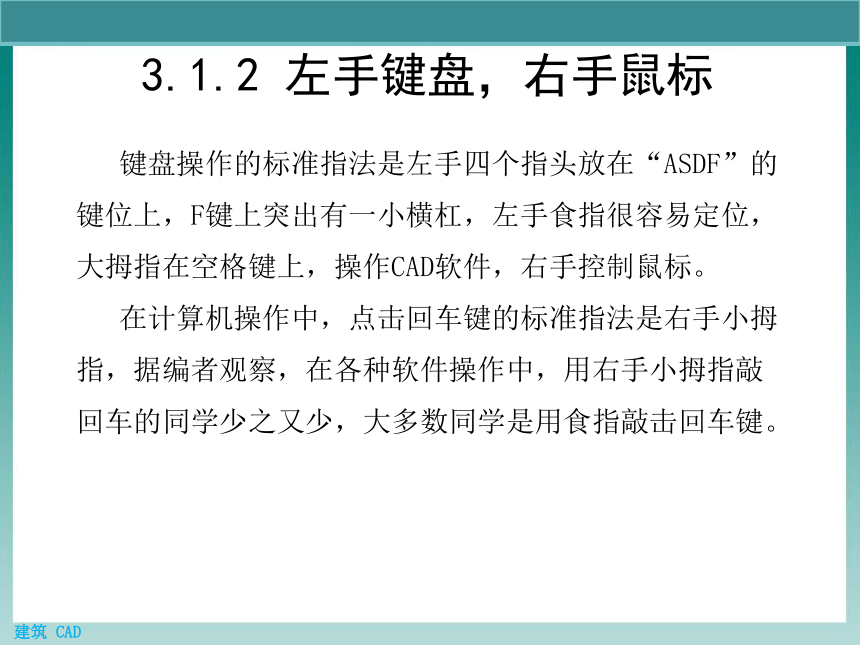

3.1.2 左手键盘，右手鼠标
键盘操作的标准指法是左手四个指头放在“ASDF”的键位上，F键上突出有一小横杠，左手食指很容易定位，大拇指在空格键上，操作CAD软件，右手控制鼠标。
在计算机操作中，点击回车键的标准指法是右手小拇指，据编者观察，在各种软件操作中，用右手小拇指敲回车的同学少之又少，大多数同学是用食指敲击回车键。

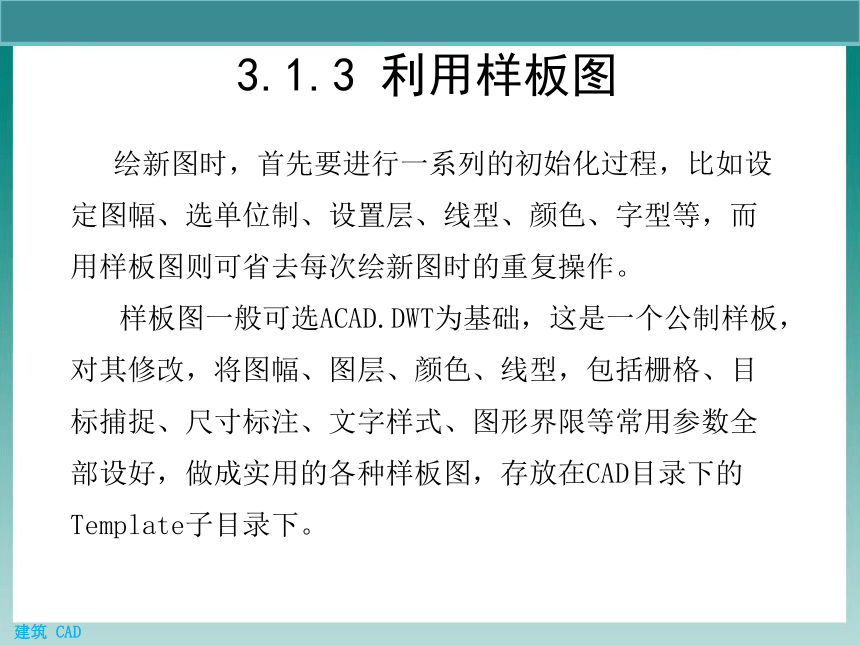

3.1.3 利用样板图
绘新图时，首先要进行一系列的初始化过程，比如设定图幅、选单位制、设置层、线型、颜色、字型等，而用样板图则可省去每次绘新图时的重复操作。
样板图一般可选ACAD.DWT为基础，这是一个公制样板，对其修改，将图幅、图层、颜色、线型，包括栅格、目标捕捉、尺寸标注、文字样式、图形界限等常用参数全部设好，做成实用的各种样板图，存放在CAD目录下的Template子目录下。
3.1.4 利用夹点编辑功能
直接在编辑处理的对象（如线、弧、圆、多边形等）上单击时，物体上会出现几个蓝色小方框（称为夹点），当点击某一夹点时，此夹点被激活，颜色变为实心红色。同时“Command：”命令下出现**STRETCH(拉伸)**命令状态，连续回车，又可出现**MOVE（移动）**、**ROTATE（旋转）**、**SCALE（比例缩放）**、**MIRROR（镜像）**　四种状态（或者按ST、MO、RO、SC、MI），在每种状态下即可执行相应的命令。
3.1.5 使用快捷命令
如果向一个CAD绘图员提问这样一个问题：要想提高绘图速度最重要的一点是什么？很多绘图员会这样回答：尽可能地利用快捷命令。
CAD快捷命令通常是英文的缩写，一般的英语水平都能大部分掌握，比如直线，英语是LINE,圆在英语中是CIRCLE等,我们只要敲入L就是画直线，敲入C就是画圆。
3.1.6 自我检查和改进
自我检查做进一步的改进。象棋中有一种术语叫做复盘，也称“复局”。指对局完毕后，复演该盘棋的记录，以检查对局中着法的优劣与得失关键。一般用以自学，或请高手给予指导分析。其实我们在CAD的学习中也可以借助于这种方法提高。
3.1.7 不断积累
不断积累，学习本身不可能是一蹴而就的事情，技巧是可以不断积累的，但是积累是没有技巧的。想要成为高手，就必须不断地去学习，去积累，当然更重要的是学着去应用，也许就在不经意的某一天，你发现自己也成为“高手”了。解决办法是熟记快捷命令，所用的字母都处于键盘的左部﹐也就是平时打字左手管控的那些键位﹐这样就可以做到盲打﹐提高操作速度。
3.2 典型例题
1
2
作相切圆
Solid命令绘制图形
3
4
作立体五角星
作五星红旗
5
6
美国国旗作法
绘莲花图案
7
8
丁字块组合画法
多圆堆栈
9
渐变色填充实例
3.2.1 作相切圆
作出如图3-1所示相切的一圈圆。
图3-1 一圈相切圆 图3-2 正八边形
图3-3 画出一个小圆
图3-4 12个相切的小圆
3.2.2 Solid命令绘制图形
用Solid命令绘制图3-5所示的图形，其具体操作如下：
命令：Solid（SO）
矩形(R)/正方形(S)/三角形(T)/<平面第一点>: 点取A点
第二点: 点取B点
平面第三点: 点取C点
第四点: 点取D点
平面第三点:
3.2.2 Solid命令绘制图形
图3-5 顺着一个方向结果 图3-6 奇偶数分别在一边
3.2.3 作立体五角星
（1）图层转换到黄色层，如没有，可新建一个黄色层（可参看图层建立，颜色设置）。
（2）作正五边形，中心最好选在一确定的位置上，比如，150，150，否则中心要画辅助线来求。
……
3.2.3 作立体五角星
图3-7 画出五角星 图3-8 修剪后的五角星
图3-9 五角星黄色角 图3-10 红黄角五角星 图3-11 完成立体的五角星
