(共47张PPT)

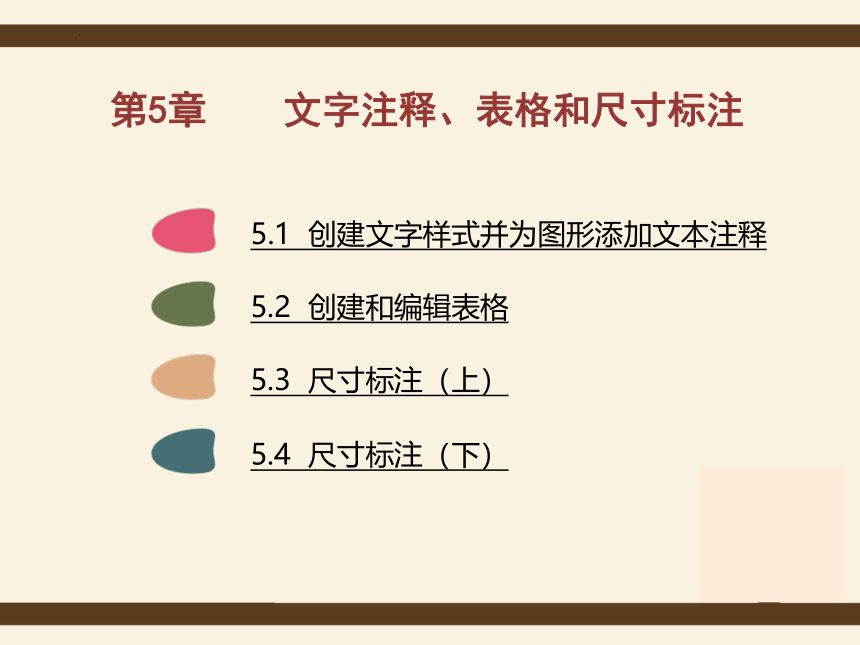

第5章 文字注释、表格和尺寸标注
5.1 创建文字样式并为图形添加文本注释
5.4 尺寸标注（下）
5.2 创建和编辑表格
5.3 尺寸标注（上）

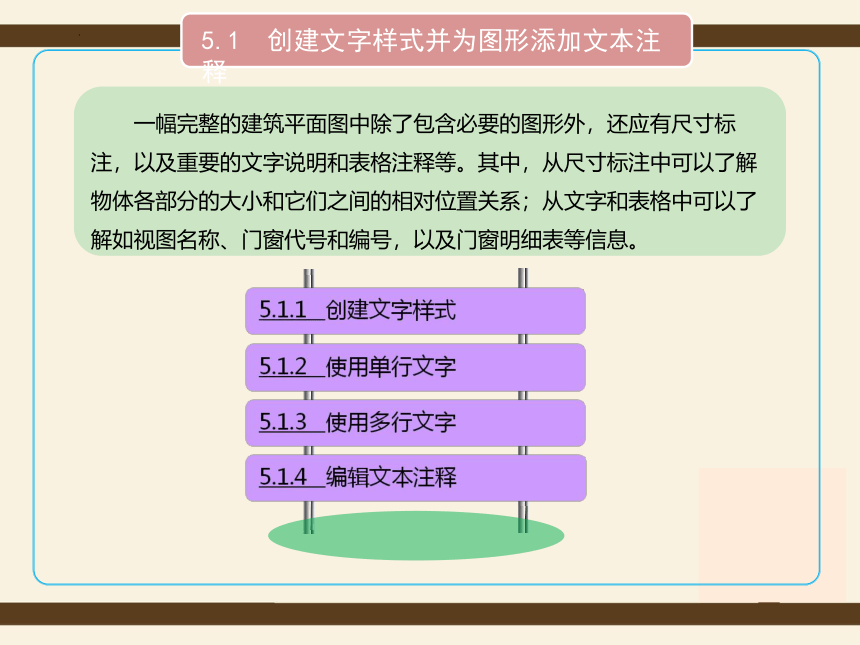

5.1 创建文字样式并为图形添加文本注释
一幅完整的建筑平面图中除了包含必要的图形外，还应有尺寸标注，以及重要的文字说明和表格注释等。其中，从尺寸标注中可以了解物体各部分的大小和它们之间的相对位置关系；从文字和表格中可以了解如视图名称、门窗代号和编号，以及门窗明细表等信息。
5.1.1 创建文字样式

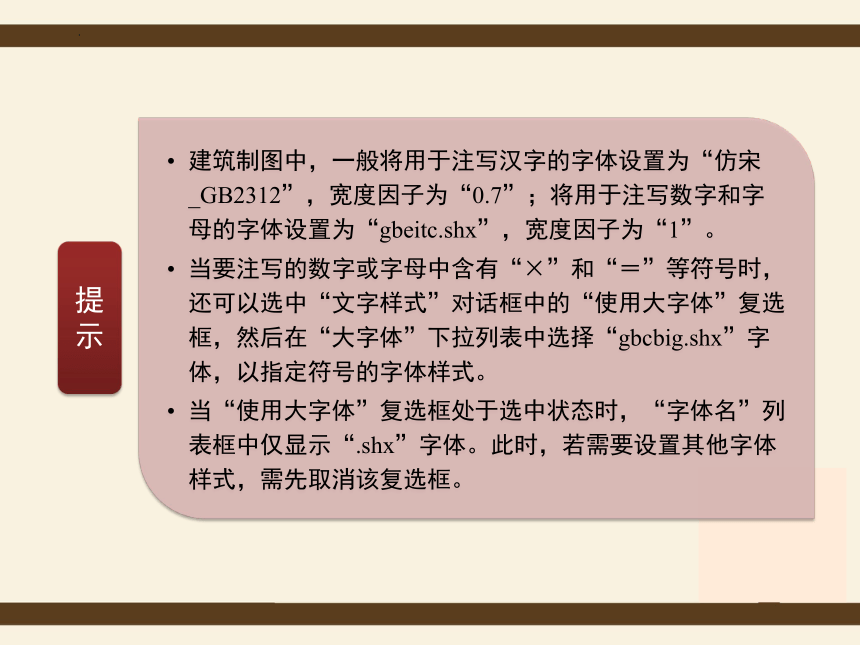

②在该对话框的“样式”设置区中选择要修改的样式，然后在各编辑框中进行修改

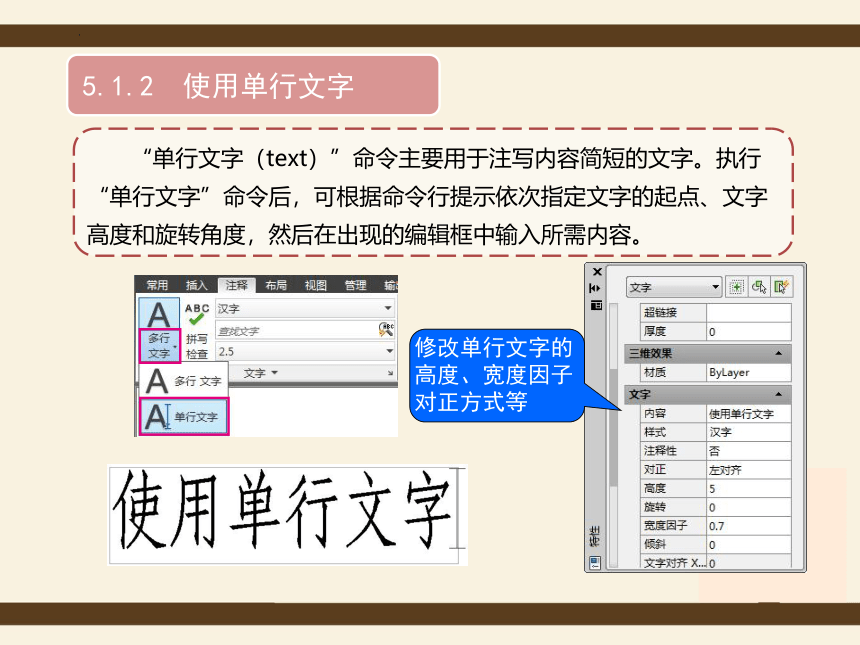

“单行文字（text）”命令主要用于注写内容简短的文字。执行“单行文字”命令后，可根据命令行提示依次指定文字的起点、文字高度和旋转角度，然后在出现的编辑框中输入所需内容。
修改单行文字的高度、宽度因子对正方式等
5.1.2 使用单行文字
5.1.3 使用多行文字
单击此按钮，可在展开的列表 中重新设置文字样式
上、下拖动该标记可设置文本框的高度
左、右拖动该标记可设置文本框的宽度
①在绘图区任意位置处单击以确定文本框的第一个角点和对角点
②单击该按钮，或在绘图区其他位置单击，均可退出多行文字编辑状态

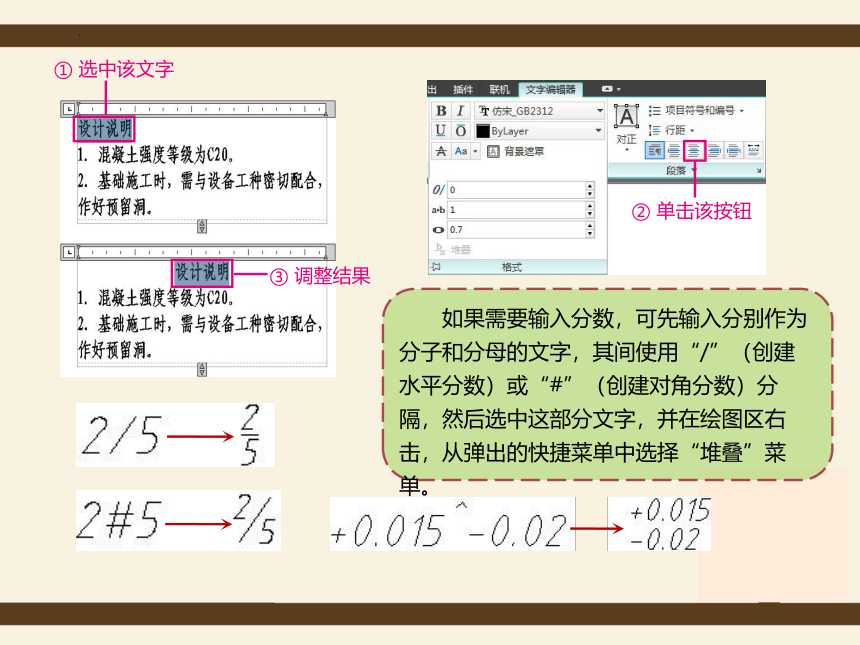

① 选中该文字
③ 调整结果
② 单击该按钮
如果需要输入分数，可先输入分别作为分子和分母的文字，其间使用“/”（创建水平分数）或“#”（创建对角分数）分隔，然后选中这部分文字，并在绘图区右击，从弹出的快捷菜单中选择“堆叠”菜单。

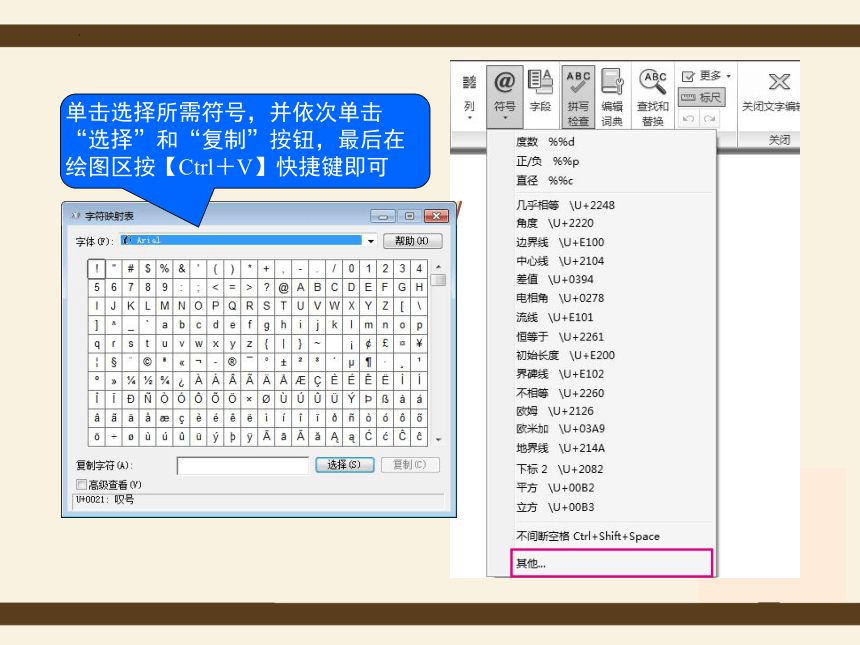

对于一般符号，可直接单击“文字编辑器”选项卡“插入”面板中的“符号”按钮 ，在弹出的下拉列表中选择相应符号即可。
单击选择所需符号，并依次单击“选择”和“复制”按钮，最后在绘图区按【Ctrl＋V】快捷键即可

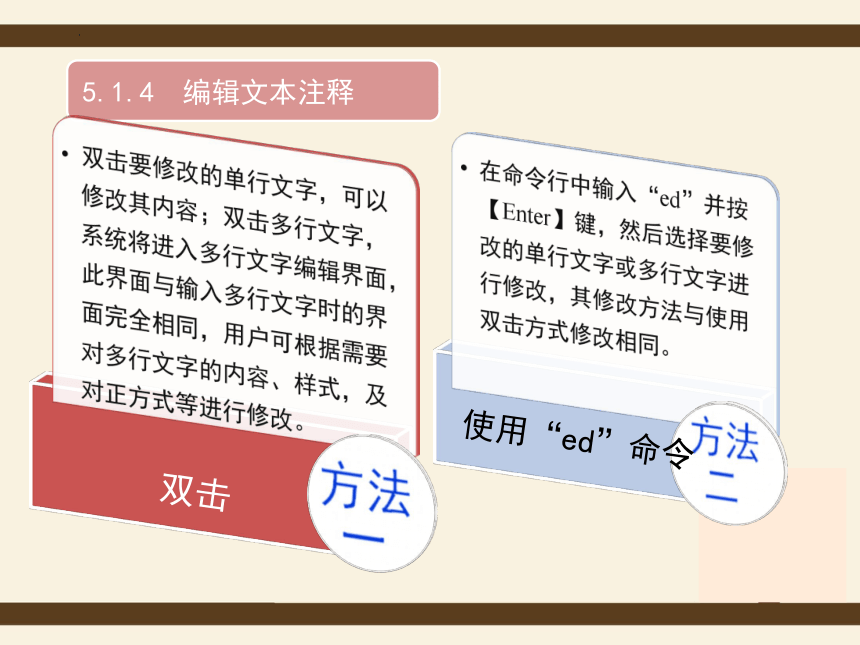

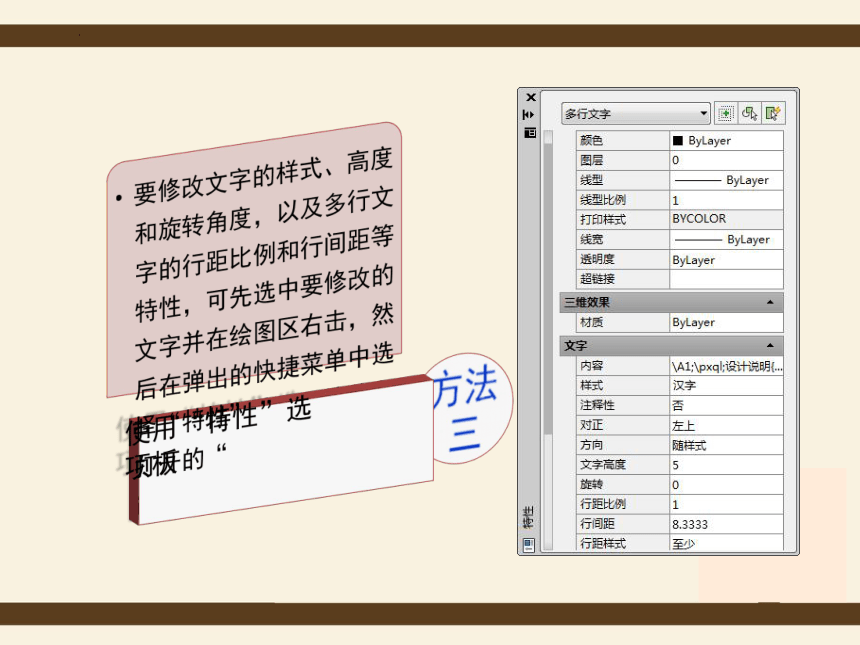

5.1.4 编辑文本注释
双击
使用“ed”命令

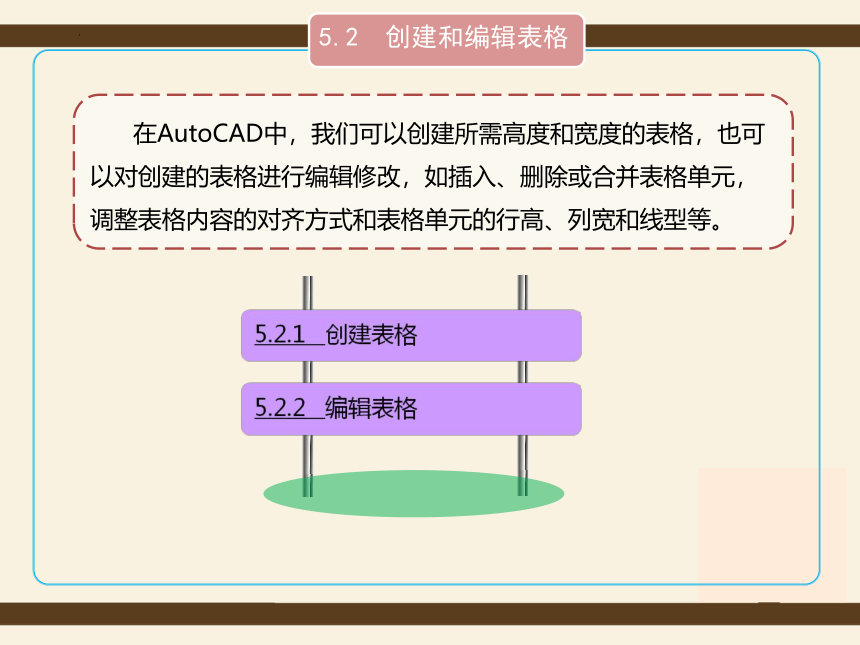

5.2 创建和编辑表格
在AutoCAD中，我们可以创建所需高度和宽度的表格，也可以对创建的表格进行编辑修改，如插入、删除或合并表格单元，调整表格内容的对齐方式和表格单元的行高、列宽和线型等。
5.2.1 创建表格
1．创建和修改表格样式
② 输入新样式的名称
表格样式主要用于控制表格单元的填充颜色、内容对齐方式，以及表格文字的文字样式、高度、颜色和表格边框的线型、线宽、颜色等。
这3个选项卡分别用于设置“单元样式”下拉列表中所选表格单元的填充颜色、文字样式和边框外观等
向下：表示创建由上向下读取的表格，标题行和列标题行位于表格的顶部
向上：表示创建由下向上读取的表格，标题行和列标题行位于表格的底部
在该列表框中单击，然后在弹出的下拉列表中选择要设置的单元样式类型
③在该对话框中可设置表格的标题、表头和数据行的内容样式和边框外观等
2．绘制表格并输入内容
② 在该对话框中可指定表格样式、列数、列宽、行数和行高等参数，以及表格单元的样式
在该列表框中单击，在弹出的下拉列表中可选择所需表格样式
单击此按钮，可在打开的对话框中新建或修改表格样式
设置表格的行数和列数
设置表格单元的样式
①选择“表格”命令
③ 指定表格的位置后，在当前表格单元中输入所需内容后，然后按【Tab】键或【←】、【↑】、【↓】、【→】方向键在其他表格单元中输入内容
④ 表格内容输入完成后，可按【Esc】键或在表格外的任意空白处单击，退出表格的编辑状态
选中某些表格单元后，可在“样式”面板中单击“对齐”按钮，然后在其下的菜单中设置所选表格单元内容的对齐方式
3．在表格中使用公式
②选取要参与运算的表格单元
①在要放置求和数据的表格单元中单击，然后选择所需命令
③运算结果
5.2.2 编辑表格
要选择整个表格，可直接单击任一表格线，或利用窗交方式
选取整个表格。
要取消表格单元选择状态，可按【Esc】键，或者直接在表格
外的任意位置处单击。
表格被选中后，表格线将显示为虚线，并显示了一组夹点
1．选择表格和表格单元
要选择某个表格单元，可直接在该表格单元中单击。
要选择表格单元区域，可按下图所示方法进行操作。
按住鼠标左键依次拖动选取这两个对角点
选中表格单元区域效果
插入行或列：要在某个表格单元的四周插入行或列，可先选中
该表格单元，然后在“表格单元”选项卡的“行”或“列”面
板中选择所需命令，或在绘图区右击，从弹出的快捷菜单中选
择所需命令。
选择要在其四周插入行或列的表格单元
在“表格单元”选项卡的“行”或“列”中选择所需命令
从弹出的快捷菜单中选择所需命令
删除行或列：要删除表格中的某行或某列，可先选中要删除的
行或列中的任一表格单元，然后在“表格单元”选项卡或快捷
菜单中选择所需命令。
选择要删除的表格单元
2．表格单元的插入、删除及合并
合并表格单元：首先应选中要合并的对象， 然后在“表格
单元”选项卡的“合并”面板中选择所需命令。
按行合并
全部合并
选择合并单元
按列合并
在“表格单元”选项卡的“合并”面板中选择所需命令
3．调整表格单元的大小
方法一： 选中整个表格、表格单元或表格单元区域后，通过拖动不同夹点可调整表格的位置、行高与列宽。
单击此夹点并拖动可均匀调整表格各列宽度（左右拖动）或各行高度（上下拖动）
单击此夹点并拖动可调整表格的位置
单击此夹点并上下拖动可均匀调整表格各行宽度
单击中间的这些夹点并左右拖动可调整夹点两侧列的宽度；如果按住【Ctrl】键拖动，则可同时拉伸表格宽度
单击此夹点并左右拖动可均匀调整表格各列宽度
单击此夹点并左右拖动可调整表格末列宽度
单击此夹点并左右拖动可调整表格首列宽度
单击此夹点并拖动可调整表格打断高度
方法二：选中要调整的表格单元，然后在绘图区右击，从弹出的快捷菜单中选择“特性”选项，接着在打开的“特性”选项板的“单元”和“内容”设置区中修改所选表格单元的行高、列宽，以及所注文字的样式、高度和对齐方式等。
设置表格单元的行高、列宽、文字样式及对正方式等
4．调整表格单元边框的线宽、线型及颜色
①选择要修改边框的表格单元，然后单击 “单元样式”面板中的“编辑边框”按钮
③表格边框线宽的设置效果
②在各下拉列表框中单击，然后在弹出的下拉列表中选择所需选项
5.3 尺寸标注（上）
在AutoCAD中进行尺寸标注时，尺寸标注的外观是由当前标注样式控制的。因此，在标注尺寸前，一般都要先创建所需要的尺寸标注样式，然后再标注尺寸。
5.3.1 尺寸标注的组成
尺寸线
尺寸数字
尺寸界线
尺寸起止符号
5.3.2 创建尺寸标注样式
标注样式用于控制尺寸标注的外观，它主要定义了尺寸线、尺寸界线、尺寸起止符号的外观，以及尺寸数字的字体、字高和精度等几方面内容。
①单击“标注样式”按钮
②新建或修改标注样式
用于设置圆心标记和大小
用于设置尺寸线的终端符号、圆心标记、弧长符号等内容
圆心标记为2.5
控制是否添加弧长符号，及弧长符号的位置
文字前添加弧长符号
圆心标记为8
文字后添加弧长符号
无弧长符号
（1）“符号和箭头”选项卡
（2）“文字”选项卡
水平
ISO标准
与尺寸线对齐
用于控制尺寸数字与尺寸线之间的距离
（3）“调整”选项卡
尺寸线旁
尺寸线上方，带引线
设置区设置尺寸数字和尺寸起止符号的放置方式
用于将尺寸标注中各元素的大小按比例缩放
设置尺寸数字的位置
尺寸线上方，不带引线
（4）“线”选项卡
设置尺寸界线超出尺寸线的长度及尺寸界线距离标注元素的偏移量
起点偏移量和超出尺寸线均为0
起点偏移量和超出尺寸线均不为0
5.3.3 基本尺寸标注命令
在AutoCAD中，常用标注命令的功能及操作方法如下。
命令 功 能 标注方法
线性 用于标注两点之间的水平或垂直距离 依次单击尺寸界线的起点、终点和尺寸文本的位置
对齐 用于标注两点间的直线距离，且标注的尺寸平行于标注点之间的连线
角度 用于标注圆弧的角度、两条直线间的角度和三点间的夹角 单击角度的两个边界对象后指定尺寸文本的位置
弧长 用于标注圆弧的长度。该标注包含一个弧
长符号，以便与其他标注区分 直接选择要标注的对象，然后指定尺寸文本的位置
半径/直径 分别标注圆弧或圆的半径和直径尺寸
折弯 用于标注半径过大，或圆心位于图纸或布局之外的圆弧尺寸 选择标注对象后指定圆心的替代位置和两个折弯位置
坐标 基于当前坐标系标注任意点的X与Y坐标 指定要标注的点后向X或Y方面移动光标并单击
①尺寸标注命令
②尺寸标注效果图
5.4 尺寸标注（下）
本节主要讲解连续标注、基线标注和引线标注。此外，对于已经标注的尺寸，我们不仅可以使用该尺寸上的夹点调整尺寸线的位置，还可以根据绘图需要修改其尺寸数字。
5.4.1 连续标注
A
B
②选择该尺寸界线为连续标注的基准接着依次单击A、B两个端点
③ 尺寸标注效果图
① 选择“连续”命令
5.4.2 基线标注
A
B
② 接着依次单击A、B两个端点
③ 标注效果图
提示：要修改基线的间距，可在标注基线尺寸前先在“修改标注样式”对话框中选择“线”选项卡，然后修改“基线间距”编辑框中的数值。
5.4.3 多重引线标注
多重引线一般由带箭头或不带箭头的直线或样条曲线（又称引线）、一条短水平线（又称基线），以及处于引线末端的文字或块组成。在建筑制图中，多重引线标注通常用于为图形添加文字说明、注释及定位轴线与编号等。
多行文字内容
基线
引线
箭头
块内容
基线
引线
箭头
1．设置多重引线样式并注释图形
②单击此按钮，可在打开的对话框中修改所选样式
　　标注前，可根据需要预先定义合适的多重引线样式，即指定引线、箭头和注释内容的格式等。
引线格式：此选项卡主要用于设置引线的类型、线型、线宽，以及引线箭头的形状和大小等。
在该列表框中单击，可在打开的下拉列表中选择所需箭头
设置引线的线型
引线结构：此选项卡用于设置引线的段数、引线每一段的倾斜角度、是否包含基线和基线的距离，以及多重引线的缩放比例等。
取消选中这两个复选框
内容：主要用于设置引线标注的文字类型及属性。
多重引线的内容类型
可在弹出的下拉列表中设置多重引线内容的放置位置及是否添加下划线等
单击此按钮，可在打开的对话框中设置所需要的文字样式
A
B
依次单击指定箭头和引线位置
2．编辑多重引线
若要修改多重引线中箭头的大小、基线距离或文字的高度等特性，可通过修改多重引线的样式进行修改，或利用“特性”选项板进行修改。
修改多重引线的属性
5.4.4 编辑尺寸标注
在AutoCAD中，选中某个尺寸标注后，可显示该尺寸标注上的所有夹点，使用夹点调整直径、半径和角度等尺寸标注的位置。
尺寸线夹点
尺寸界线夹点
尺寸数字夹点
尺寸线夹点
1．使用夹点调整尺寸标注
2．编辑尺寸文本
方法一：在标注尺寸过程中，根据命令行提示输入“m”或“t”并按回车键，然后在动态提示框中输入所需文字。
方法二：执行“ed”命令，然后选择要编辑的尺寸进行编辑修改。
尺寸标注中的大多数特殊符号都可以借助各种输入法所提供的软键盘来输入
谢谢观赏！
Thanks!
