第5章 轴网与柱1
建筑 CAD
创建轴网
5.2
轴网标注与编辑
5.3
轴网概念
5.1

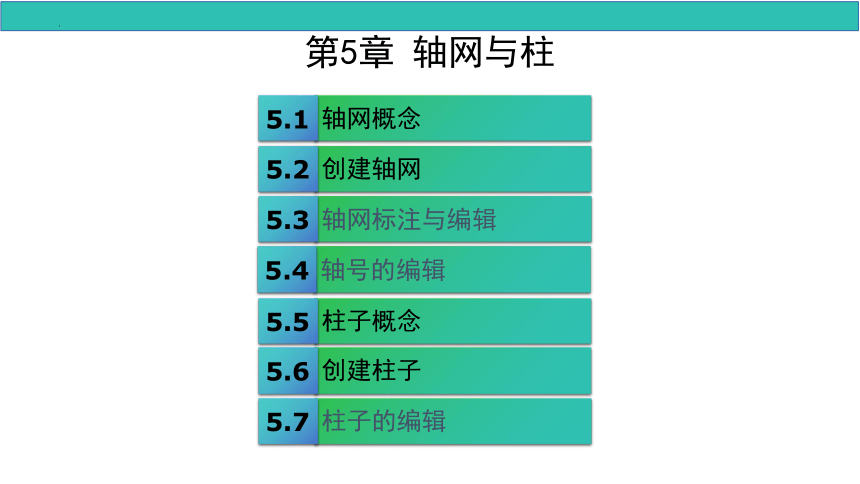

第5章 轴网与柱
轴号的编辑
5.4
创建柱子
5.6
柱子的编辑
5.7
柱子概念
5.5

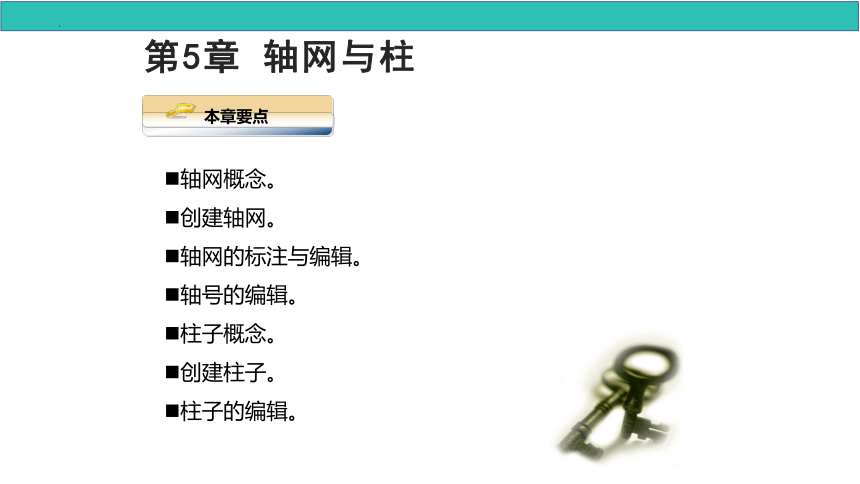

本章要点
第5章 轴网与柱
轴网概念。
创建轴网。
轴网的标注与编辑。
轴号的编辑。
柱子概念。
创建柱子。
柱子的编辑。

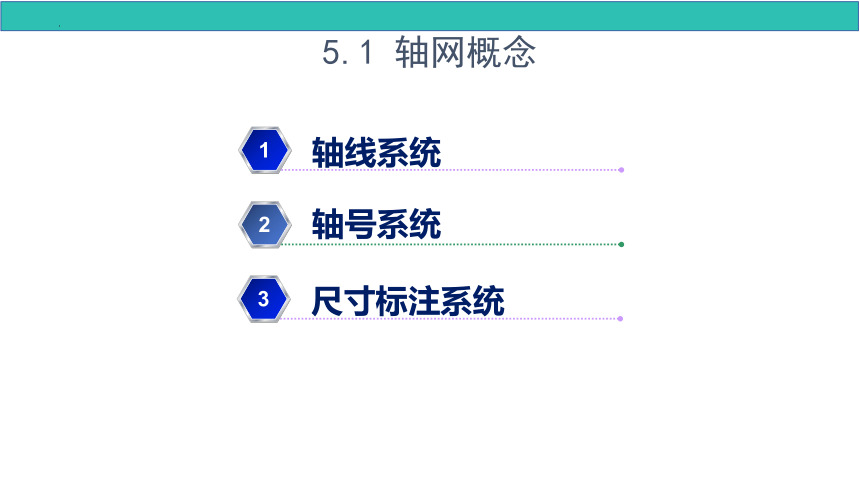

5.1 轴网概念
1
2
轴线系统
轴号系统
3
尺寸标注系统

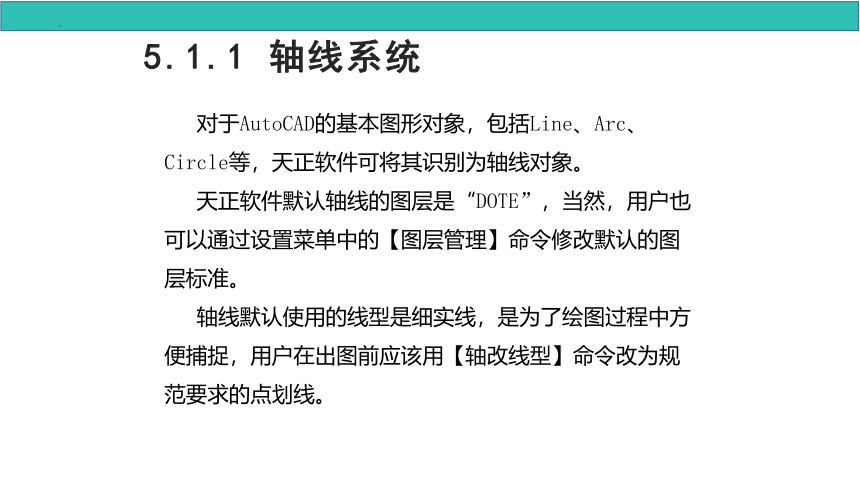

5.1.1 轴线系统
对于AutoCAD的基本图形对象，包括Line、Arc、Circle等，天正软件可将其识别为轴线对象。
天正软件默认轴线的图层是“DOTE”，当然，用户也可以通过设置菜单中的【图层管理】命令修改默认的图层标准。
轴线默认使用的线型是细实线，是为了绘图过程中方便捕捉，用户在出图前应该用【轴改线型】命令改为规范要求的点划线。

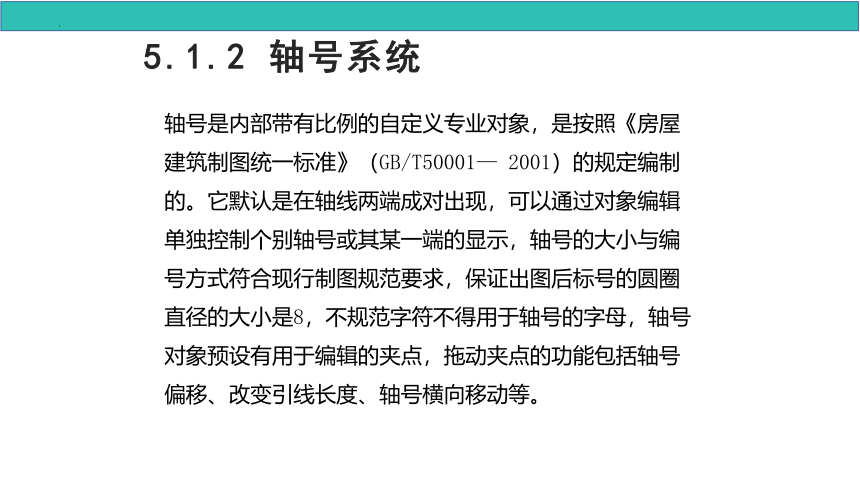

5.1.2 轴号系统
轴号是内部带有比例的自定义专业对象，是按照《房屋建筑制图统一标准》（GB/T50001— 2001）的规定编制的。它默认是在轴线两端成对出现，可以通过对象编辑单独控制个别轴号或其某一端的显示，轴号的大小与编号方式符合现行制图规范要求，保证出图后标号的圆圈直径的大小是8，不规范字符不得用于轴号的字母，轴号对象预设有用于编辑的夹点，拖动夹点的功能包括轴号偏移、改变引线长度、轴号横向移动等。

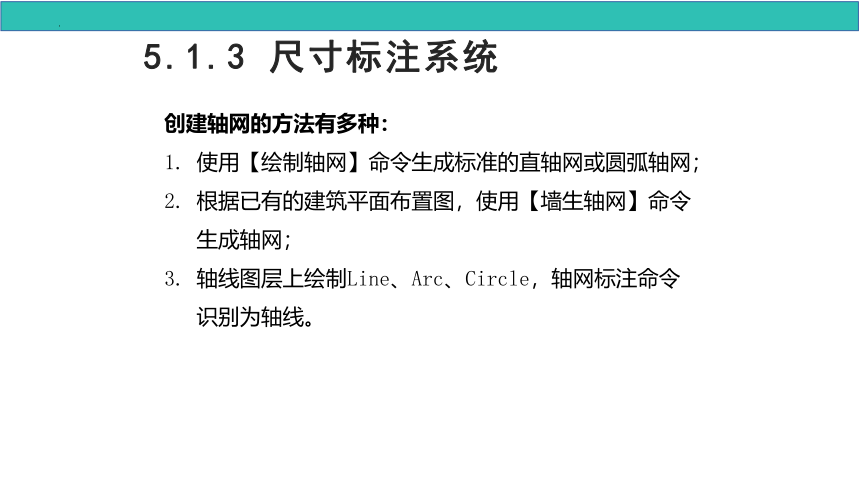

5.1.3 尺寸标注系统
创建轴网的方法有多种：
使用【绘制轴网】命令生成标准的直轴网或圆弧轴网；
根据已有的建筑平面布置图，使用【墙生轴网】命令生成轴网；
轴线图层上绘制Line、Arc、Circle，轴网标注命令识别为轴线。
5.2 创建轴网
1
2
绘制直线轴网
墙生轴网
3
绘制圆弧轴网
5.2.1 绘制直线轴网
菜单命令：轴网柱子→绘制轴网（HZZW）
图标菜单：
图5-1 直线轴网的图标菜单
5.2.1 绘制直线轴网
5.2.1.1 输入轴网数据方法
系统默认首先是下开间和左进深，可理解为x轴方向和y轴方向数据。
图5-2　直线轴网对话框
5.2.1 绘制直线轴网
5.2.1.2 对话框控件的说明
[上开] [下开]
[左进] [右进]
[个数] [尺寸] [轴间距]
[键入] [夹角]
[偏移] [清空]
[恢复上次] [确定][取消]
5.2.1 绘制直线轴网
5.2.1.3 设计实例
设计实例1：直线轴网
某中学学生宿舍
下开间：4×3900，4200，4×3900，如图5-3所示。
5.2.1 绘制直线轴网
图5-3 轴网对话框中下开间的输入 图5-4 轴网对话框中左进深的输入
5.2.1 绘制直线轴网
表5-1 轴网数据举例2
图5-5 完成后的轴网
下开间 3 600，3 300，3 900 左进深 3 600，2 700，2 400，2 700
上开间 3 000，3 900，3 900 右进深 3 600，1 200，1 500，2 400，2 700
5.2.1 绘制直线轴网
图5-6　按表5-1数据绘制轴网的对话框
5.2.1 绘制直线轴网
图5-7 完成表5.1轴网数据后的轴网 图5-8　检查轴网数据
5.2.1 绘制直线轴网
图5-9　修改轴网数据
5.2.1 绘制直线轴网
图5-10　修改后的轴网数据
