第4章 创建和使用块
4.1 创建和使用普通块
4.2 创建和使用普通块带属性的块
4.3 创建和使用动态块及系统内置的块
4.1 创建和使用普通块
块是由一个或多个图形对象组成的图形单元，可以作为一个独立的对象来操作。对于已经创建的图块，我们不仅可以将其进行单独储存，还可以将其以指定的比例和旋转角度插入到其他文件中。对于已经插入的图块，还可以修改其形状，或对其进行复制、旋转和分解等操作。
4.1.1 创建和储存块

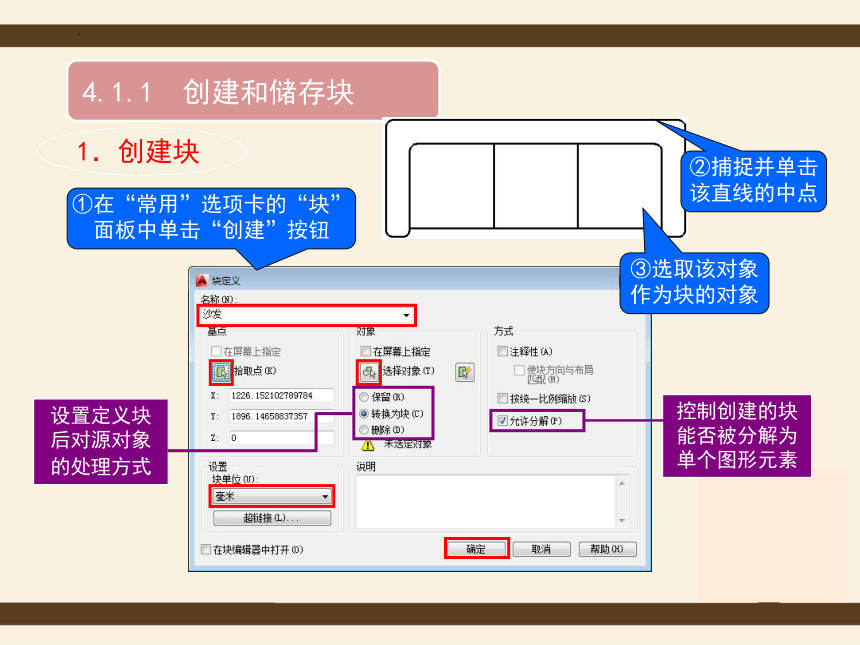

①在“常用”选项卡的“块”面板中单击“创建”按钮
设置定义块后对源对象的处理方式
控制创建的块能否被分解为单个图形元素
1．创建块
②捕捉并单击该直线的中点
③选取该对象作为块的对象

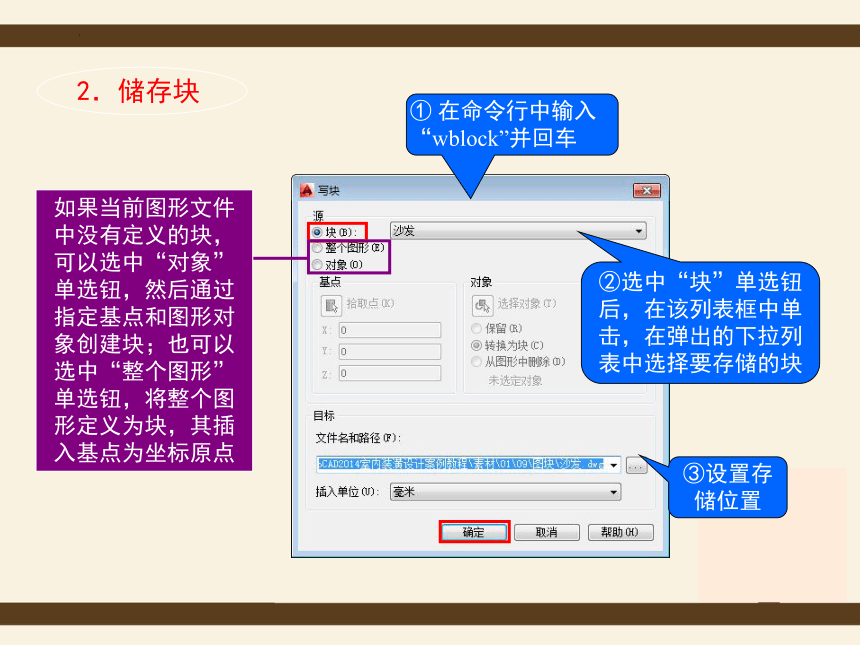

2．储存块
① 在命令行中输入“wblock”并回车
②选中“块”单选钮后，在该列表框中单击，在弹出的下拉列表中选择要存储的块
③设置存储位置
如果当前图形文件中没有定义的块，可以选中“对象”单选钮，然后通过指定基点和图形对象创建块；也可以选中“整个图形”单选钮，将整个图形定义为块，其插入基点为坐标原点
4.1.2 插入块

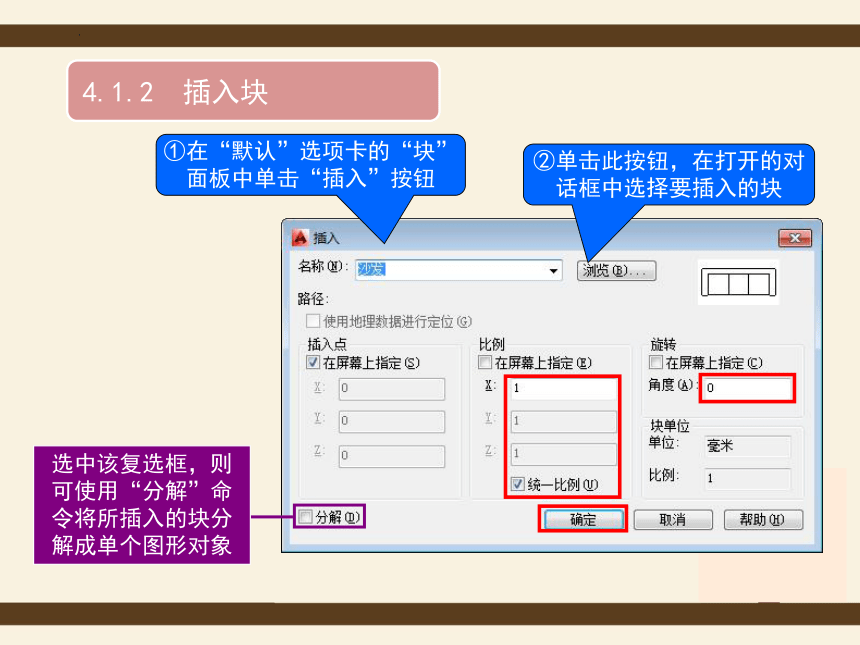

①在“默认”选项卡的“块”面板中单击“插入”按钮
②单击此按钮，在打开的对话框中选择要插入的块
选中该复选框，则可使用“分解”命令将所插入的块分解成单个图形对象

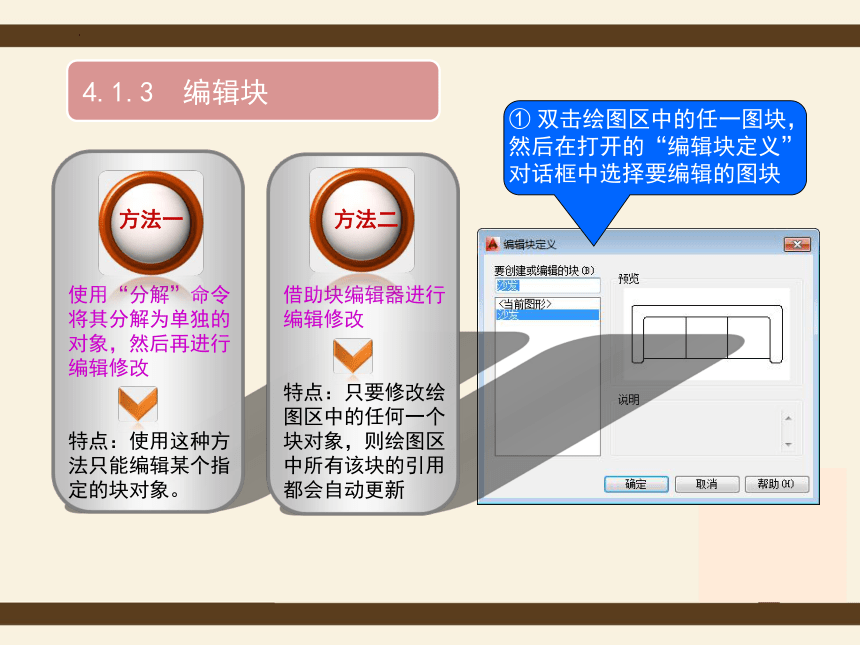

4.1.3 编辑块
使用“分解”命令将其分解为单独的对象，然后再进行编辑修改
特点：使用这种方法只能编辑某个指定的块对象。
方法一
借助块编辑器进行编辑修改
特点：只要修改绘图区中的任何一个块对象，则绘图区中所有该块的引用都会自动更新
方法二

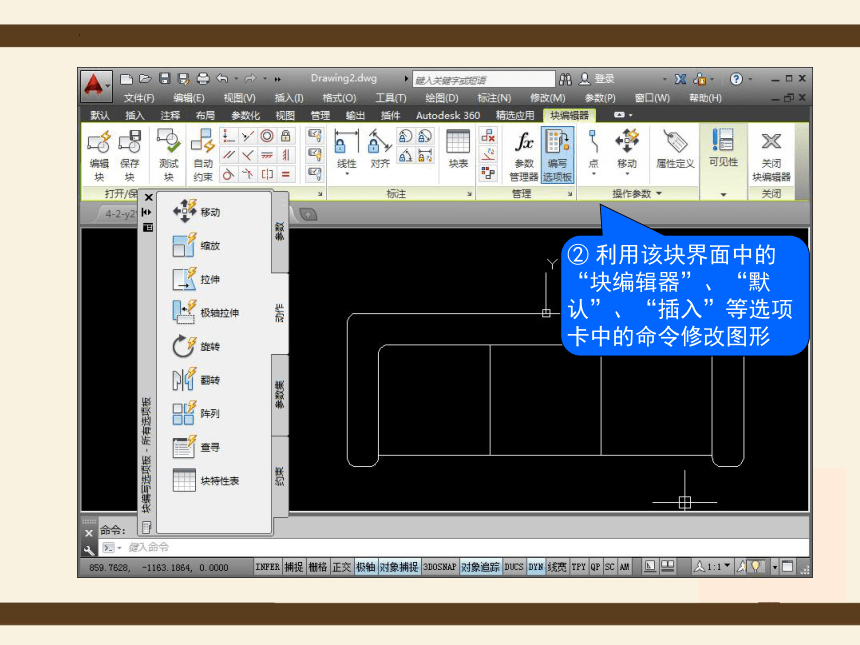

① 双击绘图区中的任一图块，然后在打开的“编辑块定义”对话框中选择要编辑的图块
② 利用该块界面中的“块编辑器”、“默认”、“插入”等选项卡中的命令修改图形
4.2 创建和使用带属性的块
在AutoCAD中，除了可以创建普通块外，还可以创建带有附加信息的块，这些附加信息被称为属性。这些属性好比附于商品上面的标签，可包含块中的所有可变参数，从而方便用户进行修改。
4.2.1 创建带属性的块
①在“插入”选项卡的“属性”面板中单击“定义属性”按钮
②指定属性的放置位置
③采用同样的方法设置其他属性
1．注写属性文字
修改标记和提示内容
2．创建带属性的块
①在“插入”选项卡的“块”面板中单击“创建”按钮
注意：
创建属性块时，若选中“转换为块”单选钮，系统将弹出“编辑属性”对话框。
在该对话框中可编辑修改属性文字
②选择属性文字和图形对象
4.2.2 使用带属性的块
①单击“默认”选项卡的“块”面板中单击“插入”按钮，然后选择要插入的图块
②在出现的“编辑属性”对话框中依次输入所需内容
③插入属性块效果
4.3 创建和使用动态块及系统内置的块
动态块实际上就是定义了参数及其关联动作的块。使用动态块时，我们可以利用其上的夹点直接在绘图区动态地调整该图块的形状和尺寸，而不必在块编辑器中进行修改。另外，AutoCAD还提供了一些系统内置的块，读者可根据需要直接使用这些块。
4.3.1 创建和使用动态块
要使普通块转换为动态块，首先必须为块添加参数，然后添加与参数相关联的动作。
参数：用于为块中的图形对象添加线性距离、旋转角度、对齐等参数
动作：用于为所添加的参数指定移动、缩放、拉伸和旋转等动作，该动作决定了块的动作，通常添加的动作需要与参数一致
参数集：用于为动态块添加成对的参数和动作
约束：在定义动态块时，可利用该选项卡中的按钮控制某些对象的位置及状态
①进入块编辑器界面
②添加“线性” 参数并设置夹点的个数
③为距离参数添加“拉伸”动作并选择要拉伸的对象
④采用同样的方法，依次添加“线性”参数和“拉伸”动作
⑤退出块编辑器界面单击此夹点并向右移动光标
⑥ 拉伸效果图
4.3.2 创建动态块的要点
为参数添加动作时，一定要注意所添加的参数与动作间的对应关系，否则命令行中会提示所选择的参数无效。一般情况下，我们可为线性参数添加移动、缩放和拉伸等动作，为旋转参数添加旋转动作，而不能为线性参数添加旋转动作。
创建动态块的关键是添加参数和动作。例如，要使图中所示的图形对象能够绕圆心点A旋转，则需要先为该图块添加旋转参数，然后再为该参数设置旋转动作，以及要旋转的图形对象 。
A
4.3.3 使用系统内置的块
④选中“门”图块，然后单击此夹点，可设置门的打开角度
①单击“视图”选项卡“选项板”面板中的“工具选项板”按钮，或按【Ctrl+3】键
②单击选择要插入的图块
③在命令行中设置插入比例和旋转角度，然后在绘图区单击
1．使用“工具选项板”中的块
①单击“视图”选项卡“选项板”面板中的“设计中心”按钮，或按【Ctrl+2】组合键
②右击要插入的图块，选择“插入块”选项后在打开的对话框中设置插入比例和旋转角度，最后在绘图区单击
2．使用“设计中心”中的块
