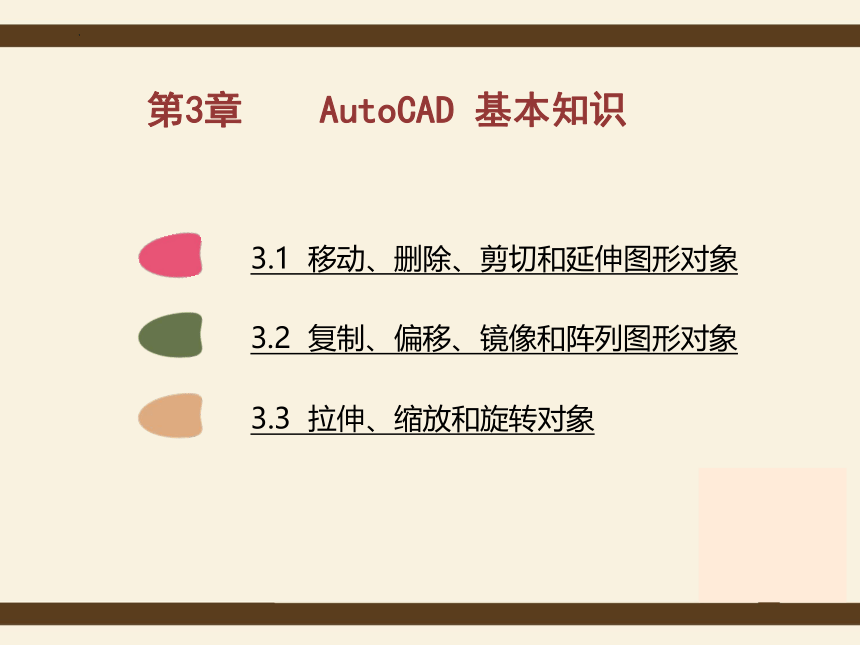

第3章 AutoCAD 基本知识
3.1 移动、删除、剪切和延伸图形对象
3.2 复制、偏移、镜像和阵列图形对象
3.3 拉伸、缩放和旋转对象

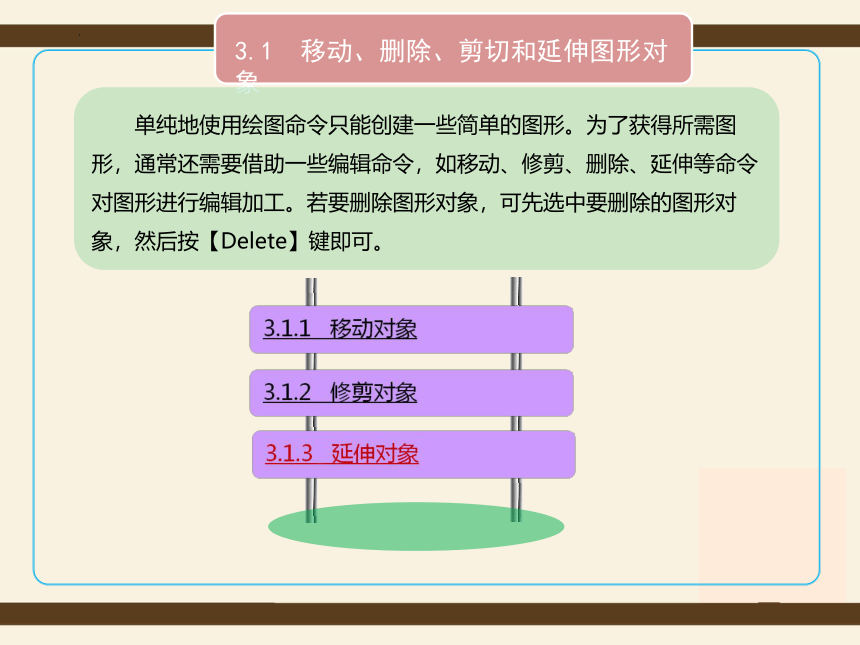

3.1 移动、删除、剪切和延伸图形对象
单纯地使用绘图命令只能创建一些简单的图形。为了获得所需图形，通常还需要借助一些编辑命令，如移动、修剪、删除、延伸等命令对图形进行编辑加工。若要删除图形对象，可先选中要删除的图形对象，然后按【Delete】键即可。

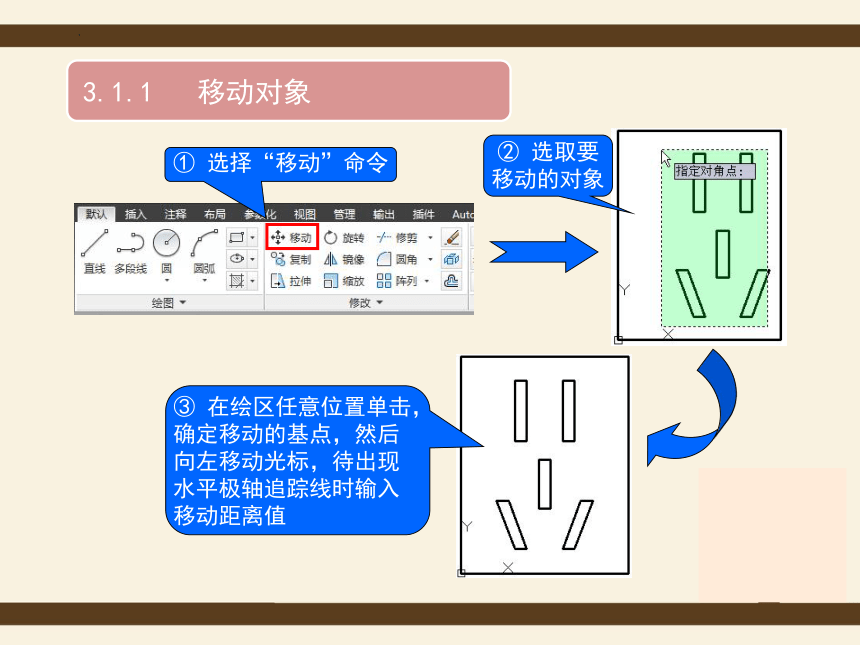

3.1.1 移动对象
① 选择“移动”命令
③ 在绘区任意位置单击，确定移动的基点，然后向左移动光标，待出现水平极轴追踪线时输入移动距离值
② 选取要移动的对象

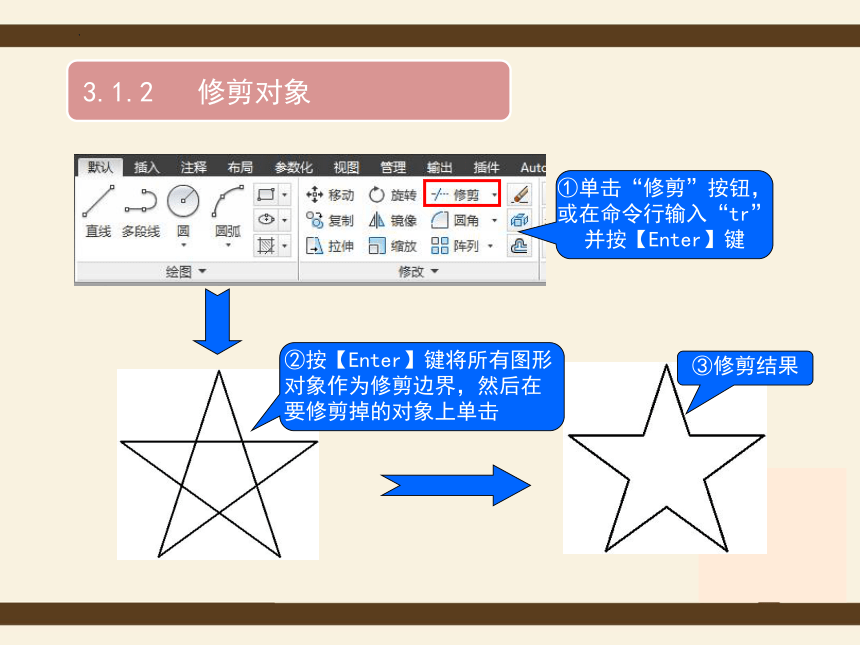

3.1.2 修剪对象
③修剪结果
②按【Enter】键将所有图形对象作为修剪边界，然后在要修剪掉的对象上单击
①单击“修剪”按钮，或在命令行输入“tr”并按【Enter】键
指定修剪边界后依次指定“边”和“延伸”选项，此时系统会自动虚拟延伸修剪边界并修剪图形
修剪结果
延伸修剪效果

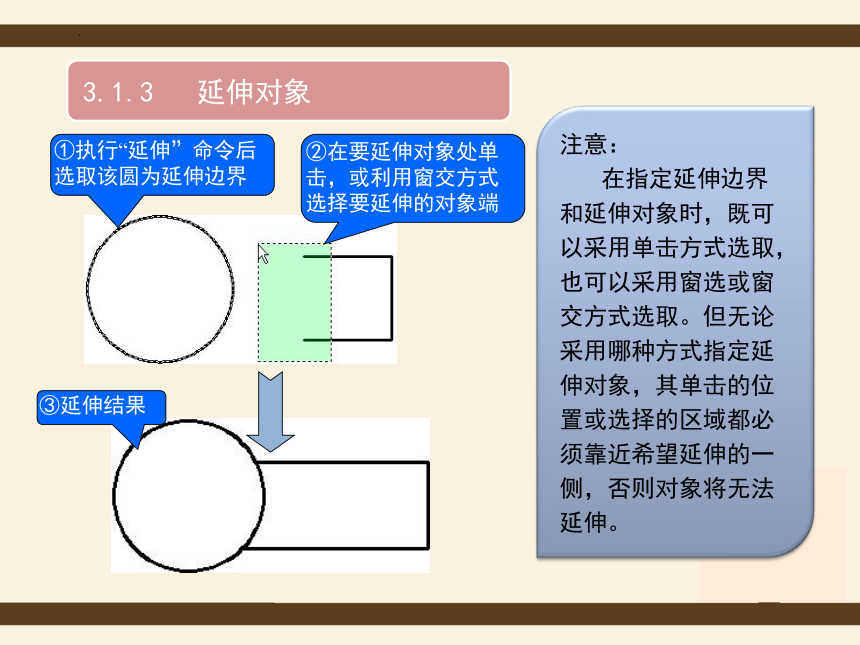

3.1.3 延伸对象
②在要延伸对象处单击，或利用窗交方式选择要延伸的对象端
①执行“延伸”命令后选取该圆为延伸边界
③延伸结果
注意：
在指定延伸边界和延伸对象时，既可以采用单击方式选取，也可以采用窗选或窗交方式选取。但无论采用哪种方式指定延伸对象，其单击的位置或选择的区域都必须靠近希望延伸的一侧，否则对象将无法延伸。

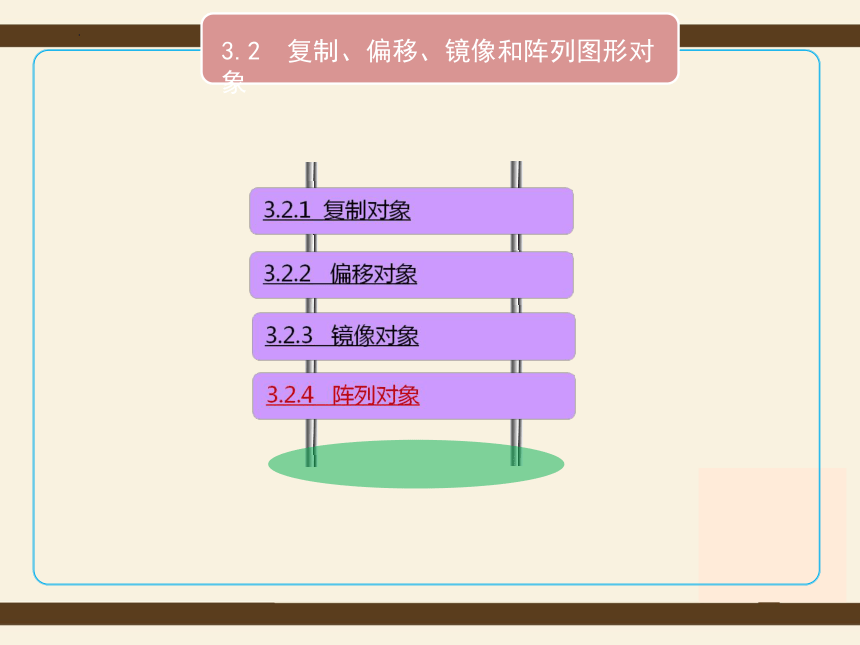

3.2 复制、偏移、镜像和阵列图形对象

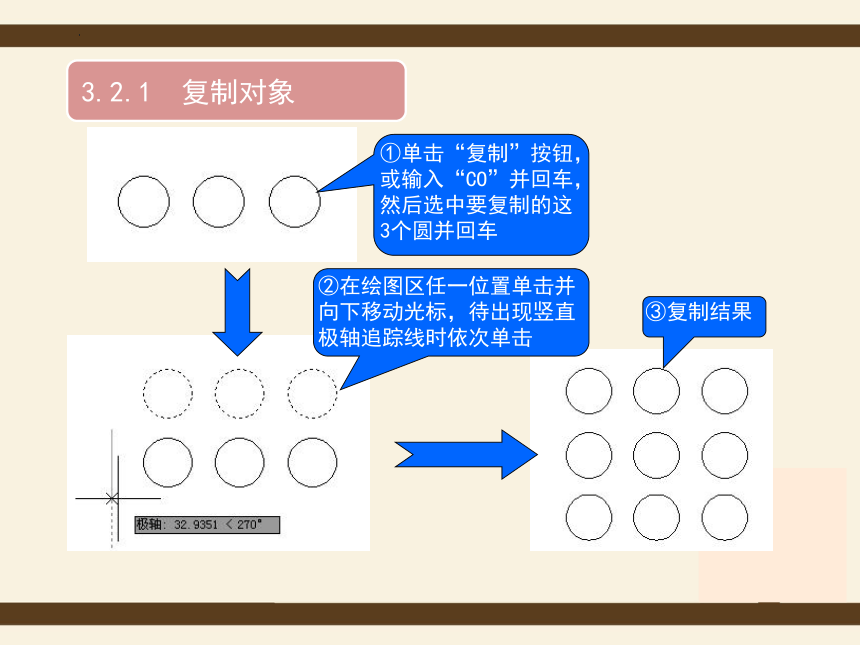

3.2.1 复制对象
①单击“复制”按钮，或输入“CO”并回车，然后选中要复制的这3个圆并回车
②在绘图区任一位置单击并向下移动光标，待出现竖直极轴追踪线时依次单击
③复制结果
3.2.2 偏移对象
利用“偏移”命令可以创建与选定对象类似的新对象，并使其处于源对象的内侧或外侧。
① 选择“偏移”命令
②指定偏移值后在要偏移的对象上单击
③要在生成对象的一侧单击，以指定偏移方向
④偏移结果
注意：
使用“偏移”命令一次只能对一个图形对象进行操作。由于上图是使用“多段线”命令绘制的封闭图形，所以偏移得到的图形对象是连续的。否则，偏移所得到的直线段之间不连续。
3.2.3 镜像对象
③镜像结果
①执行“镜像”命令，然后选择该图形
利用“镜像”命令可以在由两点定义的直线的一侧创建所选图形的对称图形。在使用该命令绘制图形时，我们还可以根据绘图需要，选择是否删除镜像源对象
3.2.4 阵列对象
矩形阵列是将所选对象按照行和列的数目、间距以及旋转角度进行复制。
1. 矩形阵列
2. 环形阵列
要将对象进行环形阵列，需要指定环形阵列的中心点、生成对象的数目以及填充角度等。
3.3 拉伸、缩放和旋转对象
3.3.1 拉伸对象
①执行“拉伸”命令
③在绘图区任一位置单击以指定拉伸的起点，然后水平向左移动光标并输入拉伸值
②采用窗交方式选取要拉伸的对象
窗交方式选取拉伸对象
矩形与交叉窗口相交，被拉伸，而圆完全包含在交叉窗口中，被移动
3.3.2 缩放对象
③缩放结果
①执行“缩放”命令
②选择缩放对象，并将该矩形的中心作为缩放基点
在缩放图形时，既可以通过输入坐标值确定基点，也可以通过选择图形中的某个特征点来确定。当确定基点后，所有要缩放的对象将以该点为中心，按指定的比例进行缩放。
3.3.3 旋转对象
使用“旋转”（“rotate”）命令可将一个或多个图形对象绕指定点旋转一定角度，在旋转过程中，还可以根据需要选择是否复制旋转对象。
①在“常用”选项卡的“修改”面板中单击“旋转”按钮后选取该图形为旋转对象
③ 输入“c”并按【Enter】键，再输入旋转角度值90
④旋转结果
②捕捉并单击端点A为旋转中心
A
