第2章 基本绘图命令
2.1 直线、构造线和射线
2.4 多线、多段线和样条曲线
2.2 点、矩形和正多边形
2.3 圆、圆弧、椭圆和椭圆弧
2.1 直线、构造线和射线

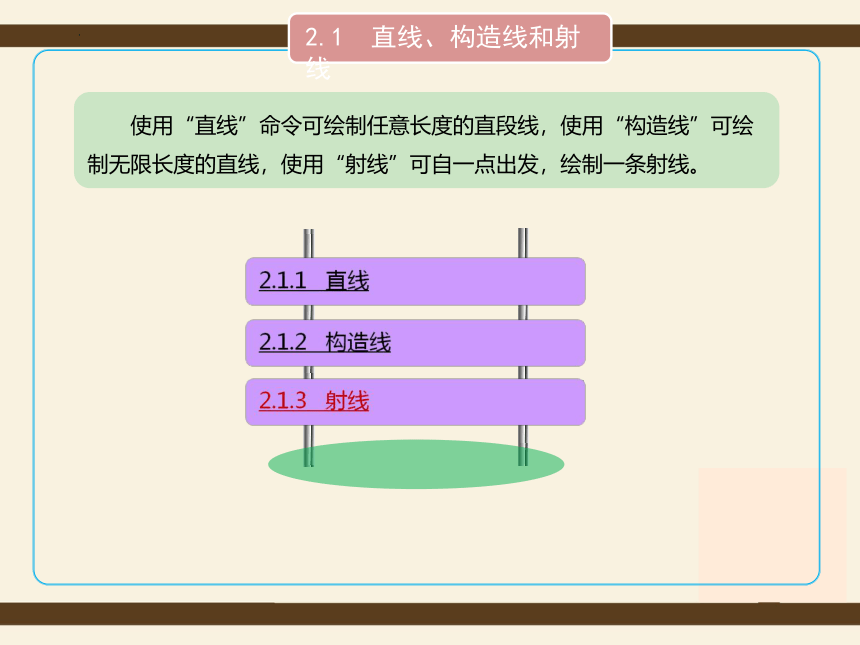

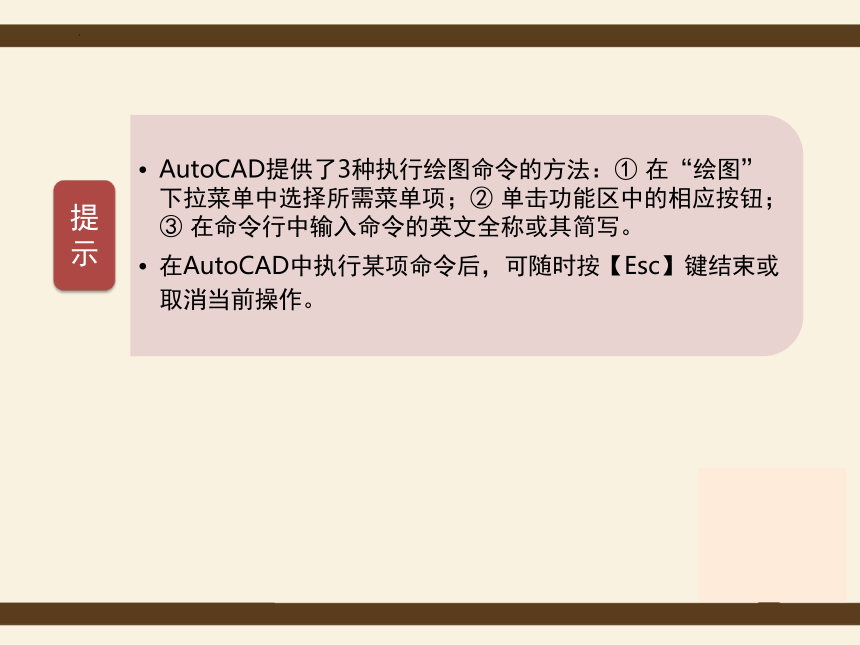

使用“直线”命令可绘制任意长度的直段线，使用“构造线”可绘制无限长度的直线，使用“射线”可自一点出发，绘制一条射线。
在“绘图”面板上单击 “直线”命令按钮，然后根据命令行提示在绘图区依次单击，以指定直线的起点 终点，最后按回车键结束命令。此外，还可以先在命令行中输入“line”并回车，然后输入起始点坐标，接着移动鼠标以给出直线的方向，最后输入直线的长度即可。

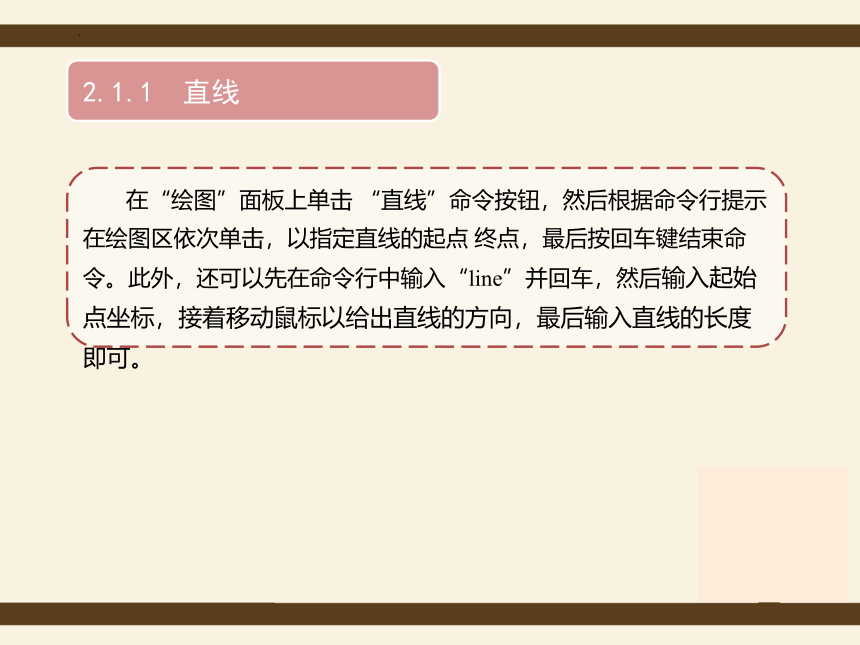

2.1.1 直线

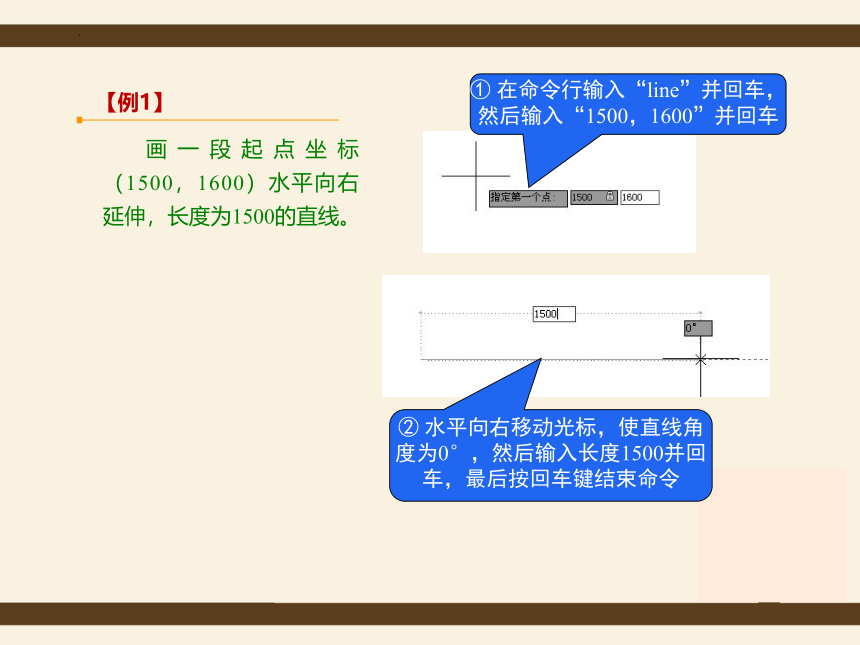

【例1】
画一段起点坐标（1500，1600）水平向右延伸，长度为1500的直线。
① 在命令行输入“line”并回车，然后输入“1500，1600”并回车
② 水平向右移动光标，使直线角度为0°，然后输入长度1500并回车，最后按回车键结束命令

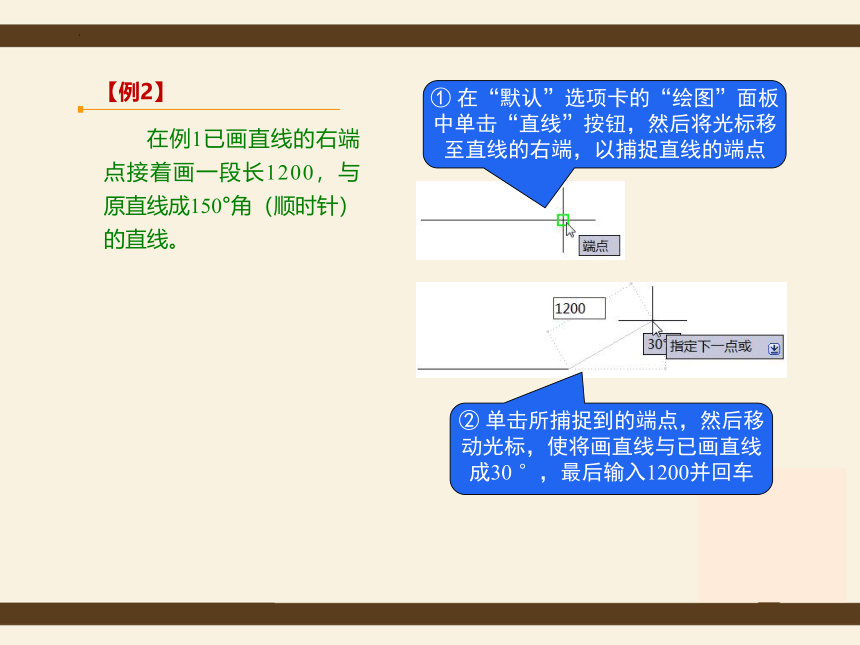

【例2】
在例1已画直线的右端点接着画一段长1200，与原直线成150°角（顺时针）的直线。
① 在“默认”选项卡的“绘图”面板中单击“直线”按钮，然后将光标移至直线的右端，以捕捉直线的端点
② 单击所捕捉到的端点，然后移动光标，使将画直线与已画直线成30 °，最后输入1200并回车
2.1.2 构造线
构造线是指两端可以无限延伸的直线段，主要用作绘图时的辅助线。利用构造线可以快速地绘制水平直线、垂直直线、具有一定角度的倾斜直线。

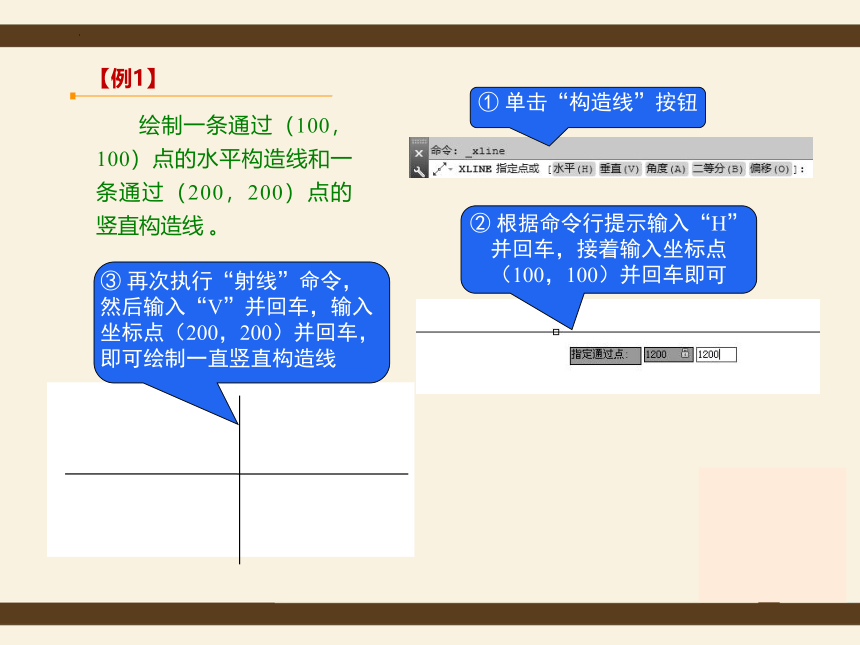

【例1】
绘制一条通过（100，100）点的水平构造线和一条通过（200，200）点的竖直构造线 。
① 单击“构造线”按钮
② 根据命令行提示输入“H”并回车，接着输入坐标点（100，100）并回车即可
③ 再次执行“射线”命令，然后输入“V”并回车，输入坐标点（200，200）并回车，即可绘制一直竖直构造线

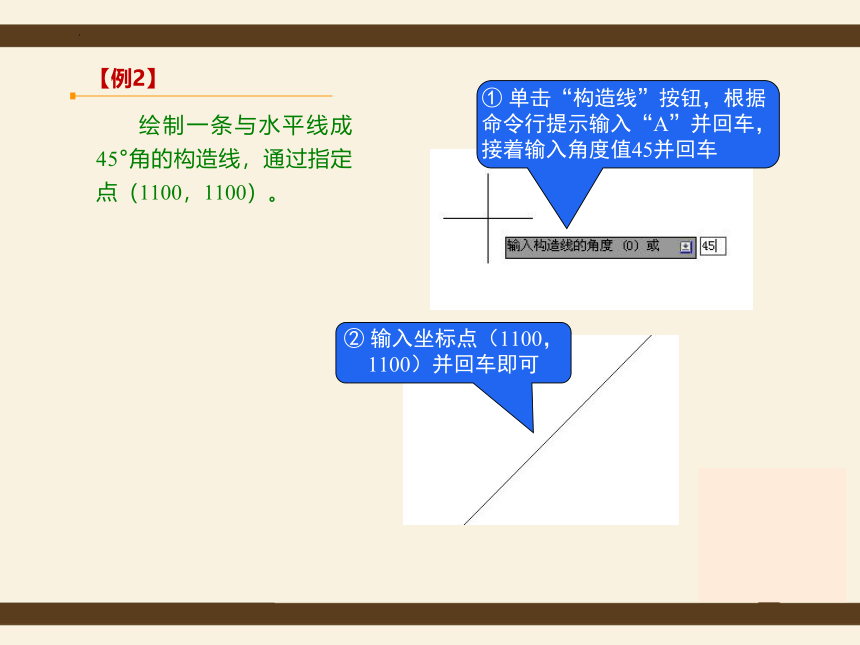

【例2】
绘制一条与水平线成45°角的构造线，通过指定点（1100，1100）。
① 单击“构造线”按钮，根据命令行提示输入“A”并回车，接着输入角度值45并回车
② 输入坐标点（1100，1100）并回车即可
A
B
【例3】

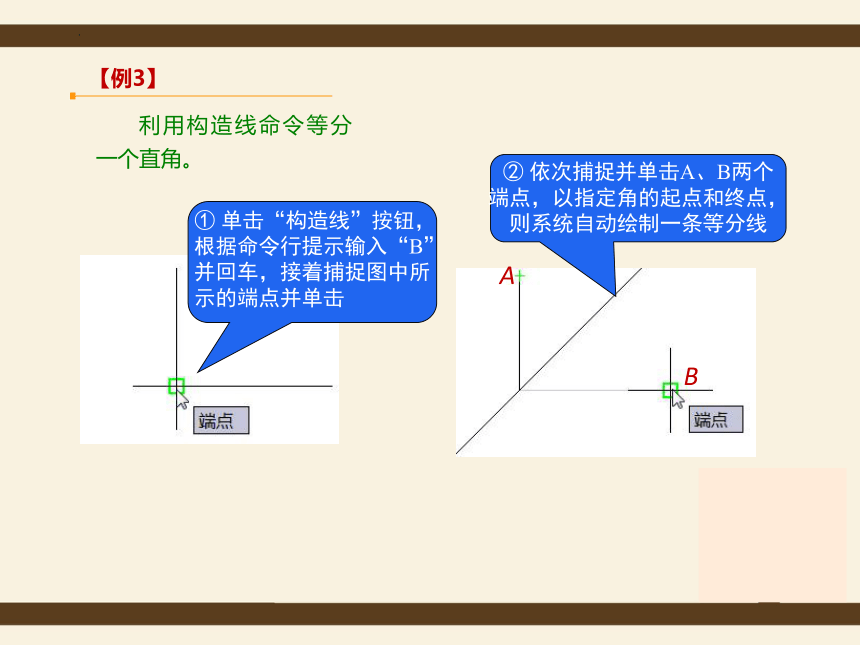

利用构造线命令等分一个直角。
① 单击“构造线”按钮，根据命令行提示输入“B”并回车，接着捕捉图中所示的端点并单击
② 依次捕捉并单击A、B两个端点，以指定角的起点和终点，则系统自动绘制一条等分线
利用此命令可以方便的绘制出一条确定端点的射线，其绘制方法与构造线类似。
2.1.3 射线

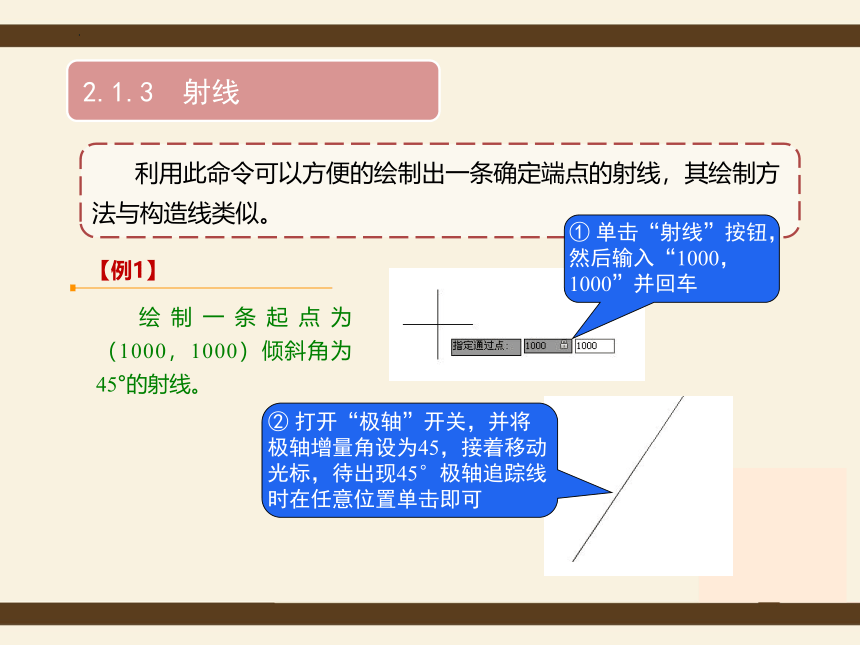

【例1】
绘制一条起点为（1000，1000）倾斜角为45°的射线。
① 单击“射线”按钮，然后输入“1000，1000”并回车
② 打开“极轴”开关，并将极轴增量角设为45，接着移动光标，待出现45°极轴追踪线时在任意位置单击即可
2.2 点、矩形和正多边形
2.2.1 点
点击“默认”选项卡的“绘图”面板下三角形按钮 ，再点击展开面板下的 按钮，或者输入“point”或“po”并回车，均可执行“点”命令。
【例1】
创建一个位于坐标（1150，1350）的点。
单击“多点”按钮，然后输入“1150，1350”并回车，接着在绘图区合适位置单击，即可绘制一个点
2.2.2 矩形
一般矩形
倒角矩形
圆角矩形
要绘制矩形，可在“常用”选项卡的“绘图”面板中单击“矩形”按钮 ，或在命令行中输入“rec”并按【Enter】键，此时命令行会出现如下提示：
指定第一个角点或 [倒角（C）/标高（E）/圆角（F）/厚度（T）/宽度（W）]：
通过选择不同选项，可为矩形指定倒角、圆角、厚度、宽度和标高等参数，也可以直接在绘图区单击，绘制一般矩形。
【例1】
绘制起点为（1000，1000），长为500，宽为600的矩形。
①单击“矩形”按钮，然后输入“1000，1000”并回车
②输入矩形的另一个角点“@500，600”并回车即可
【例2】
绘制起点坐标（1000，1000），长为500，宽为600、倒角距离均为20的矩形。
①单击“矩形”按钮，然后输入“c”并回车，以选择“倒角”选项
②依次输入矩形的第一个和第二个倒角距离20并回车
③ 输入起点坐标（1000，1000）并回车，接着输入“@500，600”并回车
【例3】
绘制起点坐标（1100，1100），长为200，宽为300，圆角半径30的矩形。
①单击“矩形”按钮，然后输入“f”并回车，以选择“圆角”选项
② 输入圆角半径30并回车
③ 输入起点坐标（1100，1100）并回车，接着输入“@200，300”并回车
2.2.3 正多边形
执行“多边形”命令后，需要依次指定多边形的边数，内接圆或外切圆的半径，或指定边长尺寸
【例1】
绘制中心点坐标（1000，1000），内接于圆且圆半径为30的正八边形。
①单击“多边形”按钮，然后输入多边形的边数“8”并回车，接着输入其中心点坐标
②采用默认选中的“内接于圆”选项，并按回车键
③ 输入外接圆的半径“30”并回车即可
2.3 圆、圆弧、椭圆和椭圆弧
2.3.1 圆
O
A
O
A
A
B
A
B
B
A
C
A
B
C
指定圆心和半径
指定圆心和直径
指定两点
指定3点
指定两个相切对象和半径
指定3个相切对象
AutoCAD提供的6种画圆命令
【例1】
利用“圆心、半径”命令绘制圆心坐标为（1000，1000）、半径为50的圆。
在“绘图”面板的“圆”下拉列表中选择“圆心，半径”命令，然后依次指定圆心坐标和圆的半径值即可
在“绘图”面板的“圆”下拉列表中选择“圆心，直径”命令，然后依次指定圆心坐标和圆 直径值即可
【例2】
绘制与两条直线相切且半径为20的圆。
① 在“绘图”面板的“圆”下拉列表中选择“相切，相切，半径”命令，然后依次在这两条直线上单击
② 输入半径值“20”并回车即可
2.3.2 圆弧
各命令的绘制方法
圆弧的方向有顺时针和逆时针之分。默认情况下，系统按逆时针方向绘制圆弧。因此，在绘制圆弧时一定要注意圆弧起点和端点的相对位置，否则有可能导致所绘制的圆弧与预期圆弧的方向相反。
B
C
【例1】
利用“圆弧”命令，过正五边形上任意三个点绘制一段圆弧。
① 在“绘图”面板的“圆弧”下拉列表中选择“三点”命令，然后指定圆弧的起点
③ 圆弧绘制效果
② 依次单击B、C两点
2.3.3 椭圆
椭圆命令
【例1】
利用椭圆命令绘制圆心位于坐标（1000，1000）、长轴长度为80、短轴长度为40的椭圆。
① 在“绘图”面板的“椭圆”下拉列表中选择“圆心”命令，然后指定圆心，接着输入椭圆长轴的半径尺寸40并回车
② 输入椭圆的短轴的半径尺寸20并回车
2.3.4 椭圆弧
【例1】
绘制矩形的内切椭圆弧。
① 选择“椭圆弧”命令，然后依次指定椭圆弧的长轴的起点和终点
② 指定椭圆弧短轴长度
③ 依次指定椭圆弧的起点和终点位置
④椭圆弧效果
2.4 多线、多段线和样条曲线
2.4.1 绘制多线
1.设置多线样式
2.绘制多线
3.编辑多线
建筑施工图中的墙体和窗户虽然可以使用“偏移”命令来绘制，但绘图过程比较繁琐。为此，AutoCAD提供了专门用于绘制墙体和窗户平面图形的 “多线（mline）”命令。
利用“多线样式（mlstyle）”命令可以设置多线中平行线的数量、每条线的颜色、线型，以及相邻线条间的距离等，还可以设置多线起点和端点的样式。
① 选择“格式”＞“多线样式”菜单，或输入“ML”
③ 设置多线样式
② 输入多线样式名称
绘制多线时，命令行是会给出如下提示：
指定起点或[对正（J）/比例（S）/样式（ST）]:
上对正
无
下对正
对正：设置多线的对正方式。值得注意的是，此处的对正是相对于多线的起点位置而言的。
比例：按所设置的比例将各多线元素间的间距进行放大或缩小，但对多线元素的线型比例无效。
样式：选择该选项，可直接输入要使用的多线样式名称，或在命令行中输入“？”并按【Enter】键，此时命令行中将列出该文件中的所有多线样式。用户可根据需要，输入所需样式名称 。
③依次在要编辑的两个多线的接口处单击
④编辑结果
①双击绘图区中的任一多线对象，打开该对话框
②单击选择编辑命令
2.4.2 多段线
执行“多段线”命令后在绘图区单击一点作为起点，此时命令行为“指定下一个点或[圆弧（A） 半宽（H） 长度（L） 放弃（U） 宽度（W）]:”
根据需要选择所需选项，如选择圆弧选项后，命令行将提示“指定圆弧的端点或[角度（A） 圆心（CE） 方向（D） 半宽（H） 直线（L） 半径（R） 第二个点（S） 放弃（U） 宽度（W）]:”此时，可根据需要绘制圆弧。
多段线的宽度为2
2.4.3 样条曲线
样条曲线的形状是由绘图时所指定的一系列点的位置来确定的。
①
②
③
④
①
②
③
④
样条曲线拟合
样条曲线控制点
1．绘制样条曲线
拖动拟合点调整样条曲线
拖动控制点调整样条曲线
单击此夹点，在弹出的快捷菜单中选择“拟合”或“控制点”菜单项，可将曲线上的夹点转换为控制点或拟合点显示
2．编辑样条曲线
