第3章 CAD操作实例2
建筑 CAD
3.2.4 作五星红旗
3.2.4.1 作大五角星

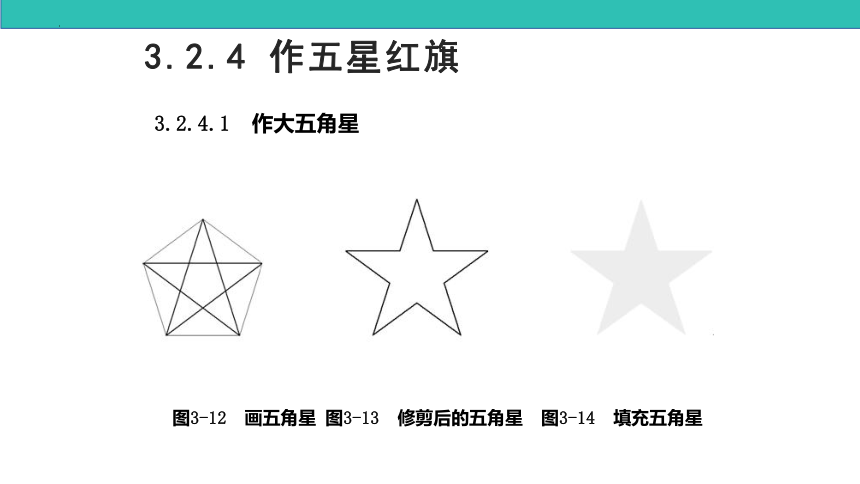

图3-12 画五角星 图3-13 修剪后的五角星 图3-14 填充五角星
3.2.4 作五星红旗

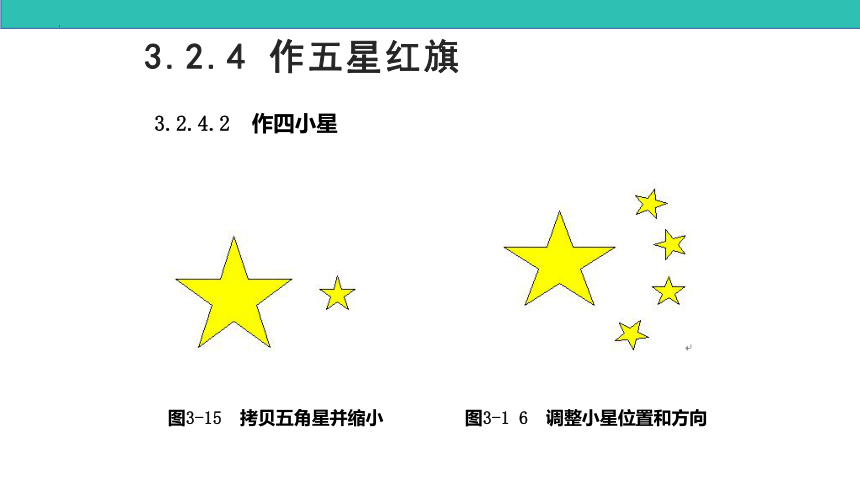

图3-15 拷贝五角星并缩小 图3-1 6 调整小星位置和方向
3.2.4.2 作四小星
3.2.4 作五星红旗

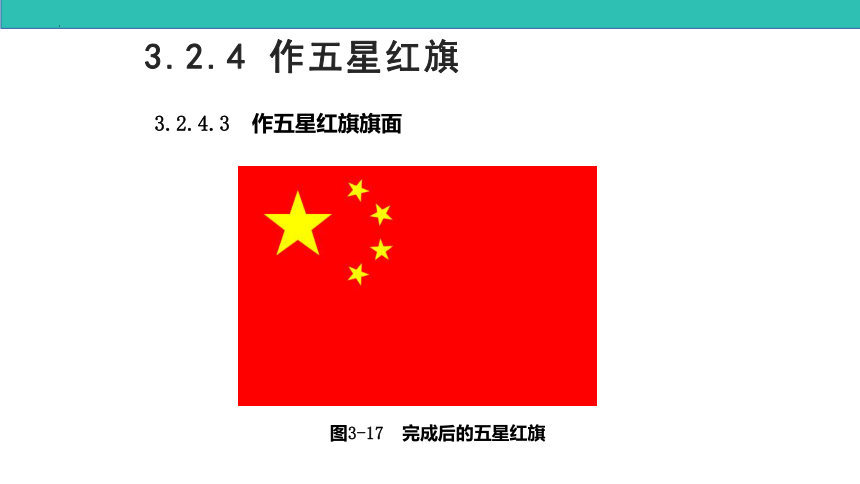

图3-17 完成后的五星红旗
3.2.4.3 作五星红旗旗面
3.2.5 美国国旗作法
首先分析美国国旗的组成，如图3-18所示，由13条红白条组成。红边在外，即7根红条6根白条，左上角是蓝底，50颗白色星。
图3-18 美国国旗
3.2.6 绘莲花图案
在CAD绘制建筑平面图时经常需要绘制一些物体的平面图，如桌、椅、盆景等，大部分对象都是有专用图库可直接调用。

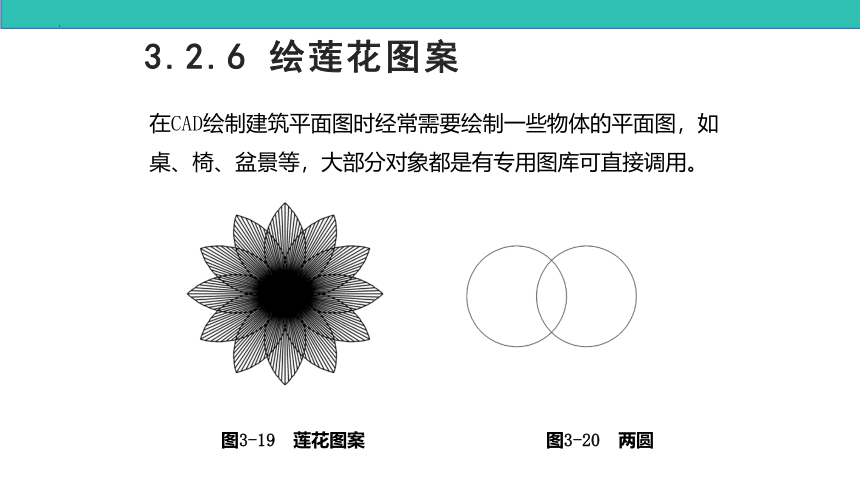

图3-19 莲花图案 图3-20 两圆
3.2.6 绘莲花图案

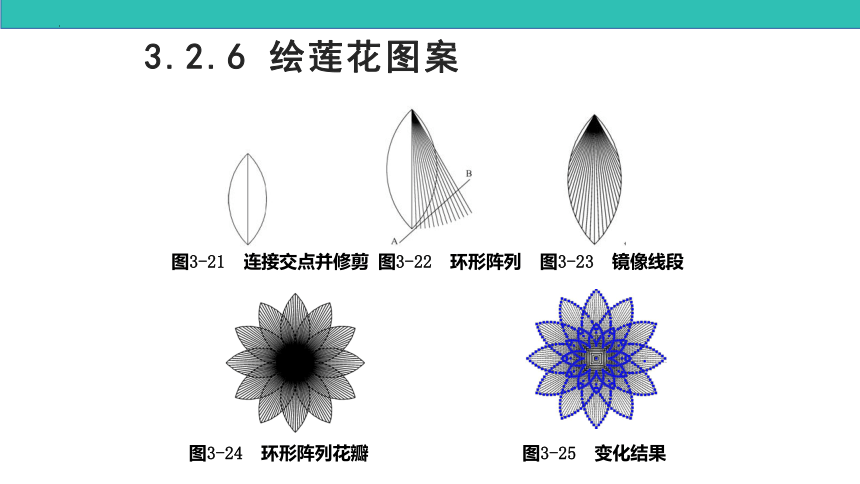

图3-21 连接交点并修剪 图3-22 环形阵列 图3-23 镜像线段
图3-24 环形阵列花瓣 图3-25 变化结果

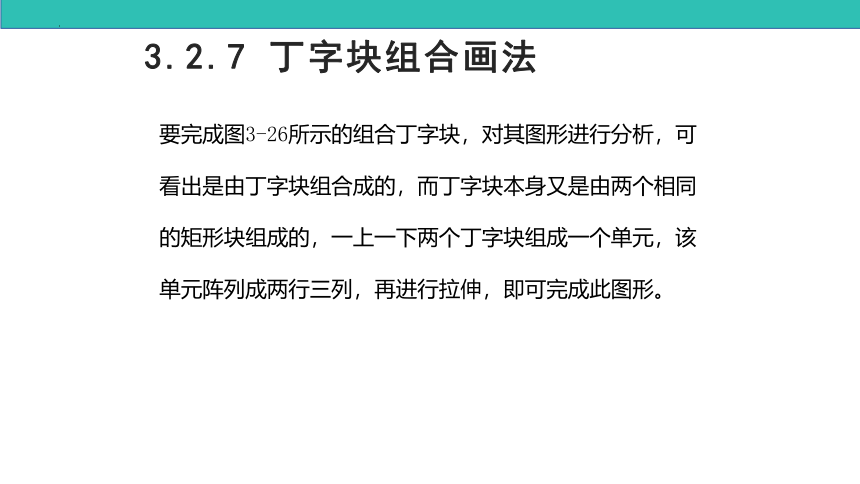

3.2.7 丁字块组合画法
要完成图3-26所示的组合丁字块，对其图形进行分析，可看出是由丁字块组合成的，而丁字块本身又是由两个相同的矩形块组成的，一上一下两个丁字块组成一个单元，该单元阵列成两行三列，再进行拉伸，即可完成此图形。
3.2.7 丁字块组合画法

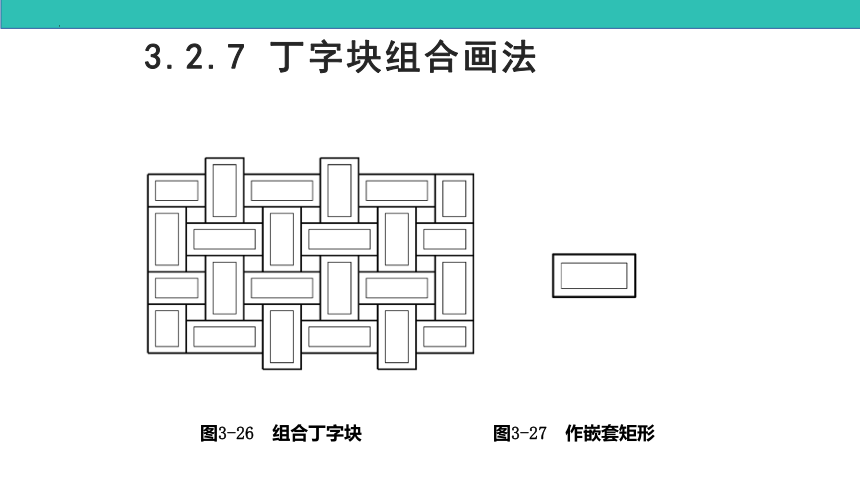

图3-26 组合丁字块 图3-27 作嵌套矩形
3.2.7 丁字块组合画法
图3-28 丁字块图形 图3-29 镜像丁字块移动 图3-30 阵列的单元体
3.2.7 丁字块组合画法
图3-31 阵列的单元体
3.2.7 丁字块组合画法
图3-32 单元体阵列后 、 图3-33 C窗选定突出部分单元体
3.2.8 多圆堆栈
下面的图形可以看成是一堆钢管，如果要画出图3-34所示的图形，一般人肯定是要想到通过几何计算，将圆的直径求出，显然这是一个比较复杂的过程，而且计算中有开方，计算的结果将出现小数，也给精确作图带来很大困难。对于这种问题可以采用CAD软件的有关命令，尤其是用对齐命令的方法来解决。
3.2.8 多圆堆栈
图3-34 一堆钢管 图3-35 作一个圆
图3-36 一行五列阵列
3.2.8 多圆堆栈
图3-39 多余的圆删除后 图3-40 左下角出现“延迟切点”时点击
图3-37 60°直线 图3-38 极坐标方式拷贝
3.2.8 多圆堆栈
图3-43 右边和下边的公切线画出 图3-44 用圆角命令三条切线倒圆角
图3-41 上圆左边出现“延迟切点”时点击 图3-42 最左边的一条公切线画出
3.2.8 多圆堆栈
图3-45 画一条长度为100的水平线 图3-46 对齐命令
3.2.8 多圆堆栈
图3-47 结果图形 图3-48 变成其他数据
3.2.9 渐变色填充实例
（1）绘制一棵树的轮廓,如图3-49（a）所示。
（2）“Bhatch”→“渐变色”标签。
（3）选择“双色”，在“选择颜色”对话框中选择“索引颜色”标签，拾取绿和黄。
（4）选择“半球形”，在树冠区域拾取点，预览并右键确认。
3.2.9 渐变色填充实例
（5）回车重新打开“填充”对话框。选择“单色”，在“选择颜色”对话框中选择“索引颜色”标签，拾取棕色。
（6）选择“反转圆柱形”，在树干区域拾取点，预览并右键确认。
（7）填充之后的图形见图3-49（b）。
3.2.9 渐变色填充实例
图3-49 用“渐变色填充”对图形上色
