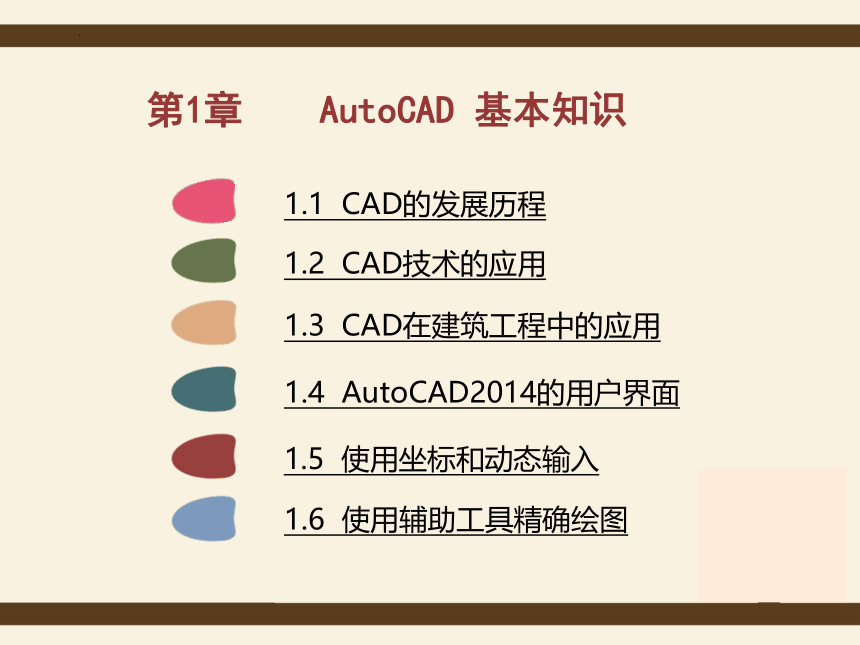

第1章 AutoCAD 基本知识
1.1 CAD的发展历程
1.4 AutoCAD2014的用户界面
1.2 CAD技术的应用
1.3 CAD在建筑工程中的应用
1.6 使用辅助工具精确绘图
1.5 使用坐标和动态输入

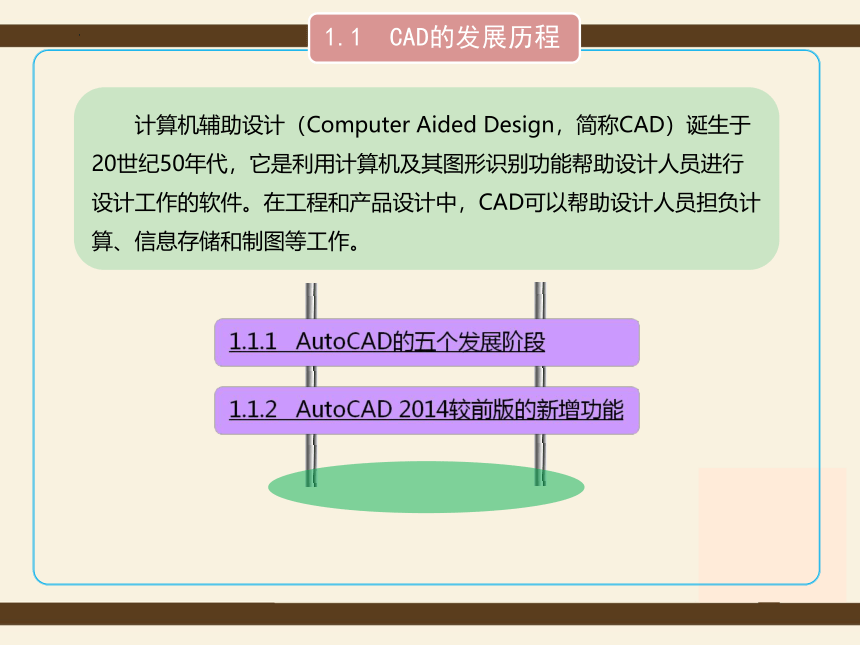

1.1 CAD的发展历程
计算机辅助设计（Computer Aided Design，简称CAD）诞生于20世纪50年代，它是利用计算机及其图形识别功能帮助设计人员进行设计工作的软件。在工程和产品设计中，CAD可以帮助设计人员担负计算、信息存储和制图等工作。
AutoCAD是由美国Autodesk公司于20世纪80年代初开发的一种计算机辅助设计软件。1982年Autodesk公司首次推出了AutoCAD 1.0版本，经过不断的完善，现已成为国际上应用最广泛的绘图工具。

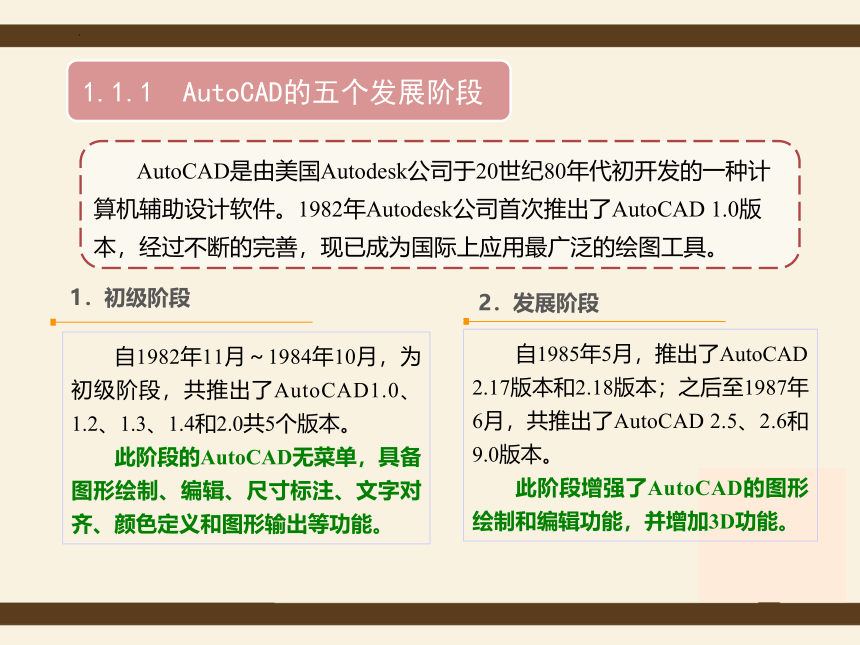

1.1.1 AutoCAD的五个发展阶段
1．初级阶段
自1982年11月～1984年10月，为初级阶段，共推出了AutoCAD1.0、1.2、1.3、1.4和2.0共5个版本。
此阶段的AutoCAD无菜单，具备图形绘制、编辑、尺寸标注、文字对齐、颜色定义和图形输出等功能。
2．发展阶段
自1985年5月，推出了AutoCAD 2.17版本和2.18版本；之后至1987年6月，共推出了AutoCAD 2.5、2.6和9.0版本。
此阶段增强了AutoCAD的图形绘制和编辑功能，并增加3D功能。

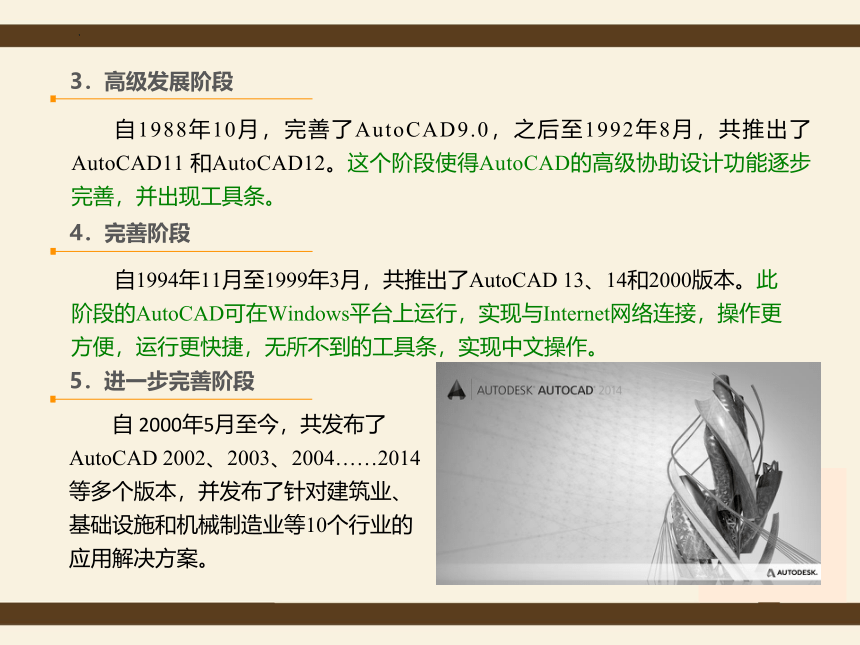

3．高级发展阶段
自1988年10月，完善了AutoCAD9.0，之后至1992年8月，共推出了AutoCAD11 和AutoCAD12。这个阶段使得AutoCAD的高级协助设计功能逐步完善，并出现工具条。
4．完善阶段
自1994年11月至1999年3月，共推出了AutoCAD 13、14和2000版本。此阶段的AutoCAD可在Windows平台上运行，实现与Internet网络连接，操作更方便，运行更快捷，无所不到的工具条，实现中文操作。
5．进一步完善阶段
自 2000年5月至今，共发布了AutoCAD 2002、2003、2004……2014等多个版本，并发布了针对建筑业、基础设施和机械制造业等10个行业的应用解决方案。
1.1.2 AutoCAD 2014较前版的新增功能
AutoCAD 2014不但可以按照命令的开头字母进行搜索，还可以搜索命令的中间字符
1．智能命令搜索功能
例如，输入“ine”，则鼠标附近将会以列表的形式显示出AutoCAD中所有包含ine的命令
在“选项”对话框中“文件”选项卡的“受信任的位置”列表下，添加自己所需要的加载文件所在的文件夹目录路径，这样在手动或自动加载该应用时就不会弹出对话框让你确认了

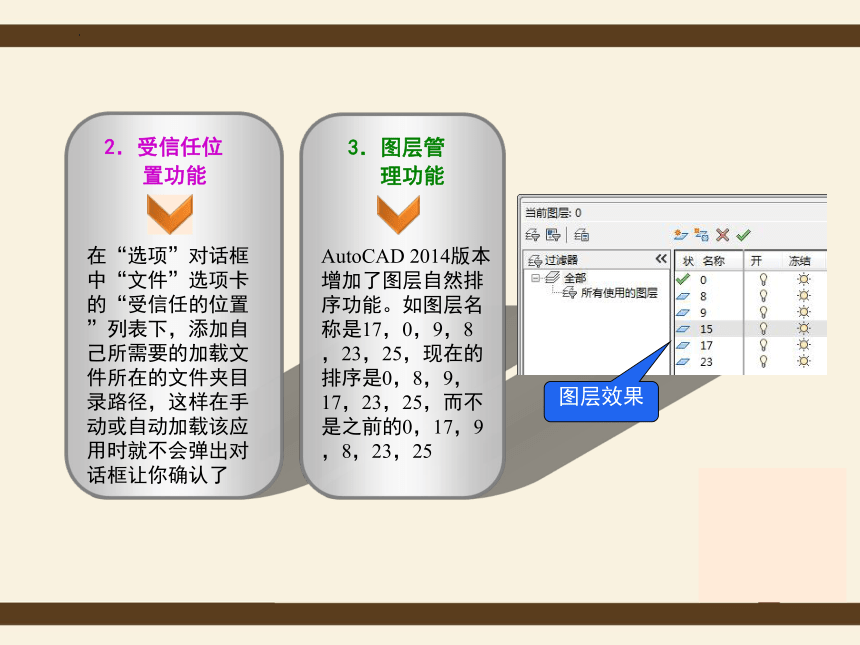

2．受信任位
置功能
AutoCAD 2014版本增加了图层自然排序功能。如图层名称是17，0，9，8，23，25，现在的排序是0，8，9，17，23，25，而不是之前的0，17，9，8，23，25
3．图层管
理功能
图层效果

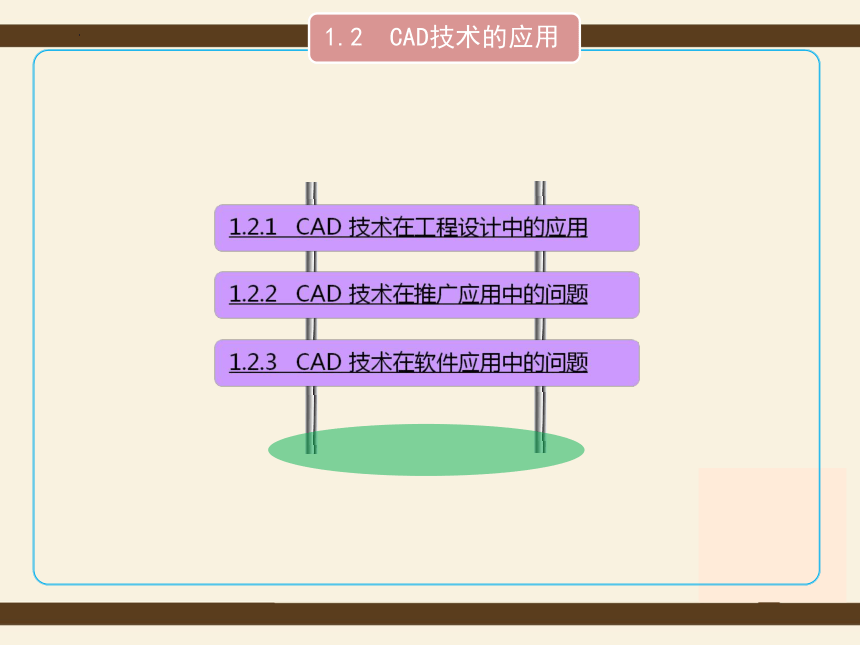

1.2 CAD技术的应用
通过多年的设计实践，CAD技术以简单、快捷、存储方便等优点，在工程设计中承担着不可替代的重要作用。 例如，被评为90年代十大建筑的《外交部办公大楼》、《北京国际饭店》、《北京图书馆》等，由于使用了CAD技术，使得设计工作量大大减少，提高了设计质量，缩短了设计周期，创造了巨大的经济效益和社会效益。
随着CAD技术的不断发展，其覆盖的工作领域也不断地扩大，如工程设计CAD项目的管理、初步设计、分析计算、绘制工程、统计优化等。

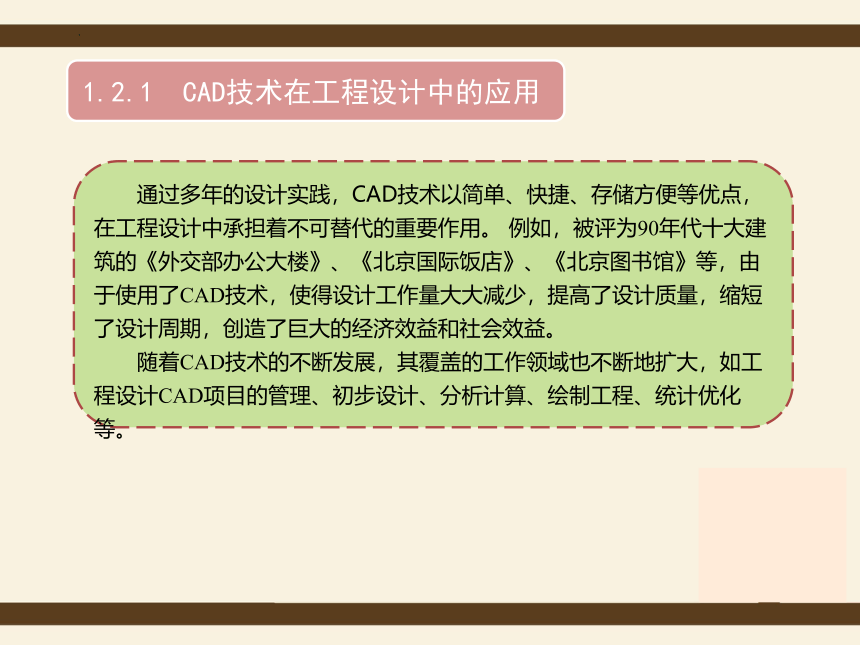

1.2.1 CAD技术在工程设计中的应用
此外， Autodesk公司开发的AutoCAD软件除上述特点外，还具有三维立体功能，即建筑物模型的建立，可由二维图形拉伸后生成三维图形，并可对三维模型进行方案优化、渲染和制作动画，从而达到真实感的效果。此外，AutoCAD软件具有LISP语言编程，可由用户进行二次开发，与高级语言（如数据库管理程序、C语言等）连接的功能使之应用更加广泛。
一个工程设计项目，从方案出来到设计完成过程中要经历多次改动，使用CAD技术后，就不再是件麻烦的事情了，你只需打开电脑，在屏幕上利用编辑命令进行删改，直到满意后保存起来，由打印机输出，这是原来传统的设计方式无法比拟的。
1.2.2 CAD技术在推广应用中的问题
应用CAD技术是设计类企业生存和发展的必由之路。要尽快普及和使用这一现代化技术，应优先考虑CAD技术发展的必要投入，保证CAD技术工作顺利开展；同时，又要避免盲目投资，造成设备的闲置，带来不必要的损失。
CAD技术高水平应用是将硬件设备、网络、各种CAD软件包、电子图库、质量保证体系、经营管理、财务、培训等集合成为一个整体系统，并且有效地管理起来，才能正常运行，从而才能最大限度地发挥系统效益。
1.2.3 CAD技术在软件应用中的问题
1.3 CAD在建筑工程中的应用
1.4 AutoCAD 2014的用户界面
标题栏
“应用程序”按钮
十字光标
绘图区：AutoCAD的绘图区是无限大的，用户可在其中绘制任意尺寸的图形
命令行
状态栏
导航栏
坐标系
单击绘图区下方的“模型”、“布局1”或“布局2”标签，可在模型空间和图纸空间之间相互切换。通常情况下，用户总是先在模型空间中绘制图形，绘图结束后再转至图纸空间进行图纸的打印输出
快速访问工具栏
ViewCube工具：绘制三维图形时，单击或单击并拖动该工具中的某一方向标识，可以方便地调整当前视图的投影方向
功能区
视窗最上面中间位置的是该窗口的标题栏，由当前正在运行的程序名称和用户正在使用的图形文件组成。一般情况下，初次打开软件时显示的文件名为Drawing1.dwg。如果打开已经保存的图形文件，标题栏将显示该文件的名称。
1． 标题栏
1.4 AutoCAD 2014的用户界面
单击“应用程序”按钮，可以查看最近使用文档、修改软件设置和退出软件。快速访问工具栏包括新建、打开、保存、另存为、打印、放弃和重做7个命令。
2．“应用程序”按钮和快速访问工具栏
3．功能区
如果某个面板下方有三角按钮，则表示该面板中还隐藏着其他命令，单击该三角按钮可显示隐藏的命令。此外，展开面板后，单击其左下角的按钮，可使该面板保持展开状态
在功能区任意位置单击鼠标右键，可利用弹出的快捷菜单控制各选项卡及面板的显示与隐藏
单击此按钮，在弹出的下拉列表中选择“显示菜单栏”选项，可显示传统的经典菜单栏
依次单击该三角按钮，可收缩和展开功能区
选项卡
命令按钮
面板
4．绘图区
绘图区是用户绘图的区域，类似于手工绘图时的图纸。绘图区除了显示图形外，通常还会显示坐标系和十字光标等。
5．绘图区
命令行用于输入各种命令的名称及参数，并显示当前所执行命令的提示信息。
6．状态栏
取消此选项，状态栏中的精确绘图开关将以文字形式显示
状态栏位于AutoCAD操作界面的最下方，主要用于显示当前十字光标的坐标值，以及控制用于精确绘图的推断约束、捕捉、栅格、正交、极轴、对象捕捉、对象追踪等功能的打开与关闭。
用于精确绘图的功能按钮
1.5 使用坐标和动态输入
在AutoCAD中，可通过输入绝对直角坐标、绝对极坐标和相对坐标等确定图形对象的位置和大小。此外，打开状态栏中的“动态输入”开关，可在光标附近查看命令的提示信息、光标当前所在位置的坐标、所选对象的长度和角度尺寸等内容，从而更加方便地辅助绘图。
绝对直角坐标：是从（0，0）点出发的位移，可以使用分数、小数等形式表示点的X、Y、Z坐标值，坐标值间用逗号（半角符号）隔开，如（8，6.7）、（20/5，40）等。
绝对极坐标：是从（0，0）点出发的位移，输入时需指出X轴方向上点距（0，0）点的位移，以及该点和（0，0）点的连线与X轴正方向的夹角。位移和角度值之间用“＜”分开，且规定X轴正向为0°，Y轴正向为90°，如15＜65、8＜30都是合法的绝对极坐标。
相对坐标：是指相对于前一点的位移，其表示方法是在绝对坐标表达式前加“@”符号，如@4，7和@16＜30。其中，相对极坐标中的角度是新点和上一点的连线与X轴正方向的夹角。
1.5.1 坐标输入
1.5.2 使用DYN（动态输入）
单击状态栏中的“动态输入”开关按钮 或按快捷键【F12】，可打开或关闭动态输入。启用动态输入后，在绘图和编辑图形时，将在光标附近显示关于该命令的提示信息、光标当前所在位置的坐标，以及所选对象的尺寸值、长度和角度变化等内容。
尺寸值
角度变化
相对极坐标
提示信息
坐标
1.6 使用辅助工具精确绘图
在AutoCAD中，利用捕捉功能可控制光标的移动距离；利用栅格可快速查询对象之间的距离；利用正交和极轴追踪功能可绘制水平、垂直或倾斜直线；利用对象捕捉可精确地捕捉对象的特征点；利用对象捕捉追踪功能可使光标沿指定对象的特征点进行正交和极轴追踪。
利用状态栏中的“栅格”开关，可直观地查看对象之间的距离；利用状态栏中的“捕捉”开关，可使光标只能按照系统默认或用户定义的间距移动。
1.6.1 栅格与捕捉
若选中该单选钮，并在“极轴间距”设置区中输入极轴距离，则光标将按照设置的间距沿极轴（稍后介绍）精确移动
栅格
在状态栏中的“栅格” 或“捕捉”开关按钮上右击，在弹出的快捷菜单中选择“设置”选项
利用正交可以控制绘图时光标只能沿水平或垂直（分别平行于当前坐标系的X轴与Y轴）方向移动；利用极轴追踪可控制光标沿由极轴角定义的极轴方向移动，常用来绘制指定角度的斜线。
1.6.2 正交与极轴追踪
① 右击“极轴”开关，在弹出的快捷菜单中选择“30”选项
② 指定直线的起点后移动光标，待出现30 °极轴追踪线时输入120并回车
1.6.2 正交与极轴追踪
由于极轴追踪是按事先指定的增量角来进行追踪的，因此改变极轴增量角，极轴也会随之改变。例如，将极轴增量角设置30，则极轴分别为0°、30°、60°、90°、120°、150°等（30的整数倍）
注意：
打开“DYN”开关后，系统默认在光标附近的动态输入框中输入的数值为相对坐标，而在命令行中输入的值为绝对坐标。
极轴角度是由该对话框中的“增量角”的参数决定的
1.6.3 对象捕捉
1．“运行捕捉”模式
只要打开状态栏中的“对象捕捉”开关，则“运行捕捉”模式已开启。此时，所有启用的捕捉模式始终有效。
选中或取消选中该设置区中的复选框，可指定该捕捉模式是否开启
2.“覆盖捕捉”模式
直线的端点和象限点重合，故无法直接捕捉到象限点
要执行覆盖捕捉，可在指定点提示下输入表中的对象捕捉模式名称并按【Enter】键。如果输入多个名称，名称间以逗号分隔。
end（端点） cen（圆心） tan（切点） mid（中点） per（垂足）
nod（节点） nea（最近点） int（交点） qua（象限点）
par（平行） ext（延伸） ins（插入点） app（外观交点）
执行绘图命令后，在命令行中输入“qua”并按【Enter】键，然后再捕捉象限点
除了输入覆盖捕捉模式的名称外，还可以通过右键快捷菜单执行覆盖捕捉模式。
1.6.4 对象捕捉追踪
双向追踪：是指同时捕捉现有图形的两个特征点，并分别对其进行追踪
单向追踪：是指捕捉到现有图形的某一个特征点，并对其进行追踪
对象追踪也称为对象捕捉追踪，是指在捕捉到对象上的特征点后，可继续根据设置进行正交或极轴追踪。
