图层与线型
单元九

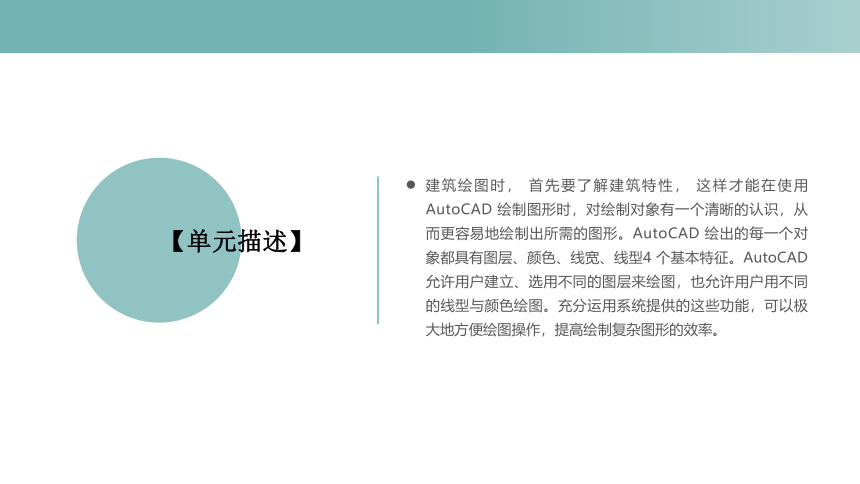

建筑绘图时， 首先要了解建筑特性， 这样才能在使用AutoCAD 绘制图形时，对绘制对象有一个清晰的认识，从而更容易地绘制出所需的图形。AutoCAD 绘出的每一个对象都具有图层、颜色、线宽、线型4 个基本特征。AutoCAD 允许用户建立、选用不同的图层来绘图，也允许用户用不同的线型与颜色绘图。充分运用系统提供的这些功能，可以极大地方便绘图操作，提高绘制复杂图形的效率。
【单元描述】

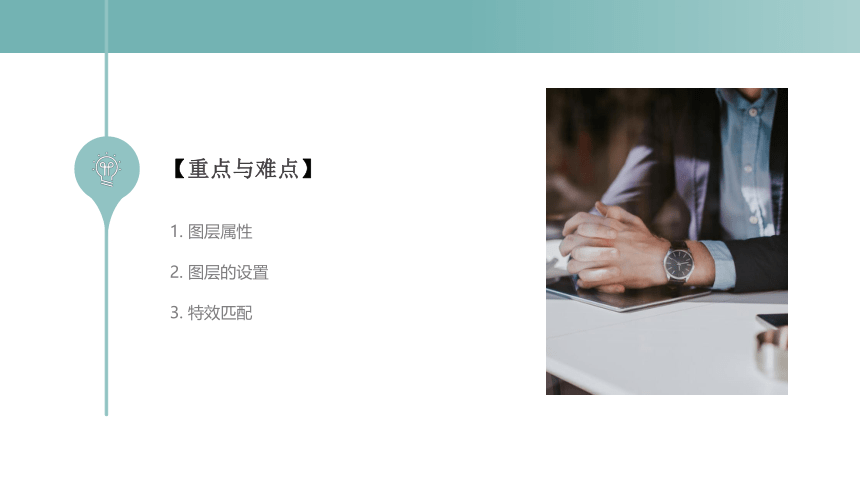

【重点与难点】
1. 图层属性
2. 图层的设置
3. 特效匹配

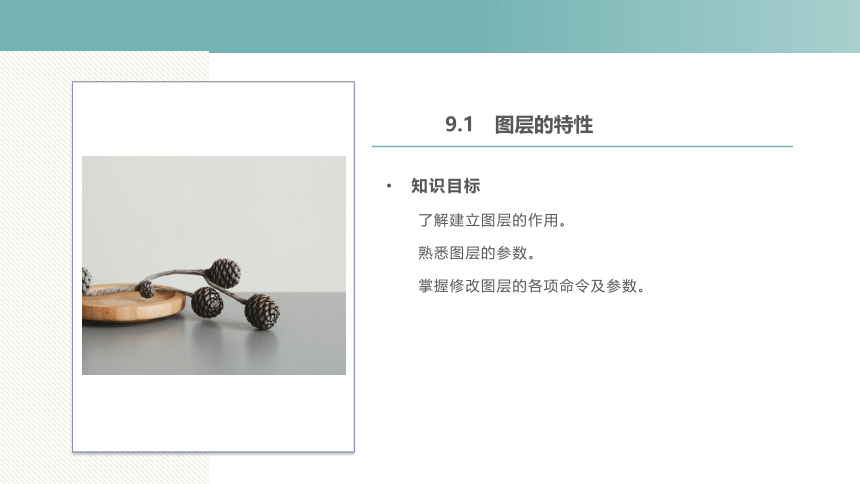

9.1　图层的特性
知识目标
了解建立图层的作用。
熟悉图层的参数。
掌握修改图层的各项命令及参数。

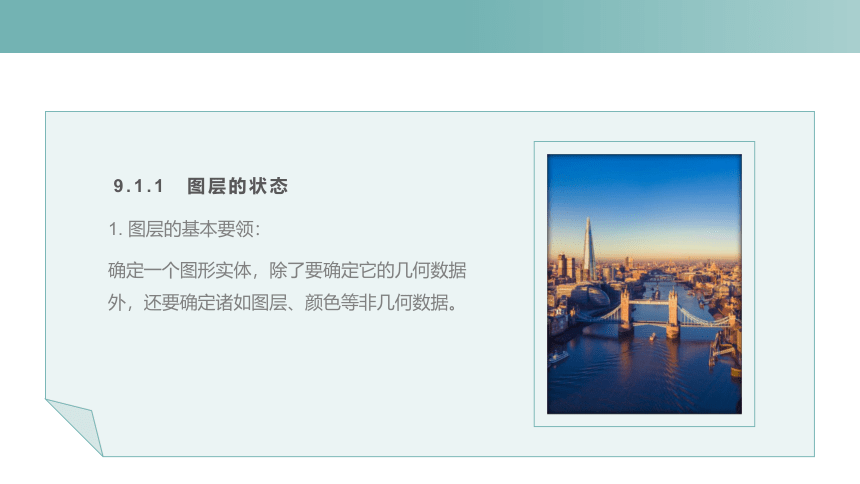

9.1.1　图层的状态
1. 图层的基本要领：
确定一个图形实体，除了要确定它的几何数据外，还要确定诸如图层、颜色等非几何数据。
2. 图层的特征：
用户可以在一幅图中指定任意数量的图层。
每一个图层都应有一个名字加以区别。
一般情况下，一图层上的实体只能是一种线型、一种颜色和一种线宽。
虽然AutoCAD 允许用户建立多个图层，但只能在当前图层上绘图。
各图层具有相同的坐标系、绘图界限、显示时的缩放倍数。
用户可以对各图层进行开（ON）、关（OFF）、冻结（Freeze）、解冻（Thaw）、锁定（Lock）与解锁（Unlock）等操作，决定各层的可见性与可操作性。

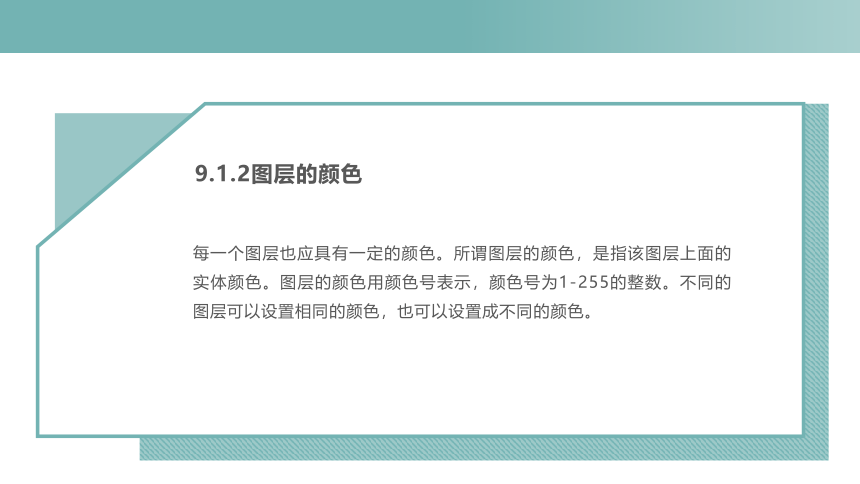

每一个图层也应具有一定的颜色。所谓图层的颜色，是指该图层上面的实体颜色。图层的颜色用颜色号表示，颜色号为1-255的整数。不同的图层可以设置相同的颜色，也可以设置成不同的颜色。
9.1.2图层的颜色

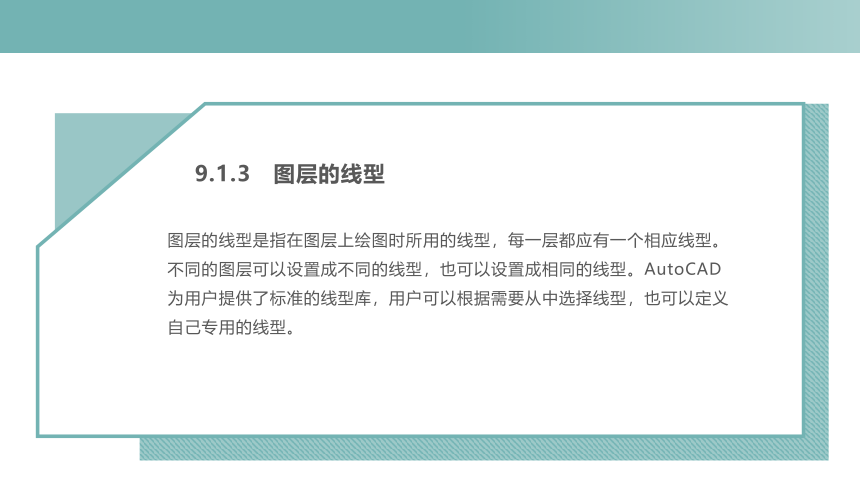

图层的线型是指在图层上绘图时所用的线型，每一层都应有一个相应线型。不同的图层可以设置成不同的线型，也可以设置成相同的线型。AutoCAD 为用户提供了标准的线型库，用户可以根据需要从中选择线型，也可以定义自己专用的线型。
9.1.3　图层的线型
9.2　图层的管理
知识目标
了解图层各对话框的作用。
掌握图层的冻结、锁定、特性匹配等命令的作用。
熟悉修改图层的线宽、颜色、线型等基本命令。
9.2.1图层管理对话框
命令：LAYER
下拉菜单：格式→图层（L）
假设已建立了墙体、柱体和门窗等图层以及相应的颜色、线型与线宽，点取相应的下拉菜单，或输入LAYER 命令后回车，弹出“图层控制”对话框。
1．管理对话框
“图层特性管理器”对话框
AutoCAD 提供了“对象特征”工具栏，利用它可以方便地对图层进行操作、设置。
（1）图层设置工具栏：此工具栏可以设置图层为当前层、图层加锁或解锁，还可以进行打开或关闭图层、冻结或解冻图层等操作。
（2）颜色设置工具栏：此工具栏可以设置图层的颜色，从下拉颜色菜单中选取相应的颜色。如果没有想要的颜色，选取“其他”将弹出“颜色”对话框来选择颜色，选
中的颜色将被添加到下拉颜色菜单中。
（3）线型设置工具栏：此工具栏可以设置图层的线型，从下拉线型菜单中选取相应的线型。如果没有想要的线型，选取“其他”将弹出“线型”对话框来选择线型，选中的线型将被添加到下拉线型菜单中。
（4）线宽设置工具栏：此工具栏可以设置图层的线型的宽度，从下拉线型宽度菜单中选取相应的线型宽度进行设置。
2. 利用工具栏操作图层
命令行:COLOR
下拉菜单:格式→颜色(C)
功能:设置图层或图形对象的颜色。
操作格式:点取相应的菜单项、工具栏按钮，或输人COLOR命令或回车。
9.2.2　颜色管理对话框
“选择颜色”选项卡
“真彩色”选项卡
“配色系统”选项卡
1．设置线型
命令：LINETYPE
下拉菜单：格式→线型（N）
功能：设置图层或图形对象的线型。
操作格式：点取相应的菜单项、工具栏按钮或输入LINETYPE 命令或回车。
9.2.3线型管理对话框
“加载或重载线型”对话框
“
“
“线型管理器”对话框
2. 设置线型比例
（1）设置全局线型比例
命令：LTSCALE
功能：确定所有线型的比例因子。
操作格式:
命令:LTSCALE 。
命令：LWEIGHT
下拉菜单：格式→线宽设置
功能：给线宽赋值。
操作格式：下拉菜单，点击“格式”→“线宽设置”或在状态栏的“线宽”按钮上单击右键，并选择“设置”，将弹出一个“线宽设置”对话框，由对话框操作来设置线的宽度，也可以从线的宽度工具栏选取线宽值。
9.2.4　线的宽度管理对话框
“线宽设置”对话框
命令：MATCHPROP
工具栏：特性匹配
功能：将某些对象（这些对象称为目的对象）的特性（颜色、图层、线型、线型比例等）改变成另外一些对象（这些对象称为源对象）的特性。
操作格式：点取工具栏图标“特性匹配”。
9.2.5　特性匹配
‘特性设置”对话框
THANK YOU
