文字标注
单元五

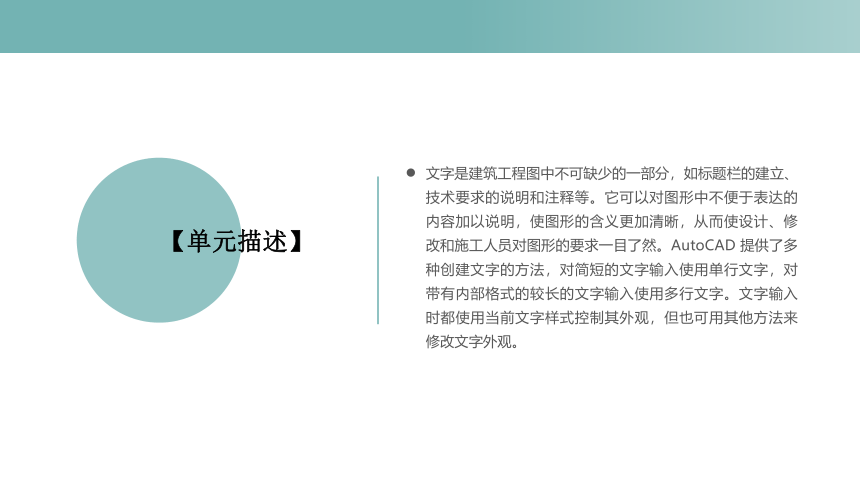

文字是建筑工程图中不可缺少的一部分，如标题栏的建立、技术要求的说明和注释等。它可以对图形中不便于表达的内容加以说明，使图形的含义更加清晰，从而使设计、修改和施工人员对图形的要求一目了然。AutoCAD 提供了多种创建文字的方法，对简短的文字输入使用单行文字，对带有内部格式的较长的文字输入使用多行文字。文字输入时都使用当前文字样式控制其外观，但也可用其他方法来修改文字外观。
【单元描述】
【重点与难点】
1. 创建建筑标准文字样板
2. 单行文字
3. 多行文字
5.1　文字标注的一般要求
知识目标
了解文字标注的作用。
熟悉文字标注的位置。
掌握文字标注的高度应用。
(1)字体要求标注文字的字体要求清晰易识，宜选用长仿宋体，字体种类应在够用的基础上尽量减少，并保持统一。
(2)分布要求文字方向通常平行于图纸底边或右侧边缘，并且尽可能不与图形内容重叠。文字应互相对齐，增强可读性，文字图层应与图形分开。
(3)字高与比例图纸的文字高度应从下列系列选取(2-5.3.5,5,7,10.14,20 mm)，考虑到打印出图时的比例因子，在模型空间绘制文字时应把希望得到的字高除以出图比例来定制字高。

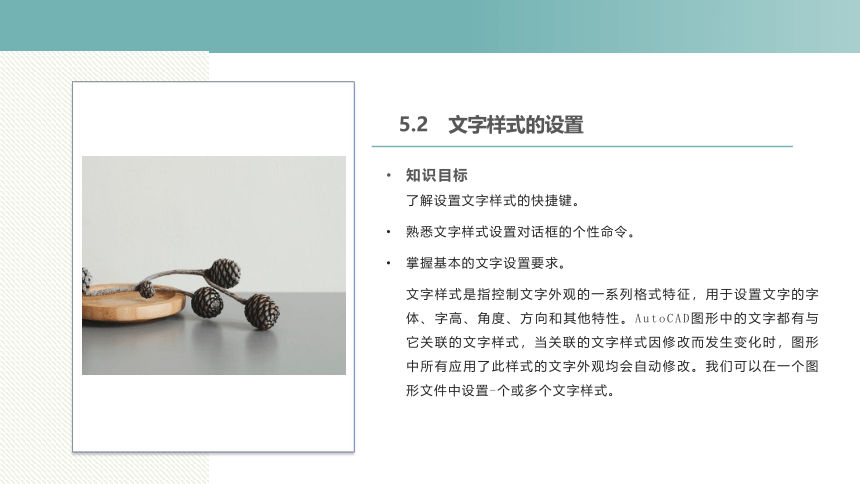

5.2　文字样式的设置
知识目标
了解设置文字样式的快捷键。
熟悉文字样式设置对话框的个性命令。
掌握基本的文字设置要求。
文字样式是指控制文字外观的一系列格式特征，用于设置文字的字体、字高、角度、方向和其他特性。AutoCAD图形中的文字都有与它关联的文字样式，当关联的文字样式因修改而发生变化时，图形中所有应用了此样式的文字外观均会自动修改。我们可以在一个图形文件中设置-个或多个文字样式。
命令:STYLE(简写:ST);
菜单:“格式”→“文字样式”。
执行该命令后，系统弹出的“文字样式”对话框。在该对话框中，可以新建或修改文字样式。

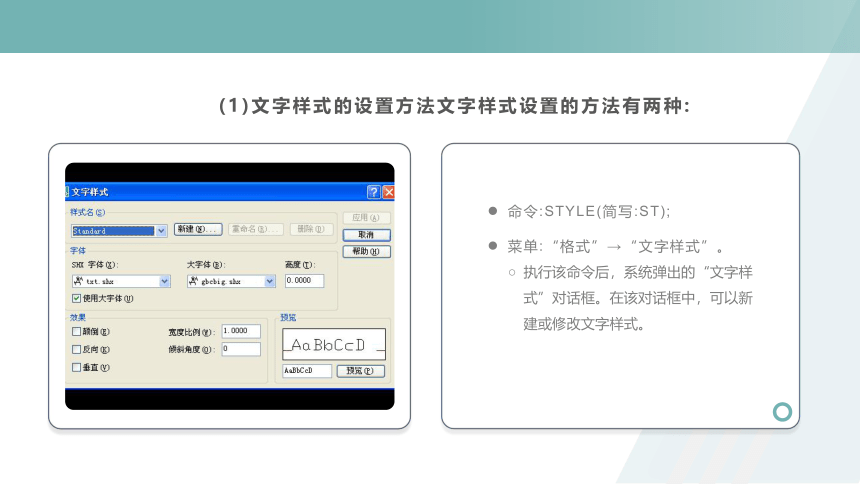

(1)文字样式的设置方法文字样式设置的方法有两种:

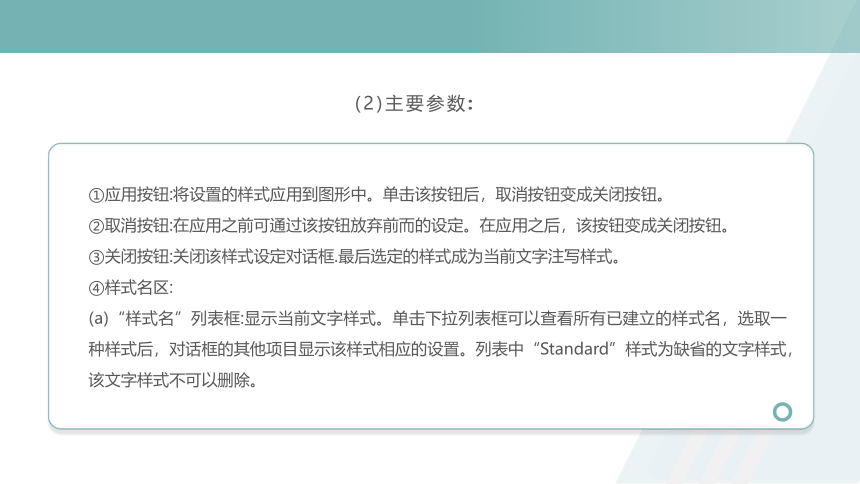

(2)主要参数:
①应用按钮:将设置的样式应用到图形中。单击该按钮后，取消按钮变成关闭按钮。
②取消按钮:在应用之前可通过该按钮放弃前而的设定。在应用之后，该按钮变成关闭按钮。
③关闭按钮:关闭该样式设定对话框.最后选定的样式成为当前文字注写样式。
④样式名区:
(a)“样式名”列表框:显示当前文字样式。单击下拉列表框可以查看所有已建立的样式名，选取一种样式后，对话框的其他项目显示该样式相应的设置。列表中“Standard”样式为缺省的文字样式，该文字样式不可以删除。
(2)主要参数:
(b)新建按钮:用于新建文字样式.文字样式名可以由用户指定，但应具有一定的意义，
这样使用时不至于混淆。新建的样式使用当前的样式设置。
(c)重命名:重新命名当前文字样式。"Standard"样式不可以重命名.
(d)删除按钮:删除当前的文字样式.在图形中已使用的文字样式和二Standard，样式不可以删除。
⑤字体区:用于设置文字样式使用的字体和字高等特性。
(a)“字体名”列表框:显示当前文字样式所用的字体名称.我们可以在下拉列表中选择某种字体作为当前文字样式所川的字体.此项宜设为仿宋。
(2)主要参数:
(b)“高度”:根据输入的值设置文字高度。此项宜设为0。如果输人0，每次用该样式输入文字时.AutoCAD都提示输人文字高度。如果输人值大午0.则在使用该文字样式输人文字时统一使用该高度，不再提示输入文字高度。
(c) "使A大字体”复选框:大字体是指AutoCAD专用的非西文线形字体，如中文、日文等。只有选用英文SHX字体后，才可以打开该复选框，这时可以为该样式指定中文SHX字体。
(d)“大字体”列表框:选择.‘使用大字体”复选框后，该列表框有效。常用的中文大字体有gbcbig. Shx。
(2)主要参数:
⑥效果区:
(a)“颠倒”:控制文字的上下颠倒效果。
(b)“反向”:控制文字的左右反向效果。
(C)“垂直”:控制SHX字体垂直书写。
(d) “宽度比例”:设定文字的宽高比。园林制图中，此项宜设为0.7。
(e) “倾斜角度”;设定文字垂直倾斜角度。园林制图中.文字如需写成斜体字，此项宜设为15。
⑦预览区:
(a) “预览框”:直观显示文字样式的预览效果。
(b) “文本框”:可以输人想预览的文字.
(c) “预览”按钮;单击该按钮将在预览框中显示文本框中输人的文字。
5.3　文字的输入
知识目标
了解文字输入的快捷键。
熟悉单行文字的输入。
掌握多行文字的输入操作。
文字输入命令分为单行文本输入TEXT、DTEXT 命令和多行文本输入MTEXT 命
令。另外还可以将外部文本文件输入到AutoCAD 图形中。
在AutoCAD中，TEXT与DTEXT命令功能相同，都可以输入单行文本。
(1)单行文字输入的方法单行文字输入的方法有三种:
命令:DTEXT（简写:DT)，
TEXT
菜单:“绘图”→“文字”→“单行文字”;
按钮:
5.3.1单行文字的输入
在AutoCAD 中可以输入多行文字，并可设定其中文字的字体或样式、颜色、高度等特性，还可以设置不同的行距，进行文本的查找与替换，导入外部文本文件等。多行文字可以充满指定宽度的矩形区域，并可以进行移动、旋转、拉伸等编辑操作，还可以通过文本编辑命令对其中的文字进行修改。
（1）多行文字输入的方法有两种：
命令：MTEXT（简写：T）
菜单：绘图→文字→多行文字
5.3.2多行文字的输入
5.3.3输入外部文件
在AutoCAD 中除了可以输入.TXT 文件外，还可以输入其他类型的文件，如WORD 软件的.DOC 文件、EXCEL 软件的.XLS 文件等，在输入文件的同时还可以保持文件原有的排版格式。输入外部文件的步骤如下：
① 打开Windows 资源管理器，注意不要全屏打开。
② 在资源管理器中选择要输入的文件，并拖拽到AutoCAD 图形中。
5.4文字的编辑与修改
知识目标
了解用特效匹配工具编辑修改文字的方法。
熟悉用DDEDIT 命令修改文字的步骤。
掌握利用对话框直接修改文字的方法。
在AutoCAD 中可以对已经输入的文字进行编辑修改。根据选择的文字对象是单行文本还是多行文本，打开相应的对话框来修改文字。如果采用特性编辑器，还可以同时修改文字的其他特性，如样式、位置、图层、颜色等。
(1)文字编辑与修改的方法文字编辑与修改的方法有二种:
命令:DDEDIT;
菜单:“修改”→“文字”。
(2)文字编辑与修改的步骤执行文字编辑命令后，首先选择将要进行修改编辑的文字。
(3)特性匹配工具　另外，还有一种常用的快速修改文字格式的方法，就是使用特性匹配工具。
5.5　文字的查找与替换
知识目标
了解用查找、替换、结合选择等功能修改文字。
熟悉用查找命令修改文字的方法。
掌握利用查找和替换对话框直接修改文字的方法。
使用FIND 命令可以查找、替换、选择或缩放在当前图形中的任何文本。
（1）文字查找与替换的方法有两种：
命令：FIND
菜单：编辑→查找
执行FIND 命令后，打开“查找和替换”对话框。
THANK YOU
