(共19张PPT)
图案填充、形与图块操作
单元七

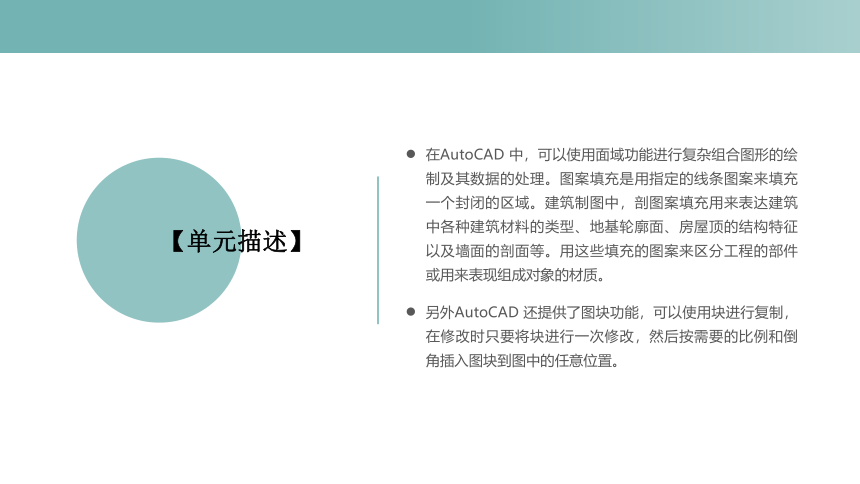

在AutoCAD 中，可以使用面域功能进行复杂组合图形的绘制及其数据的处理。图案填充是用指定的线条图案来填充一个封闭的区域。建筑制图中，剖图案填充用来表达建筑中各种建筑材料的类型、地基轮廓面、房屋顶的结构特征以及墙面的剖面等。用这些填充的图案来区分工程的部件或用来表现组成对象的材质。
另外AutoCAD 还提供了图块功能，可以使用块进行复制，在修改时只要将块进行一次修改，然后按需要的比例和倒角插入图块到图中的任意位置。
【单元描述】
【重点与难点】
1. 创建图案填充
2. 图案填充技巧
3. 创建图块
4. 插入图块
7.1　图案
知识目标
了解单色与渐变色图案填充、编辑图案填充。
熟悉图案填充、边界条件和图案填充预览。
掌握图案填充的方法。
图案是指在一个封闭的图形中(或区域)填充其他的图形，这种图形是由软件方法产生。
软件系统给用户准备了很多这样的图形(图案)。图案文件存入在ACAD.APT中。

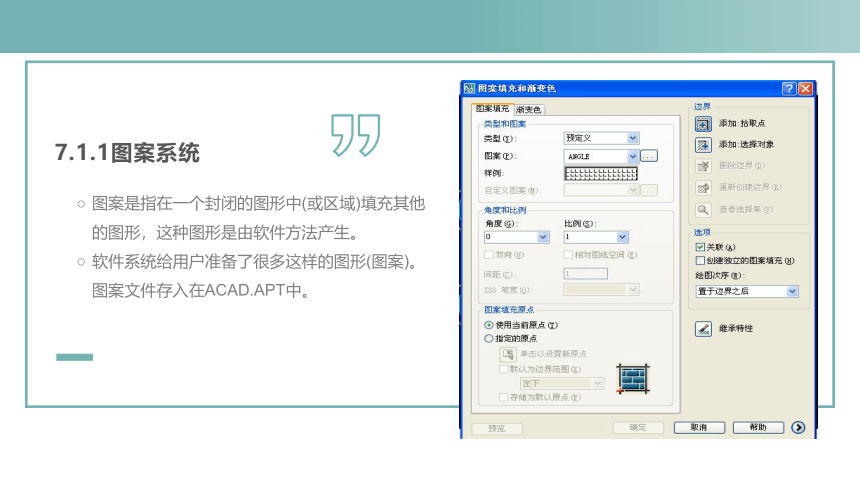

7.1.1图案系统

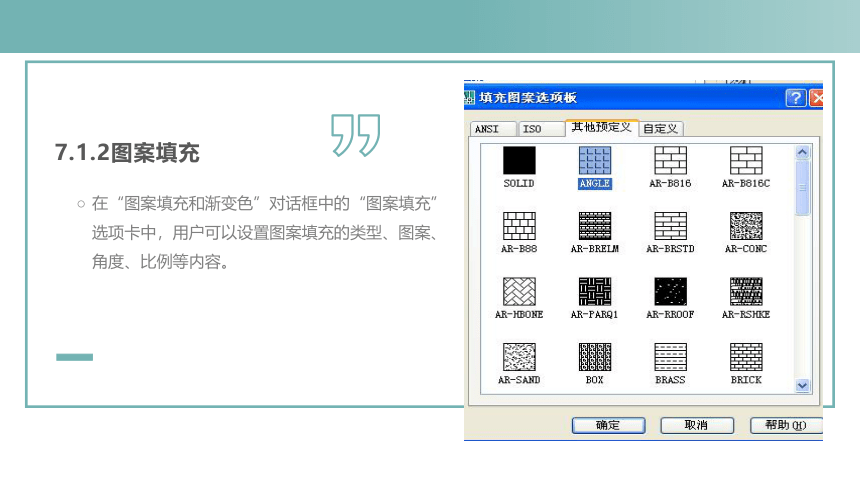

在“图案填充和渐变色”对话框中的“图案填充”选项卡中，用户可以设置图案填充的类型、图案、角度、比例等内容。
7.1.2图案填充

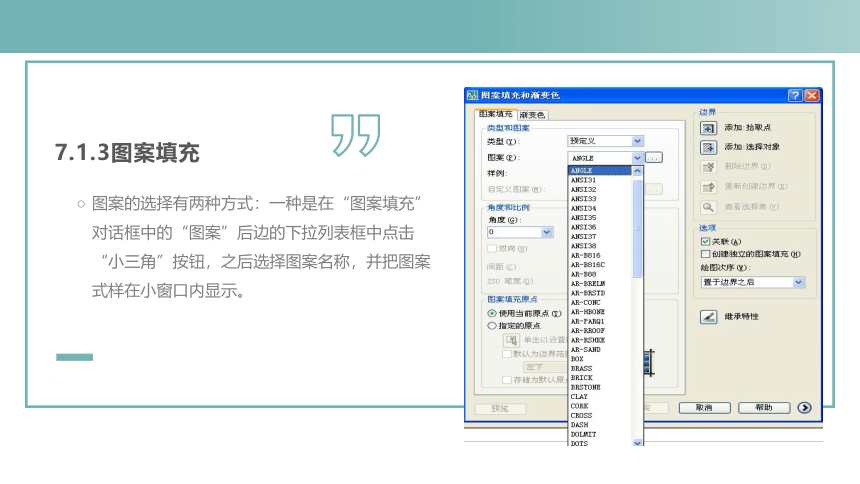

图案的选择有两种方式：一种是在“图案填充”对话框中的“图案”后边的下拉列表框中点击“小三角”按钮，之后选择图案名称，并把图案式样在小窗口内显示。
7.1.3图案填充
01
填充预览
02
图案填充
7.1.4边界条件和图案填充预览
边界条件检测的孤岛的样式有“普通”、“外部”和“忽略”3种。图案填充前.先选择一种检测的孤岛的样式，再进行图案填充。在AutoCAD中，边界条件检测由系统自动检测。
7.1.5　单色与渐变色图案填充
在进行图案填充时，为了增强立体感，可以选取“渐变色”填充方式。此方式中有“单色”和“双色”2 种，单色是用1 种颜色进行色调的层次变化；双色是用2 种颜色进行色调的层次变化。变化有9 种方式，由对话框进行选择。
“图案填充和渐变色”对话框
图7-12图案渐变色填充
7.1.6编辑图案填充
对于已有的填充图案，可以通过HATCHEDIT命令编辑该图案类型和图案参数特性，但
不可修改填充边界的定义;其次，还可以通过“特性编辑”工具，在窗口中对图案特性进行编辑;第三.也可以使用“特性匹配”工具，把图案源对象的特性复制到各目标图案上。
编辑图案填充的方法有二种:
命令:HATCHEDIT;
菜单:“修改”→“图案填充”;
执行以上任一操作后，会要求选择要进行编辑的填充图案，随即打开“图案填充编辑”对话框。
7.1.7　图案填充注意事项
在建筑CAD制图中，图案填充还应符合以下规定:
图案填充应绘制在专门的图层中.并把线宽设为细线。
图案填充时，应根据图形大小设定图案的尺度比例。
常用材料图案可按图7-4、5、6进行选用。
表示一些无预定义图案的材料，可以自行绘制。
同类材料不同品种使用同一图例时，应在图上附加必要的说明。
两个相同的图例相接时，图例线宜错开或倾斜方向相反。
两个相同的图例相接
7.2　图块操作
知识目标
了解图块的定义。
熟悉内部、外部图块的参数。
掌握图块的插入方式。
图块指AutoCAD 中一个或多个对象结合形成的单个对象，每个块即是一个整体。利用块可将使用频率较高的符号作为一个部件进行操作，简化绘图过程并提高绘图效率。使用图块的优点如下：提高绘图效率；节省磁盘空间；方便编辑；利用图块属性，方便数据管理。
7.2.1内部图块定义
内部图块是图块定义后保存在临时缓冲区内，只能在当前图形中使用。使用BLOCK/BMAKE命令可以定义内部图块。当该命令前面加“一”是为命令行方式，原命令为启动对话框方式。例如:
命令:BLOCK
将弹出一个图块定义对话框，利用对话框可以定义图块。
图块的创建方法创建图块的方法有三种:
命令:BLOCK简写:（B);
菜单:“绘图”→“块”→“创建”;
按钮:
“块定义”对话框
7.2.2　外部图块定义
外部图块指定义图块后，以文件方式存盘，作为永久性图块文件。外部图块可以插入到任意图形中，使用WBLOCK命令可以定义外部图块。例如:
命令:WBLOCK
执行命令将弹出一个“写块”对话框。
“块定义”对话框
7.2.2　外部图块定义
外部图块指定义图块后，以文件方式存盘，作为永久性图块文件。外部图块可以插入到任意图形中，使用WBLOCK命令可以定义外部图块。例如:
命令:WBLOCK
执行命令将弹出一个“写块”对话框。
外部“块定义”对话框
7.2.3　图块的插入
图块定义之后，内部图块可以插入到当前图形中，外部图块可以插入到任意图形中。图块插入使用INSERT 命令，或者在菜单“插入”选取“块插入”，将弹出一个“插入”对话框。
命令:INSERT。
“插入”对话框
7.3　图块编辑
知识目标
了解图块编辑的定义。
熟悉图块的在位编辑。
掌握图块的分解。
当图形对象定义为图块后，我们可以用图块在位编辑命令REFEDIT 进行修改。修改完成后，所有引用了该块定义的图块均会自动修改。
（1）图块在位编辑的方法
图块在位编辑的方法有三种：
命令：REFEDIT
菜单：修改→在位编辑外部参照和块→在位编辑参照
按钮：
（2）命令与提示
命令:_REFEDIT
7.3.1图块在位编辑
