(共23张PPT)
简单的二维绘图
单元二
本单元主要介绍了十几个常用绘图命令，即绘制点和点样式设置、绘制直线、绘制圆、绘制圆弧、绘制多段线、绘制矩形、绘制正多边形、绘制椭圆和椭圆弧、绘制圆环、绘制样条曲线、绘制多线和多线样式设置、绘制云线、同时选用鼠标控制光标、对象捕捉、自动追踪等功能辅助绘图。
通过对本单元的学习，读者将会对二维图形的基本绘制方法有一个全面的了解和认识，并能够使用常用的绘图命令来绘制出简单的二维图形。

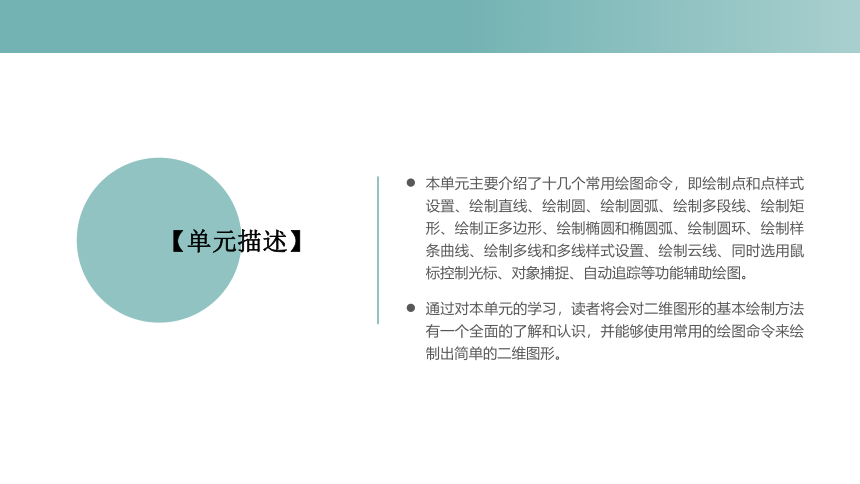

【单元描述】

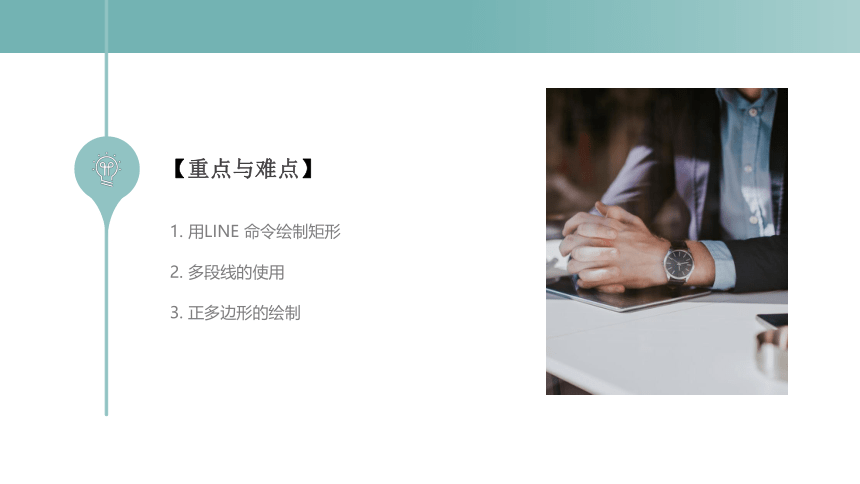

【重点与难点】
1. 用LINE 命令绘制矩形
2. 多段线的使用
3. 正多边形的绘制

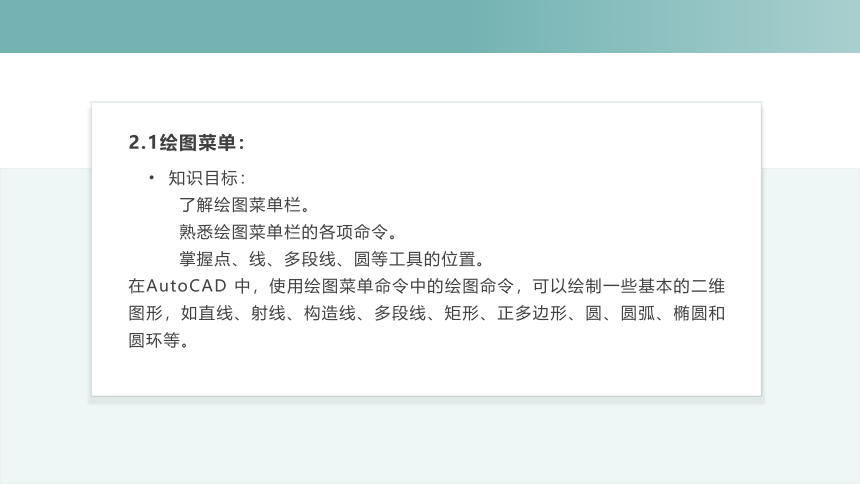

2.1绘图菜单：
知识目标：
了解绘图菜单栏。
熟悉绘图菜单栏的各项命令。
掌握点、线、多段线、圆等工具的位置。
在AutoCAD 中，使用绘图菜单命令中的绘图命令，可以绘制一些基本的二维图形，如直线、射线、构造线、多段线、矩形、正多边形、圆、圆弧、椭圆和圆环等。

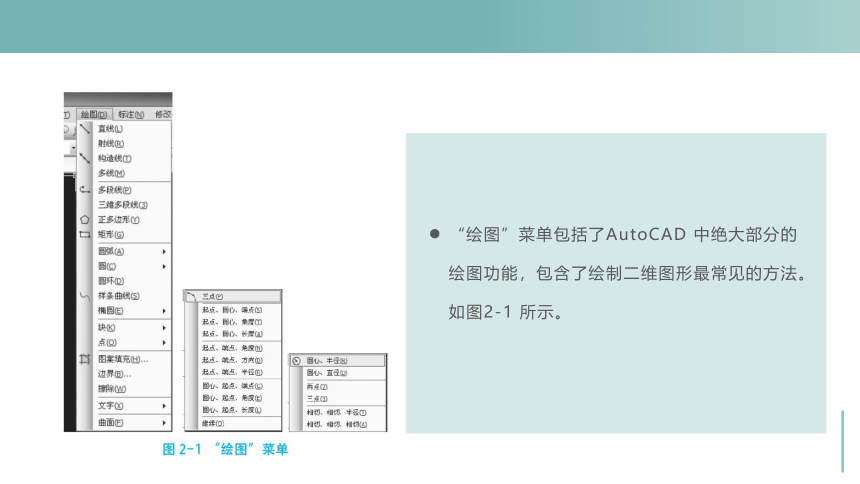

“绘图”菜单包括了AutoCAD 中绝大部分的绘图功能，包含了绘制二维图形最常见的方法。如图2-1 所示。

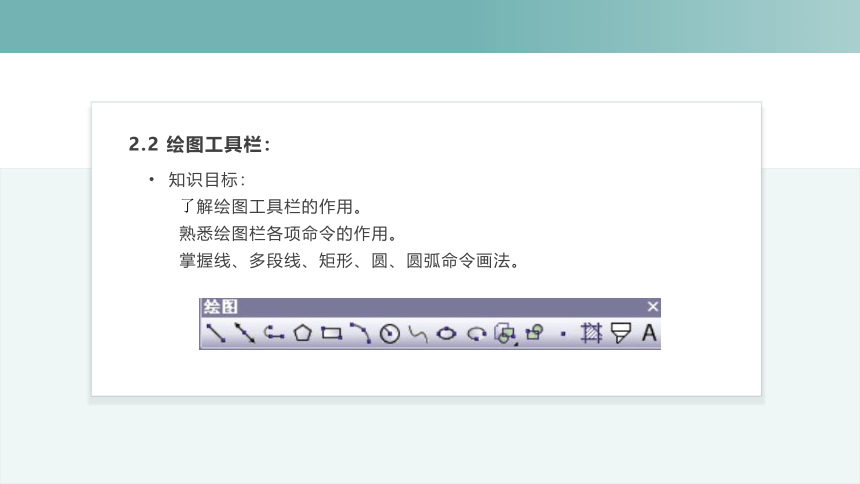

2.2 绘图工具栏：
知识目标：
了解绘图工具栏的作用。
熟悉绘图栏各项命令的作用。
掌握线、多段线、矩形、圆、圆弧命令画法。
2.3绘点命令
知识目标：
了解点样式的设置
熟悉点的形式
掌握点的绘制
命令行: POINT ↙(回车)
下拉菜单: 绘图→点
工具栏: 绘图工具栏→
命令：“POINT”命令后回车，
指定点:(使用鼠标或键盘输入绘制点)
2.4绘直线命令
知识目标：
了解绘制直线的快捷键。
熟悉绘制直线的命令。
掌握直线的绘制。
命令行: LINE(L)
下拉菜单: 绘图→直线
工具栏: 绘图工具→
命令：“LINE”后回车
LINE指定第一点

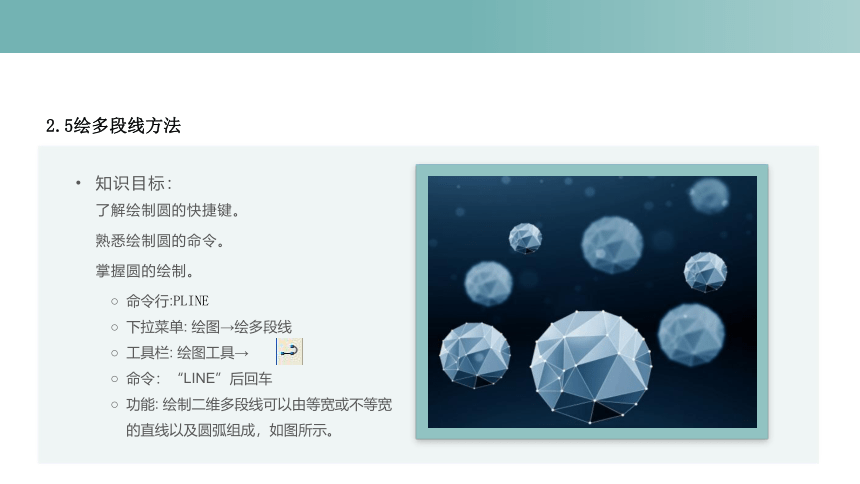

2.5绘多段线方法
知识目标：
了解绘制圆的快捷键。
熟悉绘制圆的命令。
掌握圆的绘制。
命令行:PLINE
下拉菜单: 绘图→绘多段线
工具栏: 绘图工具→
命令：“LINE”后回车
功能: 绘制二维多段线可以由等宽或不等宽的直线以及圆弧组成，如图所示。
2.6绘制圆
知识目标：
了解点样式的设置
熟悉点的形式
掌握点的绘制
(1)绘制圆的方法绘制圃的方法有三种:
命令行:CIRCLE(快捷键C);
菜单：绘图→圆→
按钮：
2.7绘制圆弧
知识目标：
了解绘制圆弧的快捷键。
熟悉圆弧的简单绘制。
掌握圆弧的多样绘制。
(1)绘制圆的方法 绘制圆弧的方法有三种:
命令行:ARC(简写:A)
菜单：绘图→ 圆弧 →
按钮：
(2)参数
三点:指定圆弧的起点、第二点、终点。
起点:指定圆弧的起始点。
第二点:指定圆弧上任意一点。
圆心:指定圆弧的圆心.
端点:指定圆弧的终止点。
方向:指定和圆弧起点相切的方向。
长度:指定圆弧的弦长.正值绘制小于180°的圆弧，负值绘制大于180°的圆弧。
角度:指定圆弧包含的圆心角。顺时针为负，逆时针为正。
半径:指定圆弧的半径.按逆时针绘制.正值绘制小于180°的圆弧，负值绘制大于180°的圆弧。
起点、端点、角度
起点、端点、方向
起点、端点、半径
继续
三点
起点、圆心、端点
起点、圆心、角度
起点、圆心、长度
知识目标：
了解绘制矩形的快捷键。
熟悉矩形的多样绘制方法。
掌握矩形的快速绘制方法。
(1)绘制矩形的方法有三种:
命令：RECTANGLE(简写: REC.);
菜单：“绘图→矩形”命令
按钮：
知识目标：
了解绘制正多边形的快捷键。
熟悉正多边形的多样绘制方法。
掌握正多边形的快速绘制方法。
(1)绘制正多边形的方法有三种:
命令:：POLYGON（简写：POL）菜单:“绘图”→“多边形”。
按钮：
2.8绘制矩形
2.9 绘制正多边形
知识目标：
了解椭圆和椭圆弧的作用
熟悉椭圆和椭圆弧各项命令
掌握椭圆和椭圆弧的快速绘制
绘制椭圆或椭圆弧的方法
绘制椭圆或椭圆弧的方法有三种:
命令:ELLIPSE(简写:EL),
菜单：绘图→椭圆
按钮：
2.10绘制椭圆和椭圆弧
知识目标：
了解绘制圆环的快捷键。
熟悉圆环的绘制方法。
掌握圆环的快速绘制方法。
（1）绘制圆环的方法 绘制圆环的方法有两种：
命令：DOUNT（简写：DO）
菜单：绘图→圆环
2.11绘制圆环
(2)命令：DONUT
指定圆环的内径 <0.5000>:指定第二点:
指定圆环的外径 <1.0000>:
指定圆环的中心点或 <退出>:
指定圆环的中心点或 <退出>:
(3)参数
①内径:定义圆环的内圈直径。
②外径:定义圆环的外圈直径。
③中心点:指定圆环的圆心位置。
④退出:结束圆环绘制，否则可以连续绘制同样的圆环。
2.12绘制多线和多线样式设置：
知识目标：
了解绘制多线的快捷键。
熟悉多线样式的设置方法。
掌握多线的绘制方法。
多线是一种多重平行线，在建筑图纸中常用来绘制道路、建筑墙线等对象。
2.12.1绘制多线
绘制多线的方法绘制多线的方法有两种:
命令: MLINE(简写:ML).
菜单: 绘图→多线。
注意：
多线是一个整体，如果要修改多线，例如，修改多线间的连接，要运行专门的多线编辑命令，或将其分解后再修改。
2.12.2多线样式设置
用缺省样式绘制出的多线是双线。我们还可以绘制三条或三条以上平行线组成的多线，
“多线样式”对话框中的各项参数含义如下:
(1) 置为当前 显示当前多线样式.可以从列表中选择一个样式名使其成为当前样式。
(2) 新建 输入新建的或IR命名的多线样式的名称。
(3) 修改 为多线样式添加条件。
(4) 加载 打开加载多线样式对话框。在此对话框中可以从指定的多线库(.min)文件中加载多线样式。
(5) 保存 将当前多线样式添加到指定的多线库(mln)文件中。
(6 )重命名 重命名当前的多线样式。输入样式名称，然后单击“重命名”按键。
“多线样式”对话框中的各项参数含义如下:
修改多线样式对话框中的各项按键含义如下：
①添加： 添加一条平行线。
②删除： 删除一条平行线。
③偏移： 为选中的平行线指定偏移量。
④颜色： 为选中的平行线指定颇色。
⑤线型： 为选中的平行线指定某种线型。
⑦显示连接：控制每条多线线段顶点处连接的显示。
⑧封口：控制多线起点和端点的封口形式。
⑨填充：控制多线的填充，单击“颜色”选择填充颜色。
多线样式对话框
THANK YOU
