第10章 天正文字表格与尺寸标注

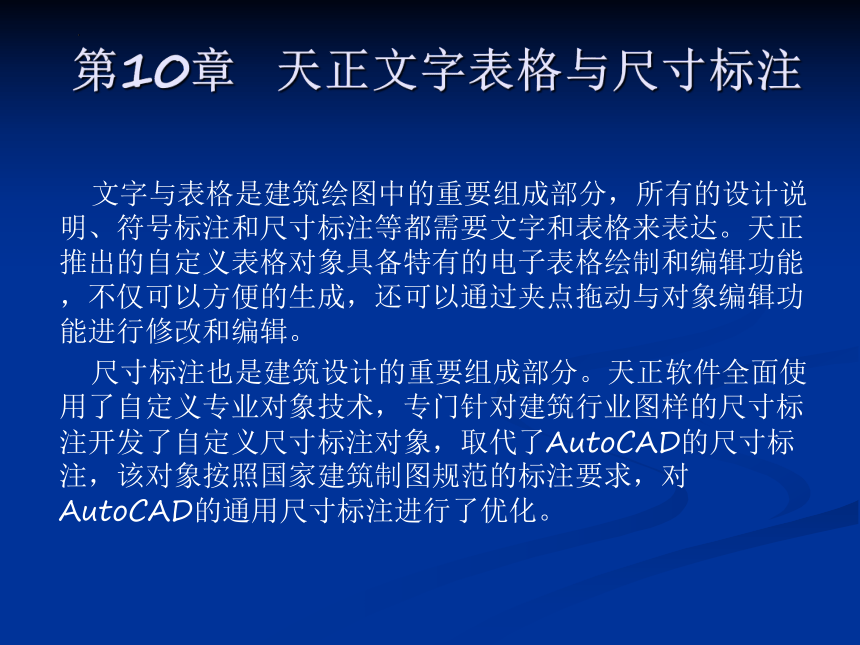

文字与表格是建筑绘图中的重要组成部分，所有的设计说明、符号标注和尺寸标注等都需要文字和表格来表达。天正推出的自定义表格对象具备特有的电子表格绘制和编辑功能，不仅可以方便的生成，还可以通过夹点拖动与对象编辑功能进行修改和编辑。
尺寸标注也是建筑设计的重要组成部分。天正软件全面使用了自定义专业对象技术，专门针对建筑行业图样的尺寸标注开发了自定义尺寸标注对象，取代了AutoCAD的尺寸标注，该对象按照国家建筑制图规范的标注要求，对AutoCAD的通用尺寸标注进行了优化。
10.2 表格工具

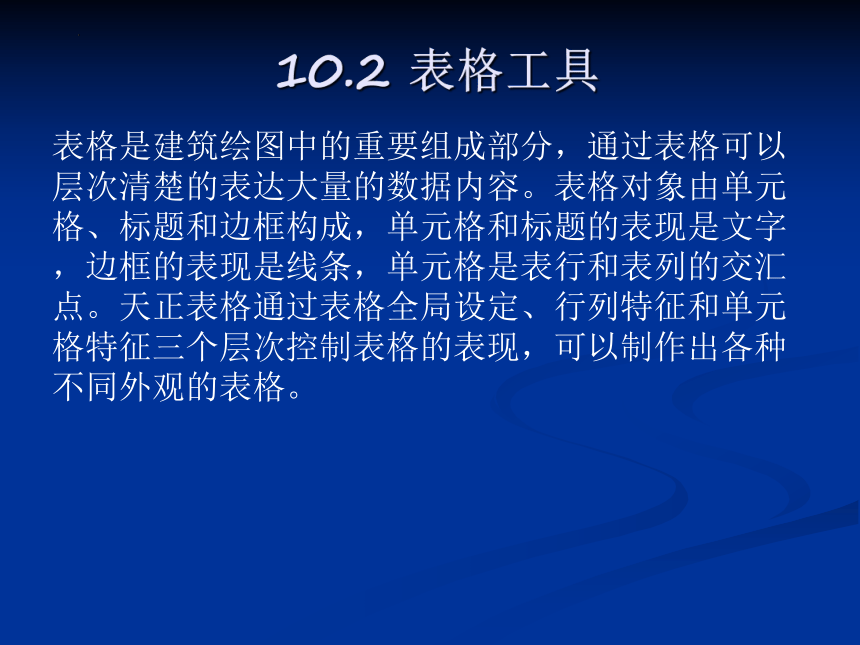

表格是建筑绘图中的重要组成部分，通过表格可以层次清楚的表达大量的数据内容。表格对象由单元格、标题和边框构成，单元格和标题的表现是文字，边框的表现是线条，单元格是表行和表列的交汇点。天正表格通过表格全局设定、行列特征和单元格特征三个层次控制表格的表现，可以制作出各种不同外观的表格。
10.2 表格工具

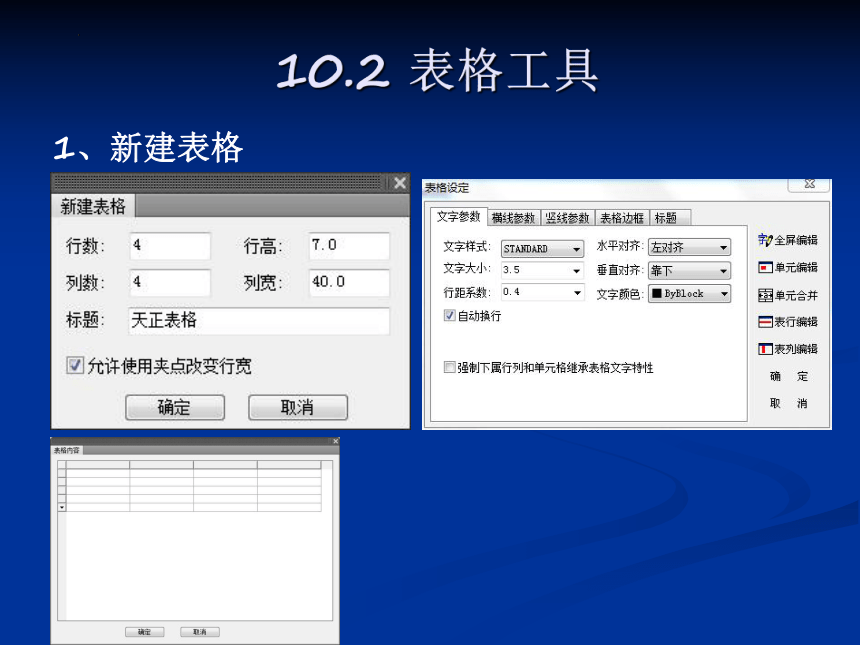

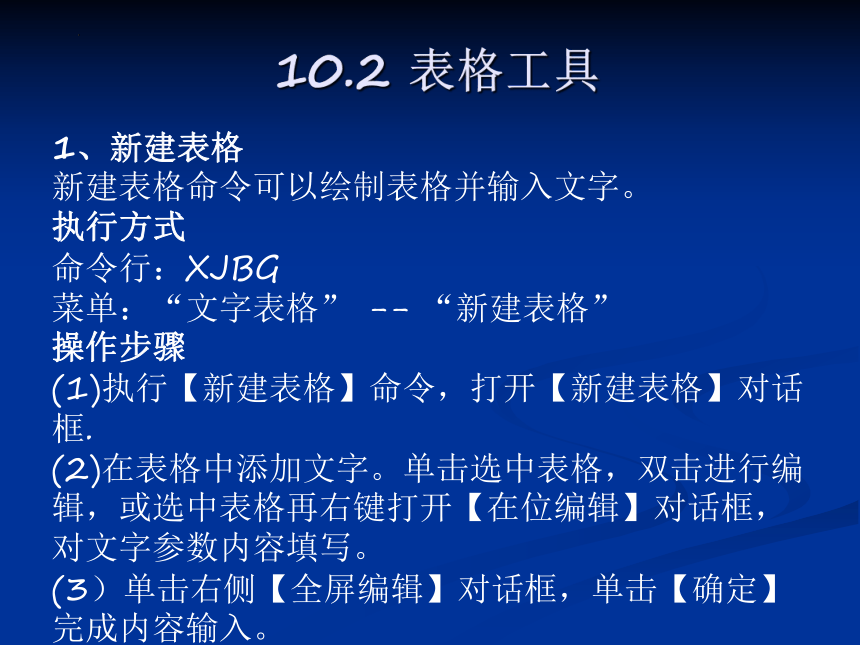

1、新建表格
新建表格命令可以绘制表格并输入文字。
执行方式
命令行：XJBG
菜单：“文字表格” -- “新建表格”
操作步骤
(1)执行【新建表格】命令，打开【新建表格】对话框.
(2)在表格中添加文字。单击选中表格，双击进行编辑，或选中表格再右键打开【在位编辑】对话框，对文字参数内容填写。
(3）单击右侧【全屏编辑】对话框，单击【确定】完成内容输入。
10.2 表格工具
1、新建表格
10.2 表格工具

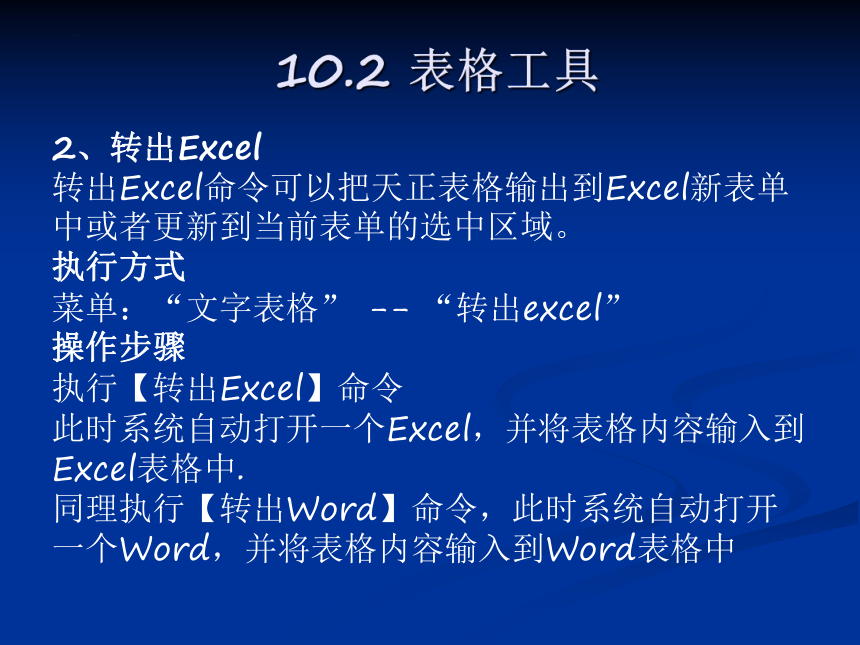

2、转出Excel
转出Excel命令可以把天正表格输出到Excel新表单中或者更新到当前表单的选中区域。
执行方式
菜单：“文字表格” -- “转出excel”
操作步骤
执行【转出Excel】命令
此时系统自动打开一个Excel，并将表格内容输入到Excel表格中.
同理执行【转出Word】命令，此时系统自动打开一个Word，并将表格内容输入到Word表格中
10.2 表格工具

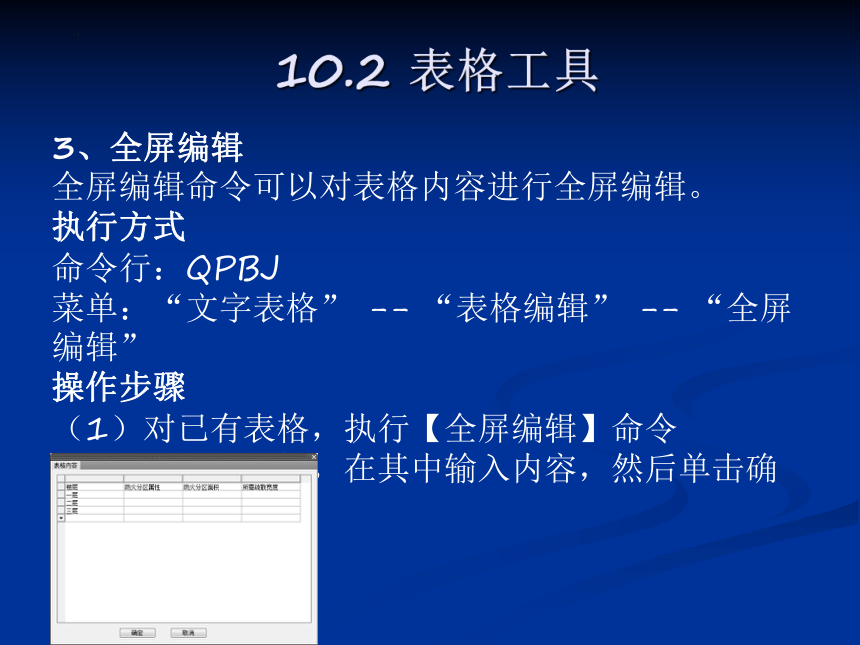

3、全屏编辑
全屏编辑命令可以对表格内容进行全屏编辑。
执行方式
命令行：QPBJ
菜单：“文字表格” -- “表格编辑” -- “全屏编辑”
操作步骤
（1）对已有表格，执行【全屏编辑】命令
（2）弹出对话框，在其中输入内容，然后单击确定
10.2 表格工具

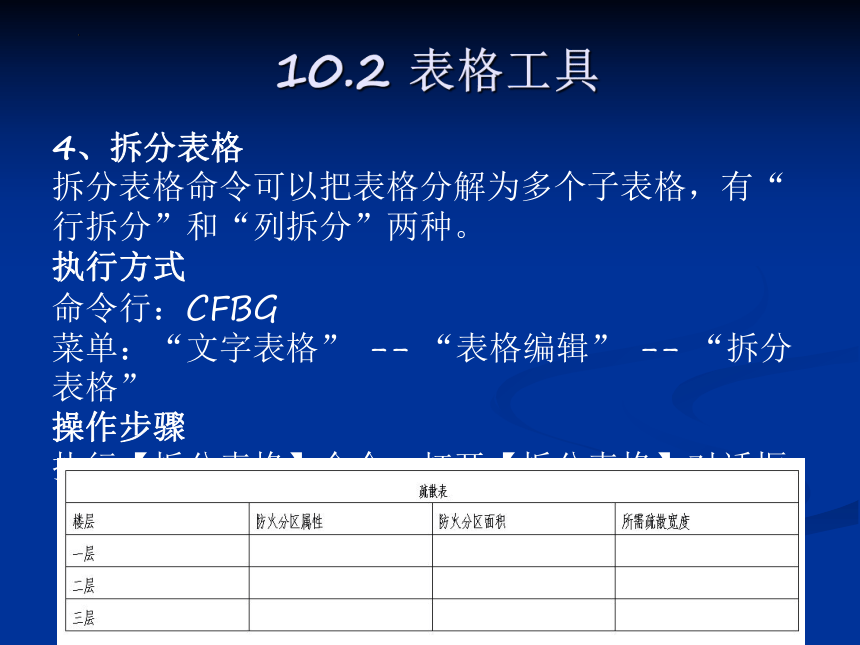

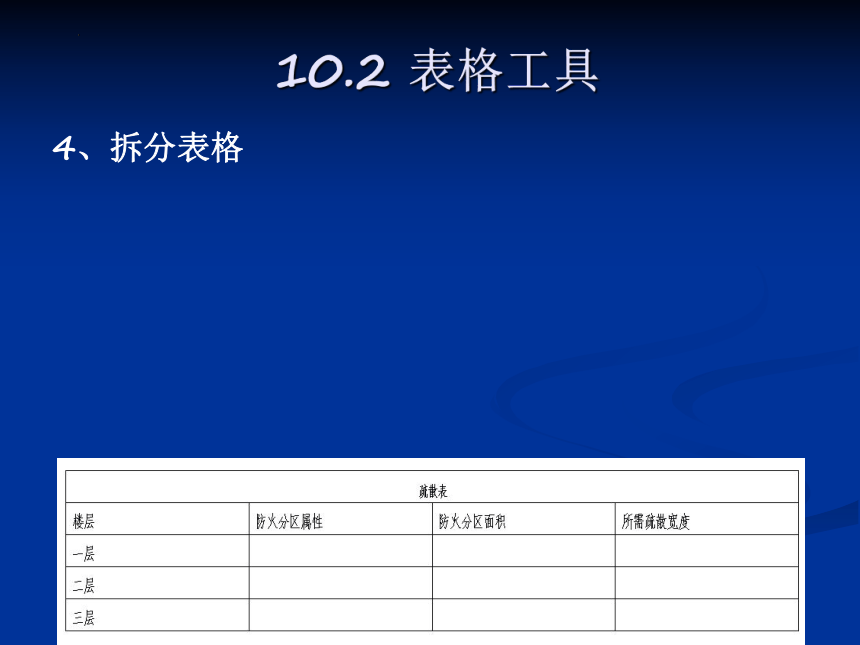

4、拆分表格
拆分表格命令可以把表格分解为多个子表格，有“行拆分”和“列拆分”两种。
执行方式
命令行：CFBG
菜单：“文字表格” -- “表格编辑” -- “拆分表格”
操作步骤

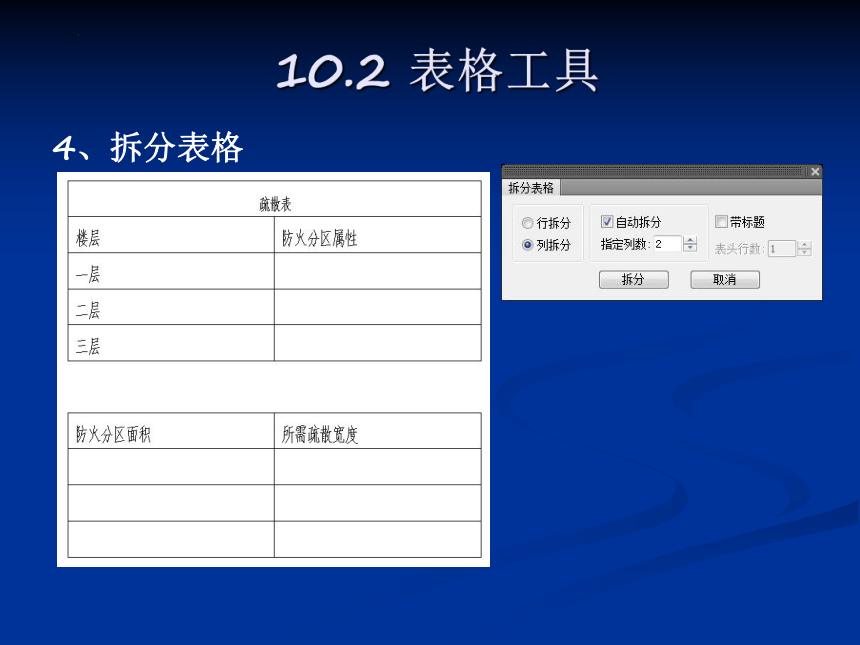

执行【拆分表格】命令，打开【拆分表格】对话框
10.2 表格工具
4、拆分表格
10.2 表格工具
4、拆分表格
10.2 表格工具
4、拆分表格
(2)拆分选项
自动拆分:在对话框中设置拆分参数后，单击“拆分”按钮后，拆分后的新表格自动布置在原表格旁，原表格被拆分缩小。
不勾选“自动拆分”复选框，此时指定列数虚显。
若以按列拆分为例，不选择“自动拆分”，单击“拆分”按钮
10.2 表格工具
4、拆分表格
(2)拆分选项
自动拆分:在对话框中设置拆分参数后，单击“拆分”按钮后，拆分后的新表格自动布置在原表格旁，原表格被拆分缩小。
不勾选“自动拆分”复选框，此时指定列数虚显。
若以按列拆分为例，不选择“自动拆分”，单击“拆分”按钮
10.2 表格工具
5、合并表格
合并表格命令可以把多个表格合并为一个表格，有“行合并”和“列合并”两种。
执行方式
命令行：HBBG
菜单：“文字表格” -- “表格编辑” -- “合并表格”
完成后表格行数合并，最终表格行数等于所选择各个表格行数之和，标题保留第一个表格的标题
注意：如果被合并的表格有不同列数，最终表格的列数为最多的列数，各个表格的合并后多余的表头由用户自行删除。
10.2 表格工具
6、表列编辑
表列编辑命令可以编辑表格的一列或多列。
执行方式
命令行：BLBJ
菜单：“文字表格” -- “表格编辑” -- “表列编辑”
操作步骤
执行【表列编辑】命令
系统会打开【列设定】对话框，更改表列参数，即可对表列更改的操作。
10.2 表格工具
6、表列编辑
10.2 表格工具
7、表行编辑
表行编辑命令可以编辑表格的一行或多行。
执行方式
命令行：BHBJ
菜单：“文字表格” -- “表格编辑” -- “表行编辑”
操作步骤
(1)执行【表行编辑】命令。
(2)系统会打开【行设定】对话框，选择相关表行参数，即可完成操作。
操作步骤
打开图10-20表格图例,执行【表行编辑】命令。
请点取一表行以编辑属性或 [多行属性(M)/增加行(A)/末尾加行(T)/删除行(E)/复制行(C)/交换行(X)]<退出>:
(2)系统会打开【行设定】对话框，如图10-25所示，选择相关表行参数，即可完成操作。
10.2 表格工具
8、增加表行
增加表行命令可以在指定表格行之前或之后增加一行。
执行方式
命令行：ZJBH
菜单：“文字表格” -- “表格编辑” -- “增加表行”
操作步骤
执行【增加表行】命令
点取表格时显示高亮的部分，单击要增加表行的位置.
操作步骤
打开图10-20表格图例,执行【表行编辑】命令。
请点取一表行以编辑属性或 [多行属性(M)/增加行(A)/末尾加行(T)/删除行(E)/复制行(C)/交换行(X)]<退出>:
(2)系统会打开【行设定】对话框，如图10-25所示，选择相关表行参数，即可完成操作。
10.2 表格工具
9、删除表行
删除表行命令可以删除指定行。
执行方式
命令行：SCBH
菜单：“文字表格” -- “表格编辑” -- “删除表行”
操作步骤
打开图10-20表格图例,执行【表行编辑】命令。
请点取一表行以编辑属性或 [多行属性(M)/增加行(A)/末尾加行(T)/删除行(E)/复制行(C)/交换行(X)]<退出>:
(2)系统会打开【行设定】对话框，如图10-25所示，选择相关表行参数，即可完成操作。
10.2 表格工具
10、单元编辑
启动单元编辑对话框，可方便地编辑该单元内容或改变单元文字的显示属性，可以使用在位编辑，双击要编辑的单元即可直接对单元内容进行修改。
执行方式
命令行：DYBJ
菜单：“文字表格” -- “单元编辑”
操作步骤
执行【单元编辑】命令
打开【单元格编辑】对话框，然后单击【确定】，回车退出操作。
操作步骤
打开图10-20表格图例,执行【表行编辑】命令。
请点取一表行以编辑属性或 [多行属性(M)/增加行(A)/末尾加行(T)/删除行(E)/复制行(C)/交换行(X)]<退出>:
(2)系统会打开【行设定】对话框，如图10-25所示，选择相关表行参数，即可完成操作。
10.2 表格工具
操作步骤
打开图10-20表格图例,执行【表行编辑】命令。
请点取一表行以编辑属性或 [多行属性(M)/增加行(A)/末尾加行(T)/删除行(E)/复制行(C)/交换行(X)]<退出>:
(2)系统会打开【行设定】对话框，如图10-25所示，选择相关表行参数，即可完成操作。
10、单元编辑
10.2 表格工具
11、单元递增
单元递增命令可以复制单元文字内容，并同时将单元内容的某一项递增或递减，同时按shift键为直接拷贝，按ctrl键为递减。
执行方式
命令行：DYDZ
菜单：“文字表格” -- “单元编辑” -- “单元递增”
操作步骤
(1)执行【单元递增】命令，完成单元递增命令，图形进行更新，在点取最后单元格时可选项执行：按Shift键可改为复制，编号不进行递增，同时按Ctrl键，编号改为递减。
操作步骤
打开图10-20表格图例,执行【表行编辑】命令。
请点取一表行以编辑属性或 [多行属性(M)/增加行(A)/末尾加行(T)/删除行(E)/复制行(C)/交换行(X)]<退出>:
(2)系统会打开【行设定】对话框，如图10-25所示，选择相关表行参数，即可完成操作。
10.2 表格工具
12、单元复制
单元复制命令可以复制表格中某一单元内容或者图块、文字对象至目标的表格单元。
执行方式
命令行：DYFZ
菜单：“文字表格” -- “单元编辑” -- “单元复制”
操作步骤
执行【单元复制】命令
操作步骤
打开图10-20表格图例,执行【表行编辑】命令。
请点取一表行以编辑属性或 [多行属性(M)/增加行(A)/末尾加行(T)/删除行(E)/复制行(C)/交换行(X)]<退出>:
(2)系统会打开【行设定】对话框，如图10-25所示，选择相关表行参数，即可完成操作。
10.2 表格工具
13、单元累加
单元累加命令可以累加表格的单元格。
执行方式
命令行：DYLJ
菜单：“文字表格” -- “单元编辑” -- “单元累加”
操作步骤
执行【单元累加】命令.
10.2 表格工具
14、单元合并
单元合并命令可以合并表格的单元格。
执行方式
命令行：DYHB
菜单：“文字表格” -- “单元编辑” -- “单元合并”
操作步骤
执行【单元合并】命令.
操作步骤
打开图10-20表格图例,执行【表行编辑】命令。
请点取一表行以编辑属性或 [多行属性(M)/增加行(A)/末尾加行(T)/删除行(E)/复制行(C)/交换行(X)]<退出>:
(2)系统会打开【行设定】对话框，如图10-25所示，选择相关表行参数，即可完成操作。
10.2 表格工具
15、撤消合并
撤消合并命令可以撤消已经合并的单元格。
执行方式
命令行：CXHB
菜单：“文字表格” -- “单元编辑” -- “撤消合并”
操作步骤
执行【撤消合并】命令，点取后命令即恢复该单元格原有单元的组成结构。
10.2 表格工具
15、撤消合并
撤消合并命令可以撤消已经合并的单元格。
执行方式
命令行：CXHB
菜单：“文字表格” -- “单元编辑” -- “撤消合并”
操作步骤
执行【撤消合并】命令，点取后命令即恢复该单元格原有单元的组成结构，
操作步骤
打开图10-20表格图例,执行【表行编辑】命令。
请点取一表行以编辑属性或 [多行属性(M)/增加行(A)/末尾加行(T)/删除行(E)/复制行(C)/交换行(X)]<退出>:
(2)系统会打开【行设定】对话框，如图10-25所示，选择相关表行参数，即可完成操作。
10.2 表格工具
16、单元插图
将图块插入单元格中。
执行方式
命令行：DYCT
菜单：“文字表格” -- “单元编辑” -- “单元插图”
操作步骤
在天正单元格中，执行【单元插图】命令
