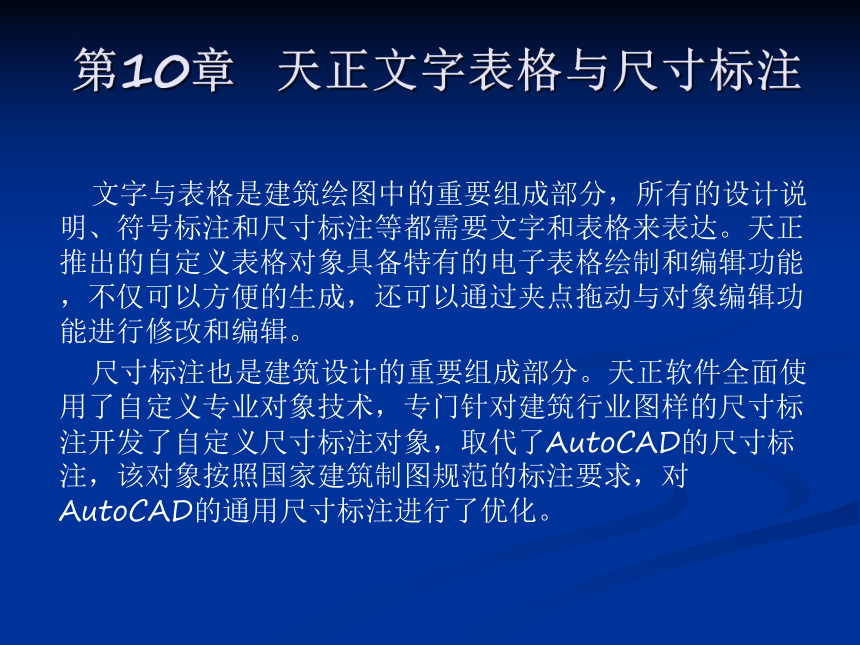

第10章 天正文字表格与尺寸标注
文字与表格是建筑绘图中的重要组成部分，所有的设计说明、符号标注和尺寸标注等都需要文字和表格来表达。天正推出的自定义表格对象具备特有的电子表格绘制和编辑功能，不仅可以方便的生成，还可以通过夹点拖动与对象编辑功能进行修改和编辑。
尺寸标注也是建筑设计的重要组成部分。天正软件全面使用了自定义专业对象技术，专门针对建筑行业图样的尺寸标注开发了自定义尺寸标注对象，取代了AutoCAD的尺寸标注，该对象按照国家建筑制图规范的标注要求，对AutoCAD的通用尺寸标注进行了优化。
10.3尺寸标注
本节包括尺寸标注的创建和尺寸标注的编辑两部分。
尺寸标注的创建：介绍有关实体的门窗、墙厚、内门的标注，以及有关弧度的半径、直径、角度，弧长的标注。
尺寸标注的编辑：介绍有关尺寸标注的各种编辑命令。
10.3尺寸标注

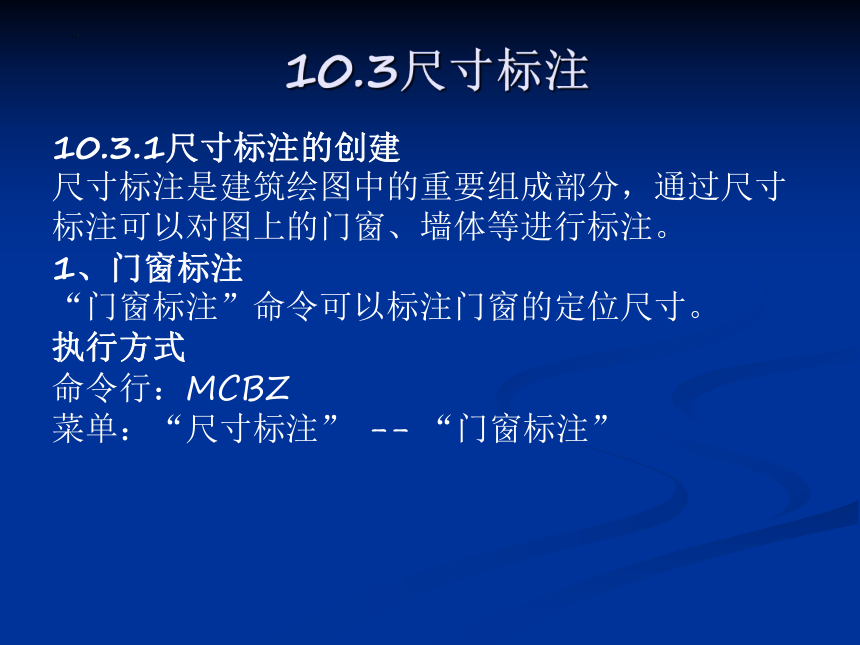

10.3.1尺寸标注的创建
尺寸标注是建筑绘图中的重要组成部分，通过尺寸标注可以对图上的门窗、墙体等进行标注。

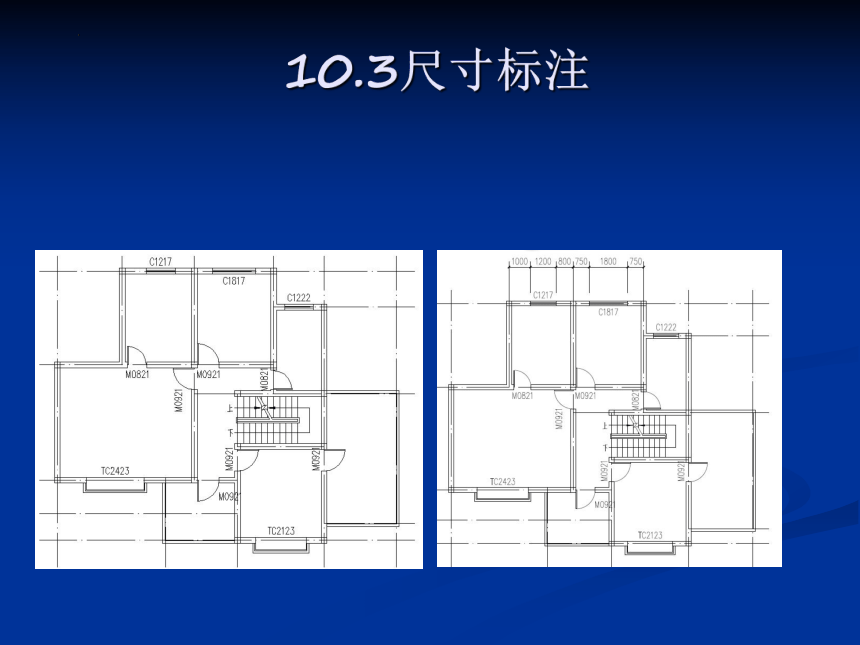

1、门窗标注
“门窗标注”命令可以标注门窗的定位尺寸。
执行方式
命令行：MCBZ
菜单：“尺寸标注” -- “门窗标注”
10.3尺寸标注
10.3尺寸标注
10.3.1尺寸标注的创建

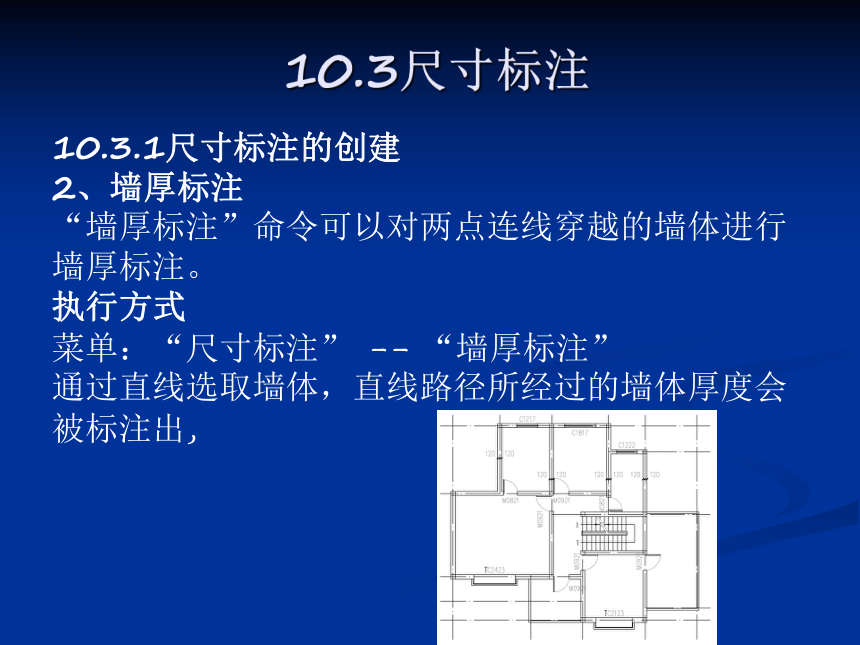

2、墙厚标注
“墙厚标注”命令可以对两点连线穿越的墙体进行墙厚标注。
执行方式
菜单：“尺寸标注” -- “墙厚标注”
通过直线选取墙体，直线路径所经过的墙体厚度会被标注出,
10.3尺寸标注
10.3.1尺寸标注的创建

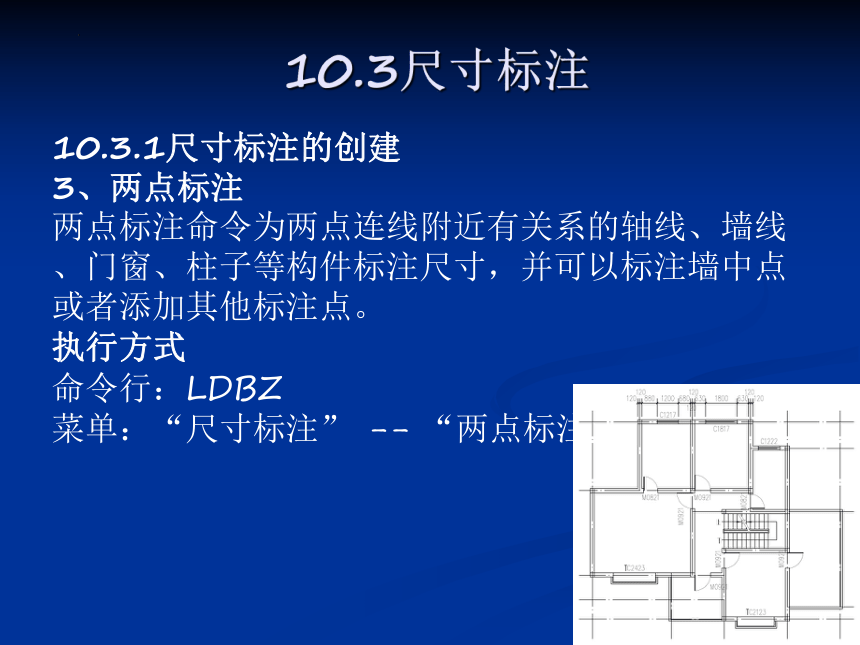

3、两点标注
两点标注命令为两点连线附近有关系的轴线、墙线、门窗、柱子等构件标注尺寸，并可以标注墙中点或者添加其他标注点。
执行方式
命令行：LDBZ
菜单：“尺寸标注” -- “两点标注”
10.3尺寸标注
10.3.1尺寸标注的创建

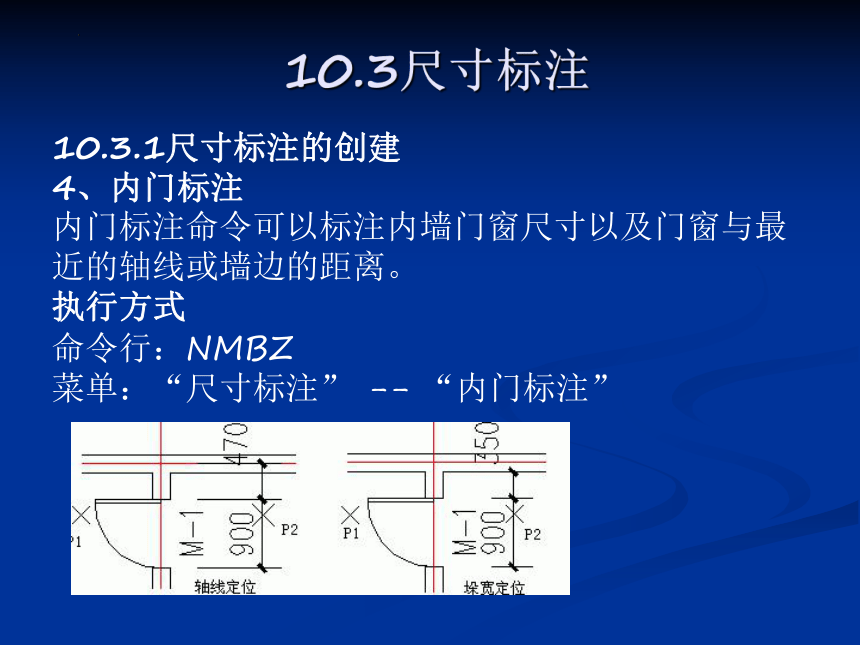

4、内门标注
内门标注命令可以标注内墙门窗尺寸以及门窗与最近的轴线或墙边的距离。
执行方式
命令行：NMBZ
菜单：“尺寸标注” -- “内门标注”
10.3尺寸标注
10.3.1尺寸标注的创建

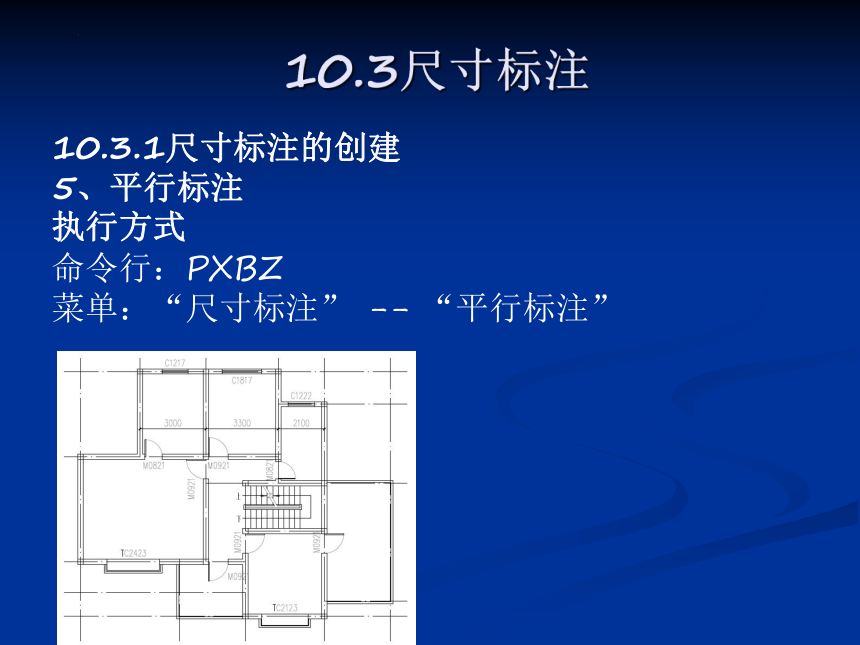

5、平行标注
执行方式
命令行：PXBZ
菜单：“尺寸标注” -- “平行标注”
10.3尺寸标注
10.3.1尺寸标注的创建
6、双线标注
对已有天正图形，以指定路径进行双线标注。
执行方式
命令行：SXBZ
菜单：“尺寸标注” -- “双线标注”
10.3尺寸标注
10.3.1尺寸标注的创建
7、快速标注
“快速标注”命令可以快速识别图形外轮廓或者基线点，沿着对象的长宽方向标注对象的几何特征尺寸。
执行方式
命令行：KSBZ
菜单：“尺寸标注” -- “快速标注”
10.3尺寸标注
10.3.1尺寸标注的创建
8、逐点标注
本命令是一个通用的灵活标注工具，对选取的一串给定点沿指定方向和选定的位置标注连续尺寸。特别适用于需要逐点定位标注的情况，以及其他标注命令难以完成的尺寸标注。
执行方式
命令行：ZDBZ
菜单：“尺寸标注” -- “逐点标注”
10.3尺寸标注
10.3.1尺寸标注的创建
9、半径标注
半径标注命令可以对弧墙或弧线进行半径标注。
执行方式
命令行：BJBZ
菜单：“尺寸标注” -- “半径标注”
10.3尺寸标注
10.3.1尺寸标注的创建
10、直径标注
直径标注命令可以对圆进行直径标注。
执行方式
命令行：ZJBZ
菜单：“尺寸标注” -- “直径标注”
10.3尺寸标注
10.3.1尺寸标注的创建
11、角度标注
“角度标注”命令可队按逆时针方向标注两根直线之间的夹角，请注意按逆时针方向选择要标注直线的先后顺序。
执行方式
命令行：JDBZ
菜单：“尺寸标注” -- “角度标注”
10.3尺寸标注
10.3.1尺寸标注的创建
12、弧弦标注
“弧弦标注”命令可以按国家规定方式标注弧长。
执行方式
命令行：HXBZ
菜单：“尺寸标注” -- “弧弦标注”
10.3尺寸标注
10.3.2 尺寸标注的编辑
尺寸标注的编辑是对尺寸标注进行编辑的命令。
1、文字复位
本命令将尺寸标注中被拖动夹点移动过的文字恢复回原来的初始位置，可解决夹点拖动不当时与其他夹点合并的问题。
执行方式
命令行：WZFW
菜单：“尺寸标注” -- “尺寸编辑” -- “文字复位”
10.3尺寸标注
10.3.2 尺寸标注的编辑
2、文字复值
本命令将尺寸标注中被修改的文字恢复回尺寸的初始数值。有时为了方便起见, 会把其中一些标注尺寸文字加以改动, 为了校核或提取工程量，可以使用本命令按实测尺寸恢复文字的数值。
执行方式
命令行：WZFZ
菜单：“尺寸标注” -- “尺寸编辑” -- “文字复值”
10.3尺寸标注
10.3.2 尺寸标注的编辑
3、剪裁延伸
剪裁延伸命令可以根据指定的新位置，综合了Trim(剪裁)和Extend(延伸)两命令,对尺寸标注进行剪裁或延伸。
执行方式
命令行：CJYS
菜单：“尺寸标注” -- “尺寸编辑” -- “剪裁延伸”
10.3尺寸标注
10.3.2 尺寸标注的编辑
4、取消尺寸
取消尺寸命令可以取消连续标注中的一个尺寸标注区间。
执行方式
命令行：QXCC
菜单：“尺寸标注” -- “尺寸编辑” -- “取消尺寸”
10.3尺寸标注
10.3.2 尺寸标注的编辑
5、连接尺寸
本命令连接两个独立的天正自定义直线或圆弧标注对象，将点取的两尺寸线区间段加以连接，原来的两个标注对象合并成为一个标注对象，如果准备连接的标注对象尺寸线之间不共线，连接后的标注对象以第一个点取的标注对象为主标注尺寸对齐，通常用于把AutoCAD的尺寸标注对象转为天正尺寸标注对象。
执行方式
命令行：LJCC
菜单：“尺寸标注” -- “尺寸编辑” -- “连接尺寸”
10.3尺寸标注
10.3.2 尺寸标注的编辑
6、尺寸打断
本命令把整体的天正自定义尺寸标注对象在指定的尺寸界线上打断，成为两段互相独立的尺寸标注对象，可以各自拖动夹点、移动和复制。
执行方式
命令行：CCDD
菜单：“尺十标注” -- “尺寸编辑” -- “尺寸打断”
操作步骤
执行【尺寸打断】命令，命令行提示如下：
系统随即打断尺寸线，选择预览尺寸线可见已经是两个独立对象.
10.3尺寸标注
10.3.2 尺寸标注的编辑
7、合并区间
合并区间命令可以把天正标注对象中的相邻区间合并为一个区间。
执行方式
命令行：HBQJ
菜单：“尺寸标注” -- “尺寸编辑” -- “合并区间”
10.3尺寸标注
10.3.2 尺寸标注的编辑
9、等式标注
等式标注命令可以把天正标注对象的某一个区间按多个相等区间乘积的形式表示。
执行方式
命令行：DSBZ
菜单：“尺寸标注” -- “尺寸编辑” -- “等式标注”
10.3尺寸标注
10.3.2 尺寸标注的编辑
10 、对齐标注
对齐标注命令可以把多个天正标注对象按参考标注对象对齐排列。
执行方式
命令行：DQBZ
菜单：“尺寸标注” -- “尺寸编辑” -- “对齐标注”
10.3尺寸标注
10.3.2 尺寸标注的编辑
11、增补尺寸
增补尺寸命令可以对已有的尺寸标注增加标注点。
执行方式
命令行：ZBCC
菜单：“尺寸标注” -- “尺寸编辑” -- “增补尺寸”
10.3尺寸标注
10.3.2 尺寸标注的编辑
12、切换角标
切换角标命令可以对角度标注、弦长标注和弧长标注进行相互转化。
执行方式
命令行：QHJB
菜单：“尺寸标注” -- “尺寸编辑” -- “切换角标”
10.3尺寸标注
10.3.2 尺寸标注的编辑
13、尺寸转化
尺寸转化命令可以把AutoCAD的尺寸标注转化为天正的尺寸标注。
执行方式
命令行：CCZH
菜单：“尺寸标注” -- “尺寸编辑” -- “尺寸转化”
10.3尺寸标注
10.3.2 尺寸标注的编辑
14、尺寸自调
尺寸自调命令可以对天正尺寸标注的文字位置进行自动调整，使得文字不重叠。
执行方式
命令行：CCZT
菜单：“尺寸标注” -- “尺寸编辑” -- “尺寸自调”
