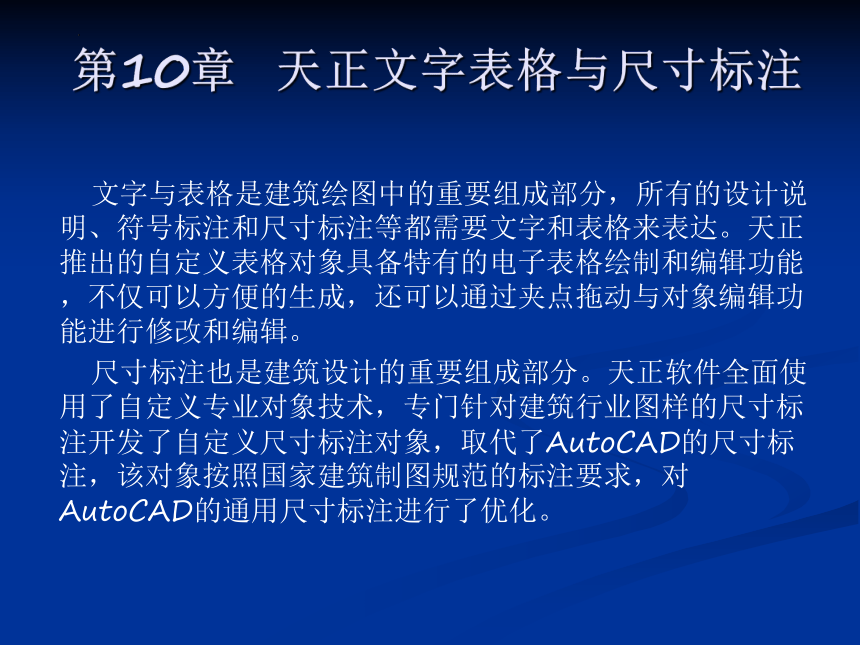

第10章 天正文字表格与尺寸标注
文字与表格是建筑绘图中的重要组成部分，所有的设计说明、符号标注和尺寸标注等都需要文字和表格来表达。天正推出的自定义表格对象具备特有的电子表格绘制和编辑功能，不仅可以方便的生成，还可以通过夹点拖动与对象编辑功能进行修改和编辑。
尺寸标注也是建筑设计的重要组成部分。天正软件全面使用了自定义专业对象技术，专门针对建筑行业图样的尺寸标注开发了自定义尺寸标注对象，取代了AutoCAD的尺寸标注，该对象按照国家建筑制图规范的标注要求，对AutoCAD的通用尺寸标注进行了优化。
10.4符号标注

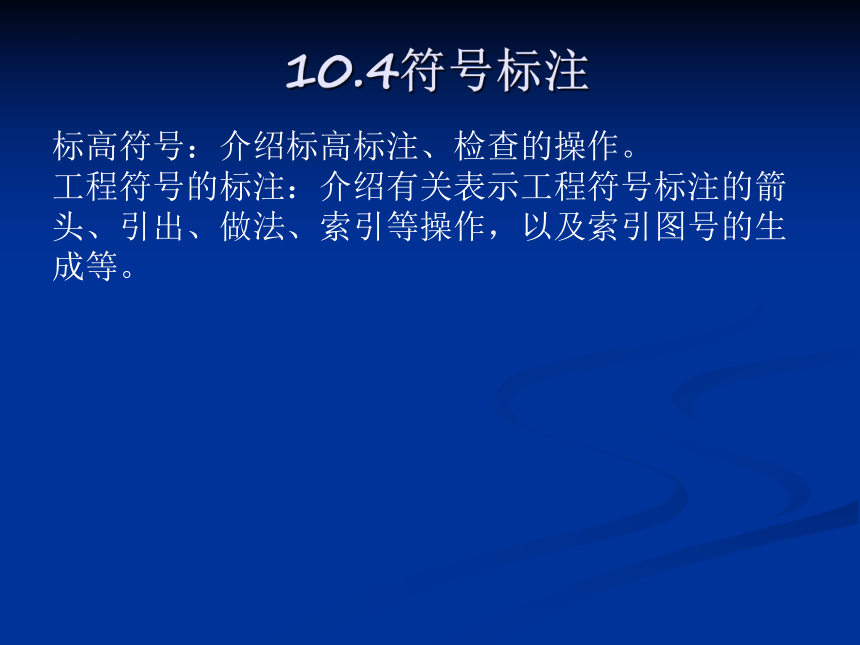

标高符号：介绍标高标注、检查的操作。
工程符号的标注：介绍有关表示工程符号标注的箭头、引出、做法、索引等操作，以及索引图号的生成等。
10.4符号标注
10.4.1 坐标符号

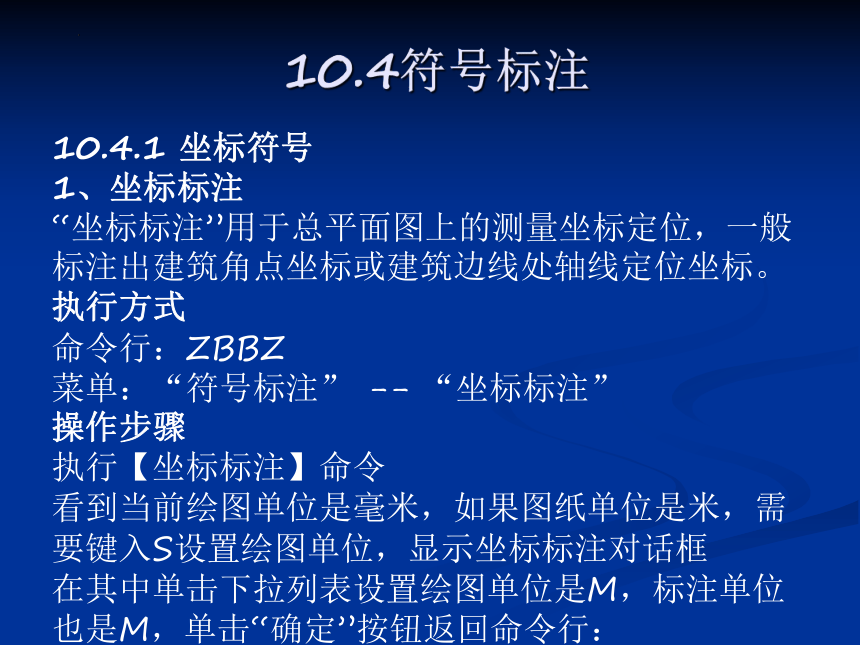

1、坐标标注
“坐标标注”用于总平面图上的测量坐标定位，一般标注出建筑角点坐标或建筑边线处轴线定位坐标。
执行方式
命令行：ZBBZ
菜单：“符号标注” -- “坐标标注”
操作步骤
执行【坐标标注】命令

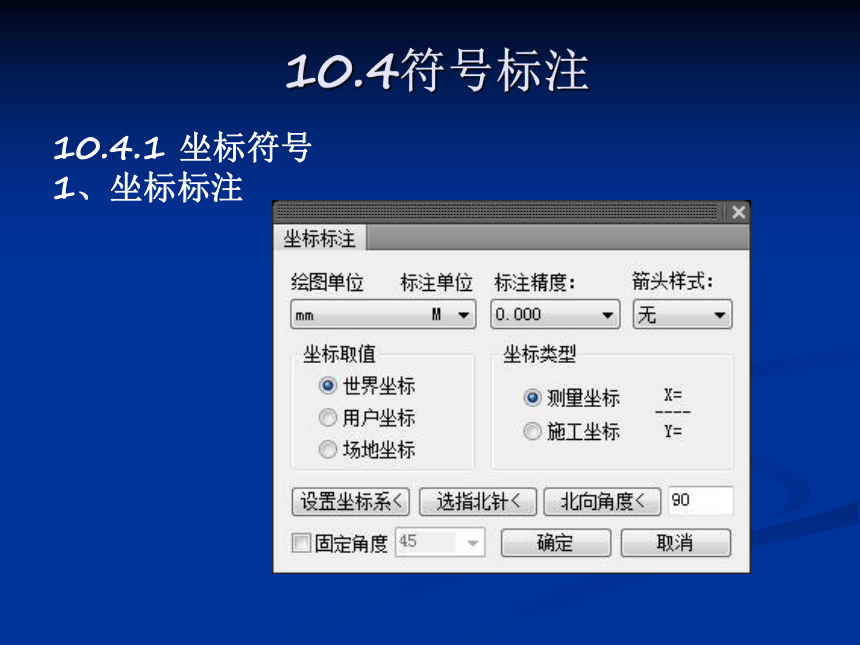

看到当前绘图单位是毫米，如果图纸单位是米，需要键入S设置绘图单位，显示坐标标注对话框
在其中单击下拉列表设置绘图单位是M，标注单位也是M，单击“确定”按钮返回命令行：
10.4符号标注
10.4.1 坐标符号
1、坐标标注
10.4符号标注
10.4.2 标高符号
标高符号是表示某个点的高程或者垂直高度。

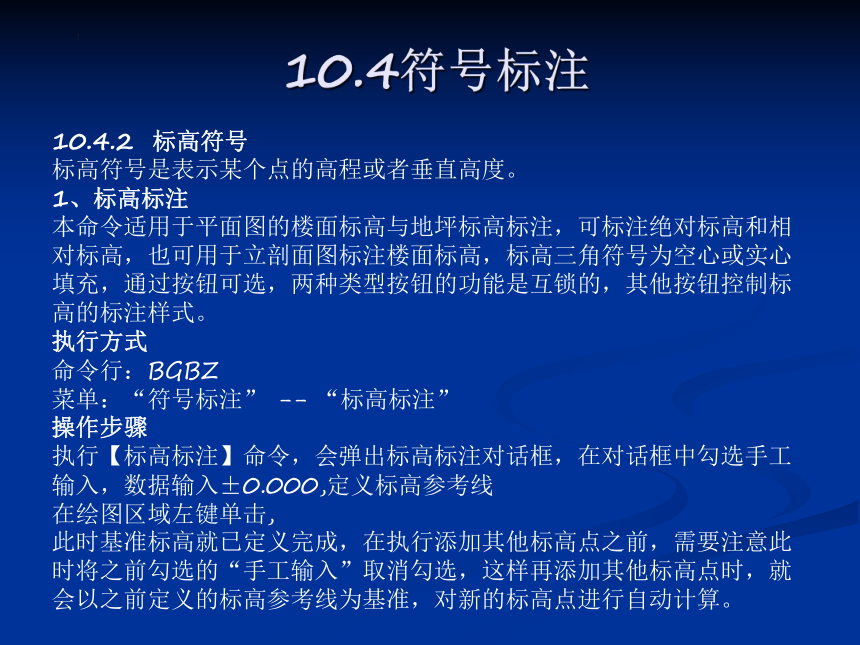

1、标高标注
本命令适用于平面图的楼面标高与地坪标高标注，可标注绝对标高和相对标高，也可用于立剖面图标注楼面标高，标高三角符号为空心或实心填充，通过按钮可选，两种类型按钮的功能是互锁的，其他按钮控制标高的标注样式。
执行方式
命令行：BGBZ
菜单：“符号标注” -- “标高标注”
操作步骤

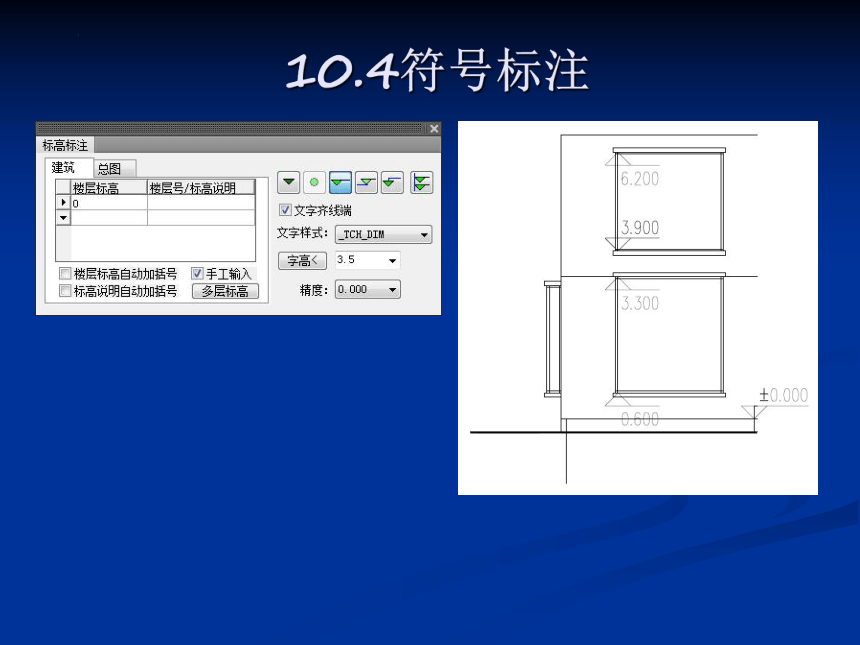

执行【标高标注】命令，会弹出标高标注对话框，在对话框中勾选手工输入，数据输入±0.000,定义标高参考线
在绘图区域左键单击,
此时基准标高就已定义完成，在执行添加其他标高点之前，需要注意此时将之前勾选的“手工输入”取消勾选，这样再添加其他标高点时，就会以之前定义的标高参考线为基准，对新的标高点进行自动计算。
10.4符号标注
10.4符号标注
10.4.1 坐标符号

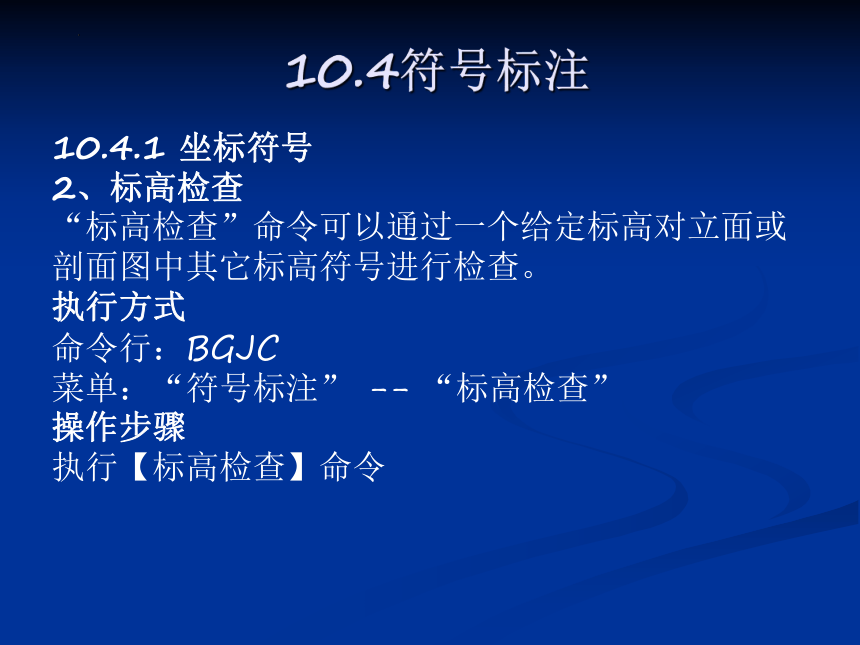

2、标高检查
“标高检查”命令可以通过一个给定标高对立面或剖面图中其它标高符号进行检查。
执行方式
命令行：BGJC
菜单：“符号标注” -- “标高检查”
操作步骤
执行【标高检查】命令
10.4符号标注
10.4.1 坐标符号

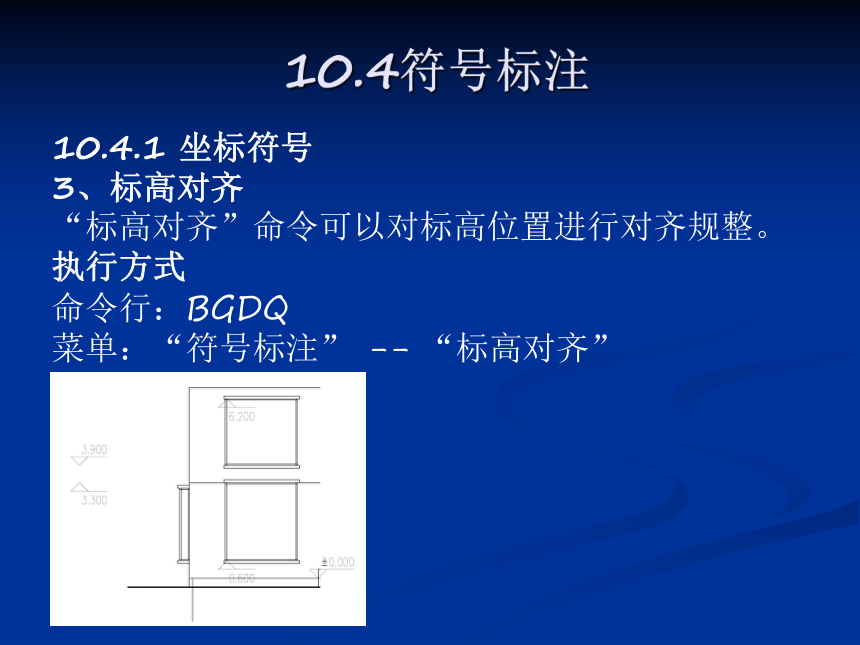

3、标高对齐
“标高对齐”命令可以对标高位置进行对齐规整。
执行方式
命令行：BGDQ
菜单：“符号标注” -- “标高对齐”
10.4符号标注
10.4.2 工程标注的符号
工程符号的标注是在图纸伤添加具有工程含义的图形符号对象。

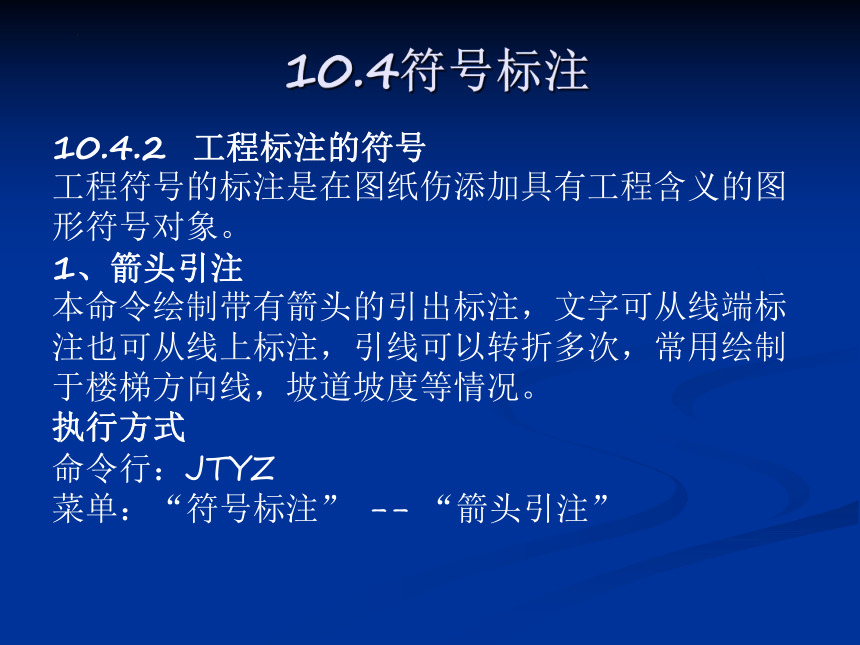

1、箭头引注
本命令绘制带有箭头的引出标注，文字可从线端标注也可从线上标注，引线可以转折多次，常用绘制于楼梯方向线，坡道坡度等情况。
执行方式
命令行：JTYZ
菜单：“符号标注” -- “箭头引注”
10.4符号标注
10.4.2 工程标注的符号
操作步骤
执行【箭头引注】命令，打开【箭头引注】对话框
在【上标文字】文本框中输入“信息”，然后在图纸中指定引注位置
10.4符号标注
10.4.2 工程标注的符号
2、引出标注
本命令可用于对多个标注点进行说明性的文字标注，自动按端点对齐文字，具有拖动自动跟随的特性,常常用于立面材质标注等。
执行方式
命令行：YCBZ
菜单：“符号标注” -- “引出标注”
10.4符号标注
10.4.2 工程标注的符号
4、索引符号
索引符号命令包括剖切索引号和指向索引号，索引符号的对象编辑提供了增加索引号与改变剖切长度的功能。
执行方式
命令行：SYFH
菜单：“符号标注” -- “索引符号”
10.4符号标注
10.4.2 工程标注的符号
4、索引符号
索引符号命令包括剖切索引号和指向索引号，索引符号的对象编辑提供了增加索引号与改变剖切长度的功能。
执行方式
命令行：SYFH
菜单：“符号标注” -- “索引符号”
10.4符号标注
10.4.2 工程标注的符号
4、索引符号
操作步骤
(1) 执行【索引符号】命令，打开【索引符号】对话框。勾选【指向索引】，在对话框中填入内容。
(2)在图纸中指定索引位置，
10.4符号标注
10.4.2 工程标注的符号
5、索引图名
索引图名命令可以为图中局部详图标注索引图号，并且同时标注比例。
执行方式
命令行：SYTM
菜单：“符号标注” -- “索引图名”
操作步骤
(1)执行【索引图名】命令，打开10-86所示对话框，在对话框中“索引编号”输入“A”，然后在图纸中指定插入位置。
10.4符号标注
10.4.2 工程标注的符号
6、剖切符号
本命令在图中标注国标规定的断面剖切符号，它用于定义一个编号的剖面图，表示剖切断面上的构件以及从该处沿视线方向可见的建筑部件，生成的剖面要依赖此符号定义剖面方向。
执行方式
命令行：PQFH
菜单：“符号标注” -- “剖切符号”
10.4符号标注
10.4.2 工程标注的符号
6、剖切符号
操作步骤
执行【剖面剖切】命令，打开对话框，在对话框中输入剖切符号、文字样式、字高等基础信息后，指定剖切点。
10.4符号标注
10.4.2 工程标注的符号
7、绘制云线
“绘制云线”命令起到图元标示凸显作用，一般用于图纸修改过程中，标示修改处。
执行方式
命令行：HZYX
菜单：“符号标注” -- “绘制云线”
操作步骤
执行【绘制云线】命令，在弹出的绘制云线对话框中设置云线参数
10.4符号标注
10.4.2 工程标注的符号
8、加折断线
“加折断线”命令可以在图中绘制折断线。
执行方式
命令行：JZDX
菜单：“符号标注” -- “加折断线”
10.4符号标注
10.4.2 工程标注的符号
9、画对称轴
画对称轴命令可以在图中绘制对称轴及符号。
执行方式
命令行：HDCZ
菜单：“符号标注” -- “画对称轴”
10.4符号标注
10.4.1 坐标符号
10、画指北针
“画指北针”命令可以在图中绘制指北针。
执行方式
命令行：HZBZ
菜单：“符号标注”一“画指北针”
10.4符号标注
10.4.2 工程标注的符号
11、图名标注
图名标注命令可以在图中以一个整体符号对象标注图名比例。
执行方式
命令行：TMBZ
菜单：“符号标注” -- “图名标注”
10.4符号标注
10.4.2 工程标注的符号
11、图名标注
本章小结
本章小结
本章主要讲解了文字表格与尺寸标注、符号的绘制与编辑方法，文字表格绘制与编辑要掌握--文字工具、表格工具；尺寸标注的绘制与编辑要掌握—尺寸标注的创建、尺寸标注的编辑；符号的绘制与编辑要掌握—标高符号、工程符号的标注等。
复习题
熟练掌握本章节的所讲解的命令。
以本章节的所学到的天正文字及尺寸标注知识，对第九章图9-4平面图进行文字、尺寸及标高标注。
