建筑施工图绘制实例
单元十一

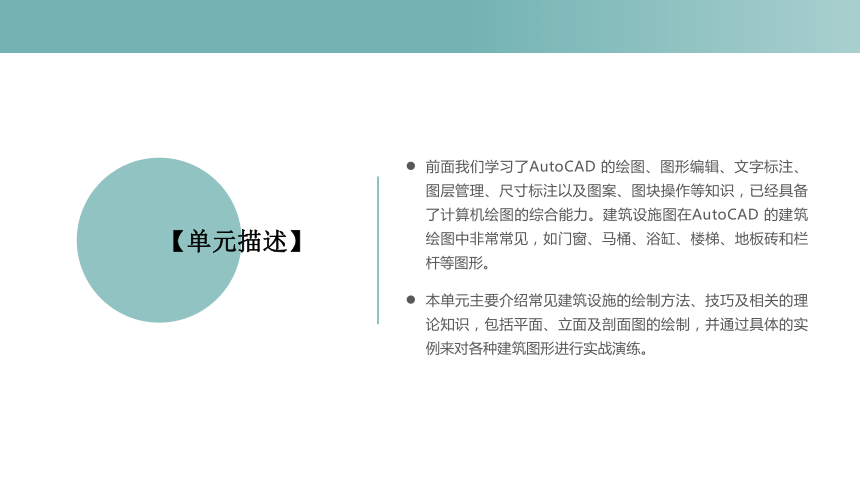

前面我们学习了AutoCAD 的绘图、图形编辑、文字标注、图层管理、尺寸标注以及图案、图块操作等知识,已经具备了计算机绘图的综合能力。建筑设施图在AutoCAD 的建筑绘图中非常常见,如门窗、马桶、浴缸、楼梯、地板砖和栏杆等图形。
本单元主要介绍常见建筑设施的绘制方法、技巧及相关的理论知识,包括平面、立面及剖面图的绘制,并通过具体的实例来对各种建筑图形进行实战演练。
【单元描述】
【重点与难点】
1. 洗衣机的绘制
2. 坐便器的绘制
3. 门的绘制
4. 建筑平面图的绘制
11.1 绘制常见建筑设施图
知识目标
了解家具的各项基本尺寸及样式。
熟悉绘制家具的基本步骤。
掌握镜像、移动、复制、倒圆角等命令的快速操作。

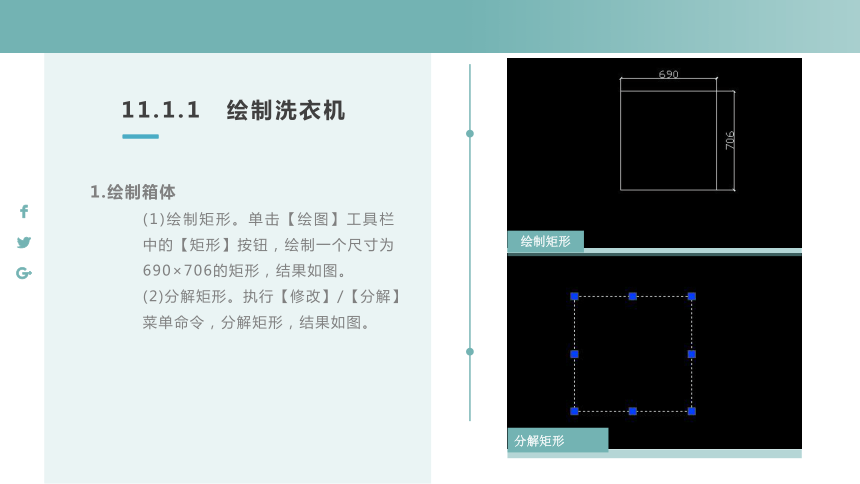

11.1.1 绘制洗衣机
1.绘制箱体
(1)绘制矩形。单击【绘图】工具栏中的【矩形】按钮,绘制一个尺寸为690×706的矩形,结果如图。
(2)分解矩形。执行【修改】/【分解】菜单命令,分解矩形,结果如图。
分解矩形
绘制矩形

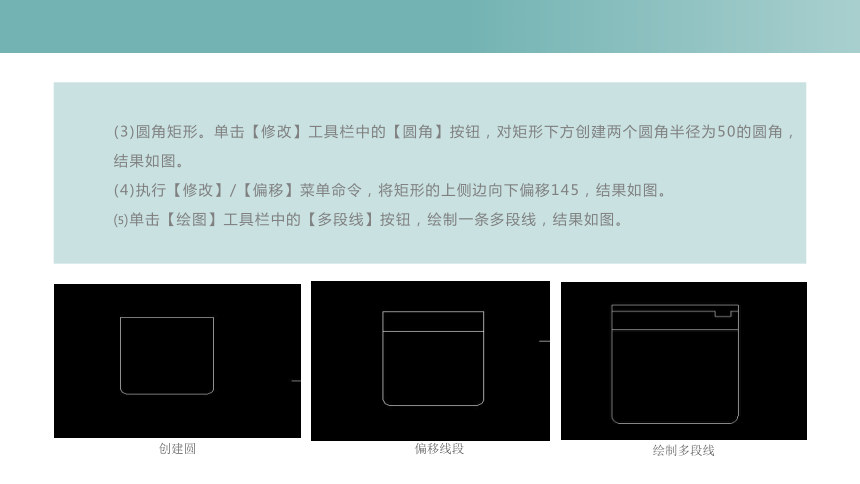

(3)圆角矩形。单击【修改】工具栏中的【圆角】按钮,对矩形下方创建两个圆角半径为50的圆角,结果如图。
(4)执行【修改】/【偏移】菜单命令,将矩形的上侧边向下偏移145,结果如图。
⑸单击【绘图】工具栏中的【多段线】按钮,绘制一条多段线,结果如图。
创建圆
偏移线段
绘制多段线

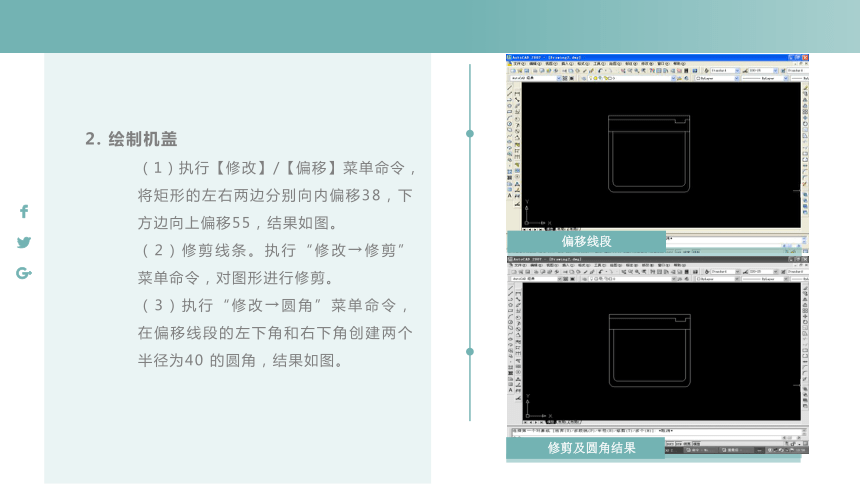

2. 绘制机盖
(1)执行【修改】/【偏移】菜单命令,将矩形的左右两边分别向内偏移38,下方边向上偏移55,结果如图。
(2)修剪线条。执行“修改→修剪”菜单命令,对图形进行修剪。
(3)执行“修改→圆角”菜单命令,在偏移线段的左下角和右下角创建两个半径为40 的圆角,结果如图。
偏移线段
修剪及圆角结果

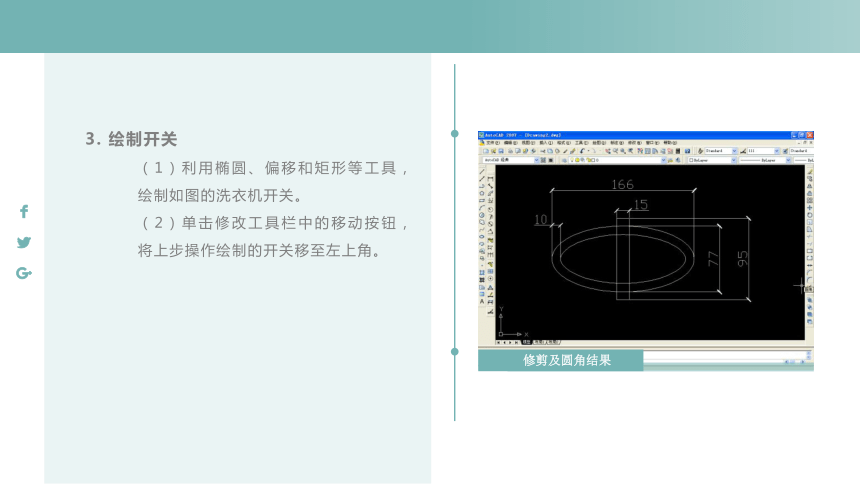

3. 绘制开关
(1)利用椭圆、偏移和矩形等工具,绘制如图的洗衣机开关。
(2)单击修改工具栏中的移动按钮,将上步操作绘制的开关移至左上角。
修剪及圆角结果

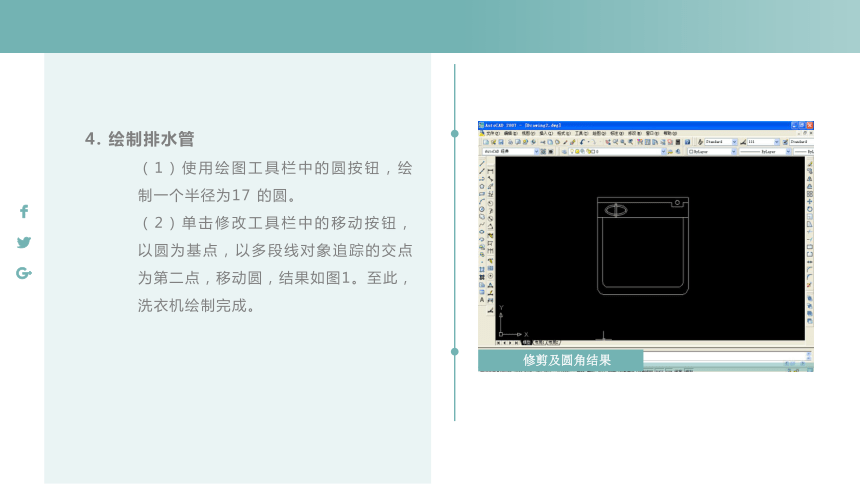

4. 绘制排水管
(1)使用绘图工具栏中的圆按钮,绘制一个半径为17 的圆。
(2)单击修改工具栏中的移动按钮,以圆为基点,以多段线对象追踪的交点为第二点,移动圆,结果如图1。至此,洗衣机绘制完成。
修剪及圆角结果

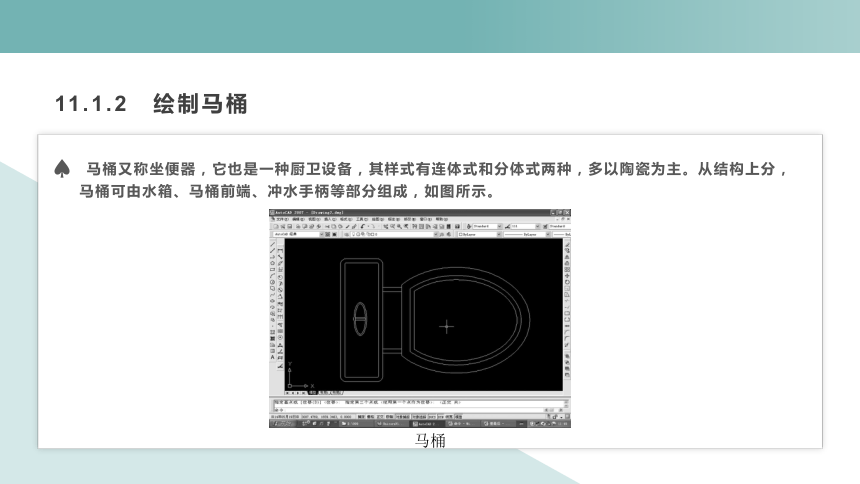

11.1.2 绘制马桶
马桶又称坐便器,它也是一种厨卫设备,其样式有连体式和分体式两种,多以陶瓷为主。从结构上分,马桶可由水箱、马桶前端、冲水手柄等部分组成,如图所示。
马桶

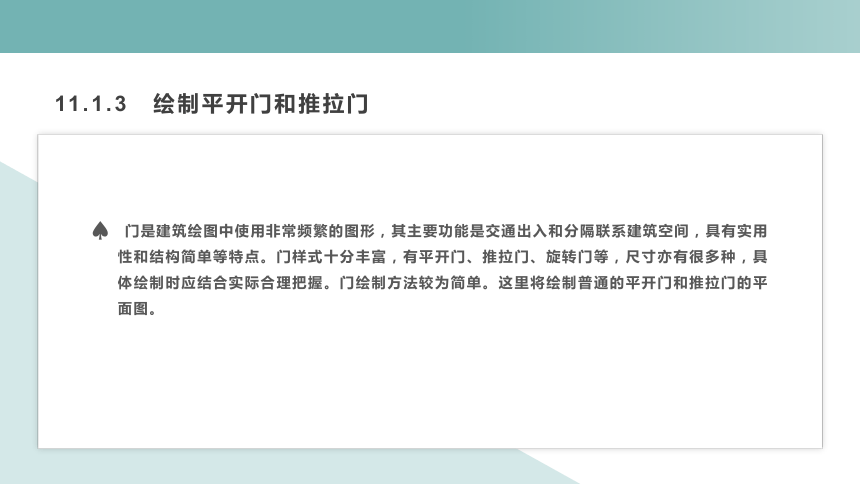

11.1.3 绘制平开门和推拉门
门是建筑绘图中使用非常频繁的图形,其主要功能是交通出入和分隔联系建筑空间,具有实用性和结构简单等特点。门样式十分丰富,有平开门、推拉门、旋转门等,尺寸亦有很多种,具体绘制时应结合实际合理把握。门绘制方法较为简单。这里将绘制普通的平开门和推拉门的平面图。
绘制门框线。利用【直线】工具,绘制一条长度为940的水平直线。
绘制门单击【绘图】工具栏中的【矩形】按钮,绘制一个尺寸为40×940的矩形。
移动门。
绘制门页。
在命令行中执行WBLOCK命令,将其定义为外部块,命名为平开门。
1. 绘制平开门
平开门平面图
绘制门框。
绘制第一扇门页。
复制第二扇门页。
移动门
复制门。
2. 绘制推拉门
绘制门框。
绘制第一扇门页。
复制第二扇门页。
移动门
复制门。
2. 绘制推拉门
11.1.4 绘制楼梯平面图
楼梯是楼层间的垂直交通枢纽,是楼房的重要构件。在高层建筑中虽然以电梯和自动扶梯作为垂直交通的主要手段,但楼梯仍是必不可少的。不同的建筑类型,对楼梯性能的要求不同,楼梯的形式也不一样。民用建筑的楼梯采用钢混结构,对美观的要求高。从外形上来看,楼梯主要分为栏杆、踏步、平台等几个部分。楼梯平面图一般分为底层平面图、标准层平面图和顶层平面图,其效果如图所示。
11.1.5 绘制窗体
窗体是房屋建筑中的围护构件,其主要功能是采光、通风和透气,对建筑物的外观和室内装修造型都有较大的影响。从不同的角度有不同的分类方法,如:按功能分为客厅窗、卧室窗、厨房窗、过道窗、隔窗、封闭窗和开放窗等;按材料分为合金窗、木窗和玻璃窗等;按形式分有百叶窗、飘窗等。本节以绘制飘窗的平面图为例,来了解窗体的构件及绘制方法。
11.2 绘制住宅平面图
知识目标
了解建筑平面绘制的基本步骤。
掌握各项家具的形状、大小及平面绘制方法。
熟悉住宅平面的基本绘制方法。
绘制标准层平面图
建筑平面图用来表明建筑物的平面形状,各样房间的布置及相互关系,门、窗、入口、走道、楼梯的位置,建筑物的尺寸,标高,房间的功能或编号,是建筑施工放线、砌砖、混泥土浇筑、门窗定位和室内装修的依据。
本例绘制的标准层平面图如图所示。
11.2.1 绘制轴线
11.2.2 绘制墙体和立柱
11.2.2 绘制墙体和立柱
11.2.3 绘制阳台
11.2.4 绘制门
11.2.5 绘制窗体
11.2.6 绘制厨卫设施
11.2.6 绘制厨卫设施
11.2.9 尺寸标注
平面图中尺寸的标注,有外部标注和内部标注两种。外部标注是为了便于读图和施工,一般在图形的下方和左侧写三道尺寸,平面图较复杂时,也可以注写在图形的上方和右侧。为方便理解,按尺寸由内到外的关系说明这三道尺寸。
第一道尺寸,是表示外墙门窗洞的尺寸。
第二道尺寸,是表示轴线间距离的尺寸,用以说明房间的开间和进深。
第三道尺寸,是建筑外包总尺寸,是指从一端外墙边到另一端外墙边的总长和总宽的尺寸,底层平面图中标注了外包总尺寸,在其他各层平面中,就可省略外包总尺寸,或者仅标注出轴线间的总尺寸。
三道尺寸线之间应留有适当距离(一般为7~10mm,但第一道尺寸线应距离图形最外轮廓线15~20mm),以便注写数字等。
