第10章 天正文字表格与尺寸标注

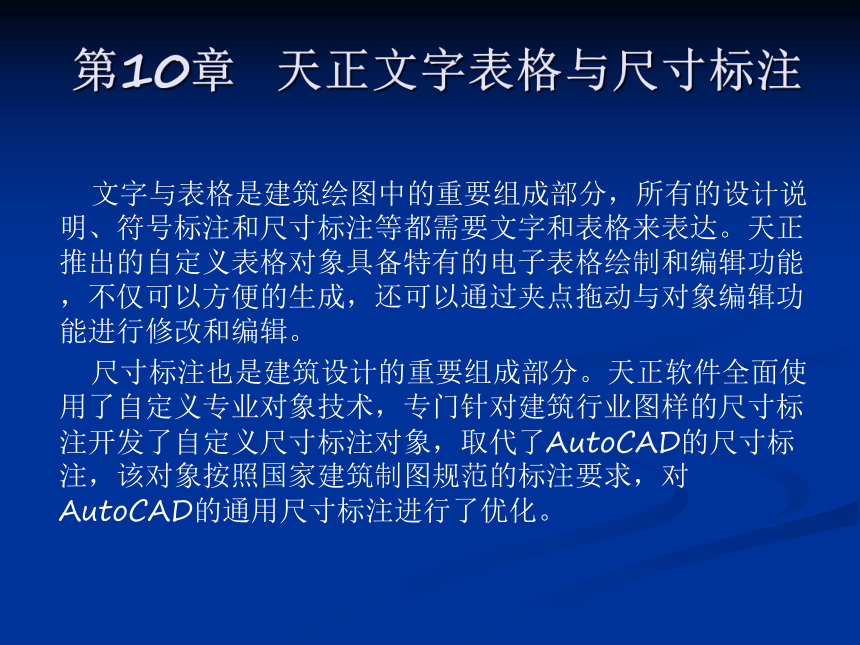

文字与表格是建筑绘图中的重要组成部分，所有的设计说明、符号标注和尺寸标注等都需要文字和表格来表达。天正推出的自定义表格对象具备特有的电子表格绘制和编辑功能，不仅可以方便的生成，还可以通过夹点拖动与对象编辑功能进行修改和编辑。
尺寸标注也是建筑设计的重要组成部分。天正软件全面使用了自定义专业对象技术，专门针对建筑行业图样的尺寸标注开发了自定义尺寸标注对象，取代了AutoCAD的尺寸标注，该对象按照国家建筑制图规范的标注要求，对AutoCAD的通用尺寸标注进行了优化。
10.1 文字表格

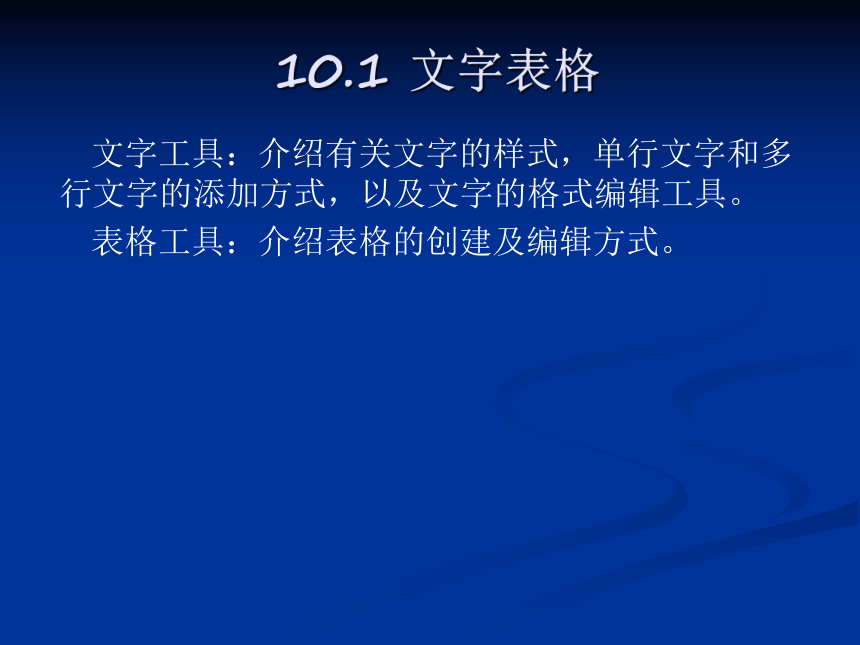

文字工具：介绍有关文字的样式，单行文字和多行文字的添加方式，以及文字的格式编辑工具。
表格工具：介绍表格的创建及编辑方式。
10.1 文字表格
10.1.1 文字工具的相关命令
本节主要讲解文字输入和编辑的方式。

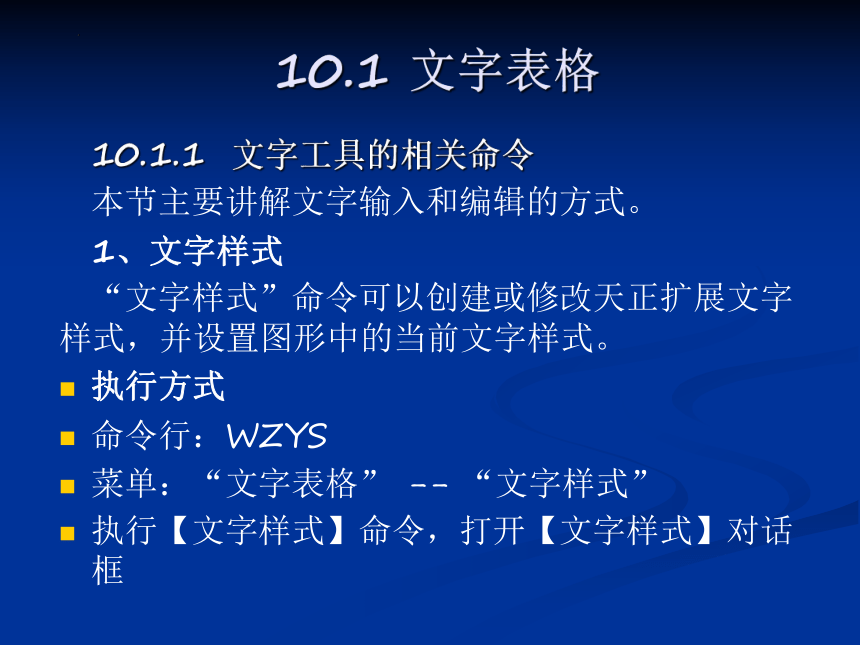

1、文字样式
“文字样式”命令可以创建或修改天正扩展文字样式，并设置图形中的当前文字样式。
执行方式
命令行：WZYS
菜单：“文字表格” -- “文字样式”

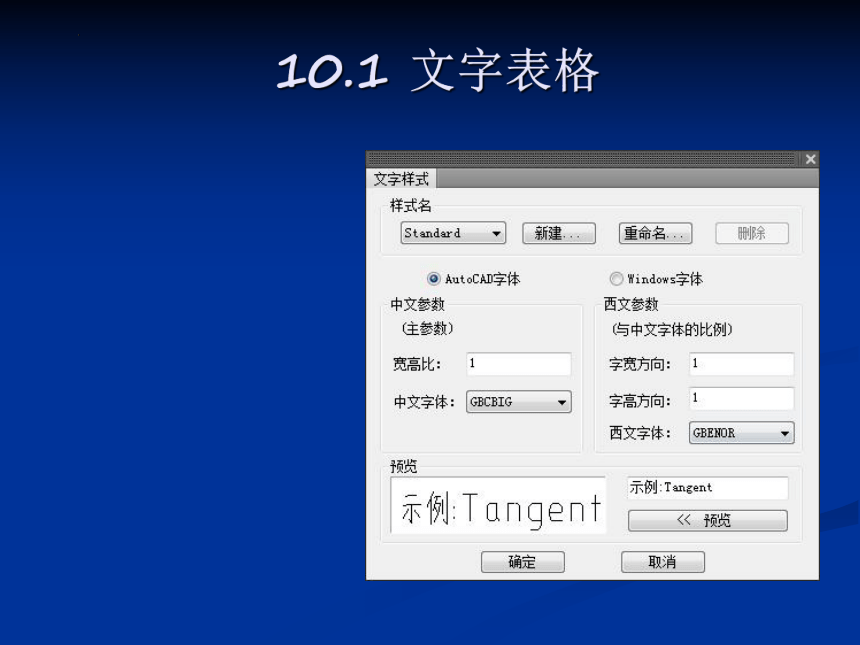

执行【文字样式】命令，打开【文字样式】对话框
10.1 文字表格
10.1 文字表格
10.1.1 文字工具的相关命令

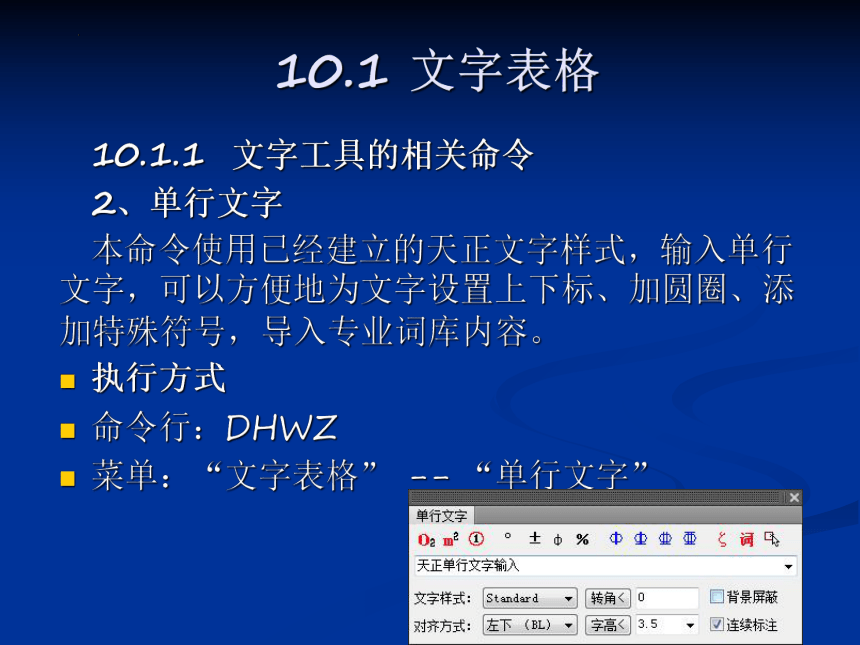

2、单行文字
本命令使用已经建立的天正文字样式，输入单行文字，可以方便地为文字设置上下标、加圆圈、添加特殊符号，导入专业词库内容。
执行方式
命令行：DHWZ
菜单：“文字表格” -- “单行文字”
10.1 文字表格
10.1.1 文字工具的相关命令
2、单行文字

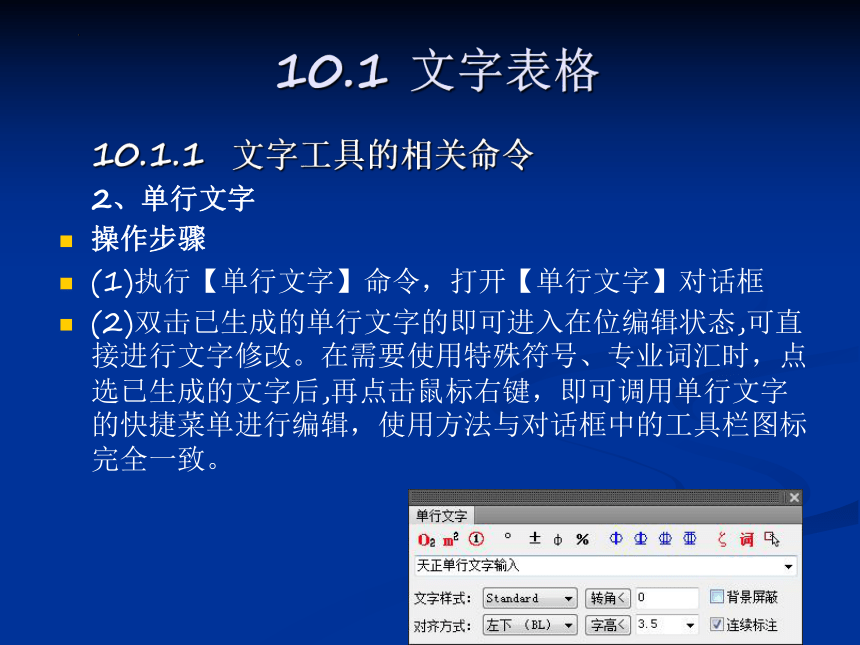

操作步骤
(1)执行【单行文字】命令，打开【单行文字】对话框
(2)双击已生成的单行文字的即可进入在位编辑状态,可直接进行文字修改。在需要使用特殊符号、专业词汇时，点选已生成的文字后,再点击鼠标右键，即可调用单行文字的快捷菜单进行编辑，使用方法与对话框中的工具栏图标完全一致。
10.1 文字表格
10.1.1 文字工具的相关命令
3、多行文字
本命令使用已经建立的天正文字样式，按段落输入多行中文文字，可以方便设定页宽与硬回车位置，并随时拖动夹点改变页宽。
执行方式
菜单：“文字表格” -- “多行文字”
操作步骤
执行【多行文字】命令，打开【多行文字】对话框
输入文字内容并编辑完毕后，单击“确定”按钮完成多行文字输入，本命令的自动换行功能特别适合输入以中文为主的设计说明文字。
10.1 文字表格
10.1.1 文字工具的相关命令
4、 曲线文字
本命令有两种功能：曲线文字命令可以直接按弧线方向书写中英文字符串，或者在已有的多段线上布置中英文字符串，亦可将图中的文字改排成曲线。
执行方式
命令行：QXWZ
菜单：“文字表格” -- “曲线文字”
10.1 文字表格
10.1.1 文字工具的相关命令
5、专业词库
专业词库命令可以输入或维护专业词库中的内容，由用户扩充的专业词库提供了一些常用的建筑专业词汇，可在各种符号标注命令中随时调用。
执行方式
命令行：ZYCK
菜单：“文字表格” -- “专业词库”
操作步骤
执行【专业词库】命令，打开【专业词库】对话框。本词汇表提供了多组常用的施工作法词汇，与【作法标注】命令结合使用，可快速标注“墙面”、“楼面”和“屋面”的国标作法
选择所需要的标注做法，将文字内容插入需要位置
10.1 文字表格
10.1 文字表格
10.1.1 文字工具的相关命令
6、转角自纠
转角自纠命令可以把不符合建筑制图标准的文字予以纠正。
执行方式
命令行：ZJZJ
菜单：“文字表格” -- “转角自纠”
10.1 文字表格
10.1.1 文字工具的相关命令
7、文字转化
文字转化命令可以把AutoCAD单行文字转化为天正单行文字，并保持原来每一个文字对象的独立性，不对其进行合并处理。
执行方式
命令行：WZZH
菜单：“文字表格” -- “文字转化”
10.1 文字表格
10.1.1 文字工具的相关命令
8、文字合并
本命令将ACAD格式单行文字转化为天正多行文字或者单行文字，同时对其中多行排列的多个text文字对象进行合并处理，由用户决定生成一个天正多行文字对象或者一个单行文字对象。
执行方式
命令行：WZHB
菜单：“文字表格” -- “文字合并”
操作步骤
执行【文字合并】命令
如果要合并的文字是比较长的段落，希望你合并为多行文字，否则合并后的单行文字会非常长，在处理设计说明等比较复杂的说明文字的情况下，尽量把合并后的文字移动到空白处，然后使用对象编辑功能，检查文字和数字是否正确，还要把合并后遗留的多余硬回车换行符删除。
10.1 文字表格
10.1.1 文字工具的相关命令
8、文字合并
10.1 文字表格
10.1.1 文字工具的相关命令
9、统一字高
统一字高命令可以把所选择的文字字高统一为给定的字高。
执行方式
命令行：TYZG
菜单：“文字表格” -- “统一字高”
操作步骤
执行【统一字高】命令
即可将源图所选择的字体高度进行统一
10.1 文字表格
10.1.1 文字工具的相关命令
9、统一字高
10.1 文字表格
10.1.1 文字工具的相关命令
10、查找替换
本命令查找替换当前图形中所有的文字，包括AutoCAD文字、天正文字和包含在其他对象中的文字。
执行方式
命令行：CZTH
菜单：“文字表格” -- “查找替换”
10.1 文字表格
10.1.1 文字工具的相关命令
10、查找替换
操作步骤
执行【查找替换】命令，打开【查找和替换】对话框。
(2)显示对话框，对图中或选定范围的所有文字类信息进行查找，按要求逐一替换或者全部替换，搜索过程中图中找到的文字处显示红框，单击下一个时，红框转到下一个找到的文字位置。
