第9章　
图形的打印及输出

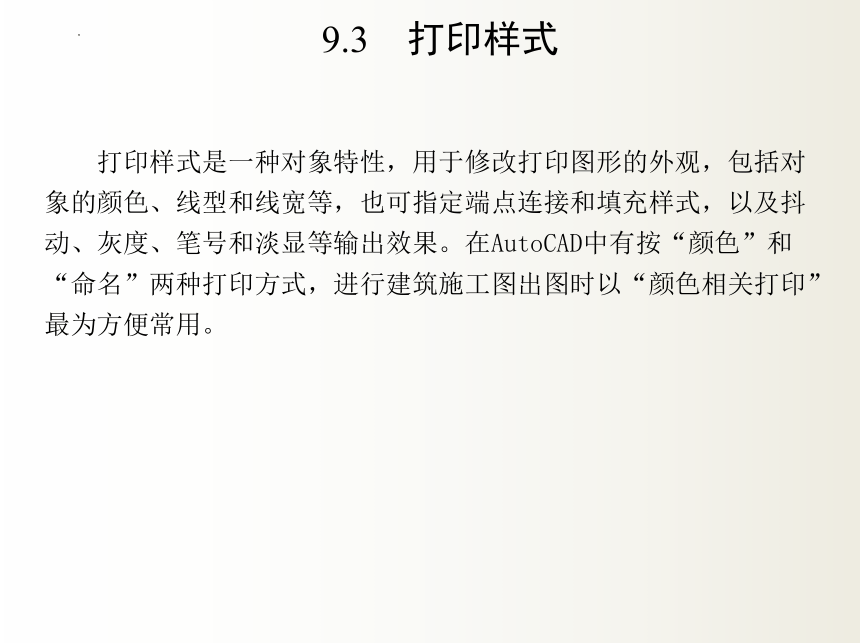

9.3　打印样式
打印样式是一种对象特性，用于修改打印图形的外观，包括对象的颜色、线型和线宽等，也可指定端点连接和填充样式，以及抖动、灰度、笔号和淡显等输出效果。在AutoCAD中有按“颜色”和“命名”两种打印方式，进行建筑施工图出图时以“颜色相关打印”最为方便常用。

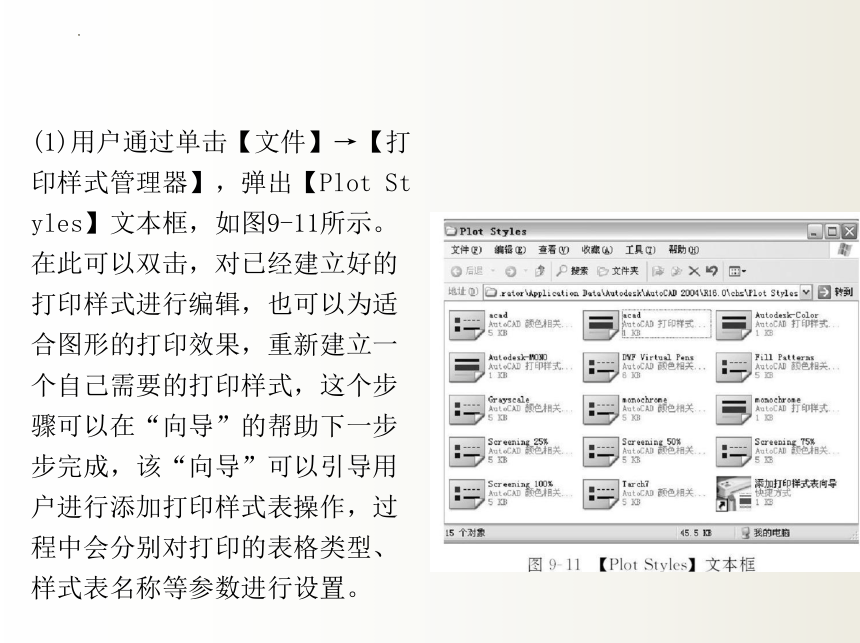

(1)用户通过单击【文件】→【打印样式管理器】，弹出【Plot Styles】文本框，如图9-11所示。在此可以双击，对已经建立好的打印样式进行编辑，也可以为适合图形的打印效果，重新建立一个自己需要的打印样式，这个步骤可以在“向导”的帮助下一步步完成，该“向导”可以引导用户进行添加打印样式表操作，过程中会分别对打印的表格类型、样式表名称等参数进行设置。

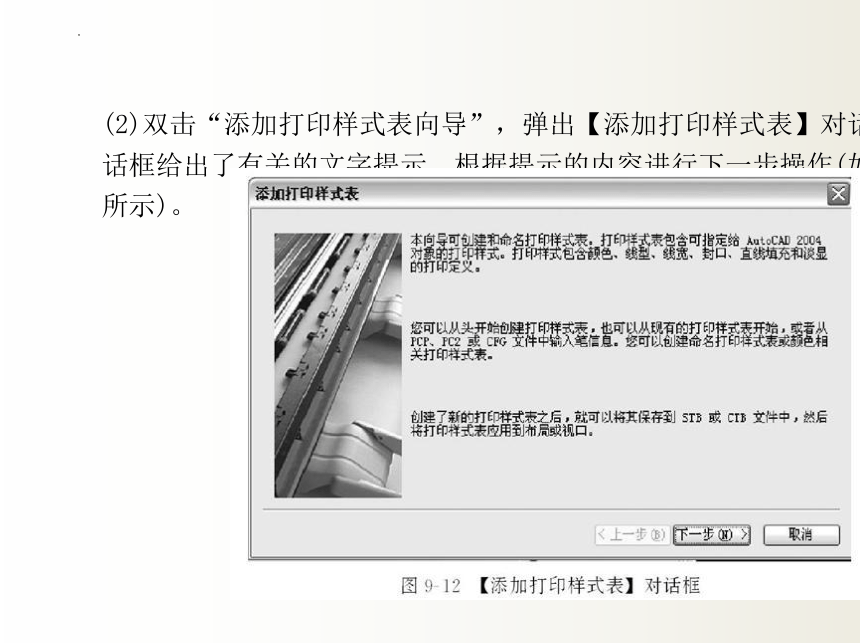

(2)双击“添加打印样式表向导”，弹出【添加打印样式表】对话框，对话框给出了有关的文字提示，根据提示的内容进行下一步操作(如图9-12所示)。

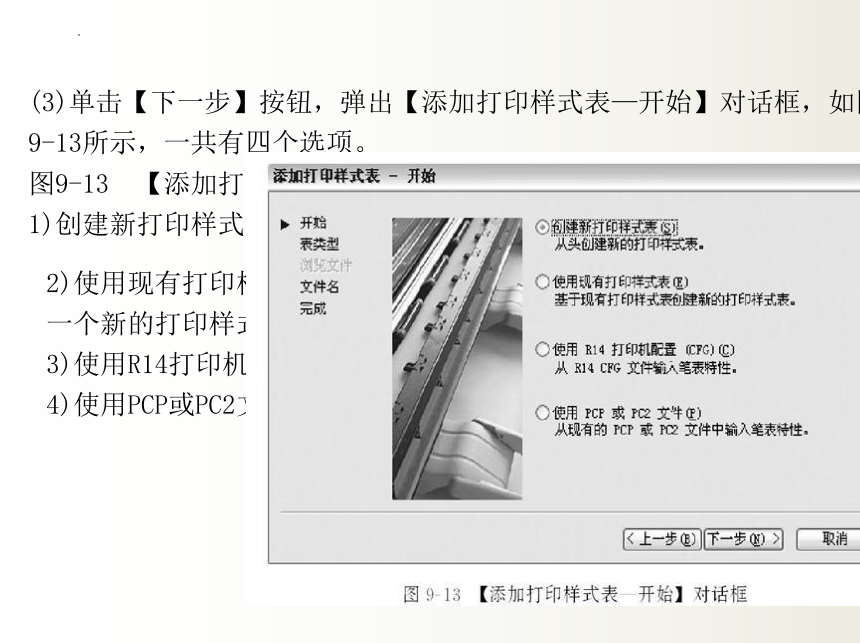

(3)单击【下一步】按钮，弹出【添加打印样式表—开始】对话框，如图9-13所示，一共有四个选项。
图9-13　【添加打印样式表—开始】对话框
1)创建新打印样式表：即创建一个全新的打印样式表。
2)使用现有打印样式表：即在现有打印样式表的基础上，通过编辑创建一个新的打印样式表。
3)使用R14打印机配置：即从R14 CFG文件输入笔表特性。
4)使用PCP或PC2文件：即从现有的PCP或PC2文件输入笔表特性。
。

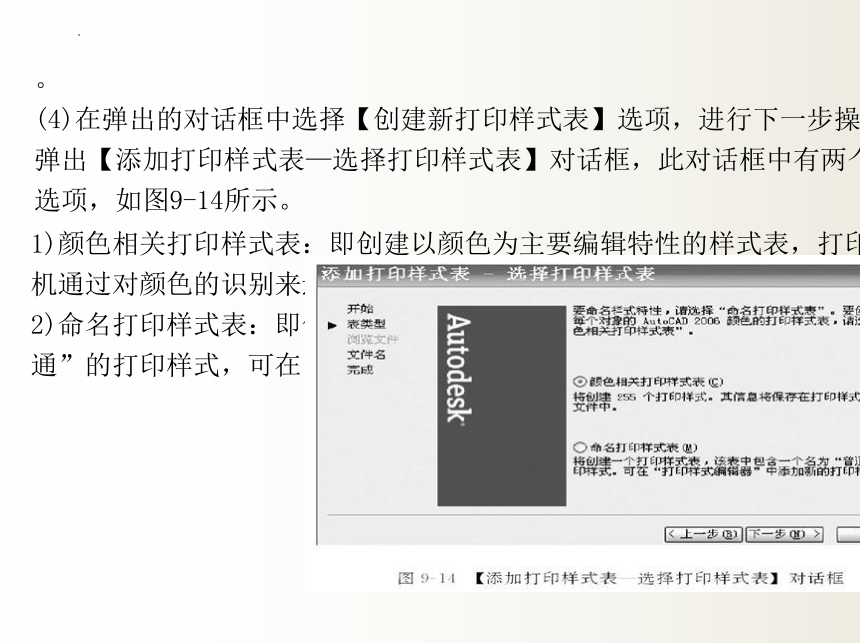

(4)在弹出的对话框中选择【创建新打印样式表】选项，进行下一步操作，弹出【添加打印样式表—选择打印样式表】对话框，此对话框中有两个选项，如图9-14所示。
1)颜色相关打印样式表：即创建以颜色为主要编辑特性的样式表，打印机通过对颜色的识别来进行打印。
2)命名打印样式表：即创建一个打印样式表，该表中包含一个名为“普通”的打印样式，可在“打印样式编辑器”中添加新的打印样式。

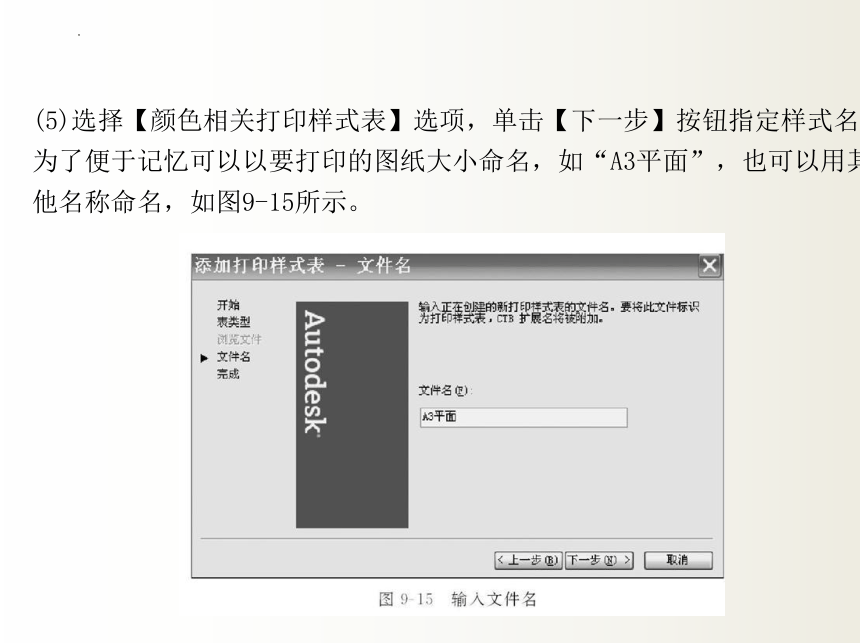

(5)选择【颜色相关打印样式表】选项，单击【下一步】按钮指定样式名称，为了便于记忆可以以要打印的图纸大小命名，如“A3平面”，也可以用其他名称命名，如图9-15所示。
(6)单击【下一步】按钮，弹出【添加打印样式表—完成】对话框，单击【打印样式表编辑器】，弹出【打印样式表编辑器】对话框(如图9-16所示)，在【格式视图】选项卡中列出了按颜色打印的特性。
1)颜色：打印结果的颜色，选中所有的打印样式中的颜色，设置打印的颜色为黑色。
2)抖动：使打印的线有抖动的效果，一般处于关闭状态。
3)淡显：打印出的线条处于模糊的效果，100为完全可见状态，0为完全不可见状态，一般将家具、厨卫用具的颜色淡显打印，淡显的程度因打印机情况而定，大约在60～90。
4)线型：使选中的颜色的线型为此线型。因为在图层特性中已经设置过线型，在此没有必要重复设置，选“使用对象线型”即可。
5)线宽：打印出的线的宽度，一般有三种线宽：粗线、中粗线、细线，粗线表示剖切到的线，一般设置在0.25～0.5，中粗线表示重要的需要强调的线，一般设置在0.18～0.25，细线表示一般的线，一般设置在0.13～0.18。
6)端点：线端点的形式一般设置为“使用对象端点样式”。
7)连接：线与线之间的连接形式，一般设置为“使用对象连接样式”。
8)填充：线的填充样式，一般设置为“使用对象填充样式”。
(7)单击【另存为】即可对设置好的打印样式进行保存，回到【添加打印样式表—完成】对话框，点击【完成】按钮，这样就创建了一个新的打印样式，如图9-17所示。
9.4　图形对象的指定输出
单击【文件】下拉菜单中的【打印】选项，或单击标准工具栏里的图标，将弹出【打印—模型】对话框，如图9-18所示。
1.【打印机/绘图仪】选项组
可以在此切换已定义的所有打印设备，选择已连接上的打印机。在此选项组中还有一个【打印到文件】开关项，它是用来指定将图打印成plt等格式的文件。如果此开关已勾选，那么单击该对话框中的【确定】按钮后，将显示【打印到文件】对话框，必须在此输入该plt格式的文件名。
2.【图纸尺寸】选项组
在此指定打印纸张的大小。
3.【图形方向】选项组
在此指定图纸是横向或竖向放置。
4.【打印样式表(笔指定)】选项组
5.【打印比例】选项组
按照开始画图前的规划和原则，一般工程图都应按比例打印。本范例的画图比例是1∶100，所以在此指定以【自定义】方式设置1=100。如果勾选此框中的【布满图纸】开关项，就表示要以没有比例的方式打印。
6.【打印选项】选项组
(1)后台打印：是否要在幕后处理打印。
(2)打印对象线宽：指定是否打印为对象或图层指定的线宽。
(3)按样式打印：指定是否打印应用于对象和图层的打印样式。
(4)最后打印图纸空间：指定是否先打印模型空间几何图形。
(5)隐藏图纸空间对象：此选项仅在布局选项卡中可用。
(6)打开打印戳记：是否打开打印戳记。所谓打印戳记，就是让用户可以在打印时加入如图纸、布局、设备、登陆等名称以及打印比例、图纸尺寸或日期时间等信息作为戳记。
7.【打印偏移(原点设置在可打印区域)】选项组
通过在【X】和【Y】框中输入正负值来决定打印的原点位置，以配合用户的图纸状况，特别是在大型画图仪上采用的是可自动裁纸的滚筒式连续图纸，而对单张式图纸来说，勾选【居中打印】开关项是个不错的选择。
8.预览打印的结果
在图中用户可以按住鼠标左键来缩放画面，要返回原来的设置窗口，单击【退出】即可。若要打印则选择【打印】选项。经过上述步骤，即可方便快捷地完成整套图纸的打印工作。
附录　某住宅D户型施工图，见全文后插页。
