第9章 建筑立面与建筑剖面

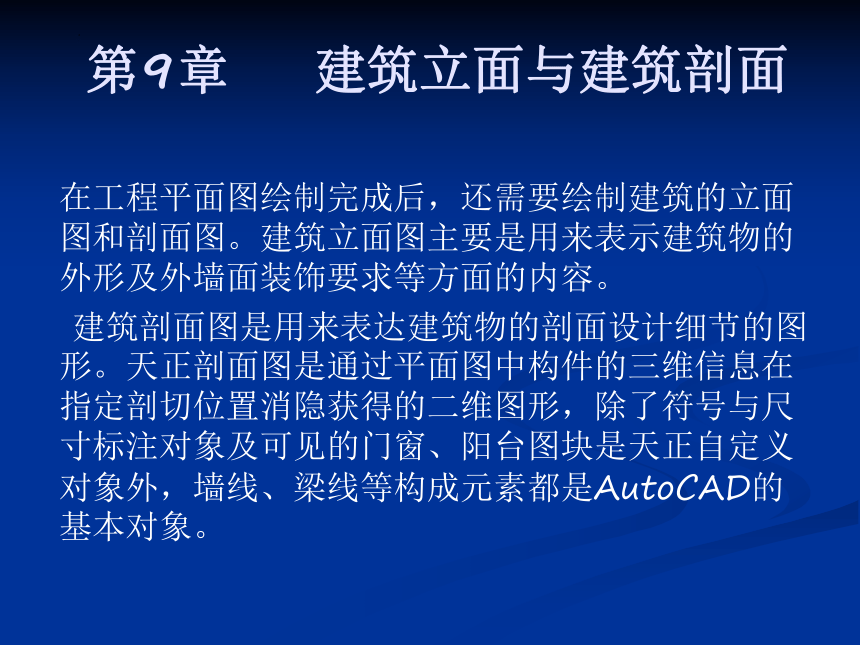

在工程平面图绘制完成后，还需要绘制建筑的立面图和剖面图。建筑立面图主要是用来表示建筑物的外形及外墙面装饰要求等方面的内容。
建筑剖面图是用来表达建筑物的剖面设计细节的图形。天正剖面图是通过平面图中构件的三维信息在指定剖切位置消隐获得的二维图形，除了符号与尺寸标注对象及可见的门窗、阳台图块是天正自定义对象外，墙线、梁线等构成元素都是AutoCAD的基本对象。
第9章 建筑立面与建筑剖面

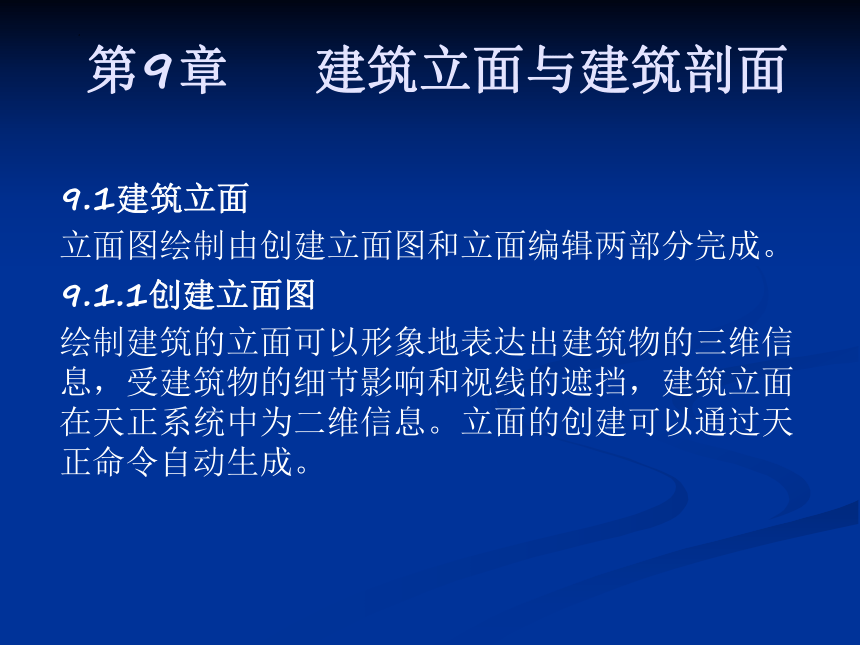

9.1建筑立面
立面图绘制由创建立面图和立面编辑两部分完成。
9.1.1创建立面图
绘制建筑的立面可以形象地表达出建筑物的三维信息，受建筑物的细节影响和视线的遮挡，建筑立面在天正系统中为二维信息。立面的创建可以通过天正命令自动生成。
第9章 建筑立面与建筑剖面
9.1建筑立面
9.1.1创建立面图

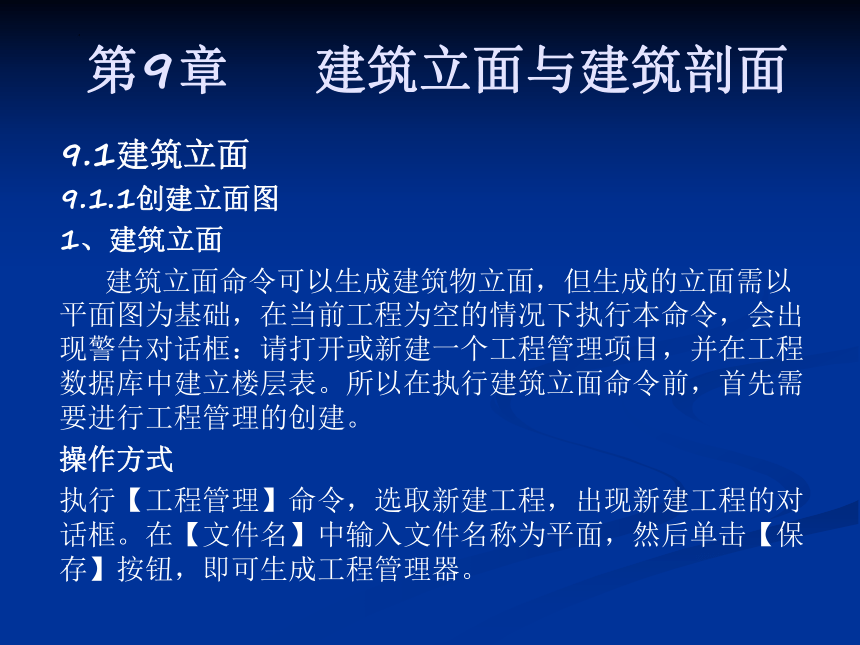

1、建筑立面
建筑立面命令可以生成建筑物立面，但生成的立面需以平面图为基础，在当前工程为空的情况下执行本命令，会出现警告对话框：请打开或新建一个工程管理项目，并在工程数据库中建立楼层表。所以在执行建筑立面命令前，首先需要进行工程管理的创建。
操作方式

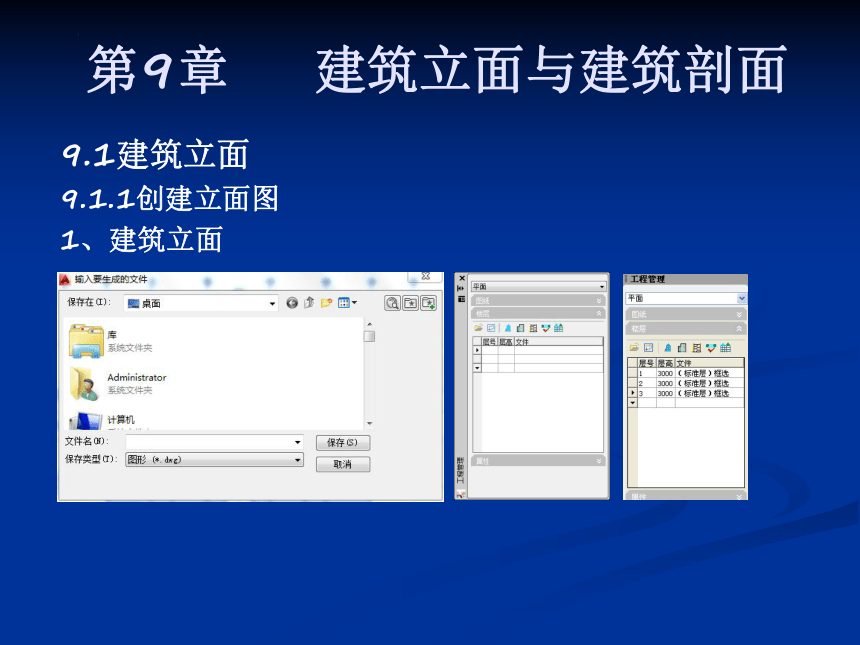

执行【工程管理】命令，选取新建工程，出现新建工程的对话框。在【文件名】中输入文件名称为平面，然后单击【保存】按钮，即可生成工程管理器。
第9章 建筑立面与建筑剖面
9.1建筑立面
9.1.1创建立面图
1、建筑立面

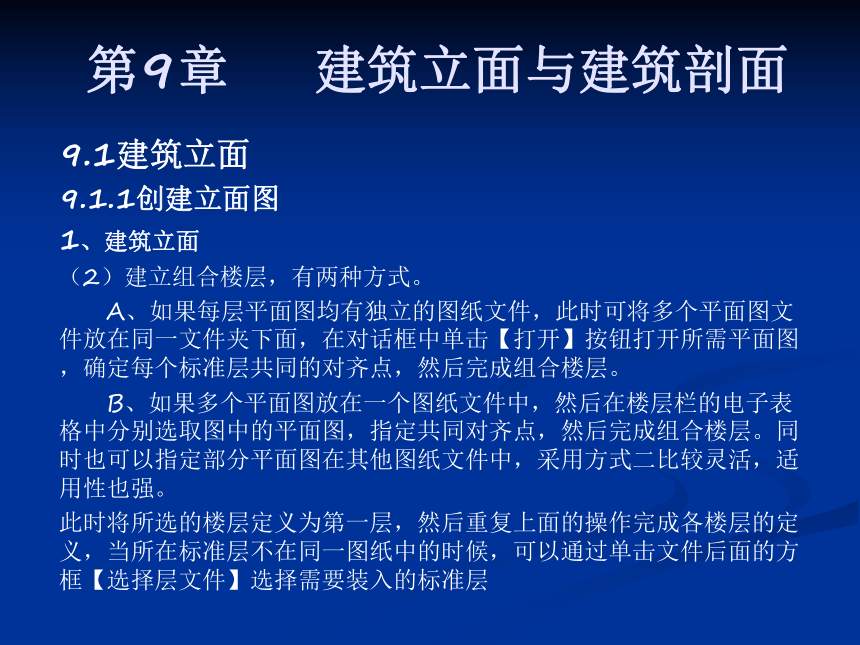

（2）建立组合楼层，有两种方式。
A、如果每层平面图均有独立的图纸文件，此时可将多个平面图文件放在同一文件夹下面，在对话框中单击【打开】按钮打开所需平面图，确定每个标准层共同的对齐点，然后完成组合楼层。
B、如果多个平面图放在一个图纸文件中，然后在楼层栏的电子表格中分别选取图中的平面图，指定共同对齐点，然后完成组合楼层。同时也可以指定部分平面图在其他图纸文件中，采用方式二比较灵活，适用性也强。
此时将所选的楼层定义为第一层，然后重复上面的操作完成各楼层的定义，当所在标准层不在同一图纸中的时候，可以通过单击文件后面的方框【选择层文件】选择需要装入的标准层
第9章 建筑立面与建筑剖面
9.1建筑立面
9.1.1创建立面图
1、建筑立面
第9章 建筑立面与建筑剖面
9.1建筑立面
9.1.1创建立面图
1、建筑立面

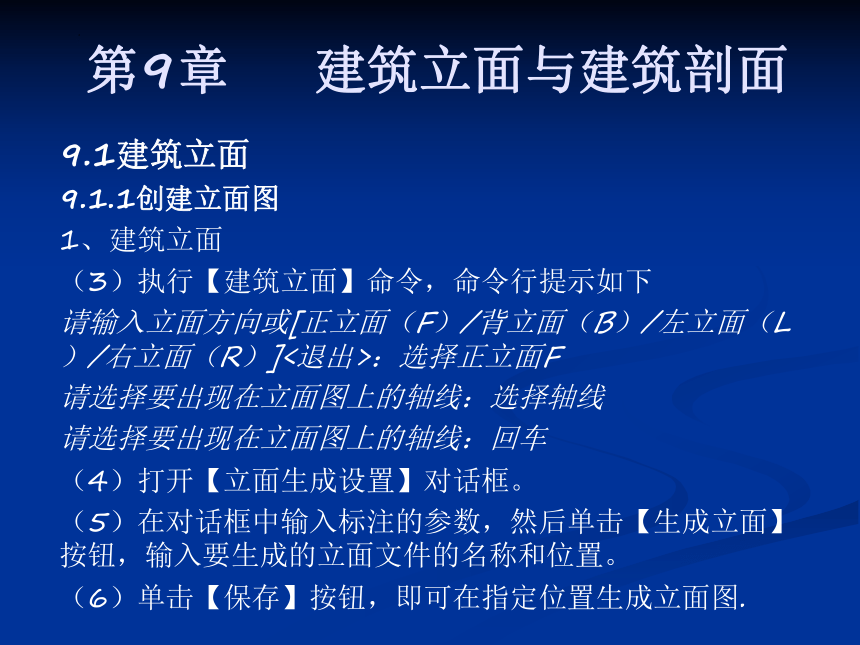

（3）执行【建筑立面】命令，命令行提示如下
请输入立面方向或[正立面（F）/背立面（B）/左立面（L）/右立面（R）]<退出>：选择正立面F
请选择要出现在立面图上的轴线：选择轴线
请选择要出现在立面图上的轴线：回车
（4）打开【立面生成设置】对话框。
（5）在对话框中输入标注的参数，然后单击【生成立面】按钮，输入要生成的立面文件的名称和位置。

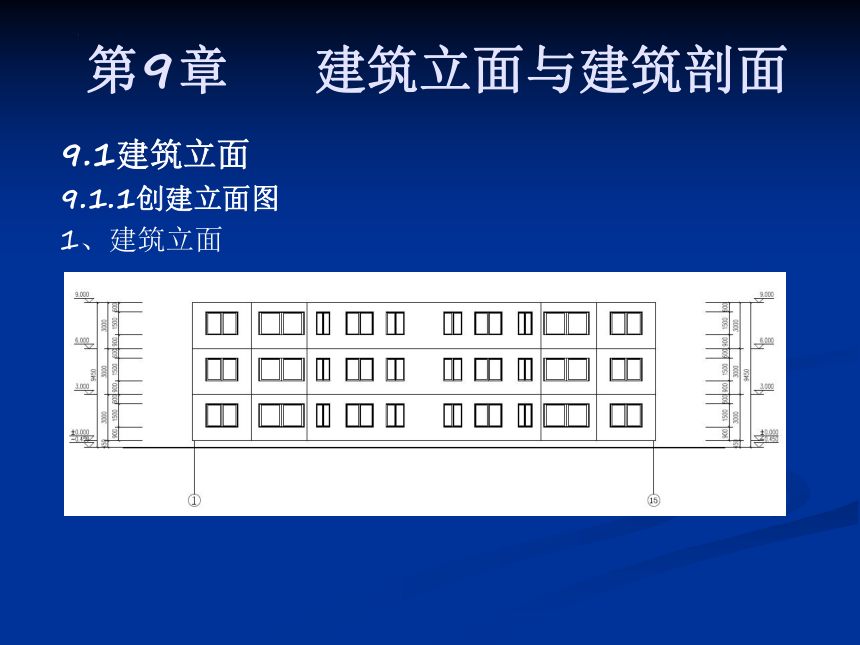

（6）单击【保存】按钮，即可在指定位置生成立面图.
第9章 建筑立面与建筑剖面
9.1建筑立面
9.1.1创建立面图
1、建筑立面
第9章 建筑立面与建筑剖面
9.1建筑立面
9.1.1创建立面图

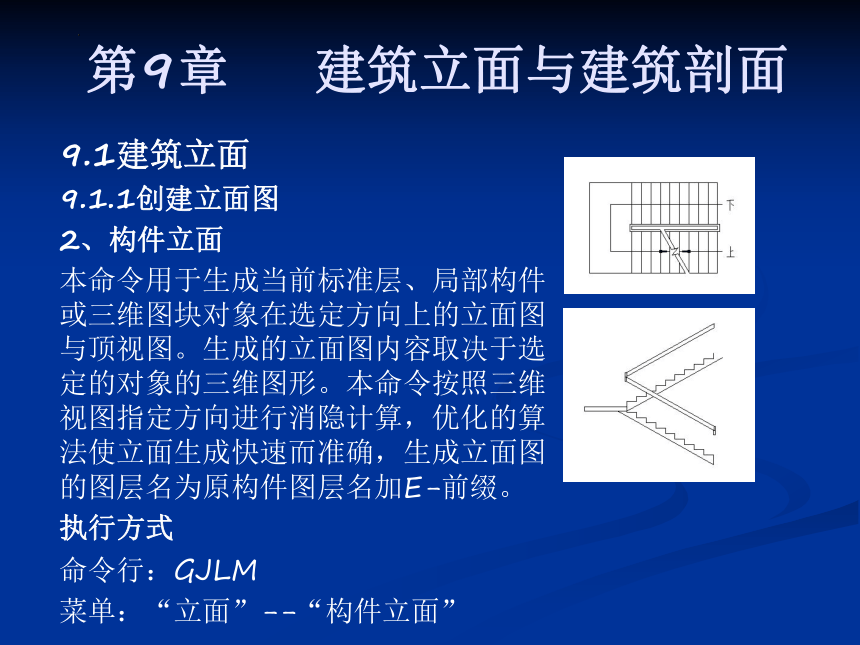

2、构件立面
本命令用于生成当前标准层、局部构件或三维图块对象在选定方向上的立面图与顶视图。生成的立面图内容取决于选定的对象的三维图形。本命令按照三维视图指定方向进行消隐计算，优化的算法使立面生成快速而准确，生成立面图的图层名为原构件图层名加E-前缀。
执行方式
命令行：GJLM
菜单：“立面”--“构件立面”
第9章 建筑立面与建筑剖面
9.1建筑立面

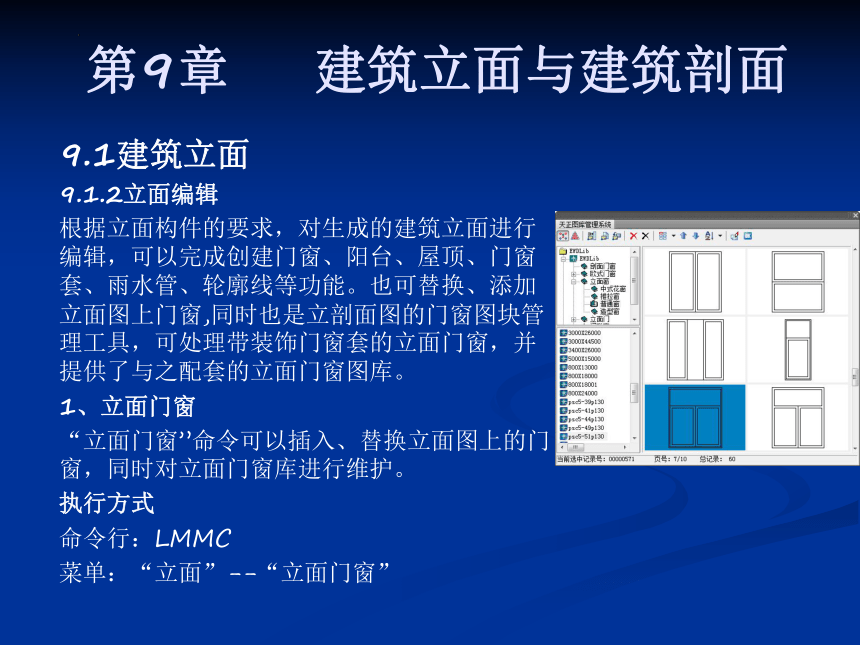

9.1.2立面编辑
根据立面构件的要求，对生成的建筑立面进行编辑，可以完成创建门窗、阳台、屋顶、门窗套、雨水管、轮廓线等功能。也可替换、添加立面图上门窗,同时也是立剖面图的门窗图块管理工具，可处理带装饰门窗套的立面门窗，并提供了与之配套的立面门窗图库。
1、立面门窗
“立面门窗”命令可以插入、替换立面图上的门窗，同时对立面门窗库进行维护。
执行方式
命令行：LMMC
菜单：“立面”--“立面门窗”
第9章 建筑立面与建筑剖面
9.1建筑立面
2、门窗参数
“门窗参数”命令可以修改立面门窗的尺寸和位置。
执行方式
命令行：MCCS
菜单：“立面”--“门窗参数”
操作步骤
执行【门窗参数】命令，查询并更改左上的窗参数
天正自动按照尺寸更新所选立面窗.
第9章 建筑立面与建筑剖面
9.1建筑立面
3、立面窗套
“立面窗套”命令可以生成全包的窗套或者窗上沿线和下沿线。
执行方式
命令行：LMCT
菜单：“立面”--“立面窗套”
第9章 建筑立面与建筑剖面
9.1建筑立面
5、立面屋顶
立面屋顶命令可以完成多种形式的屋顶立面图。
执行方式
命令行：LMWD
菜单：“立面”--“立面屋顶”
执行【立面屋顶】命令，打开【立面屋顶参数】对话框，，在其中填入立面的相关数据
第9章 建筑立面与建筑剖面
9.1建筑立面
5、立面屋顶
第9章 建筑立面与建筑剖面
9.1建筑立面
6、雨水管线
雨水管线命令可以按给定的位置生成竖直向下的雨水管。
执行方式
命令行：YSGX
菜单：“立面”--“雨水管线”
第9章 建筑立面与建筑剖面
9.1建筑立面
7、柱立面线
柱立面线命令可以绘制圆柱的立面过渡线。
执行方式
命令行：ZLMX
菜单：“立面”--“柱立面线”
执行【柱立面线】命令，输入相关信息，即可生成立面线
第9章 建筑立面与建筑剖面
9.1建筑立面
8、图形裁剪
“图形裁剪”命令可以对立面图形进行裁剪。
执行方式
命令行：TXCJ
菜单：“立面”--“图形裁剪”
操作步骤
执行【图形裁剪】命令，选择被裁剪的对象.
第9章 建筑立面与建筑剖面
9.1建筑立面
9、立面轮廓
“立面轮廓”命令可以对立面图搜索轮廓，生成轮廓粗线,但不包括地坪线在内。
执行方式
命令行：LMLK
菜单：“立面”--“立面轮廓”
第9章 建筑立面与建筑剖面
9.1建筑立面
9、立面轮廓
第9章 建筑立面与建筑剖面
9.1建筑立面
9、立面轮廓
第9章 建筑立面与建筑剖面
9.2.1 剖面创建
与建筑立面相似，绘制建筑的剖面也可以形象地表达出建筑物的三维信息，同样受建筑物的细节和视线方向的遮挡，建筑剖面在天正系统中为二维信息。剖面的创建可以通过天正命令自动生成。
1、建筑剖面
建筑剖面命令可以生成建筑物剖面。在当前工程为空的时候执行本命令，会出现对话框：请打开或新建一个工程管理项目，并在工程数据库中建立楼层表。
执行方式
命令行：JZPM
菜单：“剖面”--“建筑剖面”
