第8章 天正建筑平面图绘制

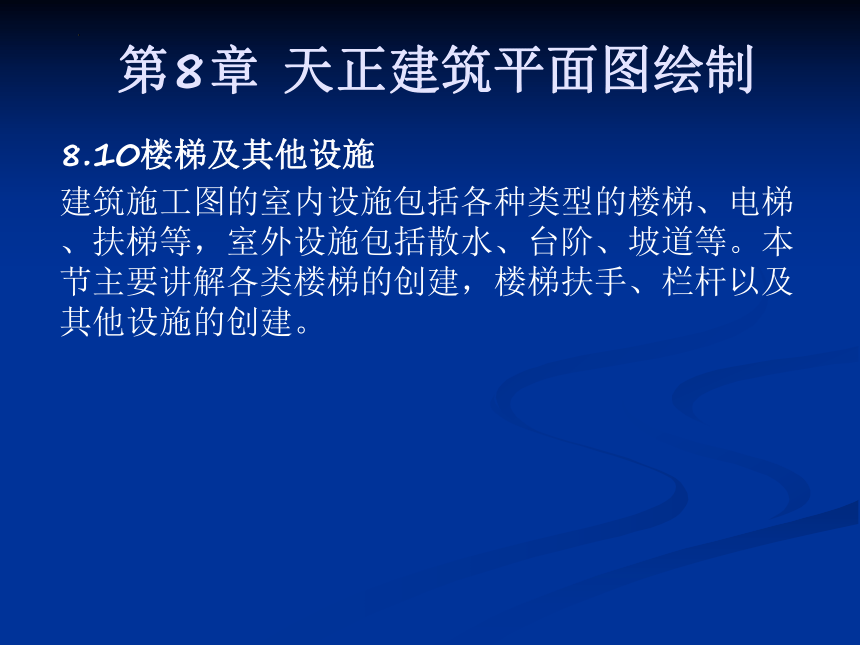

8.10楼梯及其他设施
建筑施工图的室内设施包括各种类型的楼梯、电梯、扶梯等，室外设施包括散水、台阶、坡道等。本节主要讲解各类楼梯的创建，楼梯扶手、栏杆以及其他设施的创建。
第8章 天正建筑平面图绘制
8.10楼梯及其他设施
8.10.1各种楼梯的创建
1、直线梯段
直线楼梯是最常见的楼梯形式之一，也是最基本的楼梯样式，可用来组合成复杂的楼梯。
执行方式
命令行：ZXTD
菜单：“楼梯其他” --“直线梯段”
第8章 天正建筑平面图绘制
8.10楼梯及其他设施
8.10.1各种楼梯的创建

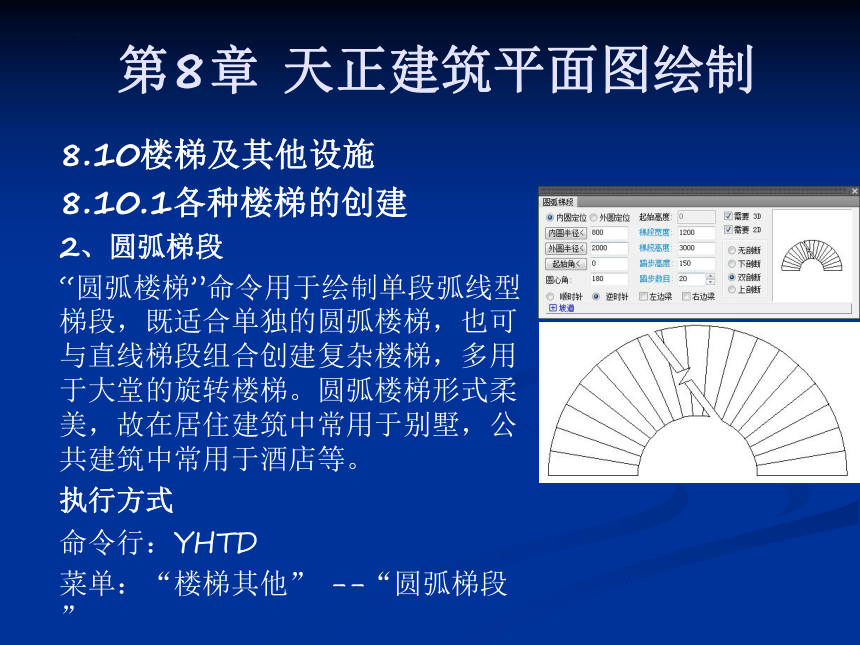

2、圆弧梯段
“圆弧楼梯”命令用于绘制单段弧线型梯段，既适合单独的圆弧楼梯，也可与直线梯段组合创建复杂楼梯，多用于大堂的旋转楼梯。圆弧楼梯形式柔美，故在居住建筑中常用于别墅，公共建筑中常用于酒店等。
执行方式
命令行：YHTD
菜单：“楼梯其他” --“圆弧梯段”
第8章 天正建筑平面图绘制
8.10楼梯及其他设施
8.10.1各种楼梯的创建

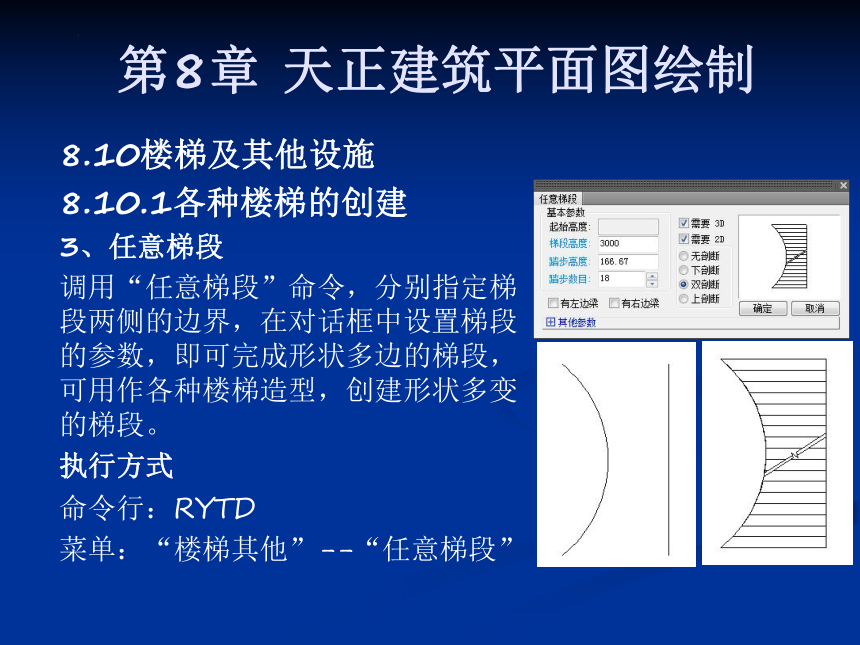

3、任意梯段
调用“任意梯段”命令，分别指定梯段两侧的边界，在对话框中设置梯段的参数，即可完成形状多边的梯段，可用作各种楼梯造型，创建形状多变的梯段。
执行方式
命令行：RYTD
菜单：“楼梯其他”--“任意梯段”
第8章 天正建筑平面图绘制
8.10楼梯及其他设施
8.10.1各种楼梯的创建

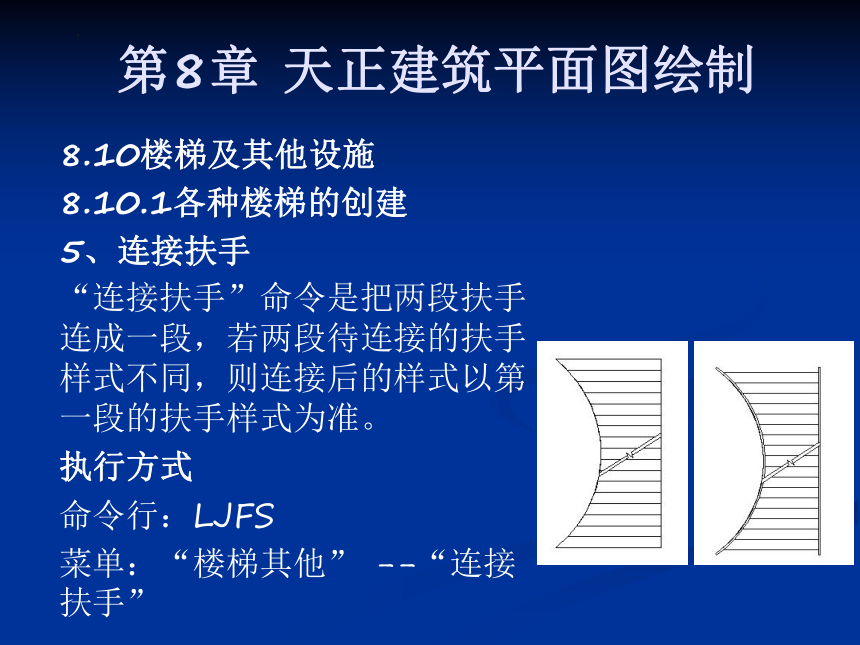

5、连接扶手
“连接扶手”命令是把两段扶手连成一段，若两段待连接的扶手样式不同，则连接后的样式以第一段的扶手样式为准。
执行方式
命令行：LJFS
菜单：“楼梯其他” --“连接扶手”
第8章 天正建筑平面图绘制
8.10楼梯及其他设施
8.10.1各种楼梯的创建

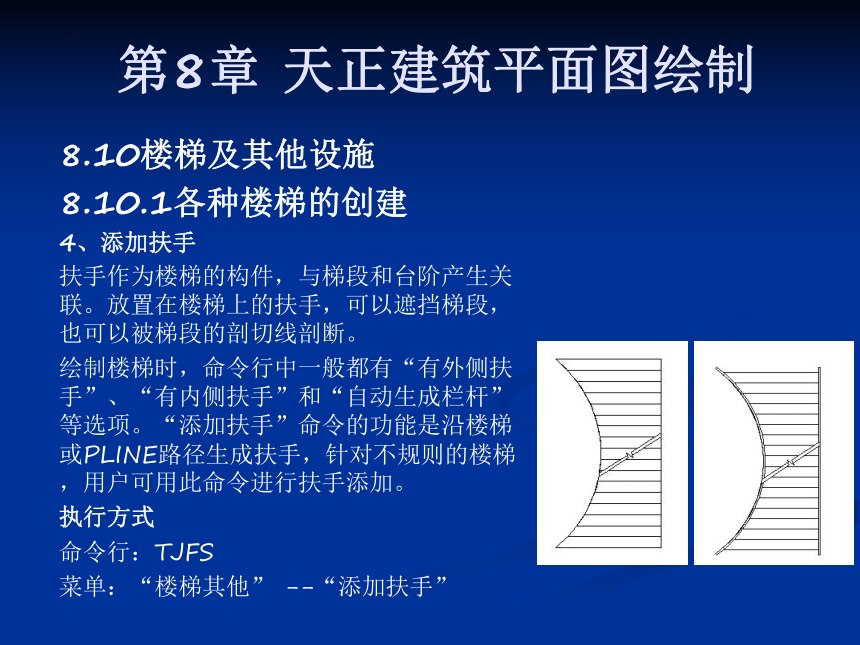

4、添加扶手
扶手作为楼梯的构件，与梯段和台阶产生关联。放置在楼梯上的扶手，可以遮挡梯段，也可以被梯段的剖切线剖断。
绘制楼梯时，命令行中一般都有“有外侧扶手”、“有内侧扶手”和“自动生成栏杆”等选项。“添加扶手”命令的功能是沿楼梯或PLINE路径生成扶手，针对不规则的楼梯，用户可用此命令进行扶手添加。
执行方式
命令行：TJFS
菜单：“楼梯其他” --“添加扶手”
第8章 天正建筑平面图绘制
8.10楼梯及其他设施
8.10.1各种楼梯的创建

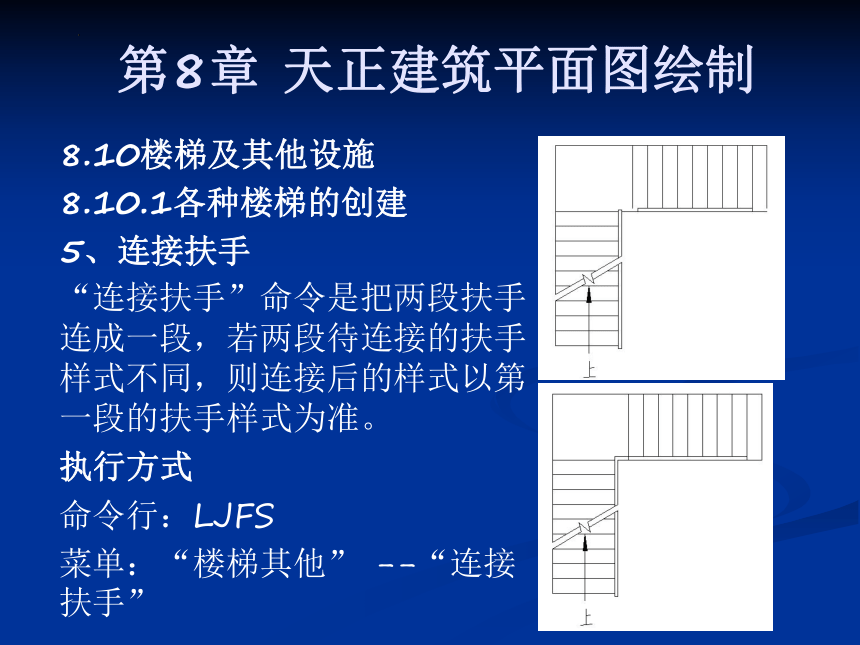

5、连接扶手
“连接扶手”命令是把两段扶手连成一段，若两段待连接的扶手样式不同，则连接后的样式以第一段的扶手样式为准。
执行方式
命令行：LJFS
菜单：“楼梯其他” --“连接扶手”
第8章 天正建筑平面图绘制
8.10楼梯及其他设施
8.10.1各种楼梯的创建

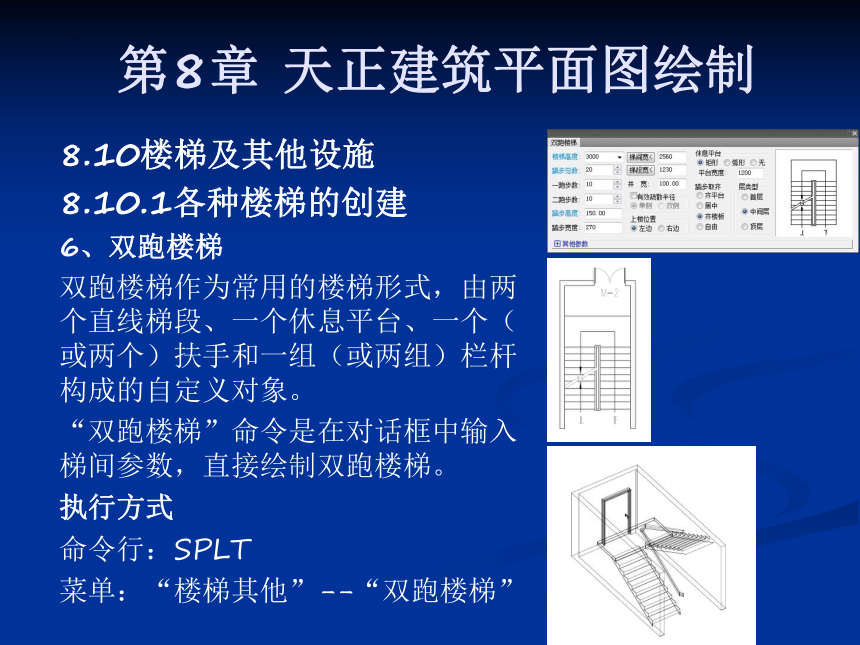

6、双跑楼梯
双跑楼梯作为常用的楼梯形式，由两个直线梯段、一个休息平台、一个（或两个）扶手和一组（或两组）栏杆构成的自定义对象。
“双跑楼梯”命令是在对话框中输入梯间参数，直接绘制双跑楼梯。
执行方式
命令行：SPLT
菜单：“楼梯其他”--“双跑楼梯”
第8章 天正建筑平面图绘制
8.10楼梯及其他设施
8.10.1各种楼梯的创建

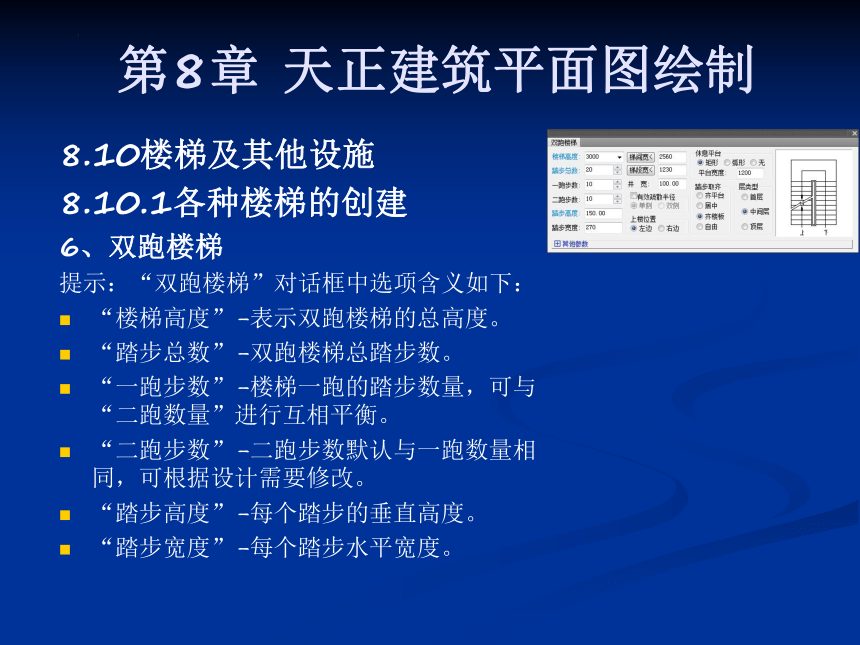

6、双跑楼梯
提示：“双跑楼梯”对话框中选项含义如下：
“楼梯高度”-表示双跑楼梯的总高度。
“踏步总数”-双跑楼梯总踏步数。
“一跑步数”-楼梯一跑的踏步数量，可与“二跑数量”进行互相平衡。
“二跑步数”-二跑步数默认与一跑数量相同，可根据设计需要修改。
“踏步高度”-每个踏步的垂直高度。
“踏步宽度”-每个踏步水平宽度。
第8章 天正建筑平面图绘制
8.10楼梯及其他设施
8.10.1各种楼梯的创建
6、双跑楼梯
“梯间宽” -双跑楼梯总宽。
“梯段宽”-默认宽度由总宽计算而来。
“井宽”-两个梯段之间的宽度。
“休息平台”-连接两梯段的中间平台。
“踏步取齐”-除了两跑步数不等时可直接在“齐平台”、“居中”、“齐楼板”中选择两梯段相对位置外，也可以通过拖动夹点任意调整两梯段之间的位置，此时踏步取齐设为“自由”。
“层类型”-根据楼梯的位置不同，分为首层、中间层、顶层三种形制。
第8章 天正建筑平面图绘制
8.10楼梯及其他设施
8.10.1各种楼梯的创建
7、多跑楼梯
【多跑楼梯】命令的功能是在输入的关键点建立多跑楼梯，以梯段结束、梯段和休息平台交替布置。
执行方式
命令行：DPLT
菜单：“楼梯其他” --“多跑楼梯”
第8章 天正建筑平面图绘制
8.10楼梯及其他设施
8.10.1各种楼梯的创建
8、双分平行楼梯
调用“双分平行楼梯”命令，通过在弹出的“双分平行楼梯”对话框中设置梯段的各项参数，可绘制双分平行楼梯。双分平行楼梯可以通过设置平台宽度来解决复杂的梯段关系。
执行方式
命令行：SFPX
菜单：“楼梯其他” --“双分平行楼梯”
第8章 天正建筑平面图绘制
8.10楼梯及其他设施
8.10.1各种楼梯的创建
9、双分转角楼梯
调用“双分转角楼梯”命令，通过在弹出的“双分转角楼梯”对话框中设置梯段参数，可绘制呈T形的转角楼梯，因其具有良好的导向性，可进行有效的人流分流，常见于地铁站厅设计中。
执行方式
命令行： SFZJ
菜单：“楼梯其他” --“双分平行楼梯”
第8章 天正建筑平面图绘制
8.10楼梯及其他设施
8.10.1各种楼梯的创建
10、双分三跑楼梯
调用“双分三跑楼梯”命令，可绘制复合的“两”段的三跑楼梯。
执行方式
命令行： SFSP
菜单：“楼梯其他” --“双分三跑楼梯”
第8章 天正建筑平面图绘制
8.10楼梯及其他设施
8.10.1各种楼梯的创建
11、交叉楼梯
调用“交叉楼梯”命令，可绘制相互交叉的楼梯图形。
执行方式
命令行： JCLT
菜单：“楼梯其他” --“交叉楼梯”
第8章 天正建筑平面图绘制
8.10楼梯及其他设施
8.10.1各种楼梯的创建
12、剪刀楼梯
“剪刀楼梯”命令用于绘制剪刀楼梯，一般作为疏散楼梯使用，两跑之间需要绘制防火墙进行分隔，形成了独自的两段楼梯，增加了楼梯疏散宽度。常用于高层住宅及商业综合体的设计中。
执行方式
命令行： JDLT
菜单：“楼梯其他” --“剪刀楼梯”
第8章 天正建筑平面图绘制
8.10楼梯及其他设施
8.10.1各种楼梯的创建
13、三角楼梯
“三角楼梯”命令用于绘制三角形楼梯。
执行方式
命令行：SJLT
菜单：“楼梯其他” --“三角楼梯”
第8章 天正建筑平面图绘制
8.10楼梯及其他设施
8.10.1各种楼梯的创建
14、矩形转角
“矩形转角”命令用于绘制矩形转角楼梯，其中梯跑数可以从两跑到四跑自行选择。
执行方式
命令行：JXZJ
菜单：“楼梯其他” --“矩形转角”
第8章 天正建筑平面图绘制
8.10楼梯及其他设施
8.10.1各种楼梯的创建
5、电梯
电梯命令的功能是在电梯间井道内插入电梯，绘制电梯简图。
执行方式
命令行：DT
菜单：“楼梯其他” --“电梯”
第8章 天正建筑平面图绘制
8.10楼梯及其他设施
8.10.1各种楼梯的创建
16、自动扶梯
自动扶梯命令可以在对话框中输入梯段参数，绘制单台或双台自动扶梯。
执行方式
命令行：ZDFT
菜单：“楼梯其他” --“自动扶梯”
第8章 天正建筑平面图绘制
8.10楼梯及其他设施
8.10.2其他设施
建筑物的室外设施主要包括散水、台阶、坡道等，主要在建筑物主体与场地进行连接的构件，起到解决建筑物室内外高差和保护建筑物的作用。
本节主要讲解基于墙体创建阳台、台阶、坡道和散水等设施。
1、阳台
阳台命令可以直接绘制阳台或把预先绘制好的PLINE线转成阳台。
执行方式
命令行：YT
菜单：“楼梯其他”--阳台”
第8章 天正建筑平面图绘制
8.10楼梯及其他设施
8.10.2其他设施
2、台阶
台阶命令可以直接绘制台阶或把预先绘制好的PLINE线转成台阶。
执行方式
命令行：TJ
菜单：“楼梯其他”--“台阶”
第8章 天正建筑平面图绘制
8.10楼梯及其他设施
8.10.2其他设施
3、坡道
执行方式
命令行：PD
菜单：“楼梯其他”--“坡道”
第8章 天正建筑平面图绘制
8.10楼梯及其他设施
8.10.2其他设施
4、散水
散水命令可以通过自动搜索外墙线，绘制散水。
执行方式
命令行：SS
菜单：“楼梯其他”--“散水”
第8章 天正建筑平面图绘制
8.10楼梯及其他设施
8.10.2其他设施
4、散水
散水命令可以通过自动搜索外墙线，绘制散水。
执行方式
命令行：SS
菜单：“楼梯其他”--“散水”
本章小结
本章主要讲解了轴网、柱、墙体、门窗、房间与屋顶及室内外设施等的绘制与编辑方法。轴网绘制要掌握—轴网的创建、编辑轴网、轴网标注、轴号编辑；柱绘制要掌握—柱子的创建、柱子编辑；墙体绘制要掌握—墙体创建、墙体编辑、墙体编辑工具、墙体立面工具、墙体内外识别工具；门窗绘制要掌握—门窗的创建、门窗编号与门窗表、门窗编辑的工具；房间与屋顶绘制要掌握—房间面积的创建、房间布置、屋顶创建；室内外设施绘制要掌握—各种楼梯的创建及室内外其他设施的绘制等。
复习题
在熟练掌握本章节各类命令。
通过学习本章节的基本命令，尝试绘制简单别墅平面图。
