第8章 天正建筑平面图绘制

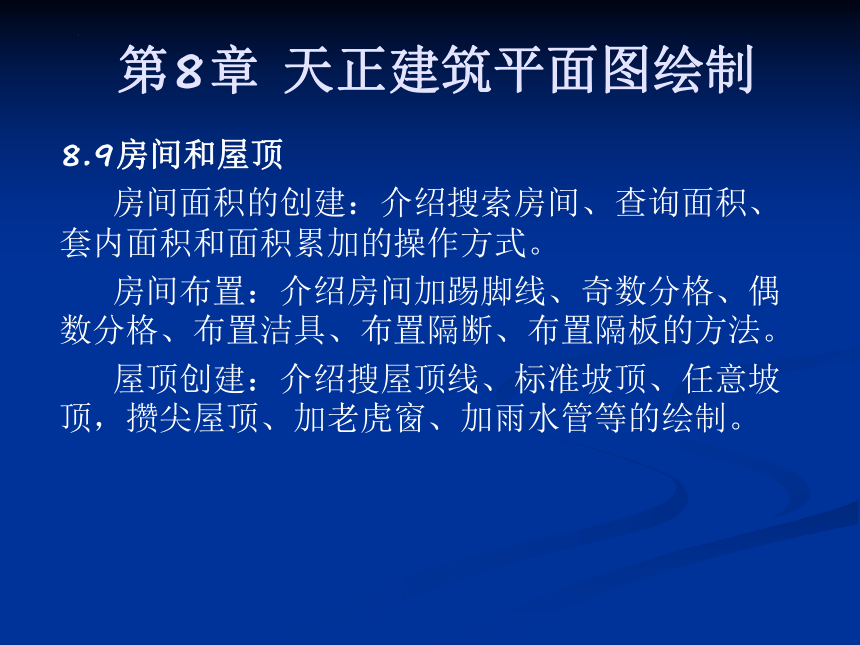

8.9房间和屋顶
房间面积的创建：介绍搜索房间、查询面积、套内面积和面积累加的操作方式。
房间布置：介绍房间加踢脚线、奇数分格、偶数分格、布置洁具、布置隔断、布置隔板的方法。
屋顶创建：介绍搜屋顶线、标准坡顶、任意坡顶，攒尖屋顶、加老虎窗、加雨水管等的绘制。
第8章 天正建筑平面图绘制
8.9房间和屋顶

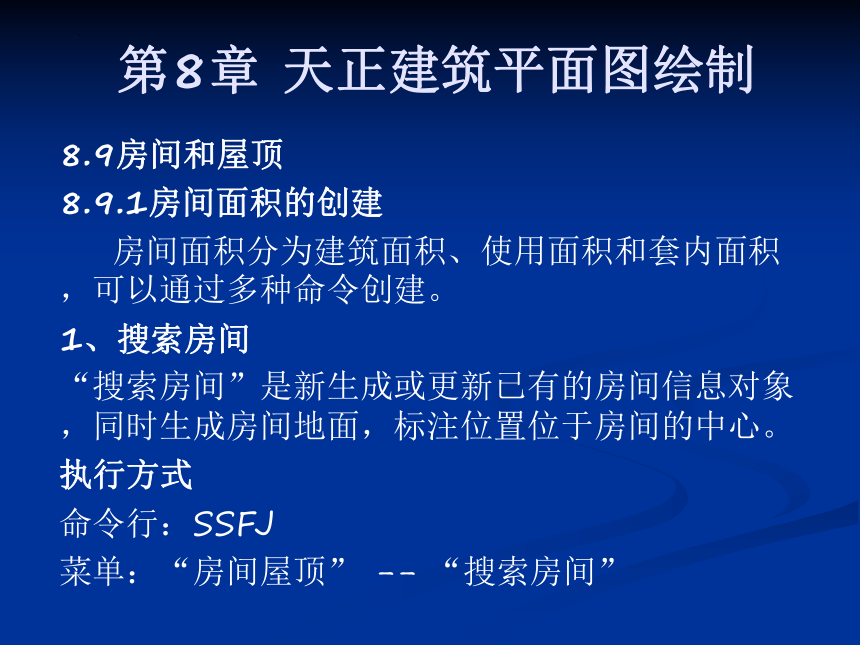

8.9.1房间面积的创建
房间面积分为建筑面积、使用面积和套内面积，可以通过多种命令创建。

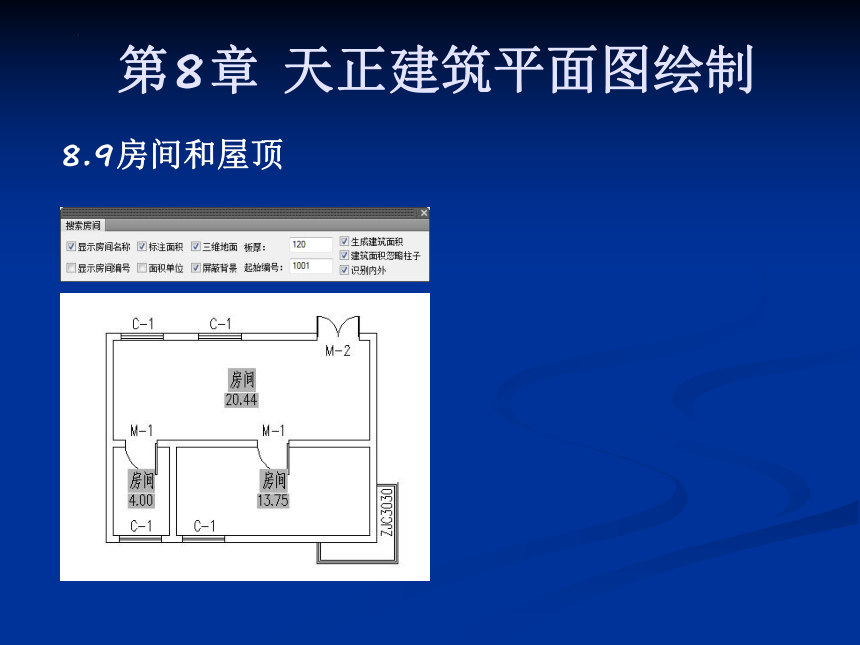

1、搜索房间
“搜索房间”是新生成或更新已有的房间信息对象，同时生成房间地面，标注位置位于房间的中心。
执行方式
命令行：SSFJ
菜单：“房间屋顶” -- “搜索房间”
第8章 天正建筑平面图绘制
8.9房间和屋顶
第8章 天正建筑平面图绘制
8.9房间和屋顶

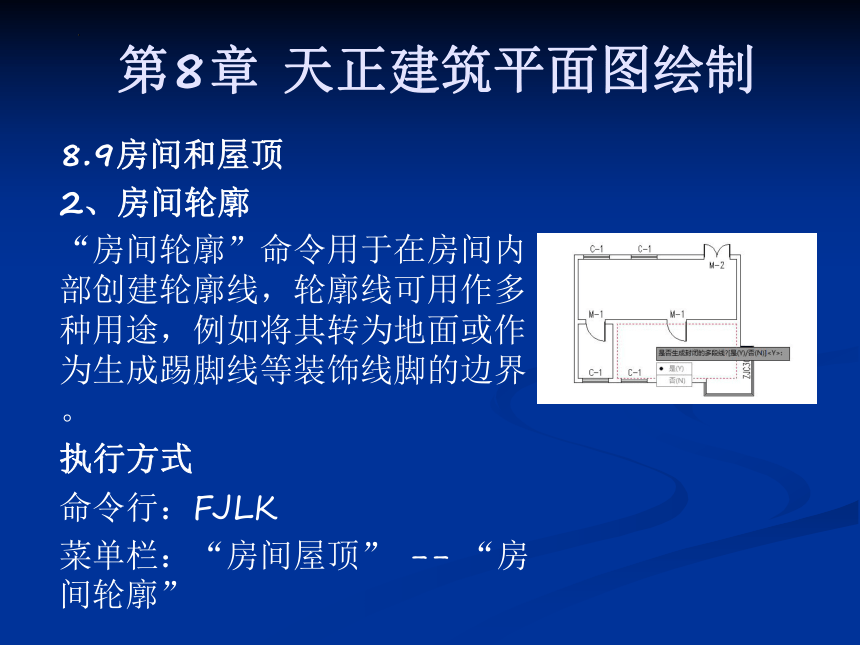

2、房间轮廓
“房间轮廓”命令用于在房间内部创建轮廓线，轮廓线可用作多种用途，例如将其转为地面或作为生成踢脚线等装饰线脚的边界。
执行方式
命令行：FJLK
菜单栏：“房间屋顶” -- “房间轮廓”
第8章 天正建筑平面图绘制
8.9房间和屋顶

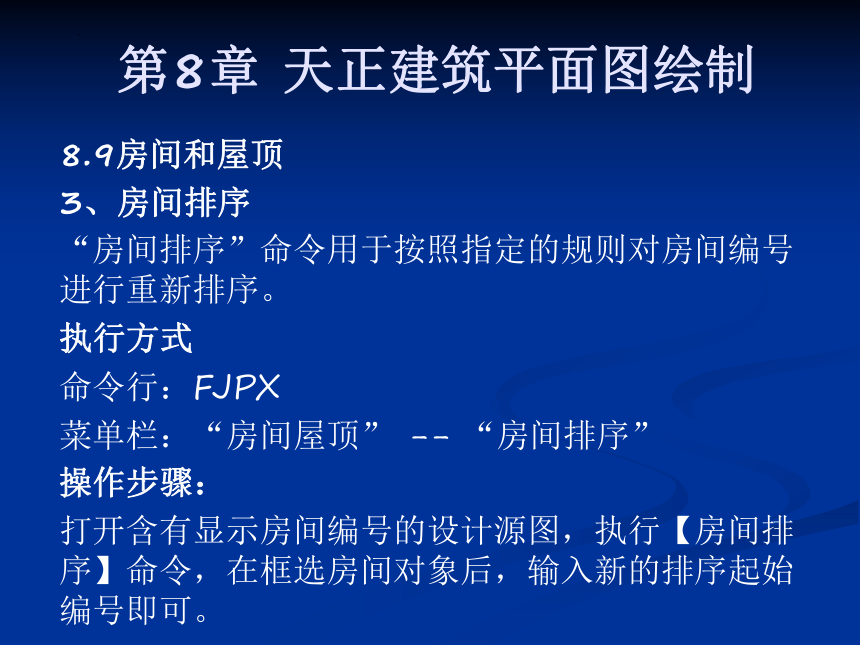

3、房间排序
“房间排序”命令用于按照指定的规则对房间编号进行重新排序。
执行方式
命令行：FJPX
菜单栏：“房间屋顶” -- “房间排序”
操作步骤：
打开含有显示房间编号的设计源图，执行【房间排序】命令，在框选房间对象后，输入新的排序起始编号即可。
第8章 天正建筑平面图绘制
8.9房间和屋顶

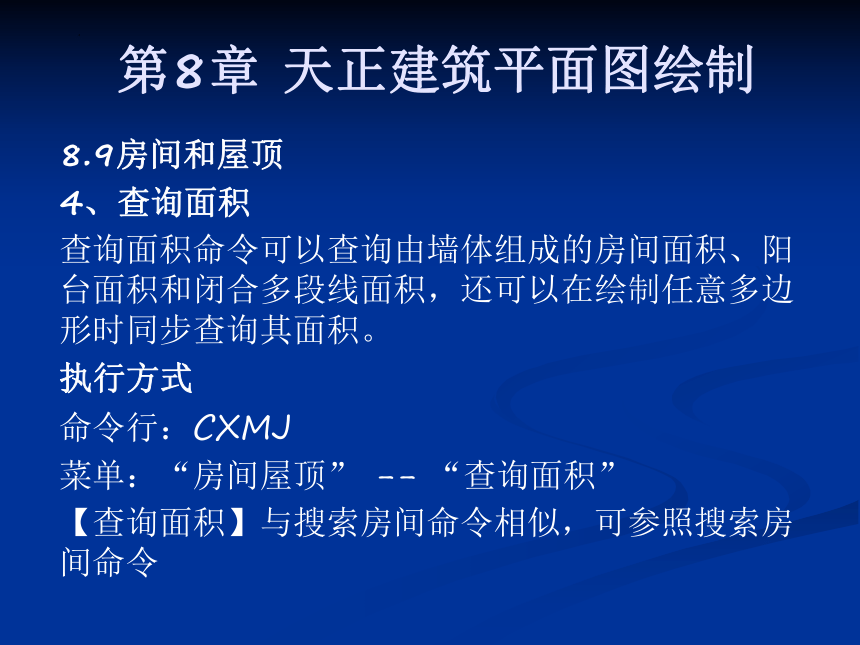

4、查询面积
查询面积命令可以查询由墙体组成的房间面积、阳台面积和闭合多段线面积，还可以在绘制任意多边形时同步查询其面积。
执行方式
命令行：CXMJ
菜单：“房间屋顶” -- “查询面积”
【查询面积】与搜索房间命令相似，可参照搜索房间命令
第8章 天正建筑平面图绘制
8.9房间和屋顶

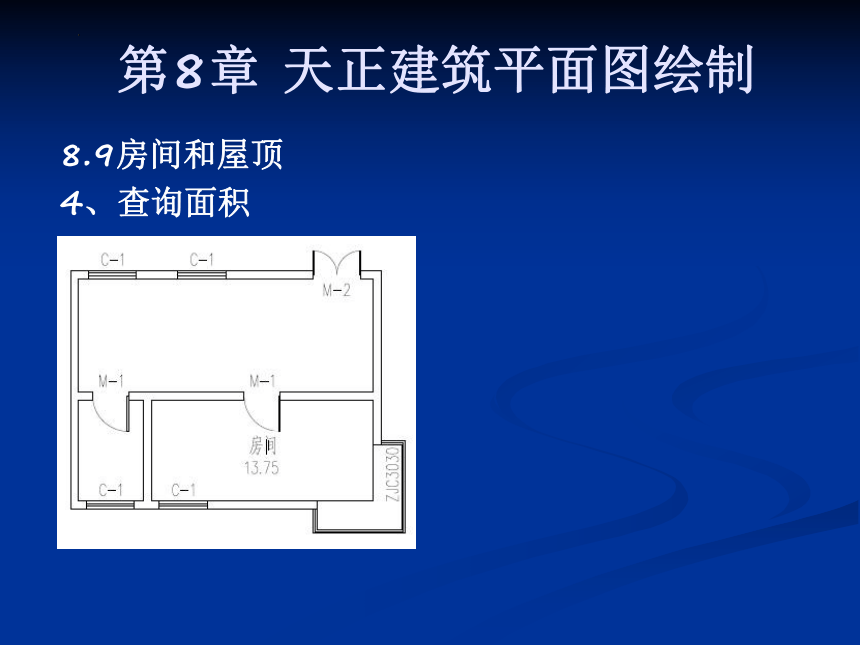

4、查询面积
第8章 天正建筑平面图绘制
8.9房间和屋顶

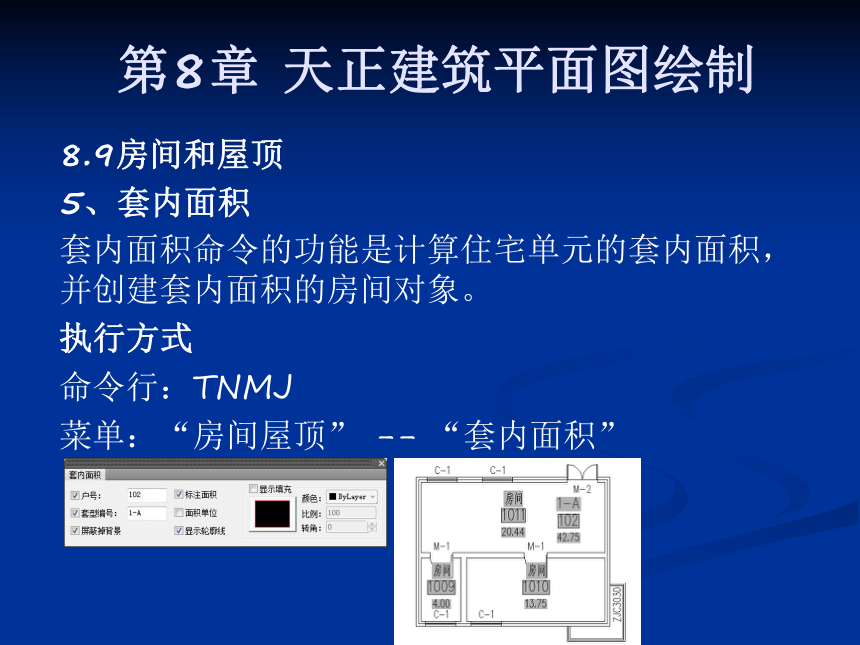

5、套内面积
套内面积命令的功能是计算住宅单元的套内面积，并创建套内面积的房间对象。
执行方式
命令行：TNMJ
菜单：“房间屋顶” -- “套内面积”
第8章 天正建筑平面图绘制
8.9房间和屋顶

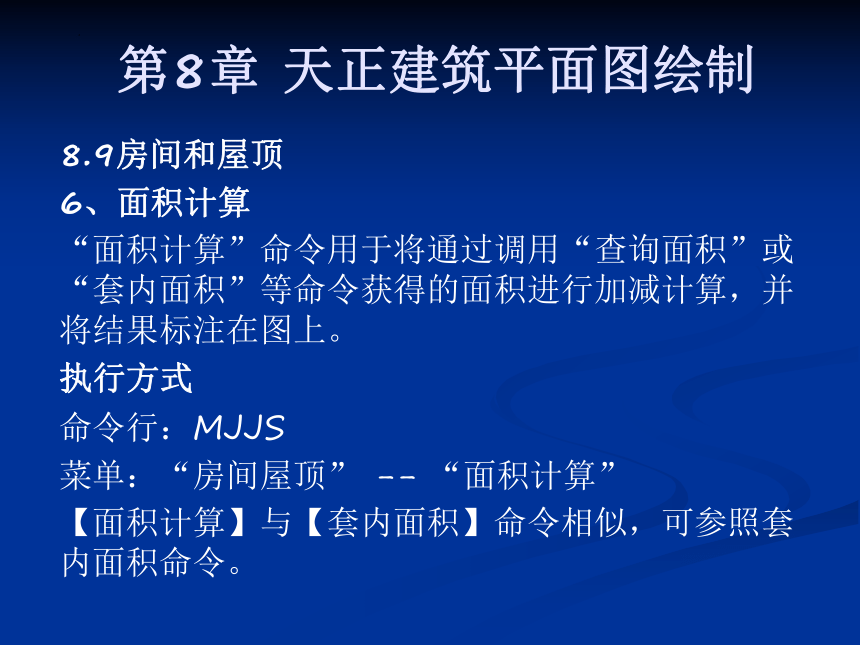

6、面积计算
“面积计算”命令用于将通过调用“查询面积”或“套内面积”等命令获得的面积进行加减计算，并将结果标注在图上。
执行方式
命令行：MJJS
菜单：“房间屋顶” -- “面积计算”
【面积计算】与【套内面积】命令相似，可参照套内面积命令。
第8章 天正建筑平面图绘制
8.9房间和屋顶
8.9.2房间布置
在房间布置菜单中提供了多种工具命令,用于房间的布置,本节主要讲解房间布置中添加踢脚线，分格，洁具布置等。
1、加踢脚线
踢脚线在家庭装修中主要用于装饰和保护墙角。调用“加踢脚线”命令，可自动识别房间轮廓，遇到门和洞口时踢脚线会自动断开。
执行方式
命令行：JTJX
菜单：“房间屋顶” --“房间布置”--“加踢脚线”
单击菜单命令后，显示对话框，在对话框控件中选择相应数据，选择踢脚线截面后，确定需要添加踢脚线的房间，即可完成操作。
第8章 天正建筑平面图绘制
8.9房间和屋顶
8.9.2房间布置
2、奇数分格
“奇数分格”命令绘制按奇数分格的地面或吊顶平面。
执行方式
命令行：JSFG
菜单：“房间屋顶”--“房间布置” --“奇数分格”
第8章 天正建筑平面图绘制
8.9房间和屋顶
8.9.2房间布置
2、奇数分格
“奇数分格”命令绘制按奇数分格的地面或吊顶平面。
执行方式
命令行：JSFG
菜单：“房间屋顶”--“房间布置” --“奇数分格”
第8章 天正建筑平面图绘制
8.9房间和屋顶
8.9.2房间布置
3、偶数分格
偶数分格命令绘制按偶数分格的地面或吊顶平面。
执行方式
命令行：0SFG
菜单：“房间屋顶” -- “房间布置” -- “偶数分格”
第8章 天正建筑平面图绘制
8.9房间和屋顶
8.9.2房间布置
3、偶数分格
偶数分格命令绘制按偶数分格的地面或吊顶平面。
执行方式
命令行：0SFG
菜单：“房间屋顶” -- “房间布置” -- “偶数分格”
第8章 天正建筑平面图绘制
8.9房间和屋顶
8.9.2房间布置
5、布置隔断
布置隔断命令是通过使用两点直线来选取房间内已经插入的洁具，输入隔板长度和隔断门宽来布置卫生间隔断。
执行方式
命令行：BZGD
菜单：“房间屋顶” -- “房间布置” -- “布置隔断”
第8章 天正建筑平面图绘制
8.9房间和屋顶
8.9.3 屋顶创建
本节主要讲解屋顶以及在屋顶中加老虎窗和雨水管。
1、搜屋顶线
搜屋顶线命令是搜索整体墙线，按照外墙的外边生成屋顶平面的轮廓线。
执行方式
命令行：SWDX
菜单：“房间屋顶”--“搜屋顶线”
第8章 天正建筑平面图绘制
8.9房间和屋顶
8.9.3 屋顶创建
2、任意坡顶
任意坡顶命令由封闭的多段线生成指定坡度的坡形屋面，对象编辑可分别修改各坡度。
执行方式
命令行：RYPD
菜单：“房间屋顶” --“任意坡顶”
生成等坡度的四坡屋顶，可通过对象编辑对各个坡面的坡度进行修改。
第8章 天正建筑平面图绘制
8.9房间和屋顶
8.9.3 屋顶创建
3、人字坡顶
人字坡顶命令可由封闭的多段线生成指定坡度角的单坡或双坡屋面对象。
执行方式
命令行：RZPD
菜单：“房间屋顶” --“人字坡顶”
第8章 天正建筑平面图绘制
8.9房间和屋顶
8.9.3 屋顶创建
4、攒尖屋顶
攒尖屋顶命令可以生成对称的正多边锥形攒尖屋顶，考虑出挑与起脊，可加宝顶与尖锥。
执行方式
命令行：CJWD
菜单：“房间屋顶”--“攒尖屋顶”
第8章 天正建筑平面图绘制
8.9房间和屋顶
8.9.3 屋顶创建
5、矩形屋顶
“矩形屋顶”命令可以由三点定义矩形，生成指定坡度和屋顶高的歇山屋顶等矩形屋顶。
执行方式：
命令行：JXWD
菜单栏：“房间屋顶” -- “矩形屋顶”
第8章 天正建筑平面图绘制
8.9房间和屋顶
8.9.3 屋顶创建
6、加老虎窗
“加老虎窗命令是在三维屋顶生成多种老虎窗形式，老虎窗对象提供了墙上开窗的功能，并提供了图层设置、窗宽、窗高等多种参数，可通过对象编辑修改。
执行方式
命令行：JLHC
菜单：“房间屋顶” --“加老虎窗”
第8章 天正建筑平面图绘制
8.9房间和屋顶
8.9.3 屋顶创建
7、加雨水管
“加雨水管”命令在屋顶平面图中绘制雨水管。
执行方式
命令行：JYSG
菜单：“房间屋顶” -- “加雨水管”
