第9章　
图形的打印及输出
9.1　AutoCAD 2006的打印概念
AutoCAD的打印功能的发展历经以下两个阶段。
1.以“模型”模式为主的简单型
以“模型”模式输出图形是本章的重点所在。以前因为没有“布局”模式输出图形的功能，所以初学者画图都在“模型”空间模式下。此时期的打印操作也是最简单的。对初学者来说，不需要在此时涉入较为复杂“布局”观念，而使原本简单的打印操作变得复杂。初学者此时画的图都是平面的，只要将图尽快输出就可以了。在此要讲述的就是这种最简单的打印方式。整个打印过程分为3个阶段，即绘图、设置、打印，在设置阶段，只要对打印设备硬件及规范打印条件的打印样式文件做设置就可以了。
2.以“布局”模式为主的复杂多功能型
随着对画图功能更多的需求及3D画图的升级，初学者将了解到，在“模型”模式下可以将几张平面图甚至立体图都画在一起，然后在“布局”中逐一安排其打印的位置和画面。此时，利用这个功能就可以将画在“模型”模式下的图以不同的面貌在“布局”模式中显示，而达到省力和多样的目的。“布局”模式打印法有很多操作是和“模型”模式打印法一样的，只是针对的对象不同，因此本章介绍的重点是以“模型”模式为主的简单型打印。

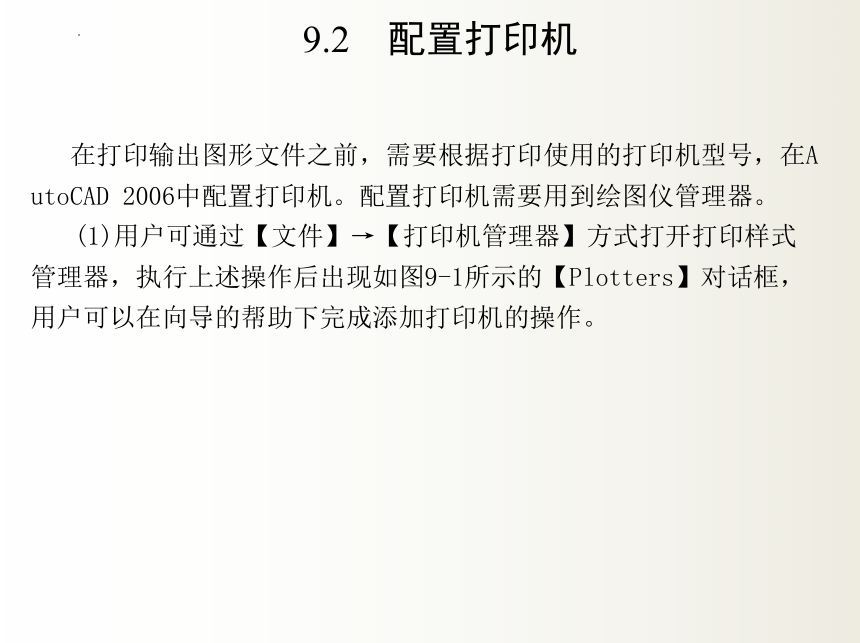

9.2　配置打印机
在打印输出图形文件之前，需要根据打印使用的打印机型号，在AutoCAD 2006中配置打印机。配置打印机需要用到绘图仪管理器。

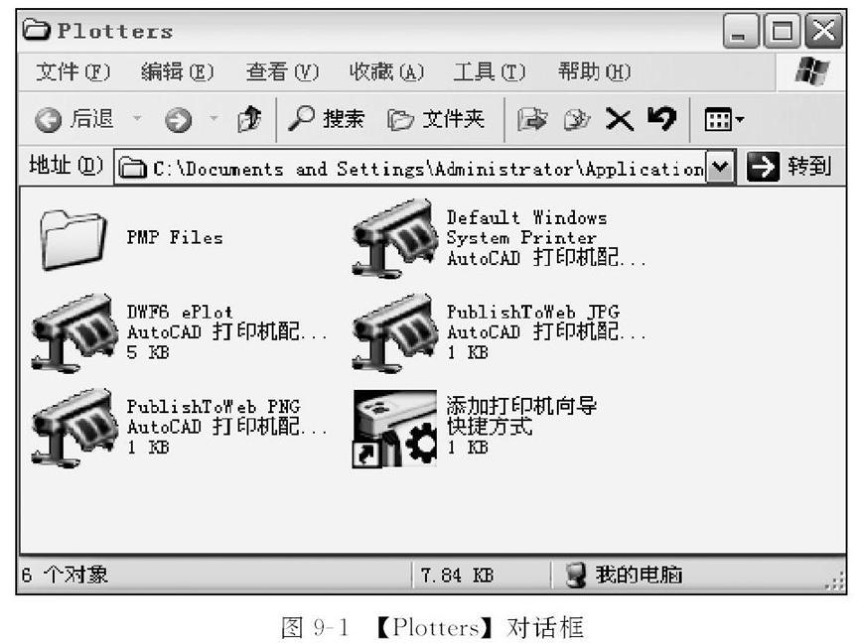

(1)用户可通过【文件】→【打印机管理器】方式打开打印样式管理器，执行上述操作后出现如图9-1所示的【Plotters】对话框，用户可以在向导的帮助下完成添加打印机的操作。

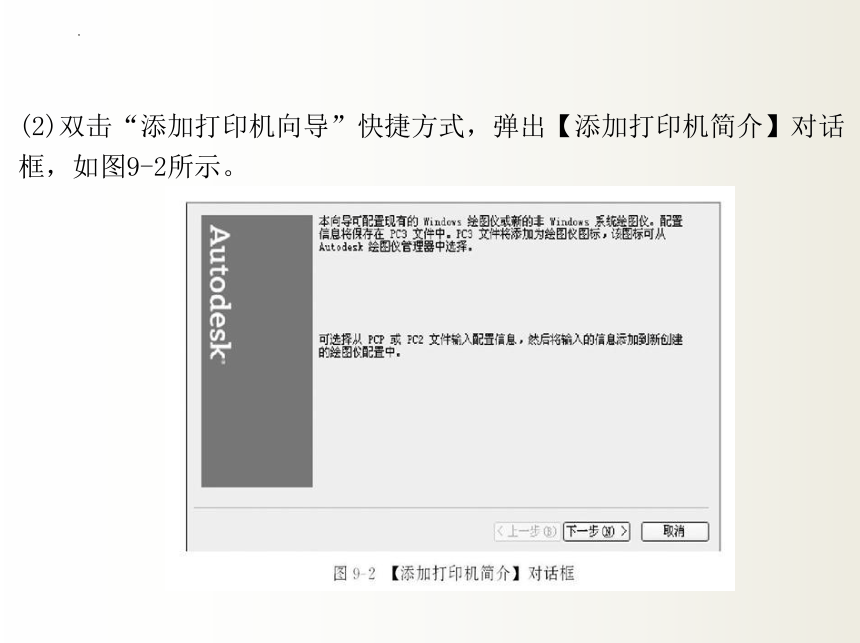

(2)双击“添加打印机向导”快捷方式，弹出【添加打印机简介】对话框，如图9-2所示。

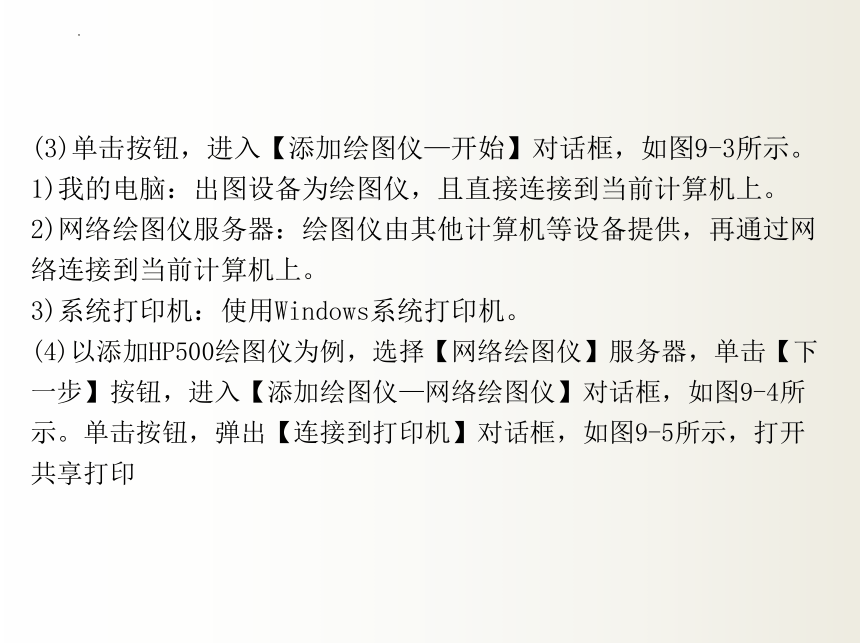

(3)单击按钮，进入【添加绘图仪—开始】对话框，如图9-3所示。
1)我的电脑：出图设备为绘图仪，且直接连接到当前计算机上。
2)网络绘图仪服务器：绘图仪由其他计算机等设备提供，再通过网络连接到当前计算机上。
3)系统打印机：使用Windows系统打印机。
(4)以添加HP500绘图仪为例，选择【网络绘图仪】服务器，单击【下一步】按钮，进入【添加绘图仪—网络绘图仪】对话框，如图9-4所示。单击按钮，弹出【连接到打印机】对话框，如图9-5所示，打开共享打印
机下拉列表，选中要添加的打印机型号“HP DesignJet 500 mono 24”，如图9-6所示，单击【确定】按钮，回到【添加绘图仪—网络绘图仪】对话框。单击【下一步】，进入下一步，进行相应操作，在【添加绘图仪—绘图仪型号】对话框中选择绘图仪的生产商和型号，如图9-7所示。
选择好绘图仪生产商和型号后，进入下一步，选择是否输入PCP或PC2，如图9-8所示。
在【添加绘图仪—绘图仪名称】对话框中，指定刚添加的绘图仪的名称，一般保持默认即可，具体操作如图9-9所示，下一步完成添加打印机的全部操作，如图9-10所示。
