第8章 天正建筑平面图绘制
8.7 墙体

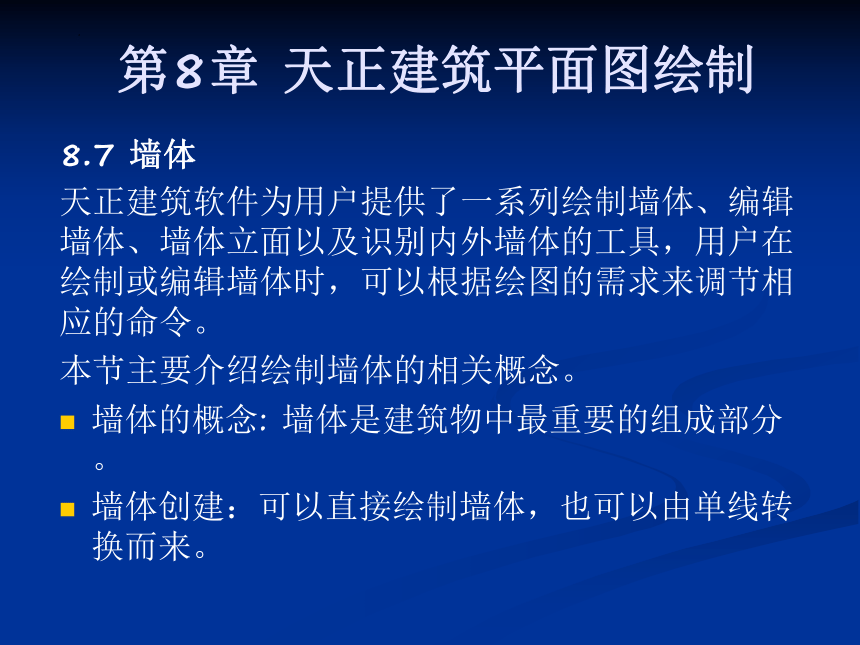

天正建筑软件为用户提供了一系列绘制墙体、编辑墙体、墙体立面以及识别内外墙体的工具，用户在绘制或编辑墙体时，可以根据绘图的需求来调节相应的命令。
本节主要介绍绘制墙体的相关概念。
墙体的概念: 墙体是建筑物中最重要的组成部分。
墙体创建：可以直接绘制墙体，也可以由单线转换而来。
第8章 天正建筑平面图绘制
8.7 墙体

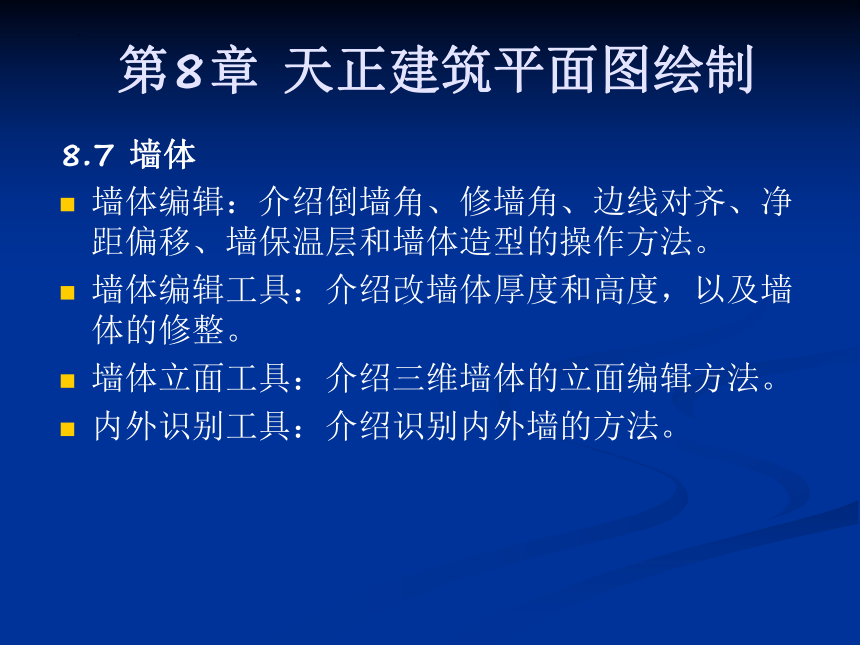

墙体编辑：介绍倒墙角、修墙角、边线对齐、净距偏移、墙保温层和墙体造型的操作方法。
墙体编辑工具：介绍改墙体厚度和高度，以及墙体的修整。
墙体立面工具：介绍三维墙体的立面编辑方法。
内外识别工具：介绍识别内外墙的方法。
第8章 天正建筑平面图绘制
8.7 墙体

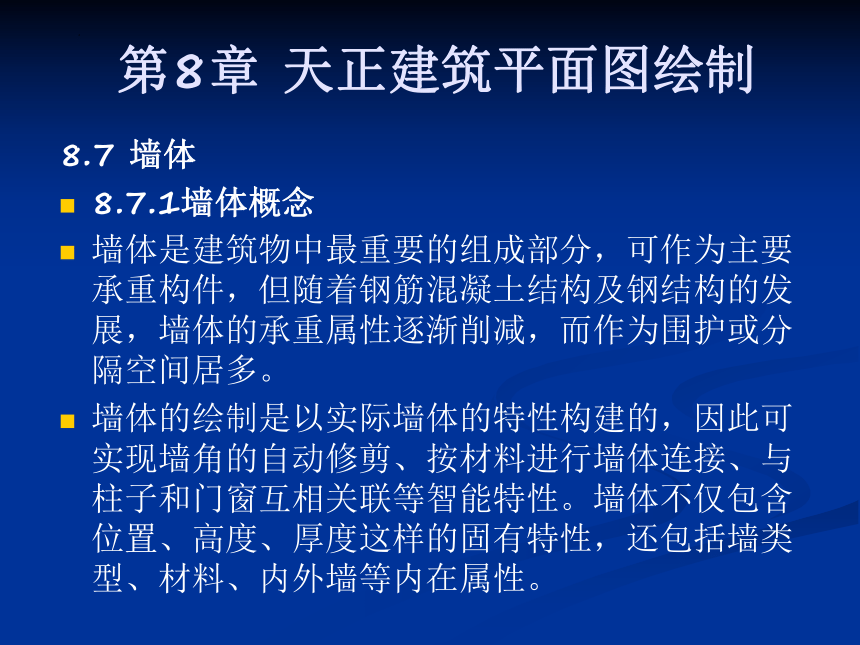

8.7.1墙体概念
墙体是建筑物中最重要的组成部分，可作为主要承重构件，但随着钢筋混凝土结构及钢结构的发展，墙体的承重属性逐渐削减，而作为围护或分隔空间居多。
墙体的绘制是以实际墙体的特性构建的，因此可实现墙角的自动修剪、按材料进行墙体连接、与柱子和门窗互相关联等智能特性。墙体不仅包含位置、高度、厚度这样的固有特性，还包括墙类型、材料、内外墙等内在属性。
第8章 天正建筑平面图绘制
8.7 墙体

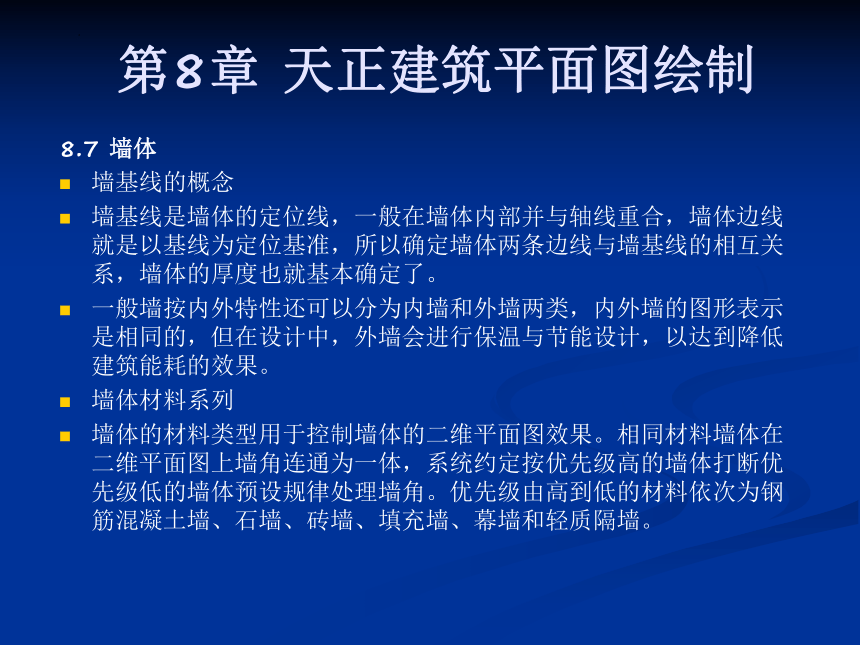

墙基线的概念
墙基线是墙体的定位线，一般在墙体内部并与轴线重合，墙体边线就是以基线为定位基准，所以确定墙体两条边线与墙基线的相互关系，墙体的厚度也就基本确定了。
一般墙按内外特性还可以分为内墙和外墙两类，内外墙的图形表示是相同的，但在设计中，外墙会进行保温与节能设计，以达到降低建筑能耗的效果。
墙体材料系列
墙体的材料类型用于控制墙体的二维平面图效果。相同材料墙体在二维平面图上墙角连通为一体，系统约定按优先级高的墙体打断优先级低的墙体预设规律处理墙角。优先级由高到低的材料依次为钢筋混凝土墙、石墙、砖墙、填充墙、幕墙和轻质隔墙。
第8章 天正建筑平面图绘制
8.7.2墙体创建
1、绘制墙体
绘制墙体的一般先以绘制好轴网为基础，然后调用“绘制墙体”命令，根据选项卡输入相应墙体高度、宽度、属性等相关参数，然后单击“确定”按钮，即可完成墙体的绘制。
执行方式
命令行：HZQT
菜单：“墙体”--“绘制墙体”
第8章 天正建筑平面图绘制

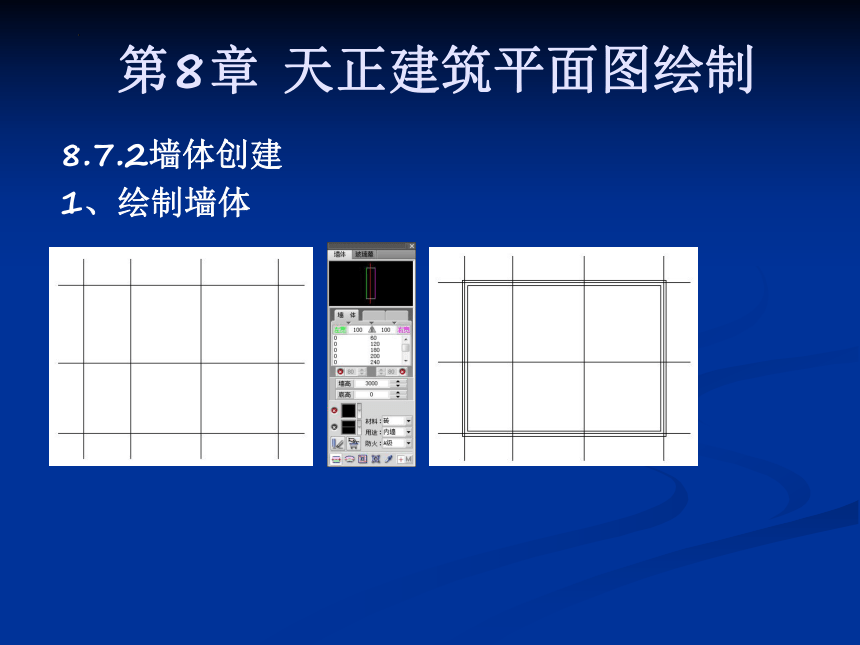

8.7.2墙体创建
1、绘制墙体
第8章 天正建筑平面图绘制
8.7.2墙体创建
2、等分加墙
【等分加墙】命令主要用于在已有的大房间按等分的原则划分出多个小房间。等分加墙是在墙段的每一等分处，做与所选墙体垂直的墙体，所加墙体延伸至与指定边界相交。
执行方式
命令行：DFJQ
菜单：“墙体”--“等分加墙”
第8章 天正建筑平面图绘制
8.7.2墙体创建

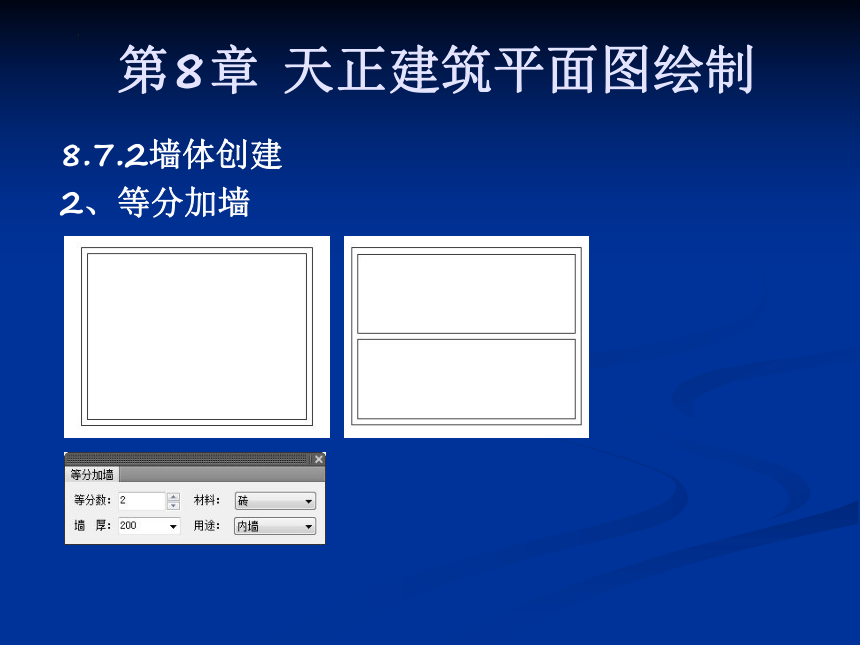

2、等分加墙
第8章 天正建筑平面图绘制
8.7.2墙体创建

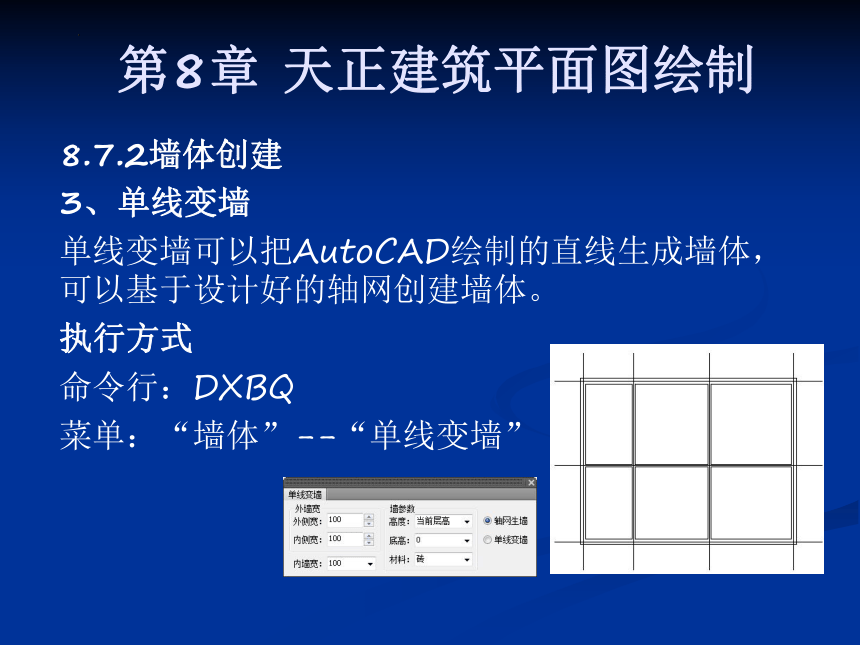

3、单线变墙
单线变墙可以把AutoCAD绘制的直线生成墙体，可以基于设计好的轴网创建墙体。
执行方式
命令行：DXBQ
菜单：“墙体”--“单线变墙”
第8章 天正建筑平面图绘制

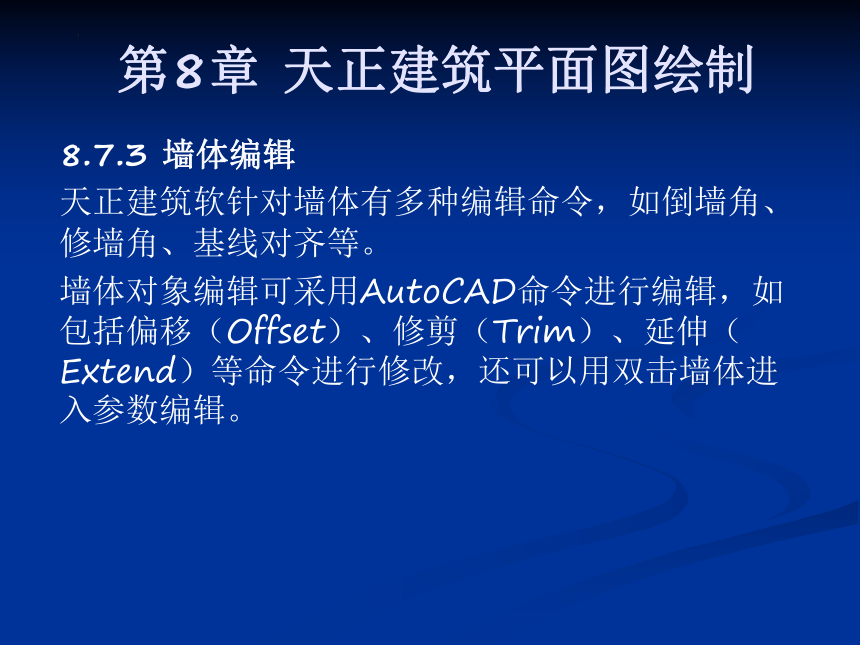

8.7.3 墙体编辑
天正建筑软针对墙体有多种编辑命令，如倒墙角、修墙角、基线对齐等。
墙体对象编辑可采用AutoCAD命令进行编辑，如包括偏移（Offset）、修剪（Trim）、延伸（Extend）等命令进行修改，还可以用双击墙体进入参数编辑。
第8章 天正建筑平面图绘制
8.7.3 墙体编辑

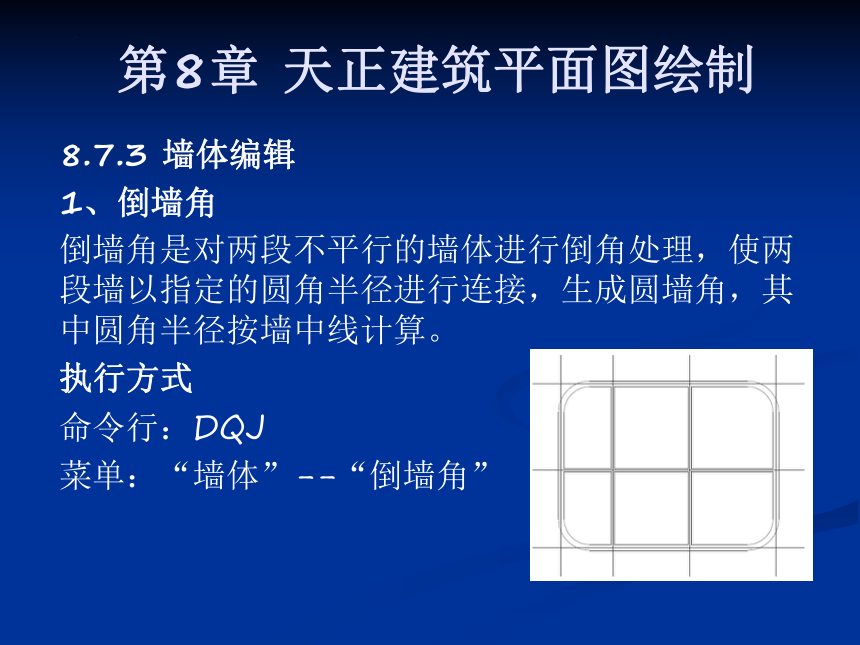

1、倒墙角
倒墙角是对两段不平行的墙体进行倒角处理，使两段墙以指定的圆角半径进行连接，生成圆墙角，其中圆角半径按墙中线计算。
执行方式
命令行：DQJ
菜单：“墙体”--“倒墙角”
第8章 天正建筑平面图绘制
8.7.3 墙体编辑

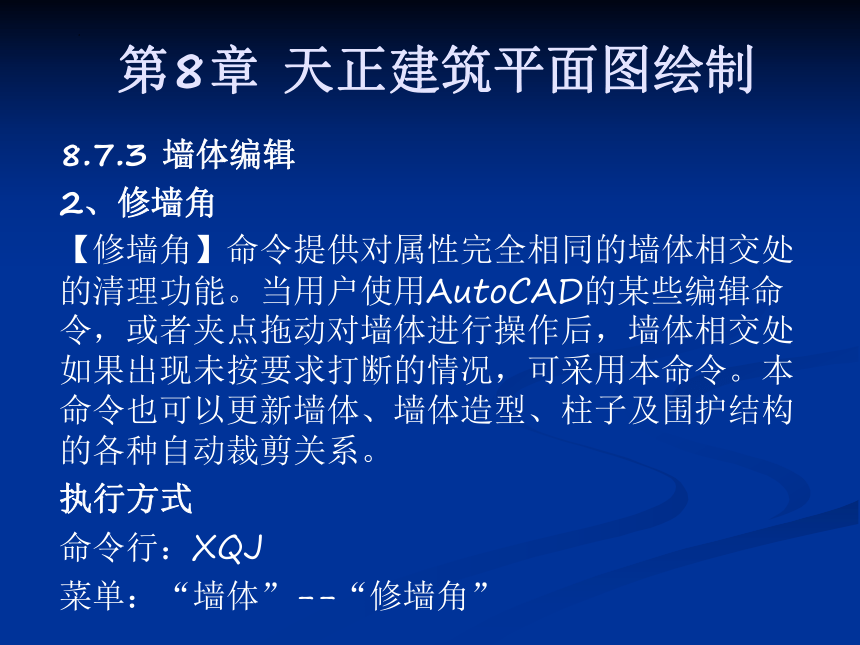

2、修墙角
【修墙角】命令提供对属性完全相同的墙体相交处的清理功能。当用户使用AutoCAD的某些编辑命令，或者夹点拖动对墙体进行操作后，墙体相交处如果出现未按要求打断的情况，可采用本命令。本命令也可以更新墙体、墙体造型、柱子及围护结构的各种自动裁剪关系。
执行方式
命令行：XQJ
菜单：“墙体”--“修墙角”
第8章 天正建筑平面图绘制
8.7.3 墙体编辑
3、边线对齐
“边线对齐”命令用来对齐墙边，并维持基线不变。换句话说，就是维持基线位置和总宽不变，通过修改左右宽度达到边线与给定位置对齐的目的。通常用于处理墙体与某些特定位置的对齐，特别是和柱子边线对齐。
执行方式
命令行：BXDQ
菜单：“墙体”--“边线对齐”
第8章 天正建筑平面图绘制
8.7.3 墙体编辑
3、边线对齐
“边线对齐”命令用来对齐墙边，并维持基线不变。换句话说，就是维持基线位置和总宽不变，通过修改左右宽度达到边线与给定位置对齐的目的。通常用于处理墙体与某些特定位置的对齐，特别是和柱子边线对齐。
执行方式
命令行：BXDQ
菜单：“墙体”--“边线对齐”
第8章 天正建筑平面图绘制
8.7.3 墙体编辑
3、边线对齐
第8章 天正建筑平面图绘制
8.7.3 墙体编辑
4、 净距偏移
【净距偏移】命令与AutoCAD的Offset（偏移）命令比较相似，命令会自动处理墙端交接。
执行方式
命令行：JJPY
菜单：“墙体” --“净距偏移”
第8章 天正建筑平面图绘制
8.7.3 墙体编辑
5、墙柱保温
随着国家对建筑能耗的不断关注，国家大部分地区通常会为墙体增设保温层，以减少建筑能耗。
【墙柱保温】命令可在图中已有的墙段上加入或删除保温层线，遇到门该线自动打断，遇到窗自动把窗厚度增加。
执行方式
命令行：QZBW
菜单：“墙体”--“墙柱保温”
第8章 天正建筑平面图绘制
8.7.3 墙体编辑
6、墙体造型
“墙体造型”命令可用于平面墙体上绘制凸出的造型，墙体造型高度与其关联墙高保持一致，可以双击加以修改。
执行方式
命令行：QTZX
菜单：“墙体” --“墙体造型”
第8章 天正建筑平面图绘制
8.7.3 墙体编辑
6、墙体造型
第8章 天正建筑平面图绘制
8.7.3 墙体编辑
7、普通墙的对象编辑
普通墙体编辑可采用双击墙体进入参数编辑对话框，可对墙体的墙高、墙宽、底高、用途、防火性能以及保温层添加等参数进行编辑。
第8章 天正建筑平面图绘制
8.7.4墙体编辑工具
主要讲解墙体编辑工具中进行墙体编辑和修改的功能。
墙体工具（如改墙厚、改高度等），为修改墙体的高度及厚度提供了便利。
1、改墙厚
改墙厚用于批量修改多段墙体的厚度，且修改后墙体的墙基线保持居中不变，但应注意的是，此命令不适合修改偏心墙。
执行方式
命令行：GQH
菜单：“墙体” --“墙体工具” -- “改墙厚”
第8章 天正建筑平面图绘制
8.7.4墙体编辑工具
主要讲解墙体编辑工具中进行墙体编辑和修改的功能。
墙体工具（如改墙厚、改高度等），为修改墙体的高度及厚度提供了便利。
1、改墙厚
改墙厚用于批量修改多段墙体的厚度，且修改后墙体的墙基线保持居中不变，但应注意的是，此命令不适合修改偏心墙。
执行方式
命令行：GQH
菜单：“墙体” --“墙体工具” -- “改墙厚”
第8章 天正建筑平面图绘制
8.7.4墙体编辑工具
1、改墙厚
第8章 天正建筑平面图绘制
8.7.4墙体编辑工具
2、改外墙厚
调用“改外墙厚”命令，可以对外墙的厚度进行调整。在执行此操作之前，必须对图形进行内外墙识别的操作，本命令仅可以对外墙进行操作。
执行方式
命令行：GWQH
菜单：“墙体”--“墙体工具” --“改外墙厚”
第8章 天正建筑平面图绘制
8.7.4墙体编辑工具
2、改外墙厚
第8章 天正建筑平面图绘制
8.7.4墙体编辑工具
3、改高度
改高度可对选中的柱、墙体及其造型的高度和底标高成批进行修改，是调整这些构件竖向位置的主要手段，修改底标高时，门窗的底标高可以和柱、墙联动修改。
执行方式
命令行：GGD
菜单：“墙体” --“墙体工具” --“改高度”
第8章 天正建筑平面图绘制
8.7.4墙体编辑工具
3、改高度
第8章 天正建筑平面图绘制
8.7.4墙体编辑工具
4、改外墙高
改外墙高仅是改变外墙高度，同【改高度】命令类似，执行前先做内外墙识别工作，自动忽略内墙。
执行方式
命令行：GWQG
菜单：“墙体”--“墙体工具”--“改外墙高”
第8章 天正建筑平面图绘制
8.7.4墙体编辑工具
5、墙端封口
本命令可以改变墙体对象自由端的二维显示形式，墙端封口命令可以使墙端在封口和开口两种形式之间转换。本命令不影响墙体的三维效果，对已经与其他墙相接的墙端不起作用。
执行方式
命令行：QDFK
菜单：“墙体”--“墙体工具”--“墙端封口”
第8章 天正建筑平面图绘制
8.7.4墙体编辑工具
5、墙端封口
第8章 天正建筑平面图绘制
8.7.5墙体立面工具
墙体立面工具的应用阶段，应是在立面设计方案初期所使用的命令。
1、异形立面
异形立面可以在立面显示状态下，将墙按照指定的轮廓线剪裁生成非矩形的立面墙体，如创建双坡或单坡山墙与坡屋顶相交等。
执行方式
命令行：YXLM
菜单：“墙体”--“墙体立面”--“异形立面”
第8章 天正建筑平面图绘制
8.7.5墙体立面工具
1、异形立面
第8章 天正建筑平面图绘制
8.7.5墙体立面工具
2、矩形立面
矩形立面是将异形立面恢复为矩形的命令
执行方式
命令行：JXLM
菜单：“墙体”--“墙体立面”--“矩形立面”
第8章 天正建筑平面图绘制
8.7.5墙体立面工具
3、指定内墙
调用“指定内墙”命令，可进行人工识别内墙。该命令主要用于在绘图过程中自动识别内墙的情况。
执行方式
命令行：ZDNQ
菜单：“墙体”--“识别内外”--“指定内墙”
第8章 天正建筑平面图绘制
8.7.5墙体立面工具
4、指定外墙
调用“指定外墙”命令，可以手动识别外墙。该命令主要用于在绘图过程中出现无法自动识别外墙的情况。
执行方式
命令行：ZDWQ
菜单：“墙体”--“识别内外”--“指定外墙”
第8章 天正建筑平面图绘制
8.7.5墙体立面工具
5、加亮外墙
在执行“识别外墙”命令之后，可以调用“加亮外墙”命令来亮显已经进行识别过的外墙。
执行方式
命令行：JLWQ
菜单：“墙体”--“识别内外”--“加亮外墙”
