第8章 天正建筑平面图绘制

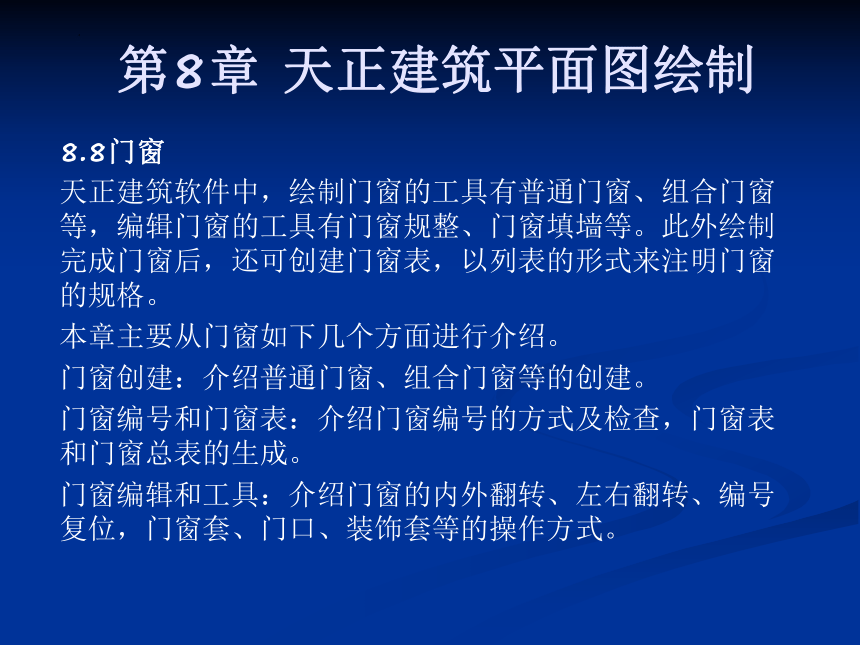

8.8门窗
天正建筑软件中，绘制门窗的工具有普通门窗、组合门窗等，编辑门窗的工具有门窗规整、门窗填墙等。此外绘制完成门窗后，还可创建门窗表，以列表的形式来注明门窗的规格。
本章主要从门窗如下几个方面进行介绍。
门窗创建：介绍普通门窗、组合门窗等的创建。
门窗编号和门窗表：介绍门窗编号的方式及检查，门窗表和门窗总表的生成。
门窗编辑和工具：介绍门窗的内外翻转、左右翻转、编号复位，门窗套、门口、装饰套等的操作方式。
第8章 天正建筑平面图绘制
8.8门窗
天正建筑软件中，绘制门窗的工具有普通门窗、组合门窗等，编辑门窗的工具有门窗规整、门窗填墙等。此外绘制完成门窗后，还可创建门窗表，以列表的形式来注明门窗的规格。
本章主要从门窗如下几个方面进行介绍。
门窗创建：介绍普通门窗、组合门窗等的创建。
门窗编号和门窗表：介绍门窗编号的方式及检查，门窗表和门窗总表的生成。
门窗编辑和工具：介绍门窗的内外翻转、左右翻转、编号复位，门窗套、门口、装饰套等的操作方式。
第8章 天正建筑平面图绘制
8.8门窗

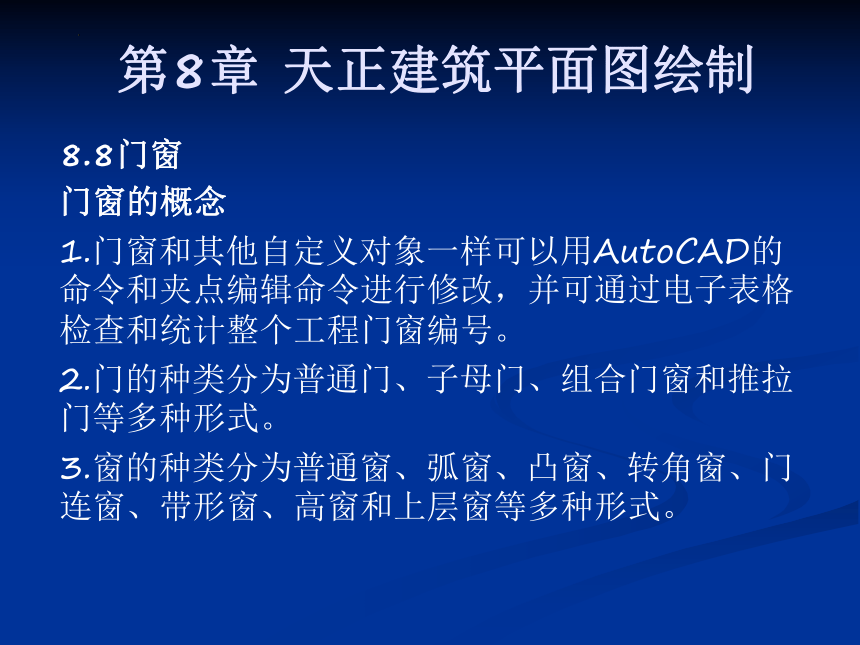

门窗的概念
1.门窗和其他自定义对象一样可以用AutoCAD的命令和夹点编辑命令进行修改，并可通过电子表格检查和统计整个工程门窗编号。
2.门的种类分为普通门、子母门、组合门窗和推拉门等多种形式。
3.窗的种类分为普通窗、弧窗、凸窗、转角窗、门连窗、带形窗、高窗和上层窗等多种形式。
第8章 天正建筑平面图绘制
8.8门窗

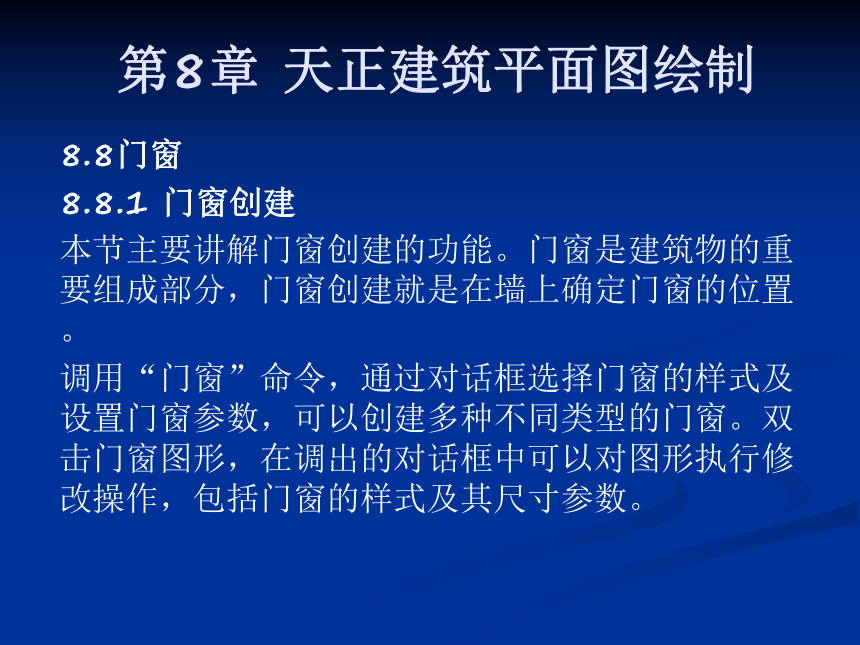

8.8.1 门窗创建
本节主要讲解门窗创建的功能。门窗是建筑物的重要组成部分，门窗创建就是在墙上确定门窗的位置。
调用“门窗”命令，通过对话框选择门窗的样式及设置门窗参数，可以创建多种不同类型的门窗。双击门窗图形，在调出的对话框中可以对图形执行修改操作，包括门窗的样式及其尺寸参数。
第8章 天正建筑平面图绘制
8.8门窗
8.8.1 门窗创建

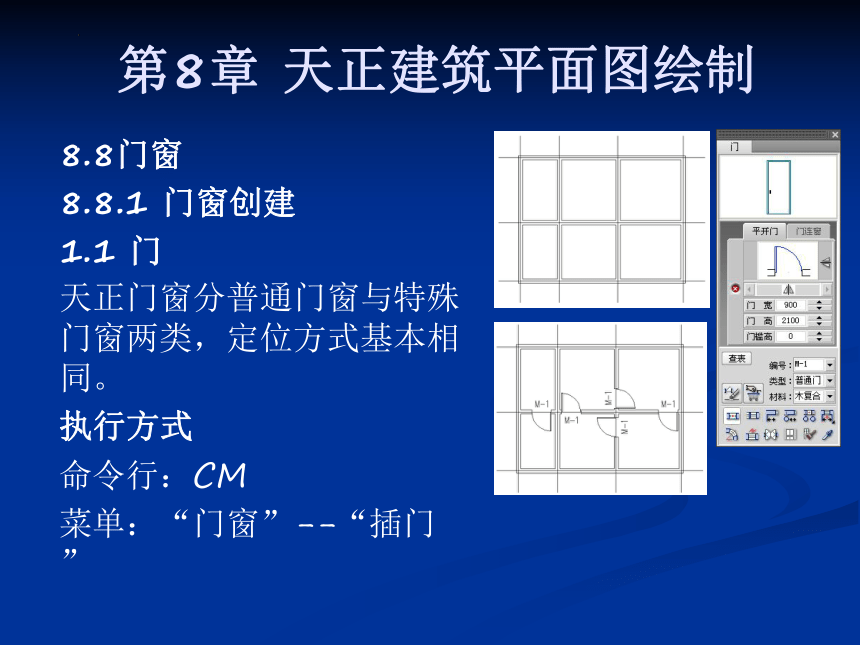

1.1 门
天正门窗分普通门窗与特殊门窗两类，定位方式基本相同。
执行方式
命令行：CM
菜单：“门窗”--“插门”
第8章 天正建筑平面图绘制
8.8门窗
8.8.1 门窗创建

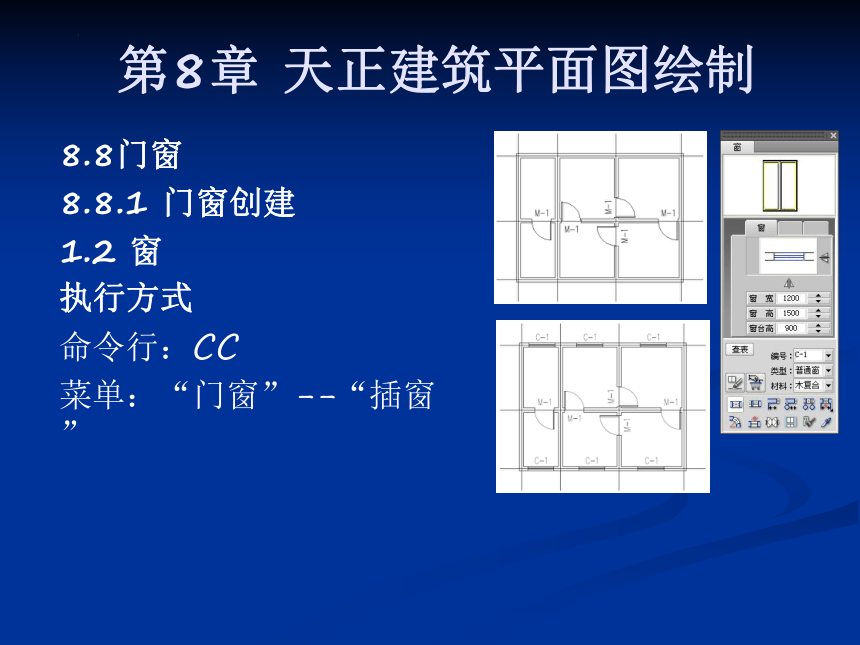

1.2 窗
执行方式
命令行：CC
菜单：“门窗”--“插窗”
第8章 天正建筑平面图绘制
8.8门窗
8.8.1 门窗创建

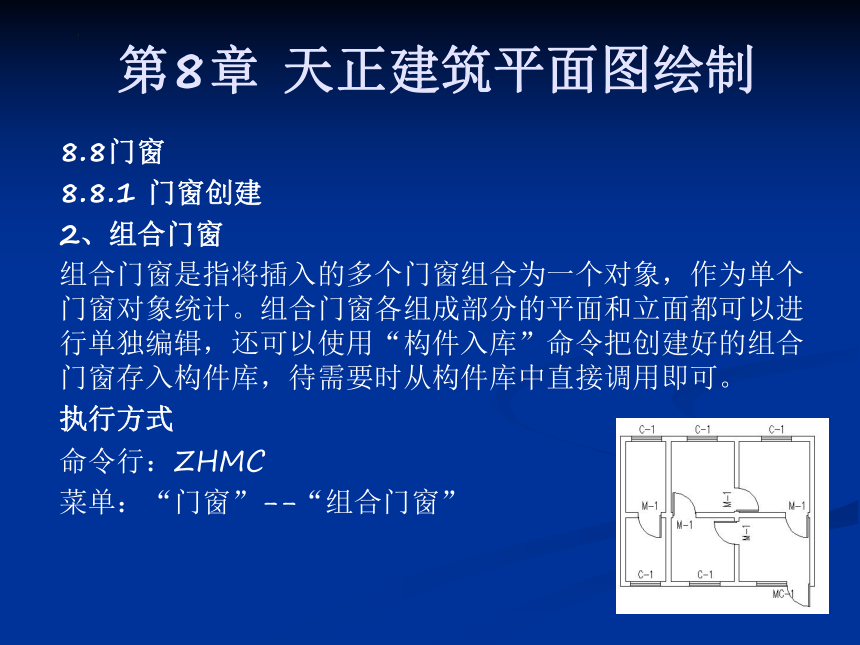

2、组合门窗
组合门窗是指将插入的多个门窗组合为一个对象，作为单个门窗对象统计。组合门窗各组成部分的平面和立面都可以进行单独编辑，还可以使用“构件入库”命令把创建好的组合门窗存入构件库，待需要时从构件库中直接调用即可。
执行方式
命令行：ZHMC
菜单：“门窗”--“组合门窗”
第8章 天正建筑平面图绘制
8.8门窗
8.8.1 门窗创建
3、带形窗
“带形窗”命令，可以在指定的墙体上创建多扇普通窗，且所创建的窗的编号相同。
执行方式
命令行：DXC
菜单：“门窗”--“带形窗”
第8章 天正建筑平面图绘制
8.8门窗
8.8.1 门窗创建

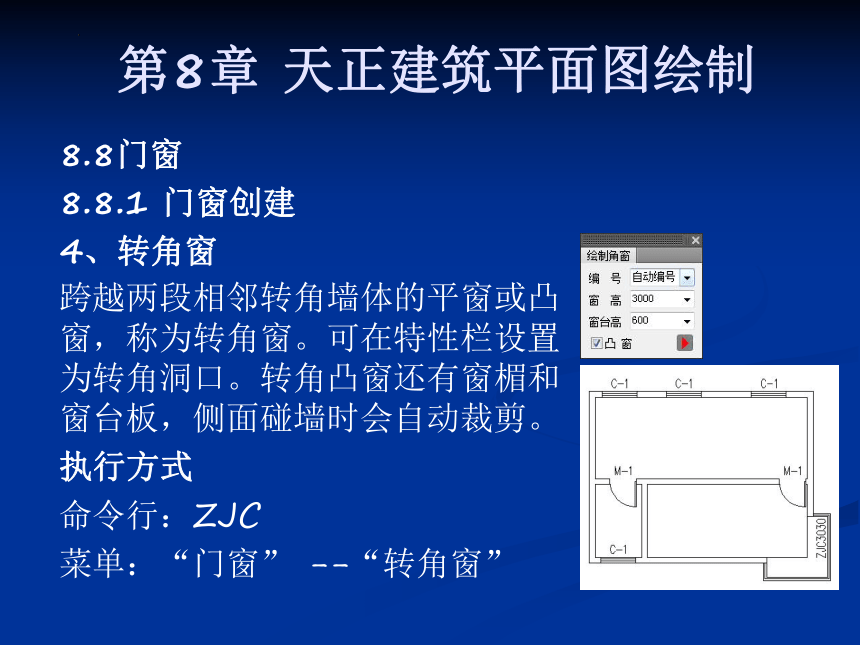

4、转角窗
跨越两段相邻转角墙体的平窗或凸窗，称为转角窗。可在特性栏设置为转角洞口。转角凸窗还有窗楣和窗台板，侧面碰墙时会自动裁剪。
执行方式
命令行：ZJC
菜单：“门窗” --“转角窗”
第8章 天正建筑平面图绘制
8.8门窗
8.8.2 门窗编号与门窗表
本节主要讲解门窗编号、门窗检查、建立门窗表和门窗总表。

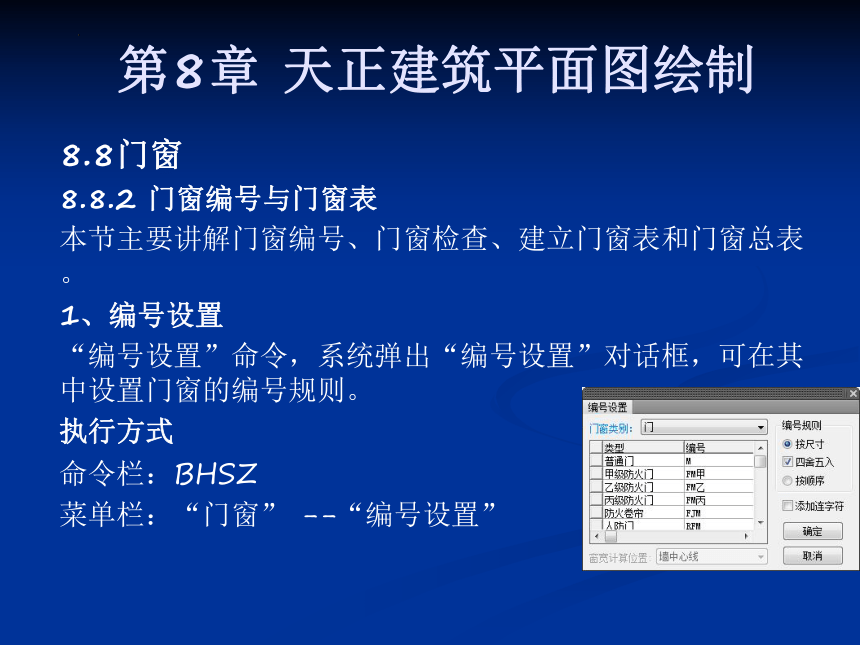

1、编号设置
“编号设置”命令，系统弹出“编号设置”对话框，可在其中设置门窗的编号规则。
执行方式
命令栏：BHSZ
菜单栏：“门窗” --“编号设置”
第8章 天正建筑平面图绘制
8.8门窗
8.8.2 门窗编号与门窗表

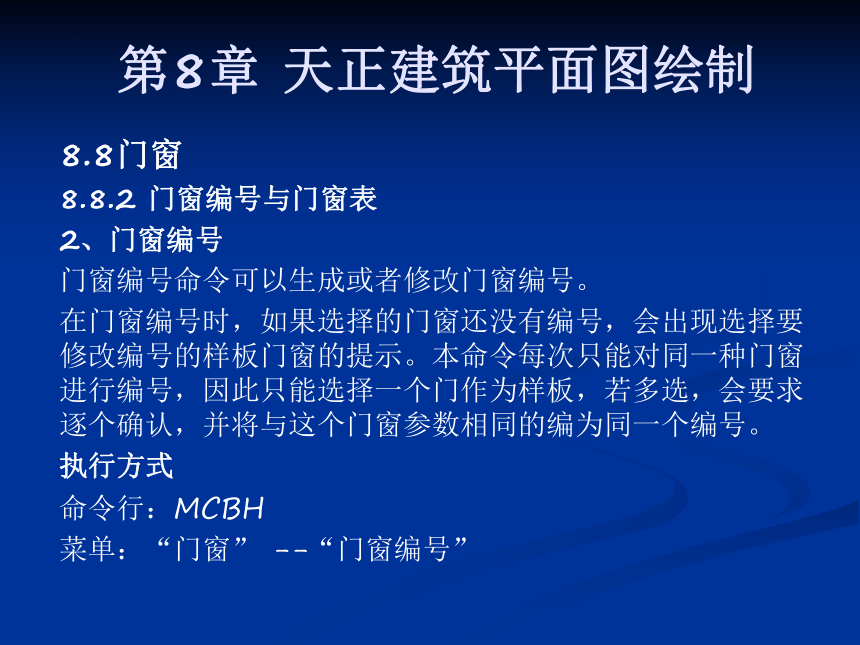

2、门窗编号
门窗编号命令可以生成或者修改门窗编号。
在门窗编号时，如果选择的门窗还没有编号，会出现选择要修改编号的样板门窗的提示。本命令每次只能对同一种门窗进行编号，因此只能选择一个门作为样板，若多选，会要求逐个确认，并将与这个门窗参数相同的编为同一个编号。
执行方式
命令行：MCBH
菜单：“门窗” --“门窗编号”
第8章 天正建筑平面图绘制
8.8门窗
8.8.2 门窗编号与门窗表

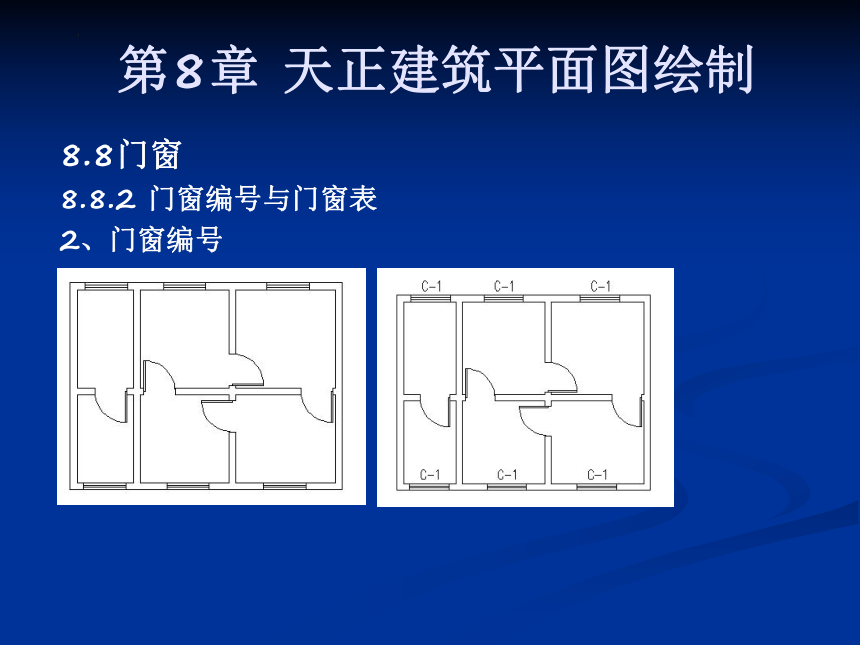

2、门窗编号
第8章 天正建筑平面图绘制
8.8门窗
8.8.2 门窗编号与门窗表
3、门窗检查
门窗检查显示门窗参数表格，检查当前图中门窗数据是否合理。
执行方式
命令行：MCJC
菜单：“门窗” --“门窗检查”
执行【门窗检查】命令。
单击对话框左上角“设置”按钮，在弹出的对话框中可以定义检查的内容和门窗的显示参数。
第8章 天正建筑平面图绘制
8.8门窗
8.8.2 门窗编号与门窗表
3、门窗检查
第8章 天正建筑平面图绘制
8.8门窗
8.8.2 门窗编号与门窗表
4、门窗表
门窗表命令统计本图中的门窗参数，检查后生成传统样式门窗表或者符合国标《建筑工程设计文件编制深度规定》样式的门窗表。
执行方式
命令行：MCB
菜单：“门窗”--“门窗表”
第8章 天正建筑平面图绘制
8.8门窗
8.8.2 门窗编号与门窗表
5、门窗总表
门窗总表用于生成整座建筑的门窗表。但需要注意的是，在执行门窗总表命令前，需要新建或打开工程项目，并在工程数据库中建立楼层表。
执行方式
命令行：MCZB
菜单：“门窗” --“门窗总表”
第8章 天正建筑平面图绘制
8.8门窗
8.8.3门窗编辑和工具
最简单的门窗编辑方法是选取门窗可以激活门窗夹点，拖动夹点进行夹点编辑。
本节主要讲解门窗编辑的方式和常用工具。
1、对象编辑与特性编辑
双击门窗对象即可进入【对象编辑】命令对门窗进行参数修改。
第8章 天正建筑平面图绘制
8.8门窗
8.8.3门窗编辑和工具
2、门窗规整
在调入门窗图形时，可以在“门”\“窗”对话框中设置门窗的位置参数。若欲将多个不同的门窗图形，进行统一设置，可以调用“门窗规整”命令来调整门窗的位置。通过调用该命令，可以执行修改门窗垛宽参数、门窗居中等操作。
执行方式
命令行：MCGZ
菜单：“门窗” --“门窗规整”
第8章 天正建筑平面图绘制
8.8门窗
8.8.3门窗编辑和工具
3、门窗填墙
删除门窗图形，但又要保留门窗洞口以作参考，可以调用“门窗填墙”命令来进行该项操作。
执行方式
命令行：MCTQ
菜单：“门窗” --“门窗填墙”
第8章 天正建筑平面图绘制
8.8门窗
8.8.3门窗编辑和工具
3、门窗填墙
第8章 天正建筑平面图绘制
8.8门窗
8.8.3门窗编辑和工具
4、内外翻转
使用夹点编辑可以进行内外翻转操作，但一次只能编辑单个对象，而内外翻转命令，适用于一次处理多个门窗的情况。
执行方式
命令行：NWFZ
菜单：“门窗” -- “内外翻转”
第8章 天正建筑平面图绘制
8.8门窗
8.8.3门窗编辑和工具
4、内外翻转
第8章 天正建筑平面图绘制
8.8门窗
8.8.3门窗编辑和工具
5、左右翻转
选择需要左右翻转的门窗，统一以门窗中垂线为轴线进行翻转，方向与原来相反。
执行方式
菜单：“门窗” -- “左右翻转”
操作步骤
执行【左右翻转】命令，选择需要左右翻转的门窗，按Enter建结束选择后对门窗进行左右翻转
第8章 天正建筑平面图绘制
8.8门窗
8.8.3门窗编辑和工具
6.编号复位
“编号复位”命令是把用夹点编辑改变过位置的门窗编号恢复到默认位置。
执行方式
命令行：BHFW
菜单：“门窗” --“门窗工具” --“编号复位”
执行【编号复位】命令，选择名称待复位的窗。
第8章 天正建筑平面图绘制
8.8门窗
8.8.3门窗编辑和工具
7、编号后缀
“编号后缀”的命令用于为门窗编号添加指定的后缀，适用于对门窗在编号后增加“反”缀号的情况，形成新的独立编号。
执行方式
命令行：BHHZ
菜单：“门窗” -- “门窗工具” -- “编号后缀”
第8章 天正建筑平面图绘制
8.8门窗
8.8.3门窗编辑和工具
7、编号后缀
“编号后缀”的命令用于为门窗编号添加指定的后缀，适用于对门窗在编号后增加“反”缀号的情况，形成新的独立编号。
执行方式
命令行：BHHZ
菜单：“门窗” -- “门窗工具” -- “编号后缀”
第8章 天正建筑平面图绘制
8.8门窗
8.8.3门窗编辑和工具
7、编号后缀
第8章 天正建筑平面图绘制
8.8门窗
8.8.3门窗编辑和工具
8、门窗套
“门窗套”命令的功能是在门窗四周加门窗框套。
执行方式
命令行：MCT
菜单：“门窗” -- “门窗工具” -- “门窗套”
第8章 天正建筑平面图绘制
8.8门窗
8.8.3门窗编辑和工具
8、门窗套
“门窗套”命令的功能是在门窗四周加门窗框套。
执行方式
命令行：MCT
菜单：“门窗” -- “门窗工具” -- “门窗套”
第8章 天正建筑平面图绘制
8.8门窗
8.8.3门窗编辑和工具
9、添加门口线
“门口线”命令用于在平面图上指定的一个或多个门的某一侧添加门口线，表示门槛或者门两侧地面标高不同。
执行方式
命令行：MKX
菜单：“门窗” -- “门窗工具” -- “门口线”
第8章 天正建筑平面图绘制
8.8门窗
8.8.3门窗编辑和工具
10、加装饰套
加装饰套命令用于添加门窗套线，可以选择各种装饰风格和参数的装饰套。装饰套描述了门窗属性的三维特征，用于室内设计中的立剖面图的门窗部位。
执行方式
命令行：JZST
菜单：“门窗”--“门窗工具” --“加装饰套”
第8章 天正建筑平面图绘制
8.8门窗
8.8.3门窗编辑和工具
11、窗棂展开
“窗棂展开”命令可以把窗的立面展开到WCS平面上，以便更改窗棂的划分。
执行方式
命令行：CLZK
菜单：“门窗”--“门窗工具” --“窗棂展开”
第8章 天正建筑平面图绘制
8.8门窗
8.8.3门窗编辑和工具
12、窗棂映射
调用“窗棂映射”命令，可以在已展开的窗立面图上绘制窗棂分格线，再按所绘制的分格线尺寸在目标窗上映射，此时目标窗即更新为所定义的窗棂效果。
执行方式
命令行：CLYS
菜单：“门窗”--“门窗工具” --“窗棂映射
