第8章　
绘制建筑详图
8.4　楼梯剖面图的绘制

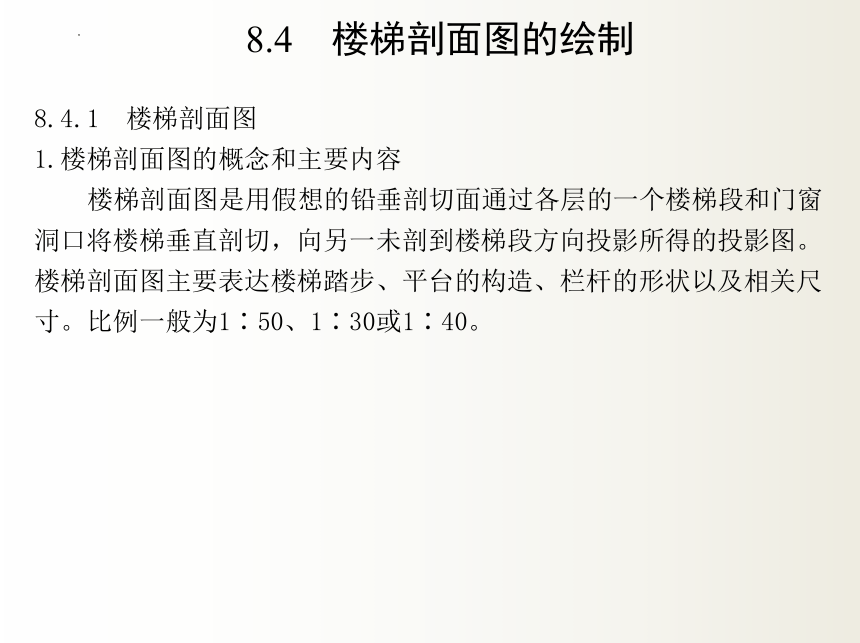

8.4.1　楼梯剖面图
1.楼梯剖面图的概念和主要内容
楼梯剖面图是用假想的铅垂剖切面通过各层的一个楼梯段和门窗洞口将楼梯垂直剖切，向另一未剖到楼梯段方向投影所得的投影图。楼梯剖面图主要表达楼梯踏步、平台的构造、栏杆的形状以及相关尺寸。比例一般为1∶50、1∶30或1∶40。

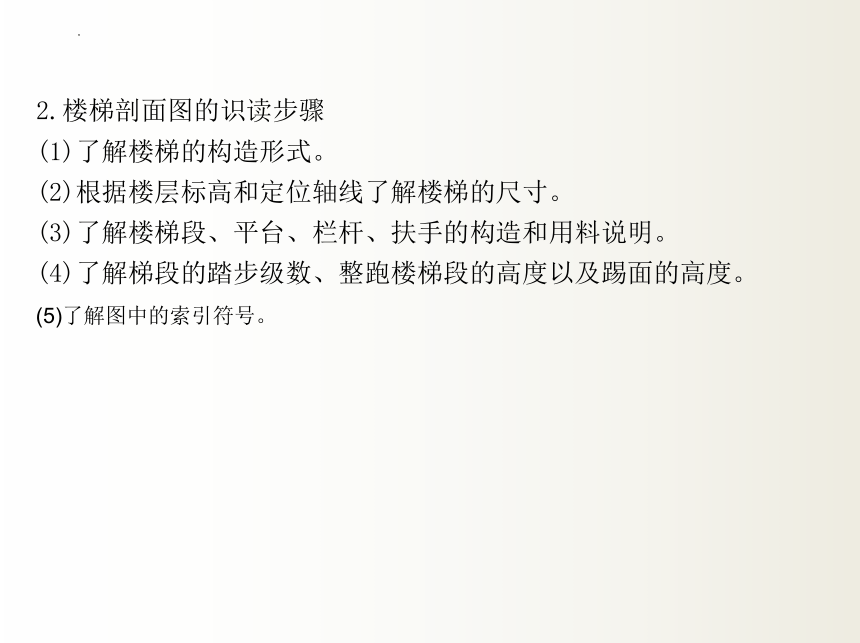

2.楼梯剖面图的识读步骤
(1)了解楼梯的构造形式。
(2)根据楼层标高和定位轴线了解楼梯的尺寸。
(3)了解楼梯段、平台、栏杆、扶手的构造和用料说明。
(4)了解梯段的踏步级数、整跑楼梯段的高度以及踢面的高度。
(5)了解图中的索引符号。
8.4.2　绘图步骤

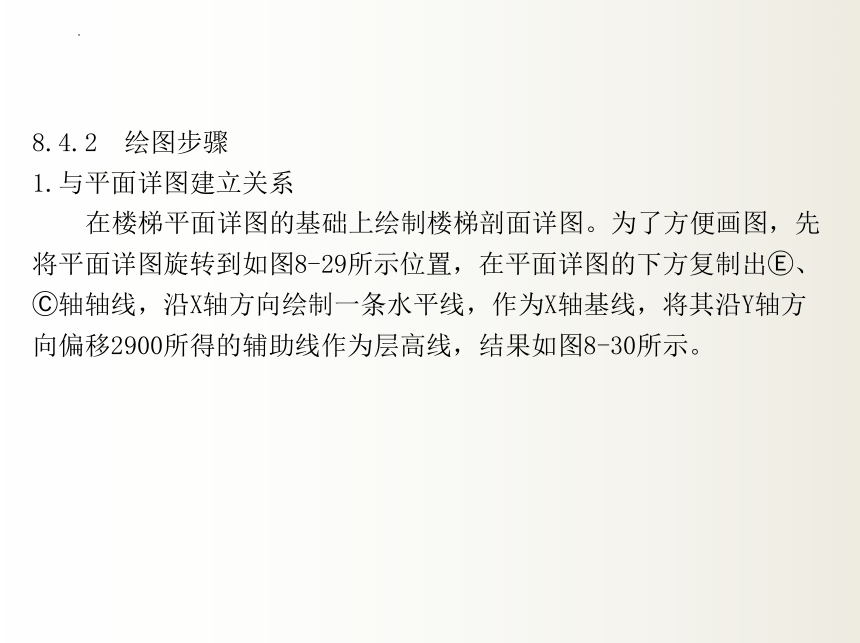

1.与平面详图建立关系

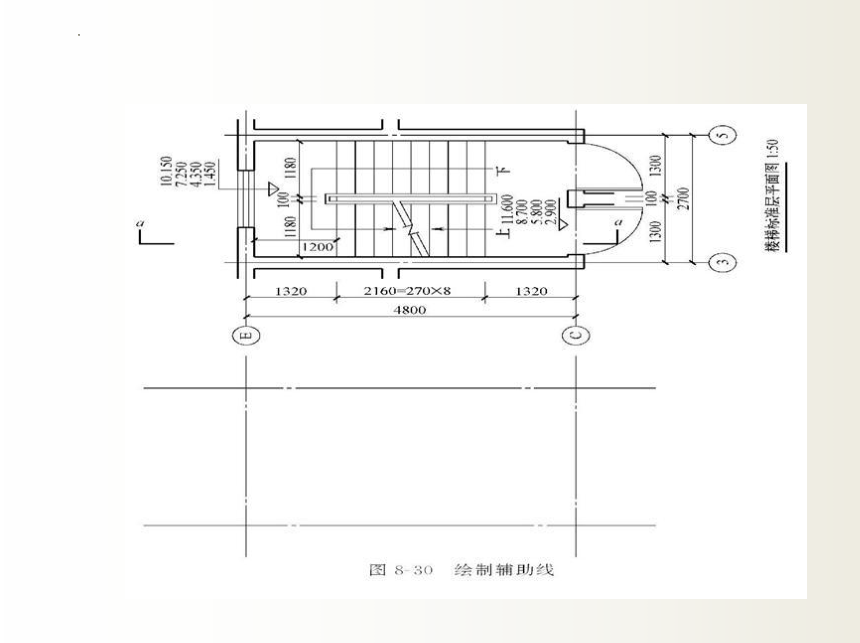

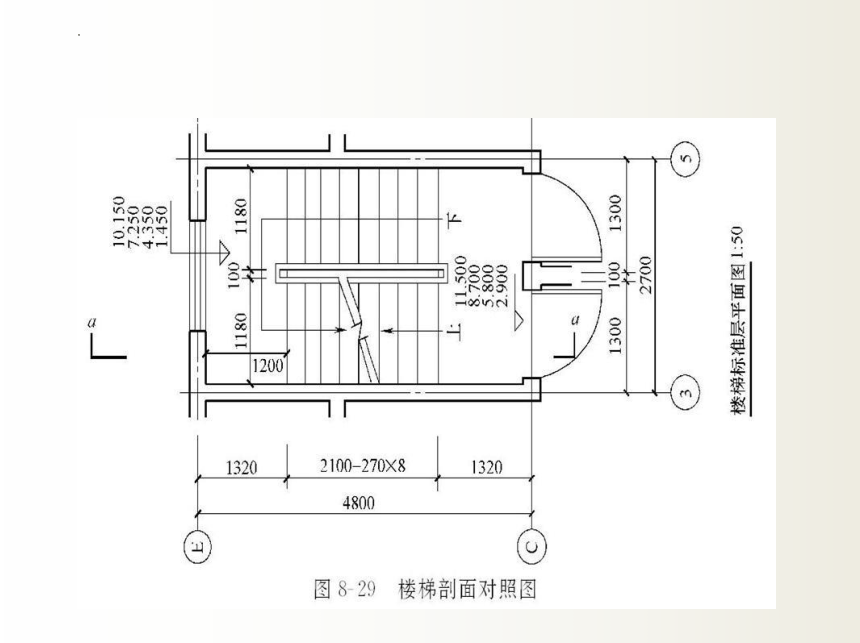

在楼梯平面详图的基础上绘制楼梯剖面详图。为了方便画图，先将平面详图旋转到如图8-29所示位置，在平面详图的下方复制出 、 轴轴线，沿X轴方向绘制一条水平线，作为X轴基线，将其沿Y轴方向偏移2900所得的辅助线作为层高线，结果如图8-30所示。
2.绘制标准层楼梯剖面图
(1)把【墙线】图层置为当前，对照平面详图绘制剖到的墙体，将轴线分别向两侧偏移120。对照平面楼梯起跑的位置绘制两根辅助线，确定楼梯梯段的位置，绘制楼层平台100厚楼板，沿层高线绘制一条直线，向下偏移100，如图8-31所示，确定楼梯中间平台的高度，在楼层一半的位置，将层高线向中间偏移1450。

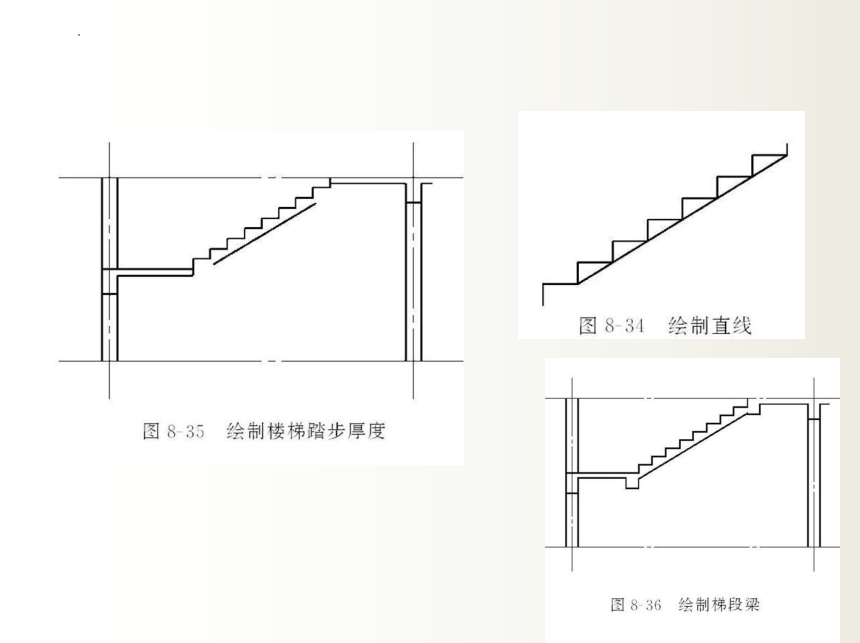

(2)调用【多段线】命令绘制宽×高为270×161的踏步线，如图8-32所示。
(3)调用【捕捉】命令，将其对齐到楼梯起跑的位置，依次将其复制到楼梯中间休息平台处为止，如图8-33所示。
图8-37　标准层楼梯剖面图
(7)调用【偏移】命令，绘制剖面窗，将下轴线向上偏移1100作为窗洞口的高度，绘制出剖到的窗，如图8-38所示。
(8)调用【偏移】命令，绘制剖面门，将下层轴线向上偏移2100作为门洞口高度线。剖面门的绘制结果如图8-39所示。
(9)调用【复制】命令，利用【捕捉】功能复制标准层的楼梯剖面图,如图8-40所示。然后修改首层楼梯剖面图，在标准层剖面图的基础上，将一层的层高线向下偏移900作为室内外高差线。
(10)修改顶层楼梯剖面图。此范例为六层住宅楼梯，去掉第六层到屋面的楼梯梯段，将楼梯顶部楼板补齐，即为顶层楼梯剖面图，如图8-42所示。
(11)绘制女儿墙。调用【偏移】命令，将顶层层高线向上偏移1100作为辅助线将墙线延伸，绘出女儿墙，如图8-43所示。
3.绘制楼梯栏杆
(1)锁定【墙线】层，单击【楼梯】图层置为当前。绘制标准层楼梯围栏。
(2)调用【直线】命令，捕捉踏步中点绘制高度为900的栏杆辅助线，如图8-44所示。
(3)调用【偏移】命令，选取辅助线，向其左右各偏移10，删除辅助线，如图8-45所示。
(4)调用【复制】命令进行复制，如图8-46所示。再次调用【复制】命令把栏杆向右侧复制并移动(@280，161)，绘制平台栏杆如图8-47所示。
(5)调用【直线】命令，捕捉第一个栏杆的右端点为基点，输入偏移坐标(@100，900)确立起点，捕捉最上端栏杆左端点，然后输入(@100，0)、(@0，-40)。捕捉右侧平台栏杆端点，再次输入(@100，0)、(@0，40)，修剪多余线段，楼梯扶手绘制完成如图8-48所示。
(6)依照上述方法绘制另一段楼梯，并修剪，如图8-49所示。
(7)选择整段楼梯进行复制，并绘制首层楼梯和第六层楼梯，如图8-50所示。
4.尺寸标注
(1)调用【插入块】命令，插入轴线圈，对照平面详图标出轴号。选用“GB50”标注样式，利用【线性标注】和【连续标注】工具，标出休息平台处的尺寸及踏步的尺寸，如图8-51所示。
(2)调用【插入块】命令,插入标高符号，进行层高位置及休息平台处的标高标注。
8.5　楼梯节点详图
楼梯节点详图主要表达楼梯栏杆、踏步、扶手的做法，如图8-52所示。依据所画内容的不同，详图可采用不同的比例来反映它们的断面形式、细部尺寸、所用材料、构件连接及面层装修做法等。如采用标准图集，则直接引注标注图集代号，如采用的形式较特殊，则用1∶10、1∶5、1∶2或1∶1的比例详细表示其形状、大小、所采用材料以及具体做法。
1.楼梯扶手详图
(1)根据详图尺寸利用【直线】、【拉伸】、【倒角】命令按钮，绘制扶手和连接件，并填充材质，结果如图8-53所示。
(2)单击【标注】工具栏中【线性标注】命令，标注扶手尺寸，结果如图8-54所示。
(3)使用【直线】和【多行文字】命令进行文字说明，结果如图8-55所示。
2.楼梯踏步详图
绘制楼梯踏步详图需绘制楼梯踏步防滑条，复制栏杆和踏步，并对其进行修改。楼梯踏步表面层为水泥抹面，其在踏步的边缘磨损较大，比较光滑，因此在踏步边沿水平线位置需设置防滑条。
(1)单击【直线】命令和【多段线】命令，绘制踏步和连接件并填充材质，如图8-56所示。
8.6　实例练习
根据前面章节所述方法绘制楼梯剖面图，如图8-58所示。
