第8章 天正建筑平面图绘制

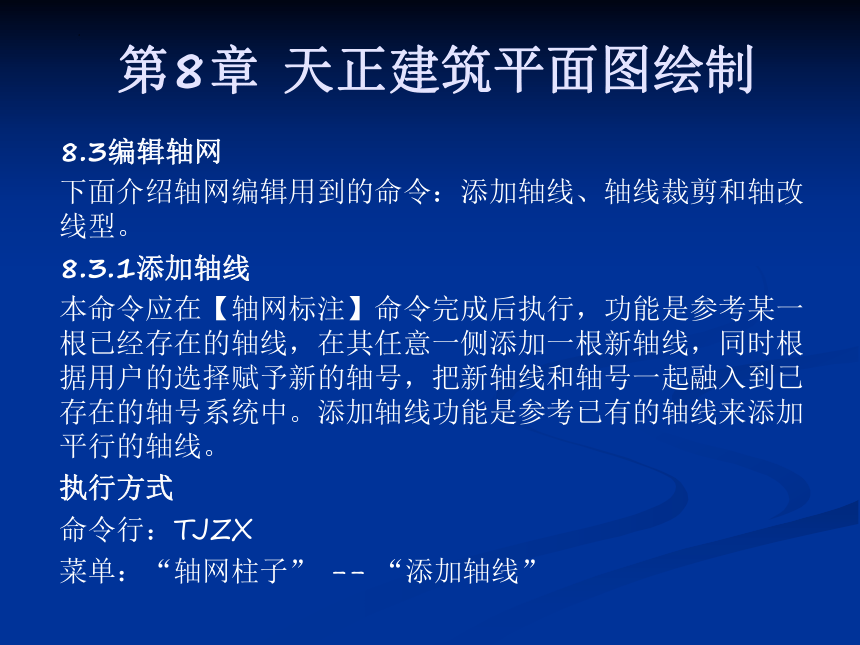

8.3编辑轴网
下面介绍轴网编辑用到的命令：添加轴线、轴线裁剪和轴改线型。

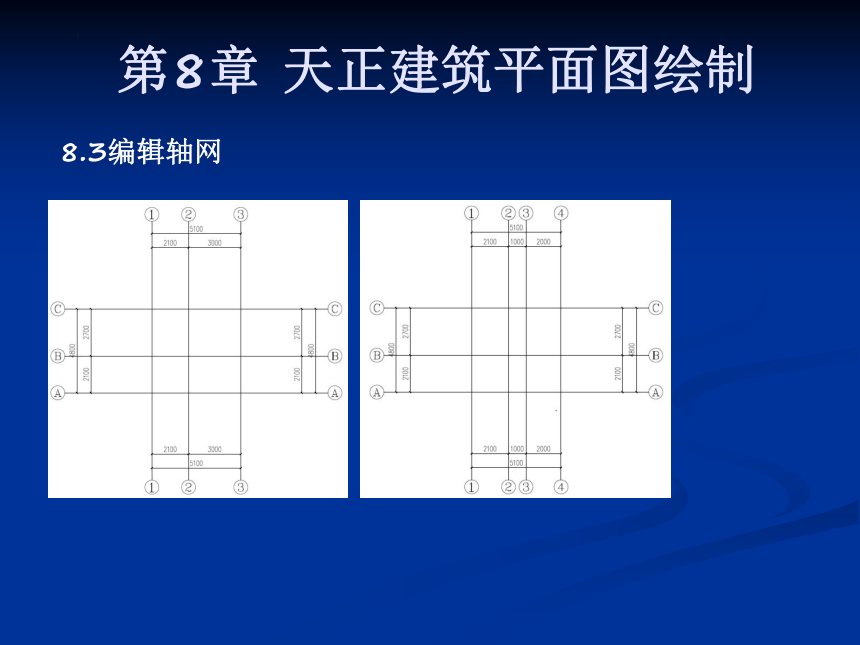

8.3.1添加轴线
本命令应在【轴网标注】命令完成后执行，功能是参考某一根已经存在的轴线，在其任意一侧添加一根新轴线，同时根据用户的选择赋予新的轴号，把新轴线和轴号一起融入到已存在的轴号系统中。添加轴线功能是参考已有的轴线来添加平行的轴线。
执行方式
命令行：TJZX
菜单：“轴网柱子” -- “添加轴线”
第8章 天正建筑平面图绘制
8.3编辑轴网
第8章 天正建筑平面图绘制

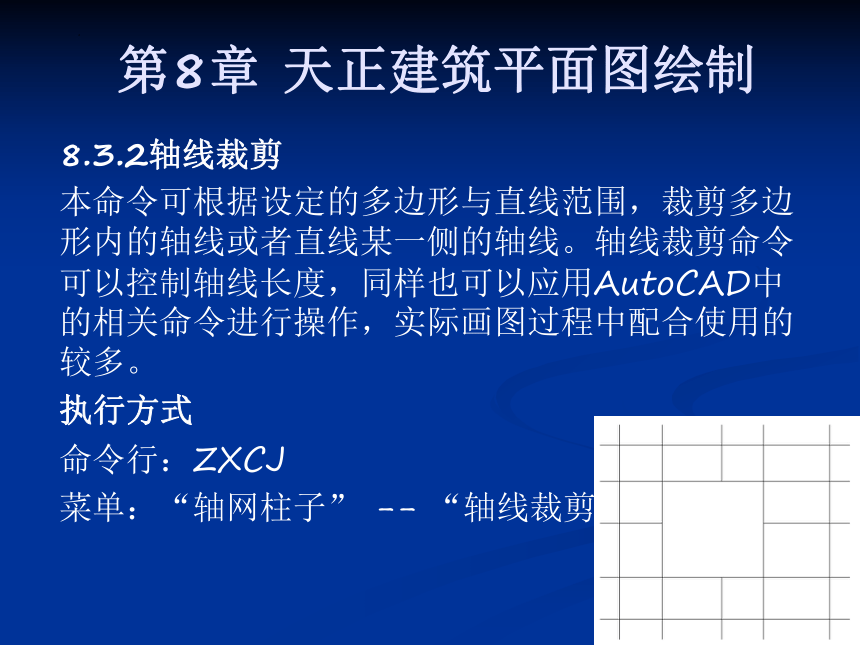

8.3.2轴线裁剪
本命令可根据设定的多边形与直线范围，裁剪多边形内的轴线或者直线某一侧的轴线。轴线裁剪命令可以控制轴线长度，同样也可以应用AutoCAD中的相关命令进行操作，实际画图过程中配合使用的较多。
执行方式
命令行：ZXCJ
菜单：“轴网柱子” -- “轴线裁剪”
第8章 天正建筑平面图绘制

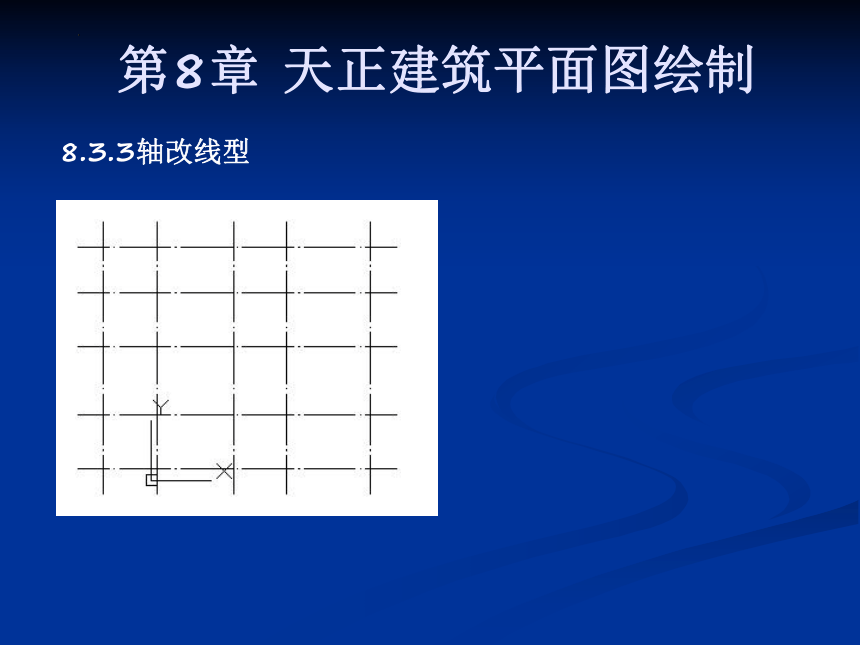

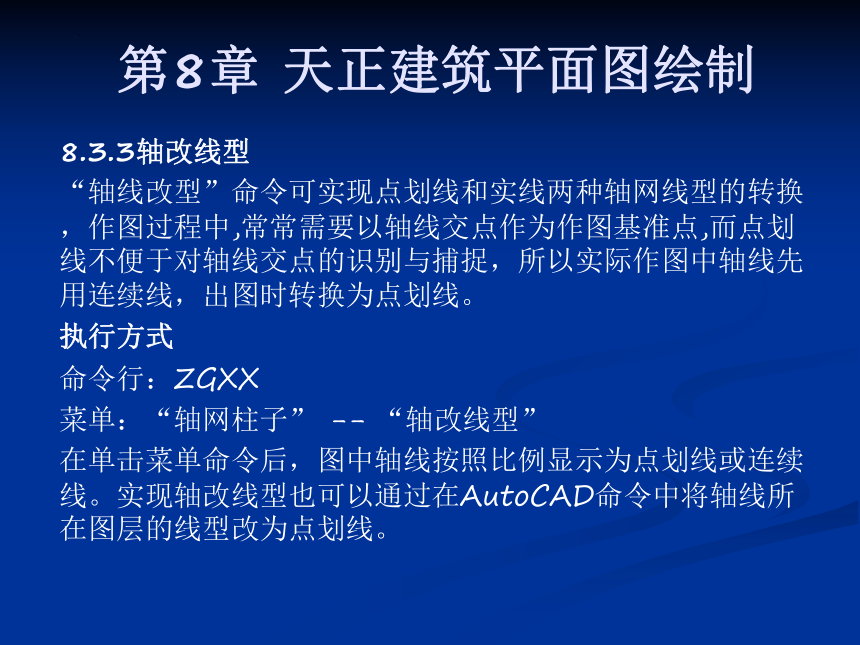

8.3.3轴改线型
“轴线改型”命令可实现点划线和实线两种轴网线型的转换，作图过程中,常常需要以轴线交点作为作图基准点,而点划线不便于对轴线交点的识别与捕捉，所以实际作图中轴线先用连续线，出图时转换为点划线。
执行方式
命令行：ZGXX
菜单：“轴网柱子” -- “轴改线型”
在单击菜单命令后，图中轴线按照比例显示为点划线或连续线。实现轴改线型也可以通过在AutoCAD命令中将轴线所在图层的线型改为点划线。
第8章 天正建筑平面图绘制
8.3.3轴改线型
第8章 天正建筑平面图绘制

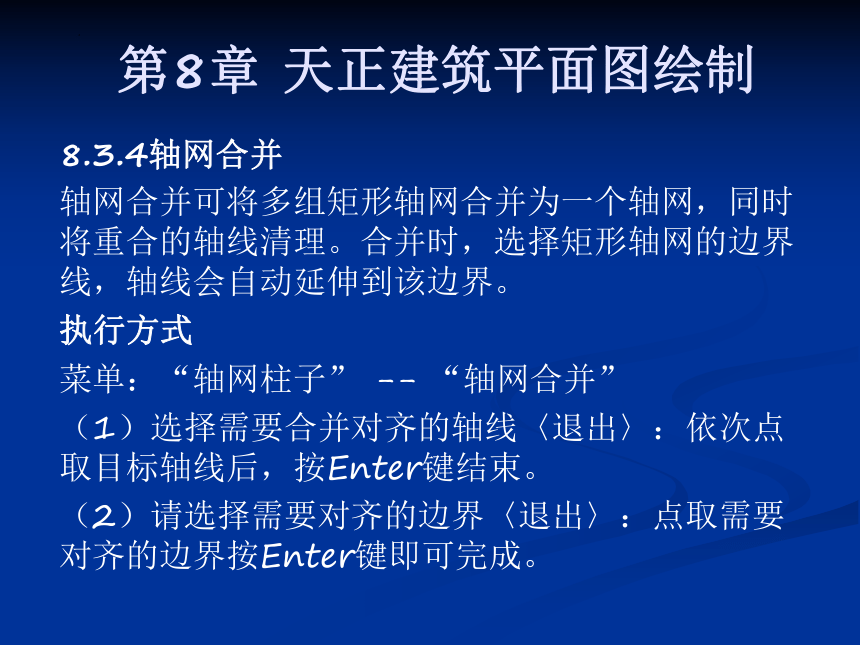

8.3.4轴网合并
轴网合并可将多组矩形轴网合并为一个轴网，同时将重合的轴线清理。合并时，选择矩形轴网的边界线，轴线会自动延伸到该边界。
执行方式
菜单：“轴网柱子” -- “轴网合并”
（1）选择需要合并对齐的轴线〈退出〉：依次点取目标轴线后，按Enter键结束。
（2）请选择需要对齐的边界〈退出〉：点取需要对齐的边界按Enter键即可完成。
第8章 天正建筑平面图绘制

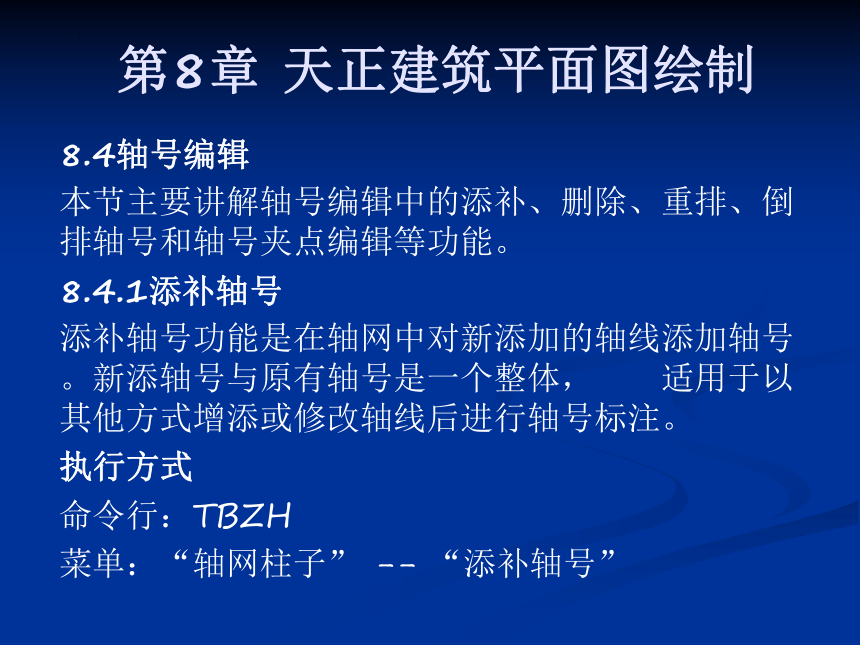

8.4轴号编辑
本节主要讲解轴号编辑中的添补、删除、重排、倒排轴号和轴号夹点编辑等功能。
8.4.1添补轴号
添补轴号功能是在轴网中对新添加的轴线添加轴号。新添轴号与原有轴号是一个整体， 适用于以其他方式增添或修改轴线后进行轴号标注。
执行方式
命令行：TBZH
菜单：“轴网柱子” -- “添补轴号”
第8章 天正建筑平面图绘制
8.4.1添补轴号
第8章 天正建筑平面图绘制
8.4.2删除轴号
删除轴号命令用于删除不需要的轴号，可支持一次删除多个轴号，可根据需要决定是否重排轴号。
执行方式
命令行：SCZH
菜单：“轴网柱子” -- “删除轴号”
第8章 天正建筑平面图绘制
8.4.3．一轴多号
此命令用于在平面图中快速生成共用轴线的轴号。
执行方式
命令行：YZDH
菜单：“轴网柱子” -- “一轴多号”
第8章 天正建筑平面图绘制
8.4.4．轴号隐现
此命令提供轴号隐藏和恢复显示操作。
执行方式
命令行：ZHYX
菜单：“轴网柱子” -- “轴号隐现”
第8章 天正建筑平面图绘制
8.4.5 主附转换
此命令用于实现主轴号和附加轴号的快速转换。
执行方式
命令行：ZFZH
菜单：“轴网柱子” -- “主附转换”
第8章 天正建筑平面图绘制
8.4.5 主附转换
此命令用于实现主轴号和附加轴号的快速转换。
执行方式
命令行：ZFZH
菜单：“轴网柱子” -- “主附转换”
第8章 天正建筑平面图绘制
8.4.6 轴号的在位编辑
双击轴号文字，可以直接进入轴号在位编辑；直接输入轴号的编号，即可完成轴号的在位编辑。
操作步骤：
双击需要修改的轴号，即可输入新的轴号。
