运行与安装
及界面概述
单元一

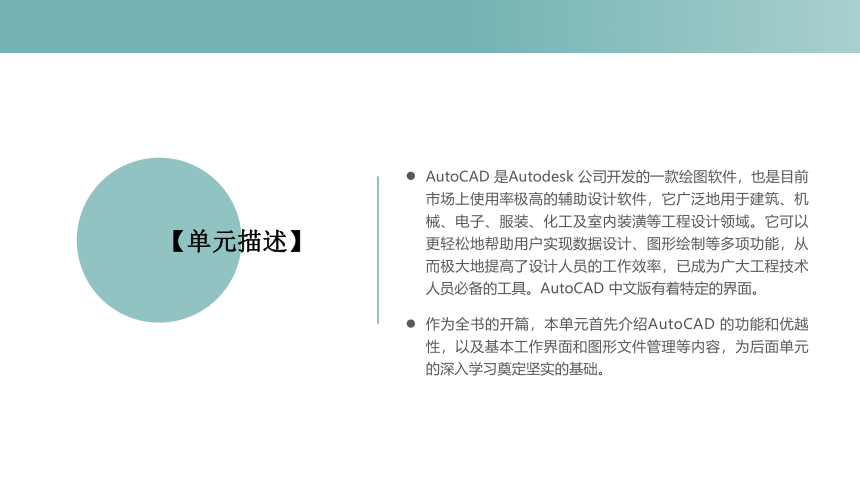

AutoCAD 是Autodesk 公司开发的一款绘图软件，也是目前市场上使用率极高的辅助设计软件，它广泛地用于建筑、机械、电子、服装、化工及室内装潢等工程设计领域。它可以更轻松地帮助用户实现数据设计、图形绘制等多项功能，从而极大地提高了设计人员的工作效率，已成为广大工程技术人员必备的工具。AutoCAD 中文版有着特定的界面。
作为全书的开篇，本单元首先介绍AutoCAD 的功能和优越性，以及基本工作界面和图形文件管理等内容，为后面单元的深入学习奠定坚实的基础。
【单元描述】
【重点与难点】
1. AutoCAD 中文版基础平台
2. 建筑图形文件管理
3. 建筑工程绘图基础

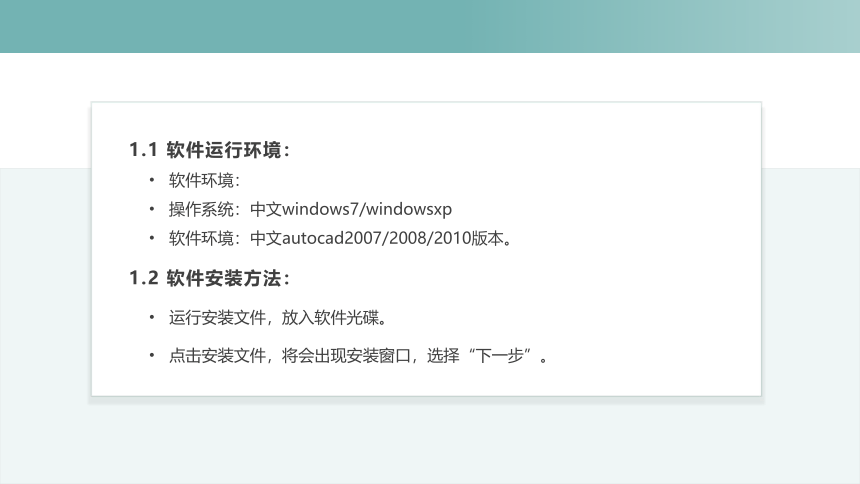

1.1 软件运行环境：
软件环境：
操作系统：中文windows7/windowsxp
软件环境：中文autocad2007/2008/2010版本。
1.2 软件安装方法：
运行安装文件，放入软件光碟。
点击安装文件，将会出现安装窗口，选择“下一步”。

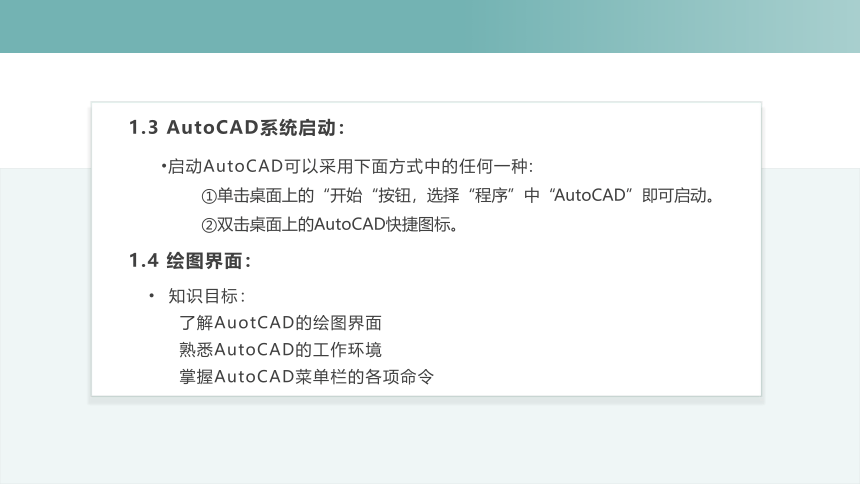

1.3 AutoCAD系统启动：
启动AutoCAD可以采用下面方式中的任何一种:
单击桌面上的“开始“按钮，选择“程序”中“AutoCAD”即可启动。
双击桌面上的AutoCAD快捷图标。
1.4 绘图界面：
知识目标：
了解AuotCAD的绘图界面
熟悉AutoCAD的工作环境
掌握AutoCAD菜单栏的各项命令

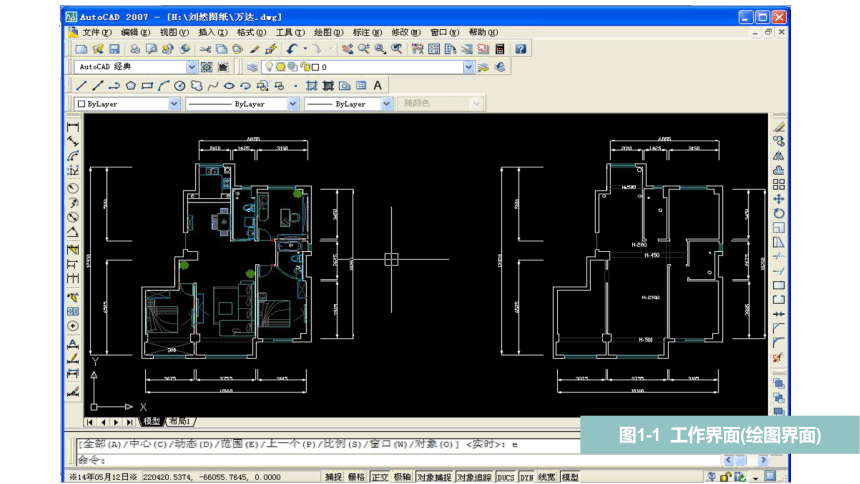

图1-1 工作界面(绘图界面)

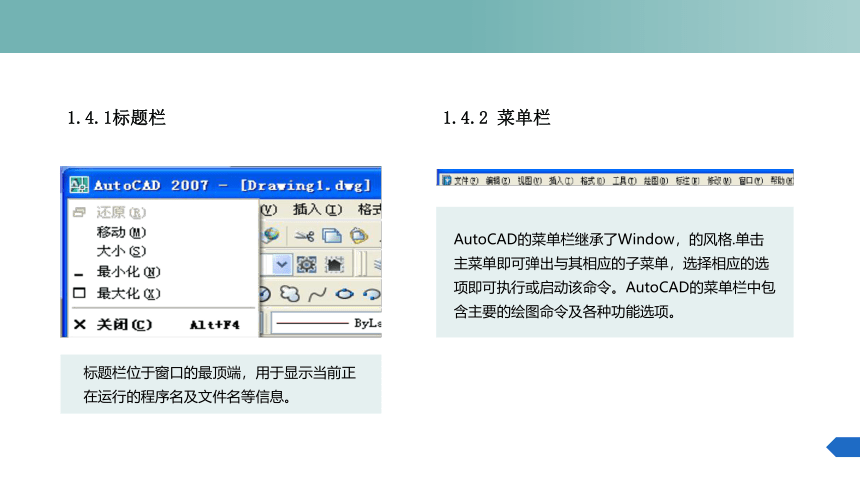

标题栏位于窗口的最顶端，用于显示当前正在运行的程序名及文件名等信息。
AutoCAD的菜单栏继承了Window，的风格.单击主菜单即可弹出与其相应的子菜单，选择相应的选项即可执行或启动该命令。AutoCAD的菜单栏中包含主要的绘图命令及各种功能选项。
1.4.1标题栏
1.4.2 菜单栏

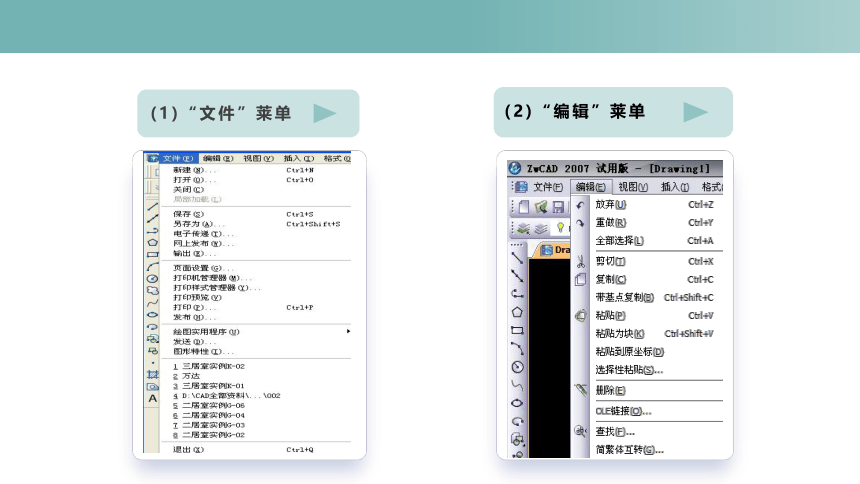

(1)“文件”莱单
(2)“编辑”莱单

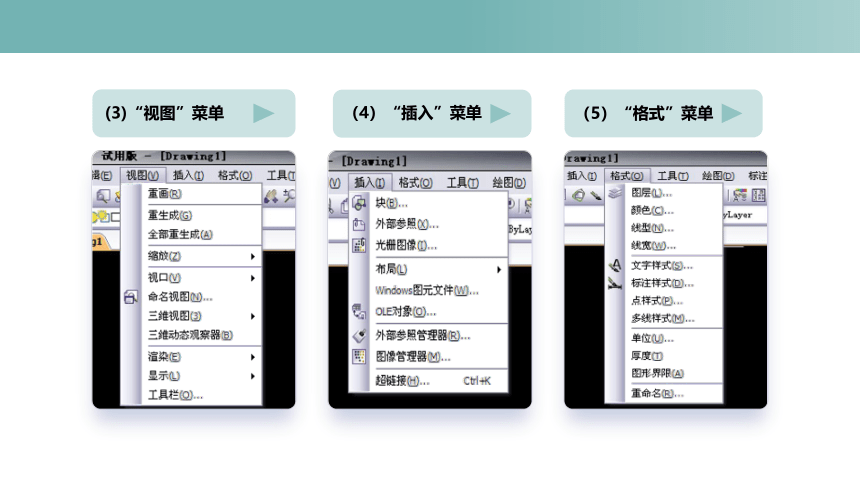

(3)“视图”菜单
（5）“格式”菜单
（4）“插入”菜单
(6)“工具”菜单
(8)“标注”菜单
(7)“绘图”莱单
(9)“修改”菜单
(10)“窗口”菜单
(11)“帮助”菜单
1.4.3工具栏
工具栏包括很多命令按钮.它们是应用程序调用命令的另一种方式。在默认状态AutoCAD窗口显示了“标准”、“对象特性”、“绘图”和“修改”等工具栏。
1.4.4绘图区
绘图区是AutoCAD的工作区域.所有的绘图操作都要在这个区域中完成。在绘图区除了显示绘图结果外.还显示当前使用的坐标系类型，坐标原点、X轴,Y轴及Z轴的方向等。在默认状态下.坐标系为世界坐标系(WCS).用户也可以根据设计需要更改坐标系。
12.1
1.4.5命令行与文本窗口
12.1
1.4.6状态栏
状态栏位于AutoCAD工作界面最底部，用来显示当前的状态。
(1)【捕捉】按钮开启或关闭捕捉功能
(2)【栅格】按钮
该按钮处于按下状态时，屏幕上将显示网格点。
(3)【正交】按钮
在正交模式下，系统以正交方式绘图，即所绘制的直线只能是水平或竖直的。
(4)【极轴】按钮
当极轴模式开启时，系统以极坐标的形式显示定位点。并随光标移动指示当前的极坐标。
(5)【对象捕捉】按钮
在对象捕捉模式下，系统将按设定的捕捉方式对图形元索中的特殊几何点(例如端点、中点、圆心和切点)等进行捕捉。
(6)【对象追踪】按钮
单击此项将开启或关闭自动追踪功能。该功能可以对图形对象进行正交追踪或极轴追踪。
(7)【线宽】按钮
不启用该功能，按系统默认的宽度显示线条。启用该功能后，则图形中显示有宽度属性的线条。
(8)【模型】按钮或【图纸】按钮
当单击该按钮，可以实现图纸空间和模型空间的切换。
1.5　基本系统操作：
知识目标：
了解AutoCAD 的各项菜单命令。
熟悉运行环境。
掌握AutoCAD 的基本系统操作。
建立新图形文件
命令行: NEW
工具栏: 标准工具栏一新建
下拉菜单: 文件一新建
功能: 建立新的绘图文件，以便开始一个新绘图作业。
打开现有图形
命令行: OPEN
工具栏: 标准工具栏一打开
下拉菜单: 文件一打开
功能: 打开现有的AutoCAD图形文件。
保存文件
命令行: QSAVE
工具栏: 标准工具栏→保存
下拉菜单: 文件→保存
功能: 将现有的AutoCAD图形文件存盘。
换名存盘
命令行: SAVE AS
下拉菜单: 文件→另存为
功能: 将现有的AutoCAD图形文件以新的文件名字存盘。
五. 将图形文件以当前文件名或指定文件名存盘
操作格式: SAVE命令只能在命令行中使用。
图形窗口与文字窗口的切换
使用AutoCAD绘图时，有时需要切换到文本窗口，以便观看有关的文字信息。利用F2键可以实现上述切换。
退出AutoCAD
当用户要退出AutoCAD时，切不可直接关机，应按下述方法之一进行:
执行下拉菜单项“文件一退出”选择下拉菜单项“文件一退出”。
利用命令QUIT退出AutoCAD 在命令行健入“QUIT"。
利用命令END退出 AutoCAD在命令行键入“END"。
1.5.1其他操作
(1)键盘:键盘的作用有以下几种:
在命令行输入命令，输入命令后敲回车键或空格键，命令开始执行。
某些命令结束时需要敲回车键或空格键。按回车键或空格键表示确认。
键盘上输入数据。
(2)鼠标:鼠标的左键是拾取键，右键是确认键，并等同于回车键或空格键。另外，AutoCAD专用鼠标的中键为快捷键，按下中键拖动鼠标相当于实时平移。
1.5.2绘图前的准备知识
