(共21张PPT)

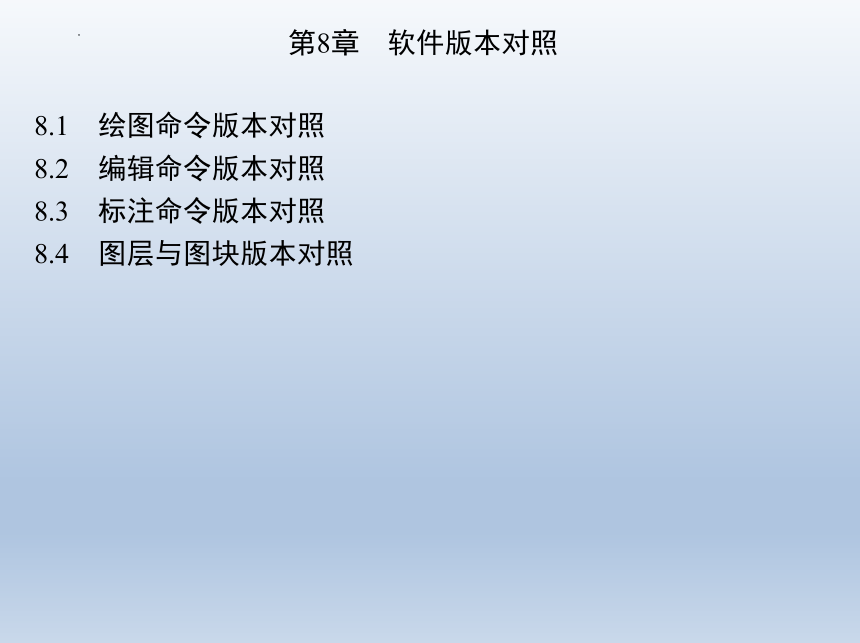

第8章　软件版本对照
8.1　绘图命令版本对照
8.2　编辑命令版本对照
8.3　标注命令版本对照
8.4　图层与图块版本对照
8.2　编辑命令版本对照
8.2.1　圆角和倒角

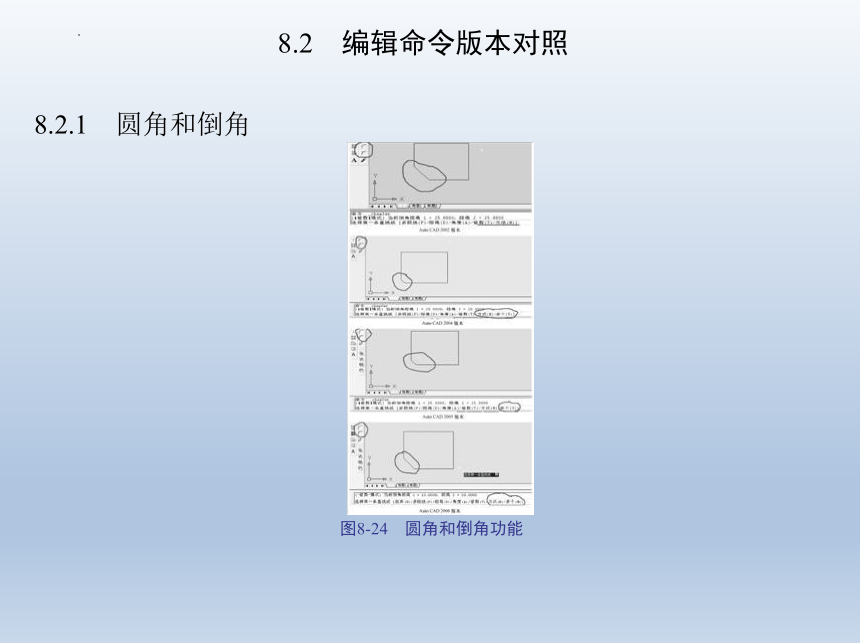

图8-24　圆角和倒角功能
8.2　编辑命令版本对照
(1)功能：FILLET命令和CHAMFER命令已更加有效。
(2)名称：Fillet/Chamfer。
(3)一般操作步骤。
8.2.2　合并线段
(1)功能：能够将多个同类对象的线段连接成单个对象。
(2)名称：Join。
(3)一般操作步骤。

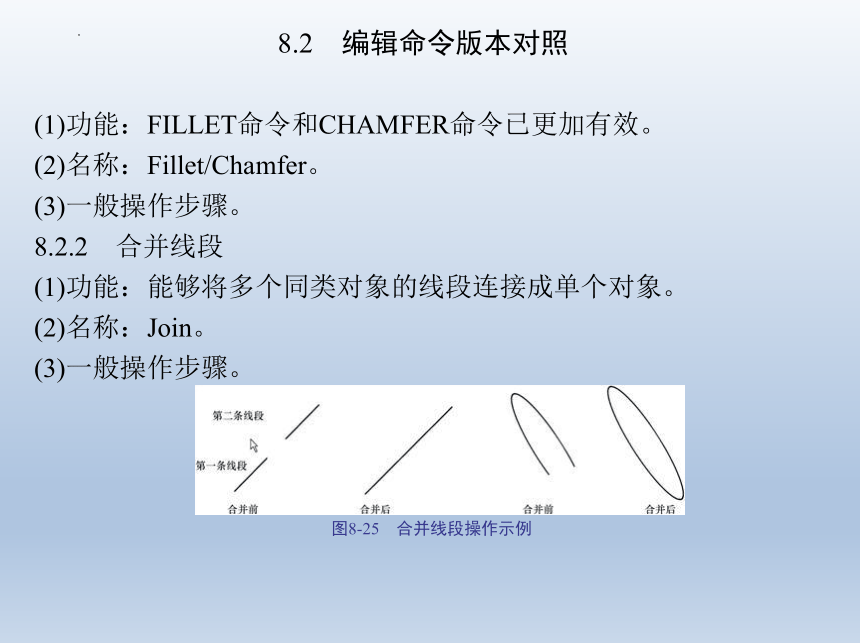

图8-25　合并线段操作示例
8.2　编辑命令版本对照
8.2.3　复制功能

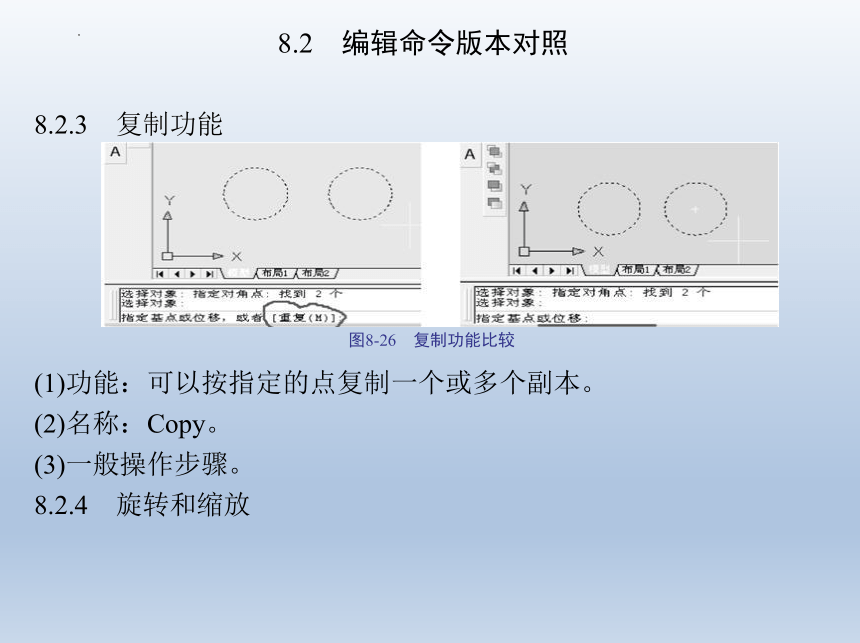

图8-26　复制功能比较
(1)功能：可以按指定的点复制一个或多个副本。
(2)名称：Copy。
(3)一般操作步骤。
8.2.4　旋转和缩放
8.2　编辑命令版本对照

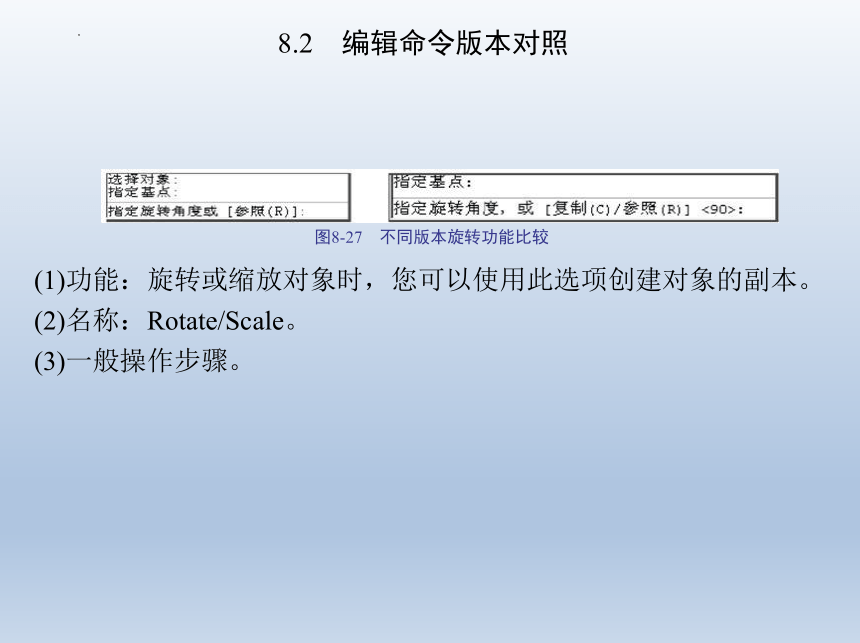

图8-27　不同版本旋转功能比较
(1)功能：旋转或缩放对象时，您可以使用此选项创建对象的副本。
(2)名称：Rotate/Scale。
(3)一般操作步骤。
8.2　编辑命令版本对照

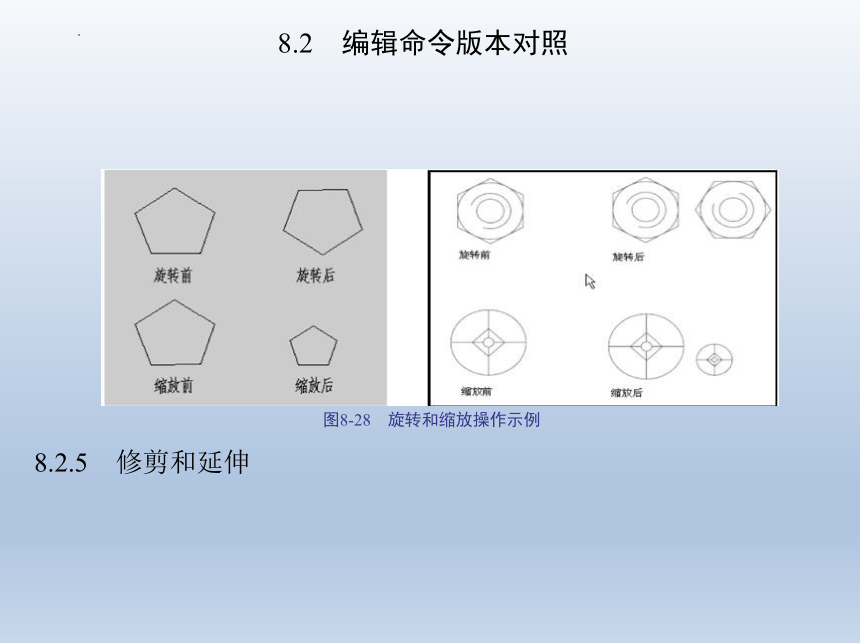

图8-28　旋转和缩放操作示例
8.2.5　修剪和延伸
8.2　编辑命令版本对照

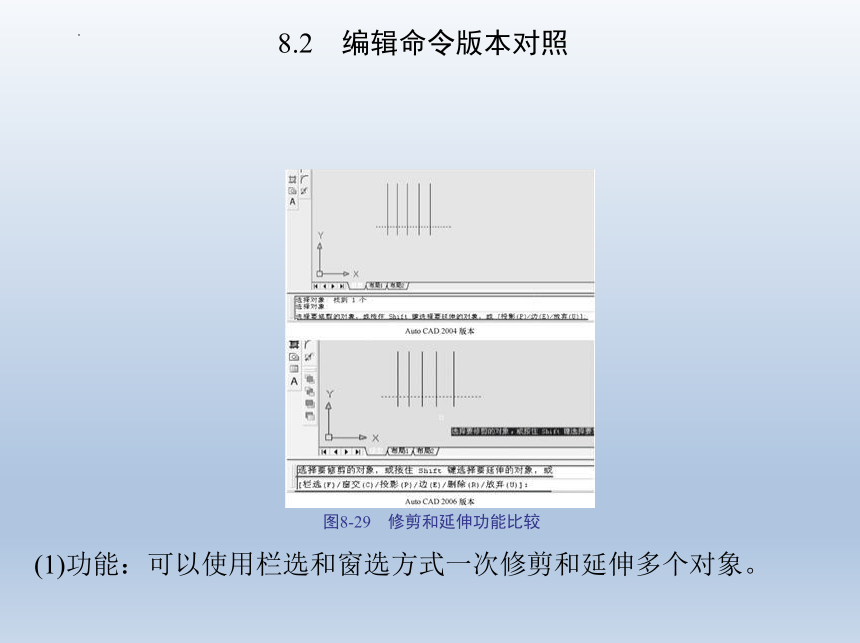

图8-29　修剪和延伸功能比较
(1)功能：可以使用栏选和窗选方式一次修剪和延伸多个对象。
8.2　编辑命令版本对照
(2)名称：Trim/Extend。
(3)一般操作步骤。
8.2.6　编辑多行文字
8.3　标注命令版本对照

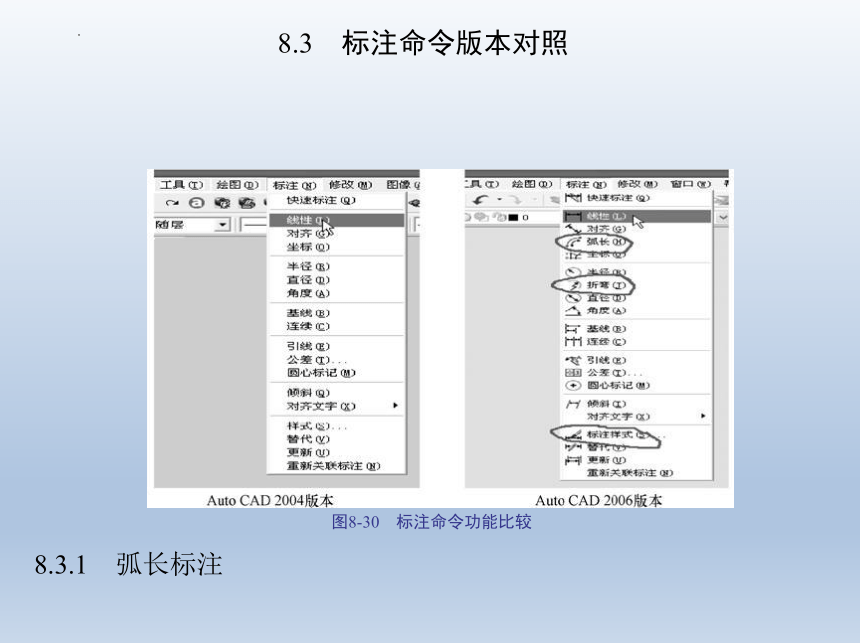

图8-30　标注命令功能比较
8.3.1　弧长标注
8.3　标注命令版本对照
(1)功能：可以给弧长直接标注。
(2)名称：Dimarc。
(3)一般操作步骤。
图8-31　弧长标注功能设置示意图
8.3　标注命令版本对照
图8-32　弧长标注操作示例
8.3.2　折弯标注
8.3　标注命令版本对照
(1)功能：可以使用折弯标注，标注圆弧或圆的圆心位于图形边界之外的图。
(2)名称：Dimjogged。
(3)一般操作步骤。
图8-33　折弯标注功能设置示意图
8.3　标注命令版本对照
图8-34　折弯标注操作示例
8.3.3　翻转标注箭头
8.3　标注命令版本对照
(1)功能：标注完成后可以随时翻转箭头的方向。
(2)名称：Aidimfliparrow。
(3)一般操作步骤。
图8-35　翻转标注箭头操作示意图
8.3　标注命令版本对照
8.3.4　改变标注线型
图8-36　标注线型功能操作示意图
(1)功能：可以为不同的线指定不同的线型标注。
(2)名称：Dimstyle。
(3)一般操作步骤。
8.3　标注命令版本对照
8.3.5　标注添加打断
图8-37　打断标注功能操作示意图
(1)功能：可以在尺寸线或尺寸界线与几何对象或其他标注相交的位置将其打断。
(2)名称：Dimbreak。
8.3　标注命令版本对照
(3)一般操作步骤。
8.3.6　标注添加折弯
(1)功能：可以向线性标注添加折弯线，以表示实际测量值与尺寸界线之间的长度不同。
(2)名称：Dimjogline。
(3)一般操作步骤。
图8-38　折弯标注功能操作示意图
8.3　标注命令版本对照
8.3.7　调整标注间距
(1)功能：可以向线性标注添加折弯线，以表示实际测量值与尺寸界线之间的长度不同。
(2)名称：Dimspace。
(3)一般操作步骤。
图8-39　调整标注间距功能示意图
8.3　标注命令版本对照
8.3.8　创建多重引线
图8-40　创建多重引线功能示意图
(1)功能：多重引线是具有多个选项的引线对象。
(2)名称：Mleader。
(3)一般操作步骤。
8.3　标注命令版本对照
8.3.9　对齐多重引线
图8-41　对齐多重引线操作示意图
8.3　标注命令版本对照
(1)功能：选择多重引线后，指定所有其他多重引线要与之对齐的多重引线。
(2)名称：Mleaderalign。
(3)一般操作步骤。
