第8章　
绘制建筑详图

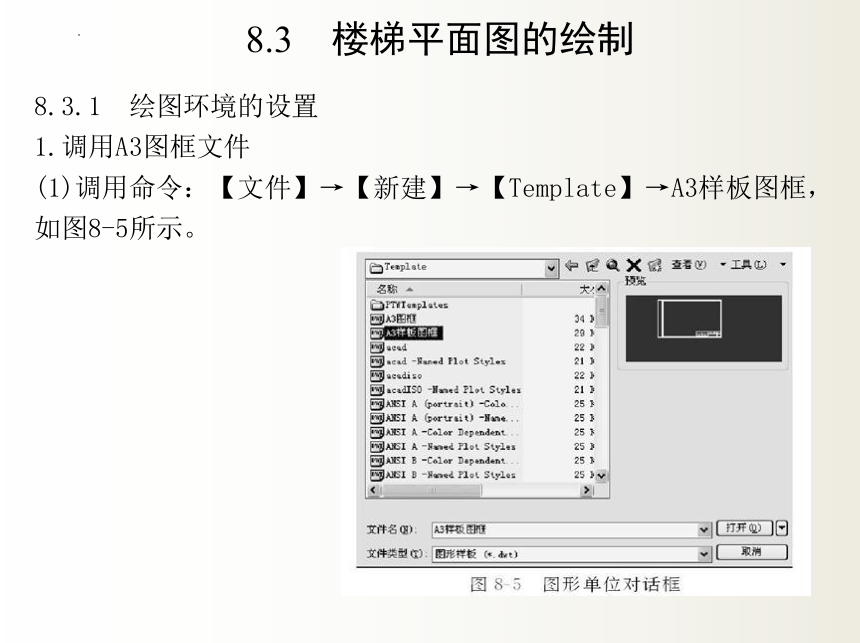

8.3　楼梯平面图的绘制
8.3.1　绘图环境的设置
1.调用A3图框文件
(1)调用命令：【文件】→【新建】→【Template】→A3样板图框，如图8-5所示。

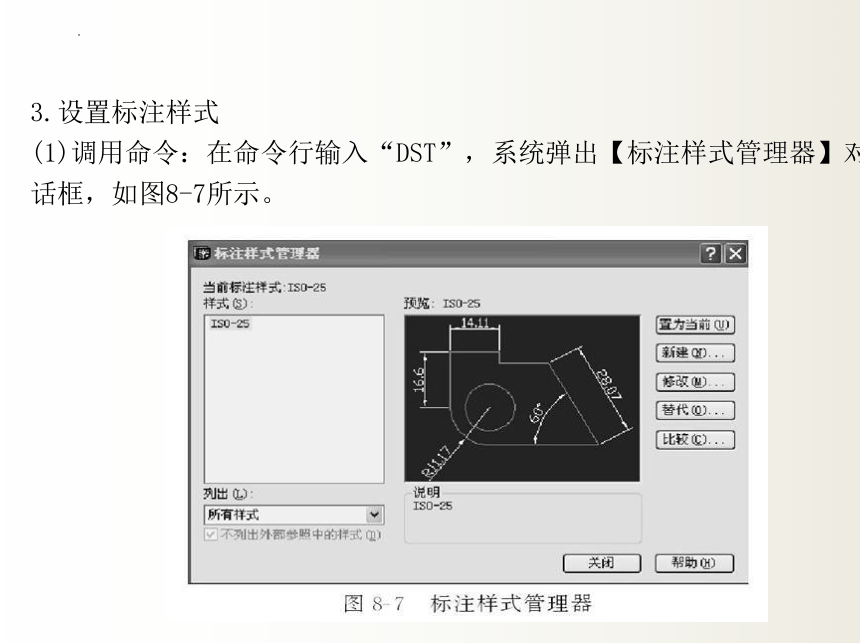

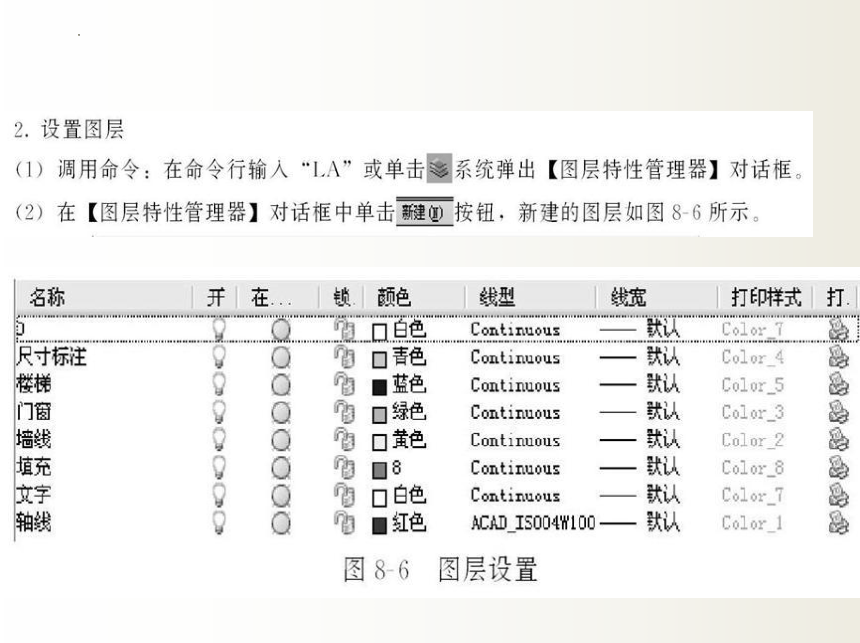

3.设置标注样式
(1)调用命令：在命令行输入“DST”，系统弹出【标注样式管理器】对话框，如图8-7所示。

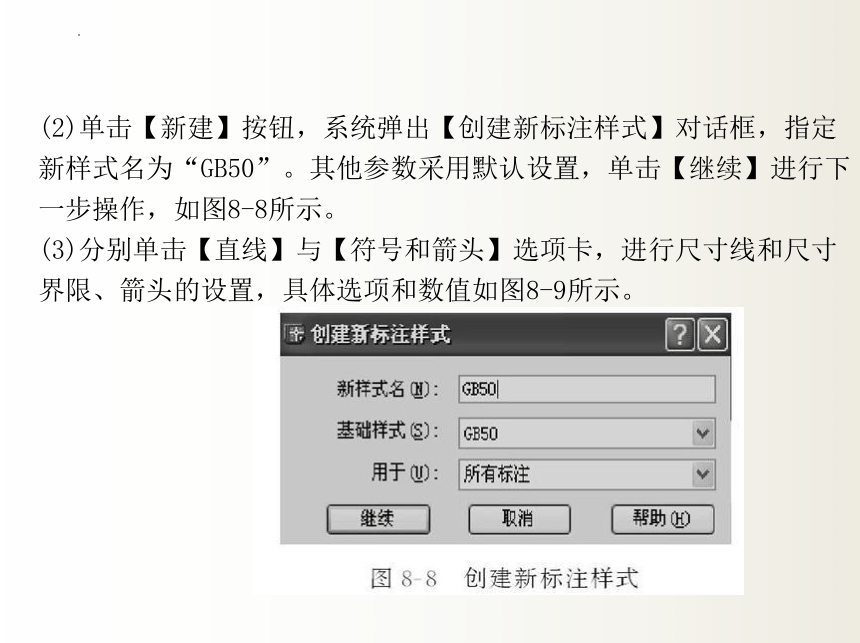

(2)单击【新建】按钮，系统弹出【创建新标注样式】对话框，指定新样式名为“GB50”。其他参数采用默认设置，单击【继续】进行下一步操作，如图8-8所示。

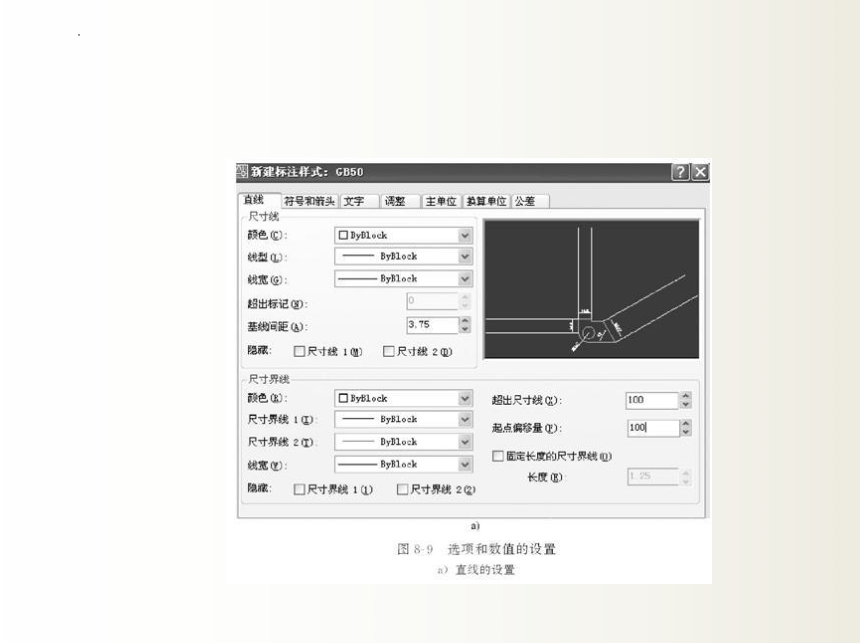

(3)分别单击【直线】与【符号和箭头】选项卡，进行尺寸线和尺寸界限、箭头的设置，具体选项和数值如图8-9所示。

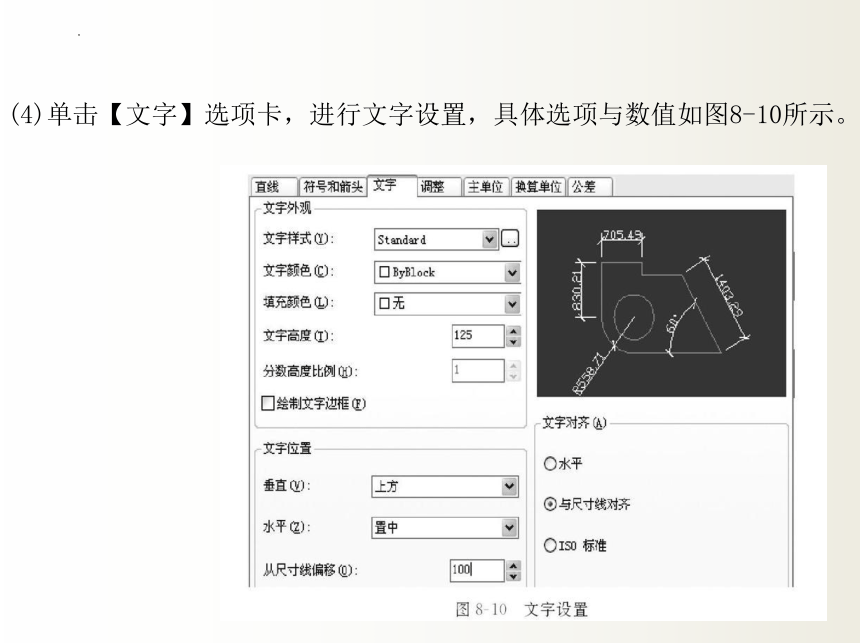

(4)单击【文字】选项卡，进行文字设置，具体选项与数值如图8-10所示。

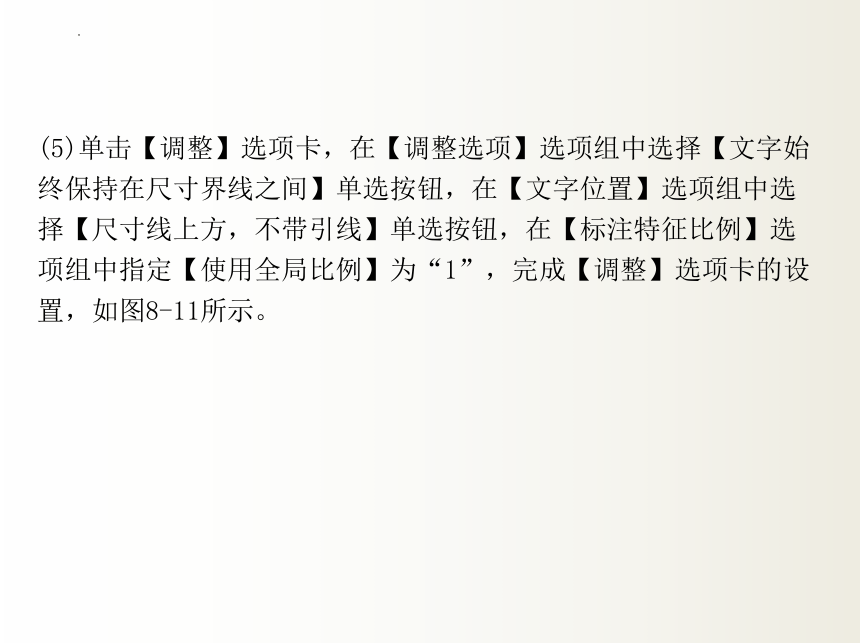

(5)单击【调整】选项卡，在【调整选项】选项组中选择【文字始终保持在尺寸界线之间】单选按钮，在【文字位置】选项组中选择【尺寸线上方，不带引线】单选按钮，在【标注特征比例】选项组中指定【使用全局比例】为“1”，完成【调整】选项卡的设置，如图8-11所示。
(6)单击【主单位】选项卡，在【线性标注】选项组中，单击【精度】列表框后的下拉按钮，在弹出的下拉列表中选择“0”，如图8-12所示。
(7)单击【确定】按钮返回【标注样式管理器】对话框，选中新建的标注样式，单击【标注样式管理器】对话框右侧的【置为当前】按钮，然后关闭【标注样式管理器】对话框回到绘图区，如图8-13所示。
8.3.2　绘图步骤
在绘制楼梯平面图之前，首先要了解楼梯间在建筑物中的位置，从图8-14中可知该楼梯位于 ～ 轴和③～⑤轴之间。宽2700，进深为4800。根据层高，楼梯间尺寸设定踏步宽为270，高为161，每跑9步，共18步。楼梯段宽为1120，梯井宽为100，平台宽为1200。
1.截取平面
从平面图中截取并复制出与楼梯间有关的轴线、墙体、门窗，把复制出的图形进行整理，如图8-15所示。
2.标注轴号
单击【轴线】层置为当前，调用【复制】命令标注轴号，如图8-16所示。
3. 绘制楼梯
(1)单击【楼梯】层置为当前层，确立起跑点位置。调用【直线】命令沿 轴内墙线做辅助线，向上偏移1200，确立起跑点，如图8-17所示。
(2)删除辅助线，调用【偏移】命令，选择起跑线向上偏移8次，每次偏移距离均为270，如图8-18所示。
(3)制作梯井，调用【直线】命令利用捕捉工具沿跑线中心点做辅助线。调用【偏移】命令，沿辅助线向左右各偏移50，如图8-19所示。
图8-19　绘制梯井线
(4)删除中间辅助线，修剪梯井。调用【偏移】命令把左右两边梯井线分别向外偏移20和30作为楼梯扶手，如图8-20a所示。
(5)调用【偏移】命令，选择最底端和最顶端楼梯跑线分别向外侧偏移20和30；将栏杆进行倒角操作，如图8-20b、c所示。　
(6)绘制折断线、楼梯走向箭头(具体做法见第2章)，如图8-21所示。
(7)单击【文字】层置为当前，调用【多行文字】命令标出文字，字体为“GB50”，如图8-22所示。
(8)单击【标注】层置为当前，标注楼梯两侧平面板的标高以及其他尺寸，即完成了楼梯标准层(中间层)平面详图的绘制。如图8-23所示。
4.首层楼梯详图的绘制
(1)复制楼梯标准层平面图，对照立面图可知，这栋楼的室内外高差为900，因此，首层楼层距地面还有900的高度，经计算，900高度内需要6级踏步。调用【修剪】命令及【删除】命令进行整理，如图8-24所示。
(2)单击【门窗】层置为当前，修剪窗线及梯井线，调用【插入块】命令插入门块，如图8-25所示。
(3)复制楼梯走向箭头，单击【文字】层置为当前，标注文字，如图8-26所示。
(4)单击【尺寸标注】层置为当前，标注尺寸并绘制剖切符号。最终效果如图8-27所示。
5. 顶层楼梯详图的绘制
顶层楼梯是在标准层楼梯平面图的基础上进行修改得到的，对画完的标准层楼梯平面图进行复制，去掉折断线，又因为顶层楼梯只上不下，所以去掉“上”的箭头和文字，对楼层平台处栏杆进行修改。
