第7章 利用autocad进行工程图绘制
7.1 建筑平面图的绘制

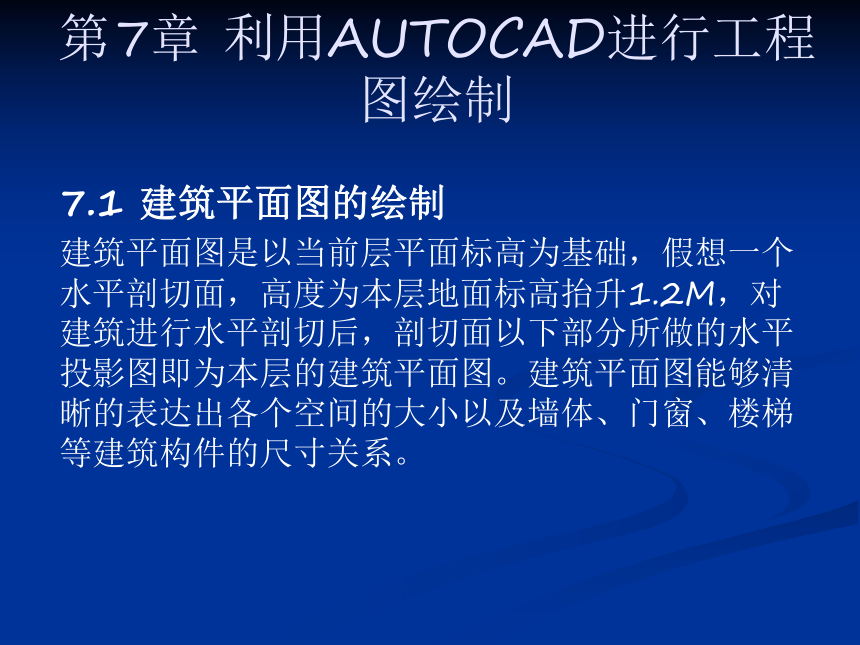

建筑平面图是以当前层平面标高为基础，假想一个水平剖切面，高度为本层地面标高抬升1.2m，对建筑进行水平剖切后，剖切面以下部分所做的水平投影图即为本层的建筑平面图。建筑平面图能够清晰的表达出各个空间的大小以及墙体、门窗、楼梯等建筑构件的尺寸关系。
第7章 利用autocad进行工程图绘制
7.1 建筑平面图的绘制

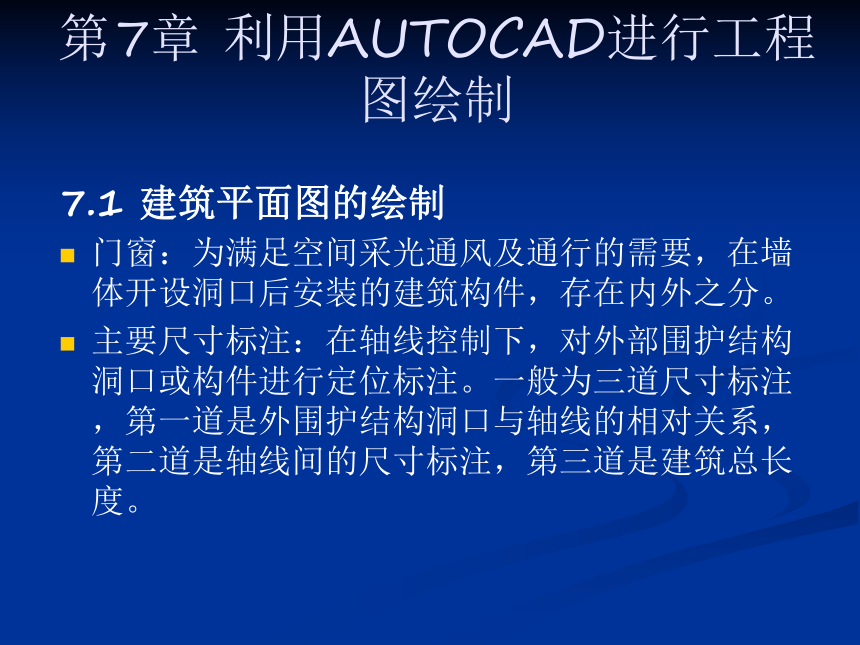

门窗：为满足空间采光通风及通行的需要，在墙体开设洞口后安装的建筑构件，存在内外之分。
主要尺寸标注：在轴线控制下，对外部围护结构洞口或构件进行定位标注。一般为三道尺寸标注，第一道是外围护结构洞口与轴线的相对关系，第二道是轴线间的尺寸标注，第三道是建筑总长度。
第7章 利用autocad进行工程图绘制
7.1 建筑平面图的绘制

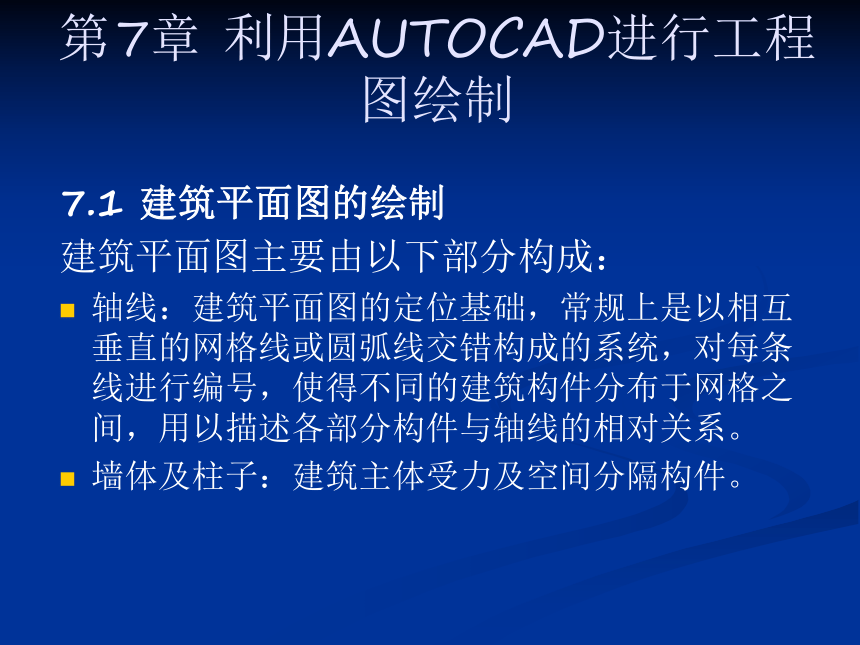

建筑平面图主要由以下部分构成：
轴线：建筑平面图的定位基础，常规上是以相互垂直的网格线或圆弧线交错构成的系统，对每条线进行编号，使得不同的建筑构件分布于网格之间，用以描述各部分构件与轴线的相对关系。
墙体及柱子：建筑主体受力及空间分隔构件。
第7章 利用autocad进行工程图绘制
7.1 建筑平面图的绘制

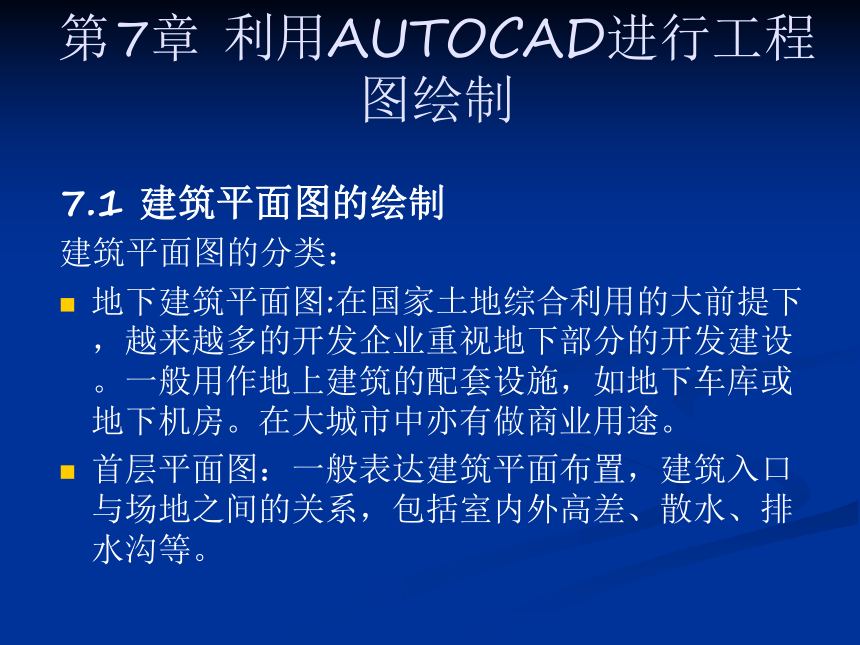

建筑平面图的分类：
地下建筑平面图:在国家土地综合利用的大前提下，越来越多的开发企业重视地下部分的开发建设。一般用作地上建筑的配套设施，如地下车库或地下机房。在大城市中亦有做商业用途。
首层平面图：一般表达建筑平面布置，建筑入口与场地之间的关系，包括室内外高差、散水、排水沟等。
第7章 利用autocad进行工程图绘制
7.1 建筑平面图的绘制

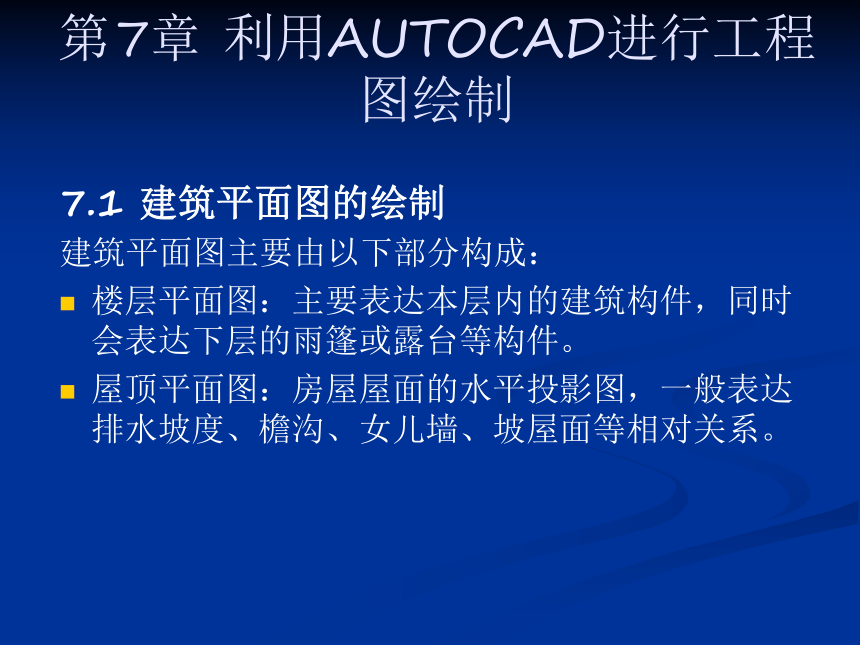

建筑平面图主要由以下部分构成：
楼层平面图：主要表达本层内的建筑构件，同时会表达下层的雨篷或露台等构件。
屋顶平面图：房屋屋面的水平投影图，一般表达排水坡度、檐沟、女儿墙、坡屋面等相对关系。
第7章 利用autocad进行工程图绘制

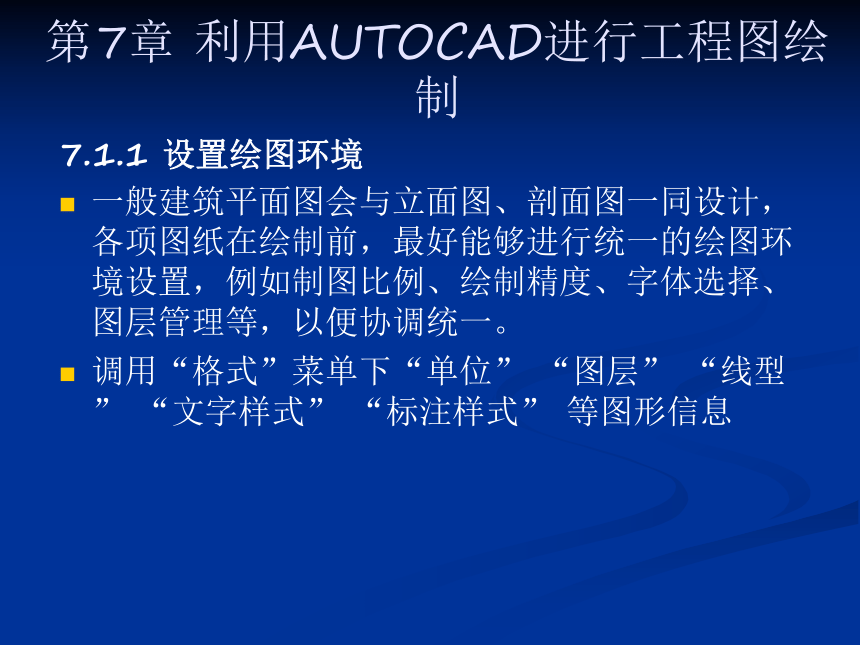

7.1.1 设置绘图环境
一般建筑平面图会与立面图、剖面图一同设计，各项图纸在绘制前，最好能够进行统一的绘图环境设置，例如制图比例、绘制精度、字体选择、图层管理等，以便协调统一。
调用“格式”菜单下“单位” “图层” “线型” “文字样式” “标注样式” 等图形信息
第7章 利用autocad进行工程图绘制

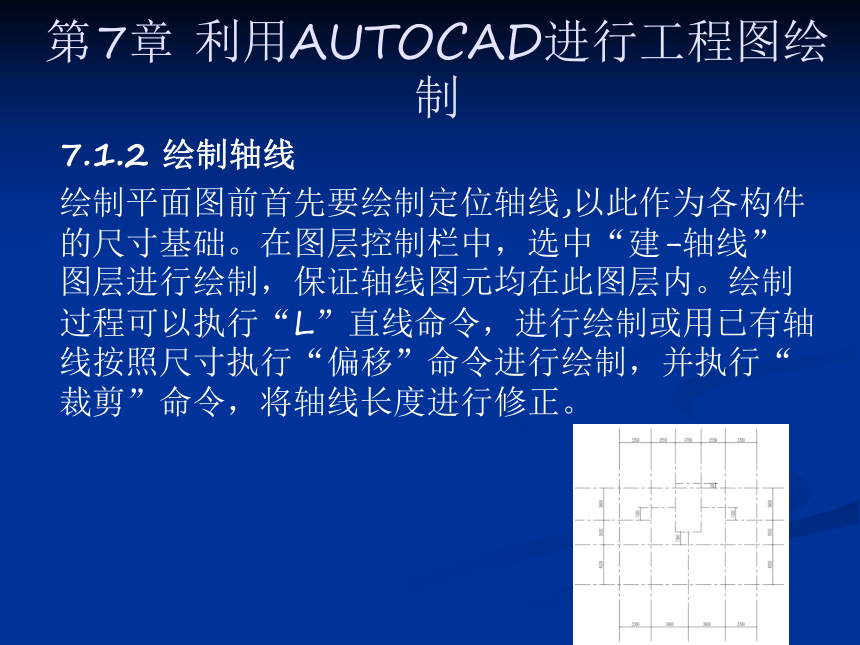

7.1.2 绘制轴线
绘制平面图前首先要绘制定位轴线,以此作为各构件的尺寸基础。在图层控制栏中，选中“建-轴线”图层进行绘制，保证轴线图元均在此图层内。绘制过程可以执行“l”直线命令，进行绘制或用已有轴线按照尺寸执行“偏移”命令进行绘制，并执行“裁剪”命令，将轴线长度进行修正。
第7章 利用autocad进行工程图绘制

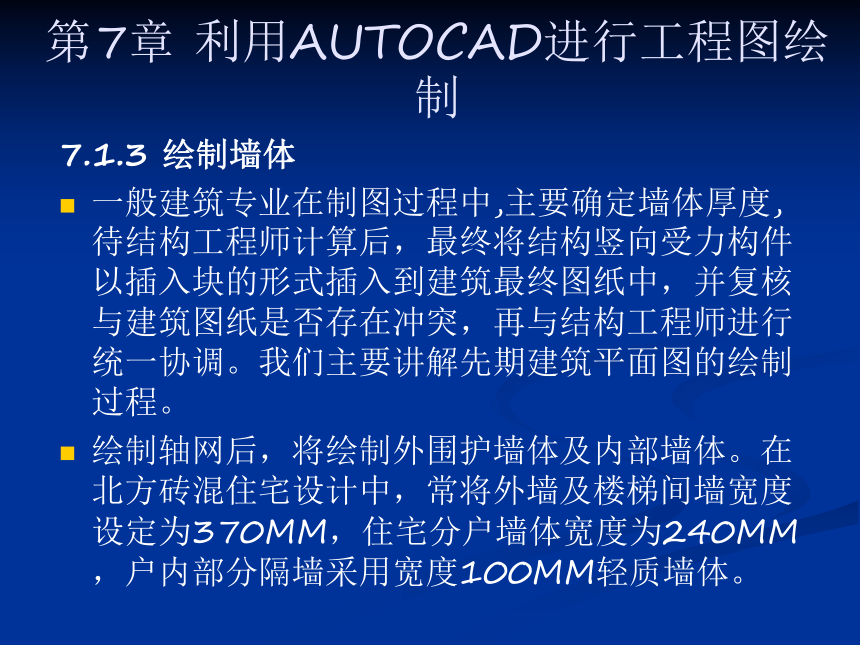

7.1.3 绘制墙体
一般建筑专业在制图过程中,主要确定墙体厚度,待结构工程师计算后，最终将结构竖向受力构件以插入块的形式插入到建筑最终图纸中，并复核与建筑图纸是否存在冲突，再与结构工程师进行统一协调。我们主要讲解先期建筑平面图的绘制过程。
绘制轴网后，将绘制外围护墙体及内部墙体。在北方砖混住宅设计中，常将外墙及楼梯间墙宽度设定为370mm，住宅分户墙体宽度为240mm，户内部分隔墙采用宽度100mm轻质墙体。

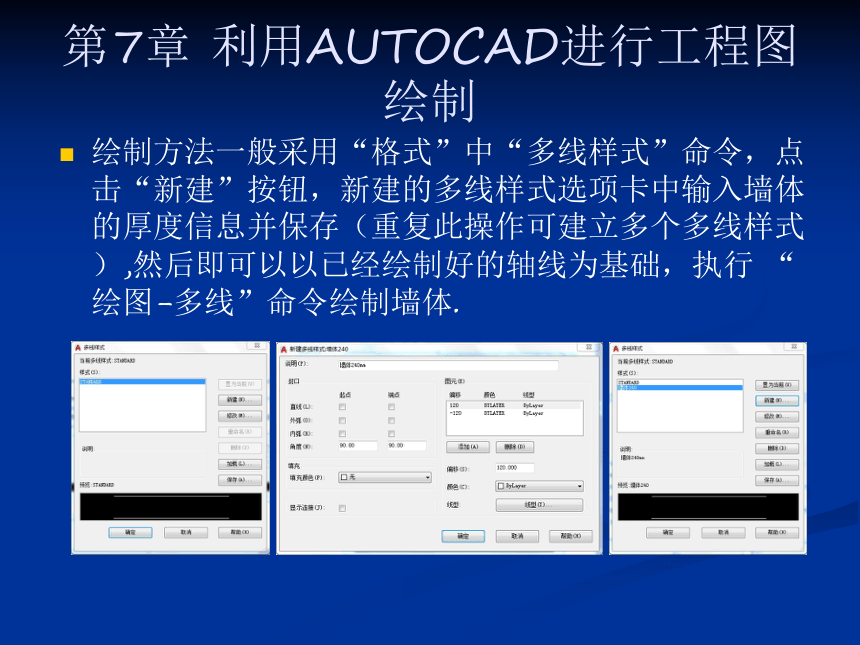

绘制方法一般采用“格式”中“多线样式”命令，点击“新建”按钮，新建的多线样式选项卡中输入墙体的厚度信息并保存（重复此操作可建立多个多线样式）,然后即可以以已经绘制好的轴线为基础，执行 “绘图-多线”命令绘制墙体.
第7章 利用autocad进行工程图绘制
多种墙体厚度绘制完毕后，执行“修改”-“对象”-“多线”，打开多线编辑工具，对平面图中的墙体交接及拐点进行设置。
需要注意的是绘制时尽量将墙体画在“建-墙”的图层内，如果有局部墙体绘制在其他图层，可以执行格式刷命令，将图元刷新至“建-墙”图层。
第7章 利用autocad进行工程图绘制
7.1.4门窗洞口
绘制墙体结束后，接下来需要在墙面上留出门窗洞口，以便后期门窗图元的插入，此时在所需插入门窗的两侧，绘制直线，执行“修剪”命令，将洞口内的墙线进行裁剪，
第7章 利用autocad进行工程图绘制
7.1.4门窗洞口
绘制墙体结束后，接下来需要在墙面上留出门窗洞口，以便后期门窗图元的插入，此时在所需插入门窗的两侧，绘制直线，执行“修剪”命令，将洞口内的墙线进行裁剪，
第7章 利用autocad进行工程图绘制
7.1.5插入门窗图块
预留好门窗洞口后，要依据洞口尺寸进行门和窗图块的制作，窗宽度与预留洞口尺寸相同，厚度与窗所在墙体厚度一致，在绘制门窗过程中，可以将完成的图元编辑成块，图块名称命名为m-x或c-x以便于图元复制与旋转编辑，将门窗图块按照位置依次复制到预留的平面门窗洞口中。
第7章 利用autocad进行工程图绘制
7.1.6 插入楼梯图元
以cad直线绘制楼梯图及栏杆，尺寸参照图7-24楼梯，楼梯走行方向以直线或多段线进行绘制，端部箭头为多段线，设置全局宽度为50。
楼梯基本图元绘制完毕后，建立楼梯图块以便于整体复制与编辑。最后将图块置于已经绘制好的平面图中。
第7章 利用autocad进行工程图绘制
7.1.7 插入卫生间及厨房设施
厨房和卫生间在住宅设计中是重要的部分，故需要布置基本的洁具及厨卫设施以及管井的布置。洗手盆、马桶、淋浴房、燃气灶等图元绘制起来较为繁琐，建议在网络下载成品图块直接插入平面图中。
第7章 利用autocad进行工程图绘制
7.1.8 轴号及轴线标注
对建筑平面图中已有轴线进行标注，并对每条轴线进行编号，以便于平面内部构件进行定位。水平方向的轴线编号由左至右一般以数字由小到大编写，垂直方向轴线编号由下向上一般以字母进行编写。
轴号一般由1cm直径的圆及内部数字或字母两部分构成，在轴号绘制过程中，可首先运用“复制”命令复制轴号，再对相同轴号的内部数字或字母进行更改即可。
第7章 利用autocad进行工程图绘制
7.1.8 轴号及轴线标注
轴线标注一般选用“标注”-“线性”命令对轴线间尺寸进行标注。轴号及轴线标注结果如图7-28所示。
值得注意的是，随着方案的修改，可能需要增补轴号，为避免轴号顺序整体修改，一般可增设分轴号进行平面构件定位。
第7章 利用autocad进行工程图绘制
7.1.9 平面构件标注
在建筑平面图中需要对建筑构件如墙体、门窗等进行标注，以指导施工。外围定位尺寸一般分为三部分尺寸，门窗定位尺寸、轴线尺寸及建筑总长度。针对平面内部构件，墙体、门窗、阳台等构件标注，同样采用“标注”—“线性”进行标注，
第7章 利用autocad进行工程图绘制
7.1.10 绘制标高、及文字说明
标准层平面一般适用于多个楼层，故只要在本层标注多个标高即可，标高为本层的相对标高。
图名的绘制过程，首先要绘制2条多段线(上方多段线可在图元特性中，加宽多段线全局宽度，以达到图名突显的效果)，并在上方增补标准层平面图图名及绘制比例，文字特性中更改字体尺寸为700或1000(本例子以1:100图纸比例进行绘制，一般图名尺寸打印尺寸为7mm或10mm，若绘制其它比例图纸，则需要重新计算图名字体尺寸)。
第7章 利用autocad进行工程图绘制
7.1.10 绘制标高、及文字说明
经过以上流程一个住宅标准层平面图就绘制完成了，大家可以尝试绘制绘制其它楼层平面图，举一反三
