(共17张PPT)

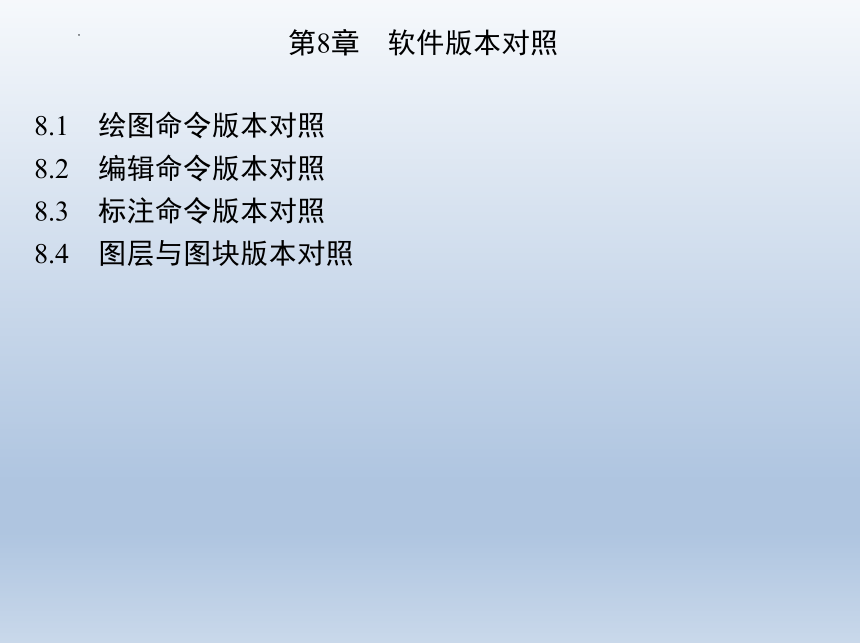

第8章　软件版本对照
8.1　绘图命令版本对照
8.2　编辑命令版本对照
8.3　标注命令版本对照
8.4　图层与图块版本对照
8.4　图层与图块版本对照

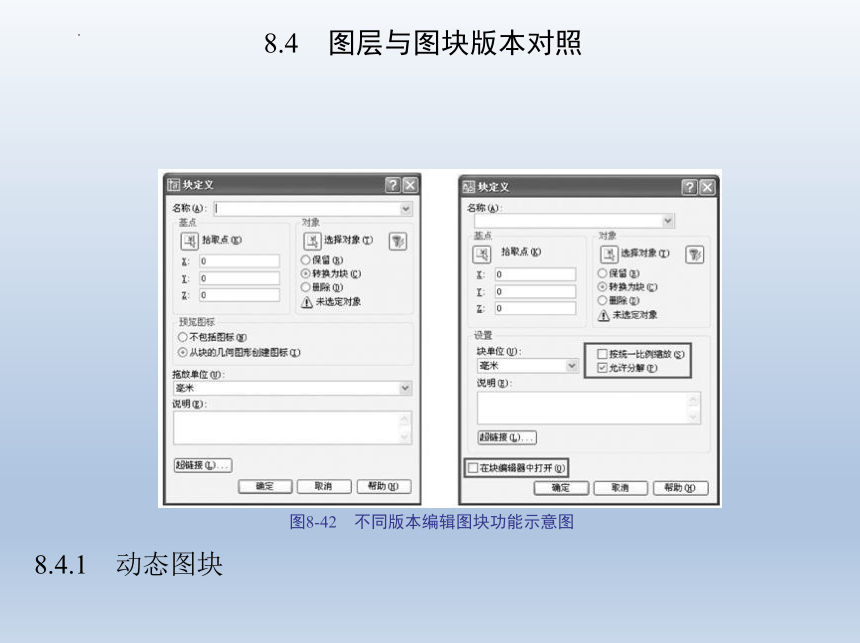

图8-42　不同版本编辑图块功能示意图
8.4.1　动态图块
8.4　图层与图块版本对照
(1)功能：动态图块功能使用户可编辑图形外观而不需要炸开它们。
(2)名称：Bedit或Refedit。
(3)一般操作步骤。

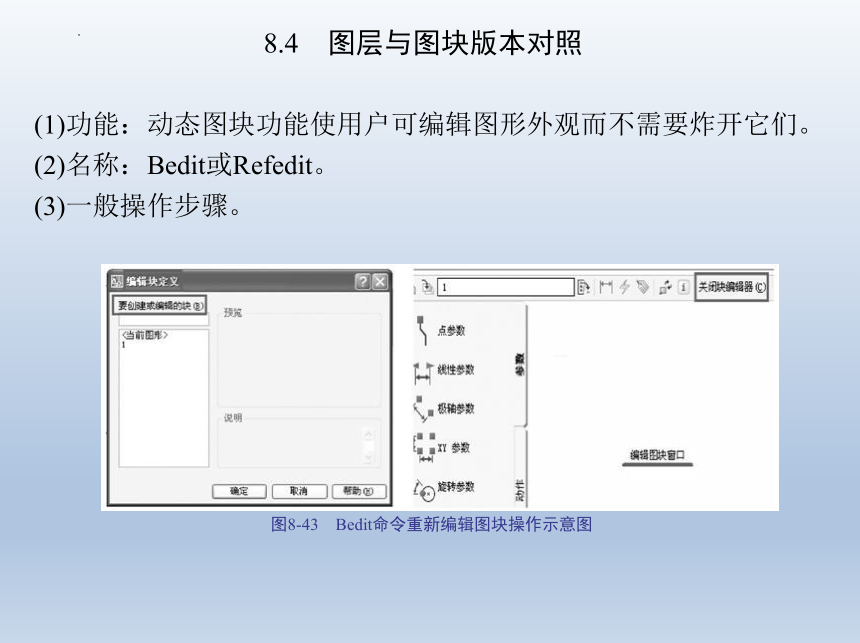

图8-43　Bedit命令重新编辑图块操作示意图
8.4　图层与图块版本对照

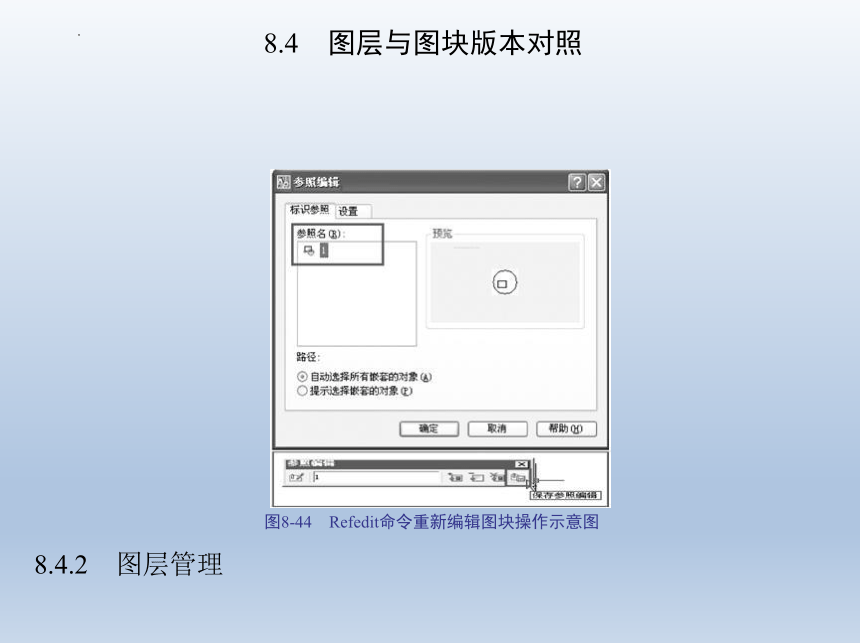

图8-44　Refedit命令重新编辑图块操作示意图
8.4.2　图层管理
8.4　图层与图块版本对照

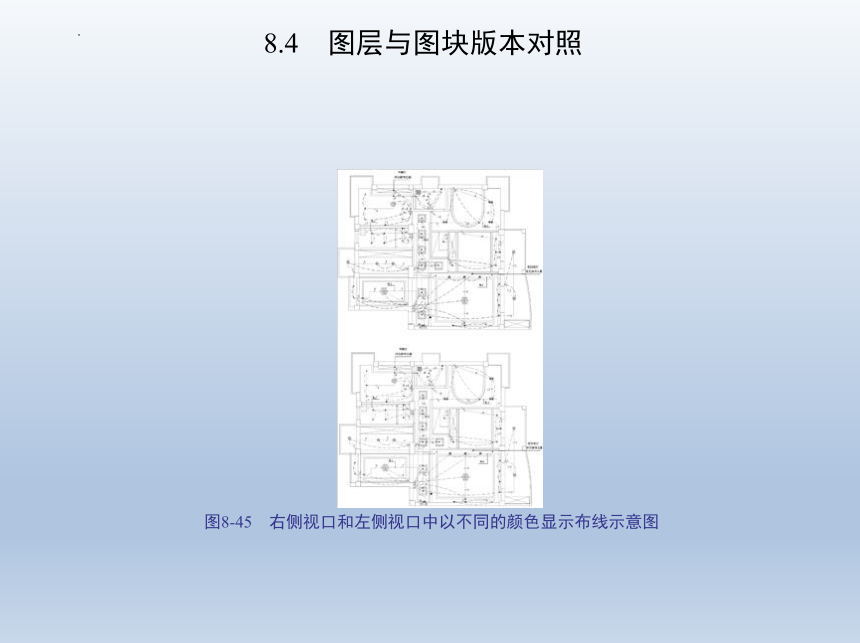

图8-45　右侧视口和左侧视口中以不同的颜色显示布线示意图
8.4　图层与图块版本对照

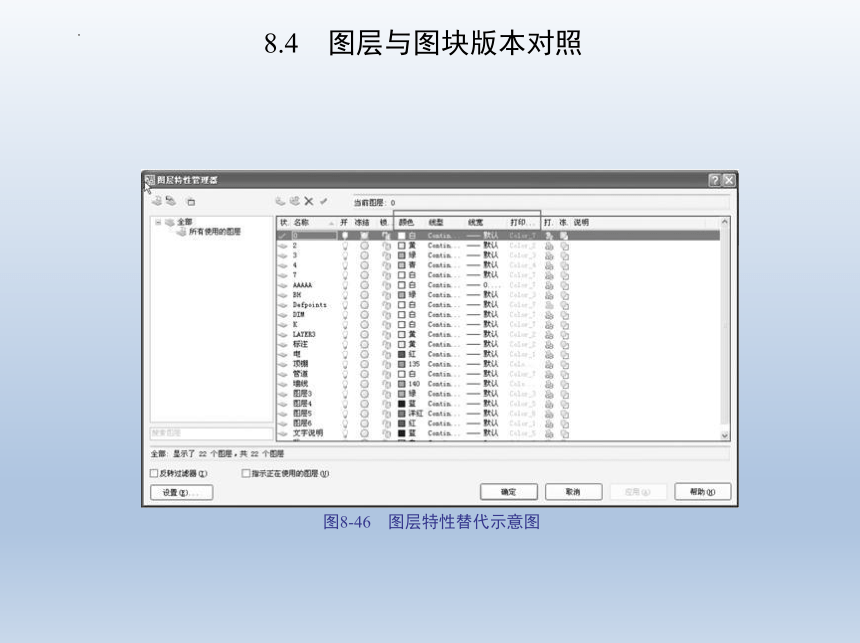

图8-46　图层特性替代示意图
8.4　图层与图块版本对照

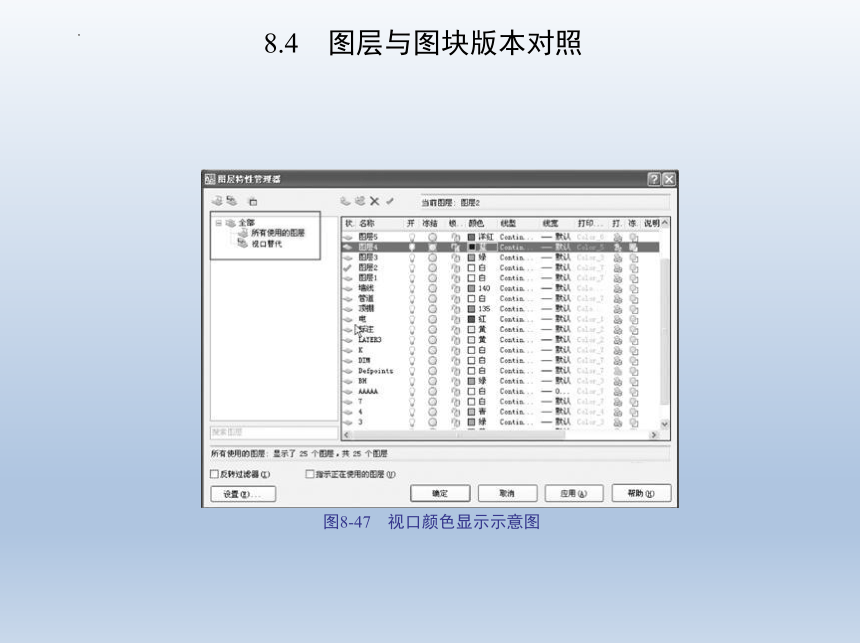

图8-47　视口颜色显示示意图
8.4　图层与图块版本对照
图8-48　视口替代过滤器示意图
8.4.3　界面、工作空间、面版及选项板
8.4　图层与图块版本对照
1. Auto CAD 2008版本
(1)用户界面的改进如图8-49所示。
图8-49　Auto CAD 2008用户界面
8.4　图层与图块版本对照
(2)管理工作空间。
图8-50　Auto CAD 2008工作空间
8.4　图层与图块版本对照
(3)使用面板。
图8-51　Auto CAD 2008面板
8.4　图层与图块版本对照
(4)使用选项板。
图8-52　Auto CAD 2008选项板
8.4　图层与图块版本对照
(5)自定义用户界面。
图8-53　Auto CAD 2008自定义用户界面
8.4　图层与图块版本对照
2. Auto CAD 2009版本
图8-54　Auto CAD 2009用户界面
8.4　图层与图块版本对照
图8-55　快速访问工具栏操作示例
8.4　图层与图块版本对照
图8-56　在菜单栏和状态栏上自由切换工作空间操作示例
8.4　图层与图块版本对照
图8-57　在菜单栏上自由搜索菜单命令操作示例
3. Auto CAD 2010版本
