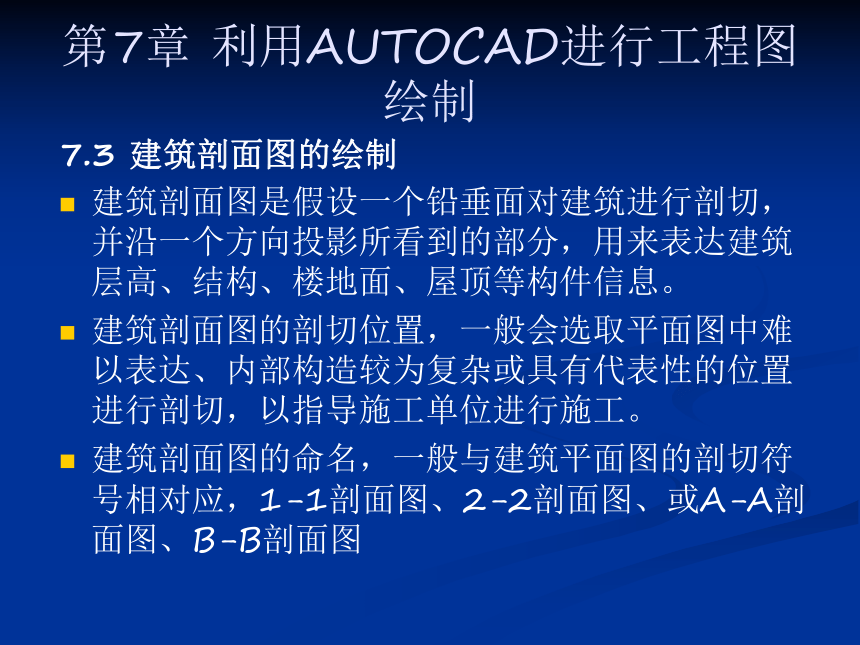

7.3 建筑剖面图的绘制
建筑剖面图是假设一个铅垂面对建筑进行剖切，并沿一个方向投影所看到的部分，用来表达建筑层高、结构、楼地面、屋顶等构件信息。
建筑剖面图的剖切位置，一般会选取平面图中难以表达、内部构造较为复杂或具有代表性的位置进行剖切，以指导施工单位进行施工。
建筑剖面图的命名，一般与建筑平面图的剖切符号相对应，1-1剖面图、2-2剖面图、或A-A剖面图、B-B剖面图
第7章 利用autocad进行工程图绘制
7.3 建筑剖面图的绘制

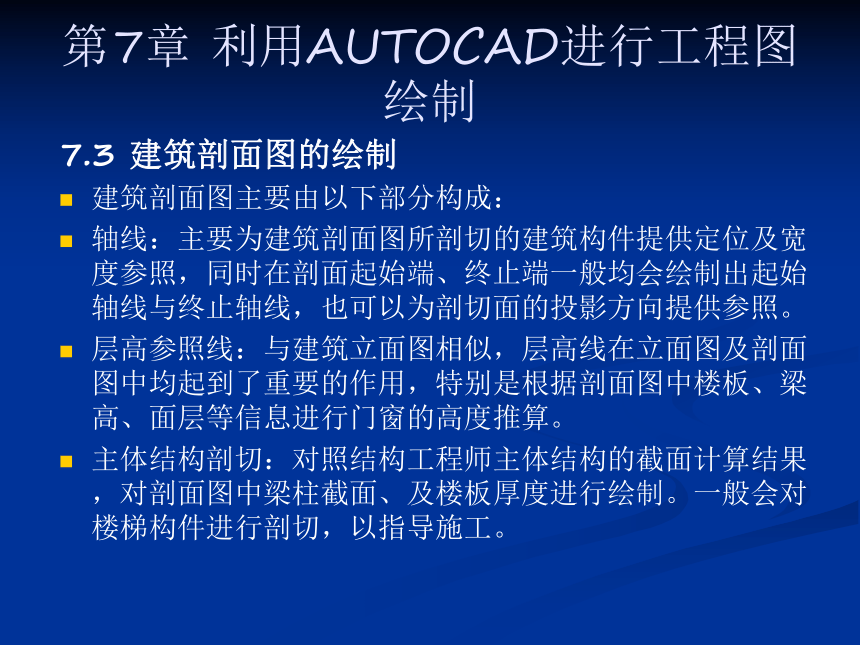

建筑剖面图主要由以下部分构成：
轴线：主要为建筑剖面图所剖切的建筑构件提供定位及宽度参照，同时在剖面起始端、终止端一般均会绘制出起始轴线与终止轴线，也可以为剖切面的投影方向提供参照。
层高参照线：与建筑立面图相似，层高线在立面图及剖面图中均起到了重要的作用，特别是根据剖面图中楼板、梁高、面层等信息进行门窗的高度推算。
主体结构剖切：对照结构工程师主体结构的截面计算结果，对剖面图中梁柱截面、及楼板厚度进行绘制。一般会对楼梯构件进行剖切，以指导施工。
第7章 利用autocad进行工程图绘制
7.3 建筑剖面图的绘制

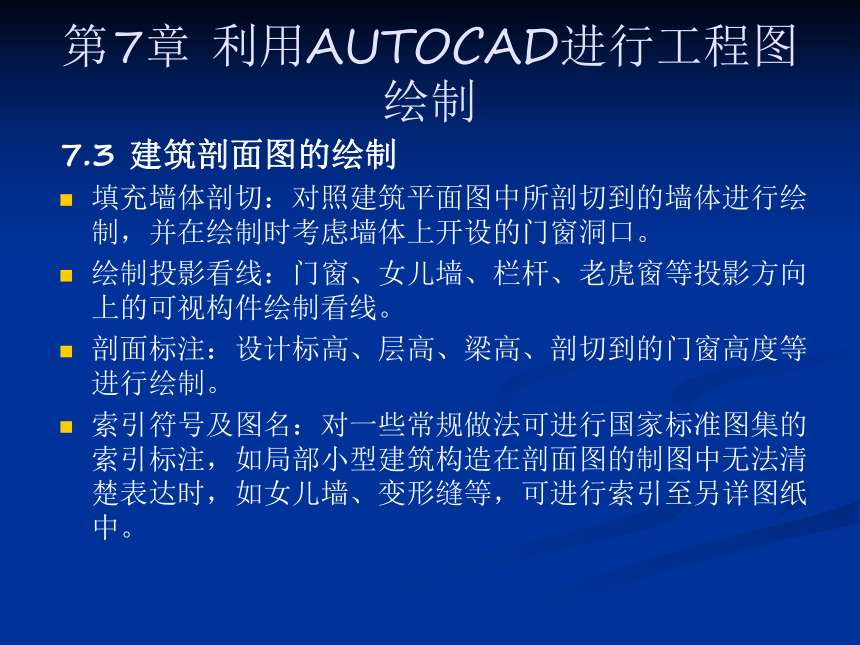

填充墙体剖切：对照建筑平面图中所剖切到的墙体进行绘制，并在绘制时考虑墙体上开设的门窗洞口。
绘制投影看线：门窗、女儿墙、栏杆、老虎窗等投影方向上的可视构件绘制看线。
剖面标注：设计标高、层高、梁高、剖切到的门窗高度等进行绘制。
索引符号及图名：对一些常规做法可进行国家标准图集的索引标注，如局部小型建筑构造在剖面图的制图中无法清楚表达时，如女儿墙、变形缝等，可进行索引至另详图纸中。
第7章 利用autocad进行工程图绘制

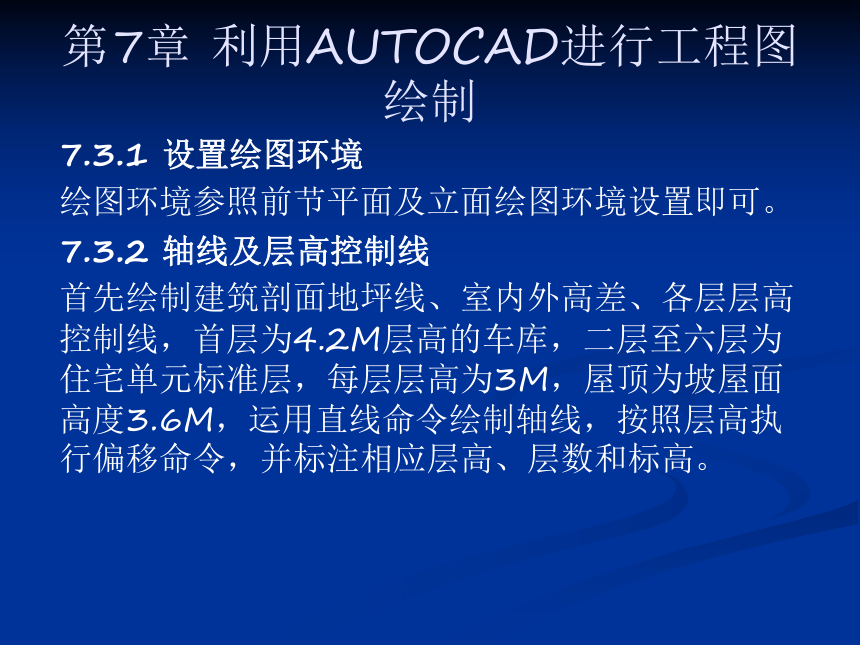

7.3.1 设置绘图环境
绘图环境参照前节平面及立面绘图环境设置即可。
7.3.2 轴线及层高控制线
首先绘制建筑剖面地坪线、室内外高差、各层层高控制线，首层为4.2m层高的车库，二层至六层为住宅单元标准层，每层层高为3m，屋顶为坡屋面高度3.6m，运用直线命令绘制轴线，按照层高执行偏移命令，并标注相应层高、层数和标高。
第7章 利用autocad进行工程图绘制

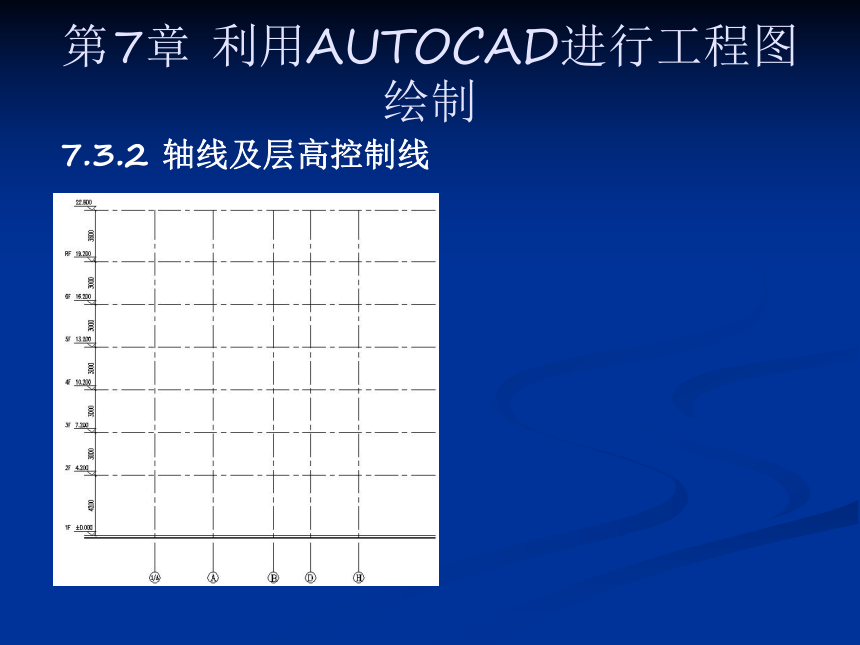

7.3.2 轴线及层高控制线
第7章 利用autocad进行工程图绘制

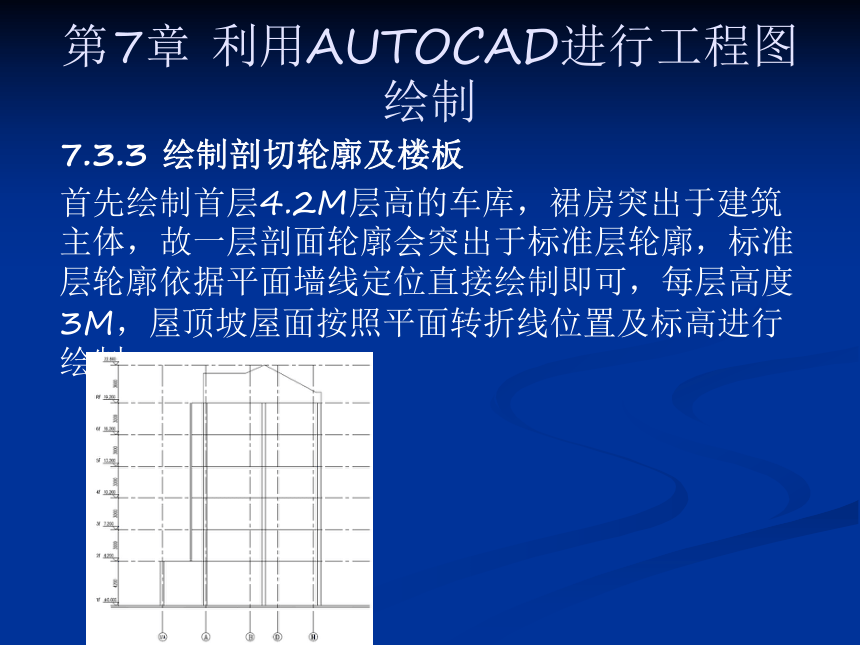

7.3.3 绘制剖切轮廓及楼板
首先绘制首层4.2m层高的车库，裙房突出于建筑主体，故一层剖面轮廓会突出于标准层轮廓，标准层轮廓依据平面墙线定位直接绘制即可，每层高度3m，屋顶坡屋面按照平面转折线位置及标高进行绘制。
第7章 利用autocad进行工程图绘制

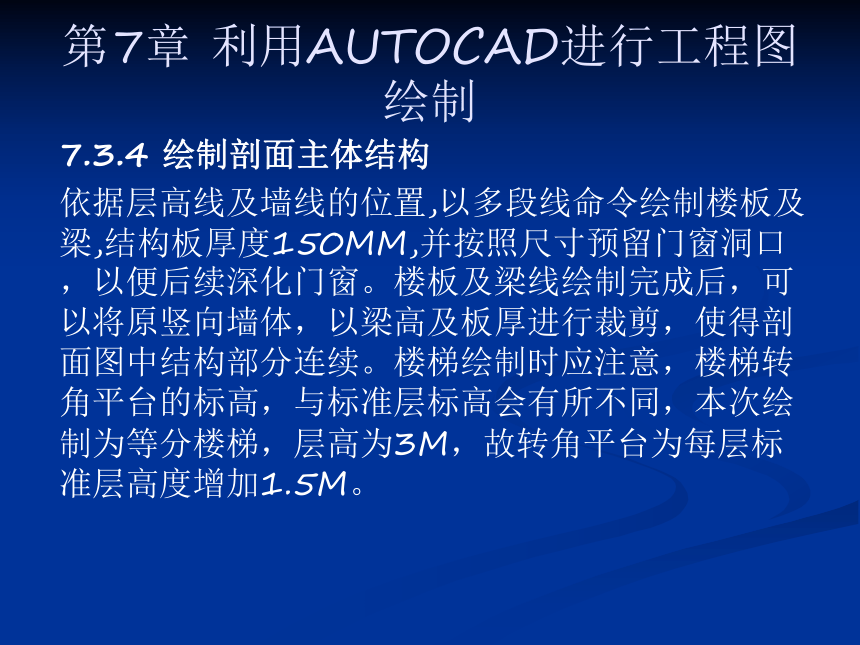

7.3.4 绘制剖面主体结构
依据层高线及墙线的位置,以多段线命令绘制楼板及梁,结构板厚度150mm,并按照尺寸预留门窗洞口，以便后续深化门窗。楼板及梁线绘制完成后，可以将原竖向墙体，以梁高及板厚进行裁剪，使得剖面图中结构部分连续。楼梯绘制时应注意，楼梯转角平台的标高，与标准层标高会有所不同，本次绘制为等分楼梯，层高为3m，故转角平台为每层标准层高度增加1.5m。
第7章 利用autocad进行工程图绘制
7.3.4 绘制剖面主体结构
第7章 利用autocad进行工程图绘制
7.3.5 绘制剖面门窗
依据层高线及墙线的位置,和预留洞口的位置，在上个阶段所预留的门窗洞口内，绘制深化剖面的门窗细节。门窗图元的绘制厚度与墙体厚度一致。门高度为2100mm，绘制形成门窗剖面。
第7章 利用autocad进行工程图绘制
7.3.6 绘制楼梯
在已经预留的楼梯位置深化，绘制楼梯剖面，楼梯踏步宽度为260mm，标准层踏步高度为167mm，首层入口踏步高度为150mm,如图7-44所示。建议绘制顺序由下至上，标准层楼梯绘制结束后，可以采用复制命令，按3000mm层高模数进行绘制。
第7章 利用autocad进行工程图绘制
7.3.7 完善楼梯
将楼梯踏步与主体结构板相连接，交界处运用裁剪命令进行修剪，在踏步前沿绘制900mm高栏杆线并进行首尾连线。楼梯间顶层平段部分栏杆高度控制为1050mm，深化楼梯结果如图所示。
第7章 利用autocad进行工程图绘制
7.3.8 增补看线及标注
绘制裙房女儿墙、屋顶老虎窗、门斗造型、入口坡道及散水看线，在楼梯平台处添加设计标高，并标注剖面门窗及轴号间尺寸，添加所剖切到的房间名称，并将室内外地坪交接处进行修正，将多余的室内地坪线进行裁剪。
第7章 利用autocad进行工程图绘制
7.3.9 剖面填充、增补图名
对剖面剖切到的主体结构进行填充，首先将楼板、梁、楼梯等结构构件形成闭合的多段线。执行“绘图”中“图案填充”命令，在“hatch拾取内部点或【选择对象（s）放弃（u）设置（t）】”选择设置t,并选择待填充的闭合多段线，填充图案选择“solid”。确定后即可将梁、板、楼梯等结构构件填充，并将填充图元设于“建-填充”图层中。
第7章 利用autocad进行工程图绘制
7.3.9 剖面填充、增补图名
第7章 利用autocad进行工程图绘制
本章小结
本章建筑制图实例主要包含三个部分，第一，建筑平面图的基础知识及绘制过程,包括设置绘图环境、绘制轴线及墙体、布置楼梯、散水构件等。第二，建筑立面图的基础知识及绘制过程，包括绘制立面墙体、立面窗、屋顶等。第三，建筑剖面图的基础知识及绘制过程，包括绘制剖面墙线、绘制门窗、楼板、轴号、标高、尺寸及文字标注等
复习题
将将本例中，住宅平面其他各方向的立面进行绘制。
尝试在本例中添加新的剖断线，并绘制相应的剖面图。
在熟练掌握本例住宅一梯两户建筑平面图绘制过程后，尝试绘制其它住宅复杂户型平面图（例如一梯四户或一梯八户），并绘制相应的立面图及剖面图
