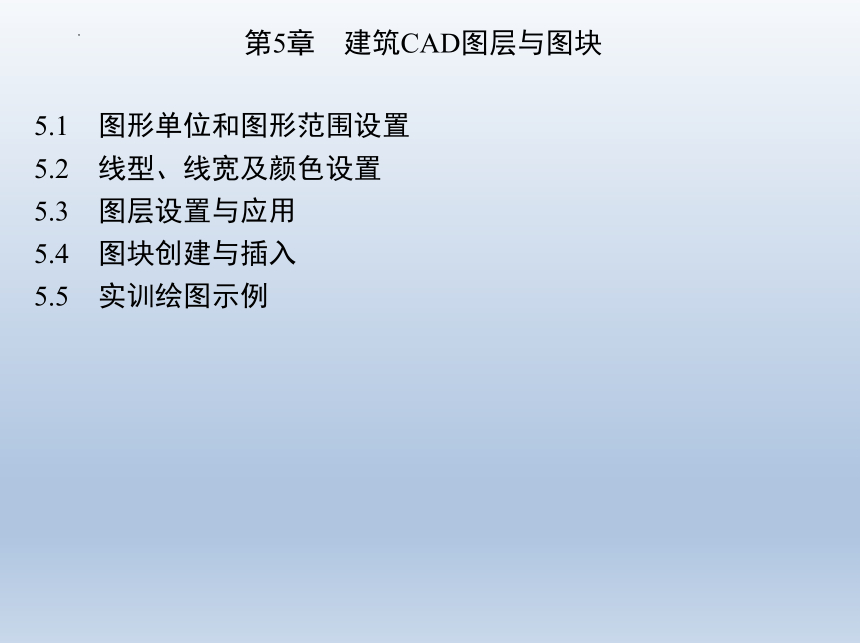

第5章　建筑CAD图层与图块
5.1　图形单位和图形范围设置
5.2　线型、线宽及颜色设置
5.3　图层设置与应用
5.4　图块创建与插入
5.5　实训绘图示例
5.5　实训绘图示例
5.5.1　标准建筑平面图实训
图5-23　实操训练图形(1)
(1)掌握图形范围设置(LIMITS)命令，完成标准图幅的设置操作。
(2)熟练掌握图层设置(LAYER)命令，完成标准图纸轴线图层、墙体图层及标注图层设置。
5.5　实训绘图示例

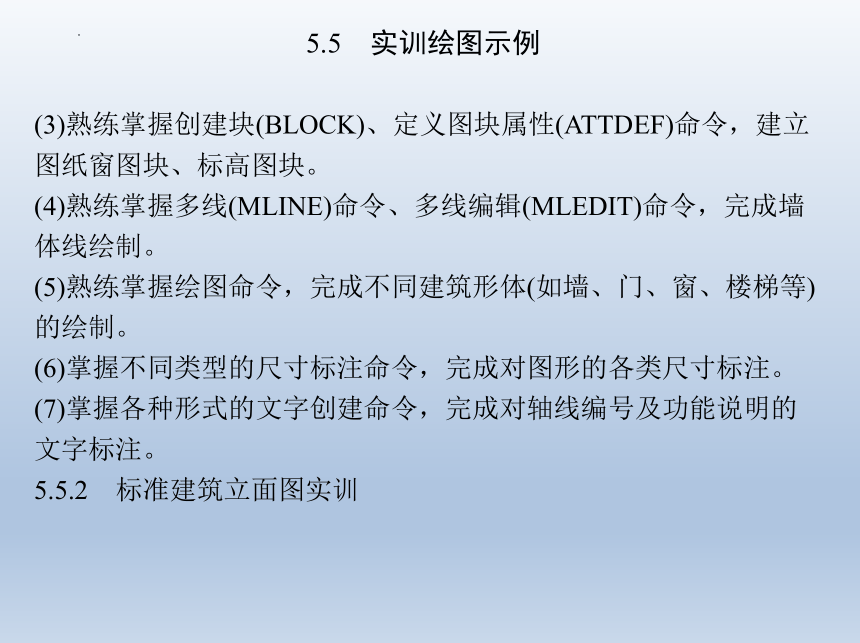

(3)熟练掌握创建块(BLOCK)、定义图块属性(ATTDEF)命令，建立图纸窗图块、标高图块。
(4)熟练掌握多线(MLINE)命令、多线编辑(MLEDIT)命令，完成墙体线绘制。
(5)熟练掌握绘图命令，完成不同建筑形体(如墙、门、窗、楼梯等)的绘制。
(6)掌握不同类型的尺寸标注命令，完成对图形的各类尺寸标注。
(7)掌握各种形式的文字创建命令，完成对轴线编号及功能说明的文字标注。
5.5.2　标准建筑立面图实训
5.5　实训绘图示例

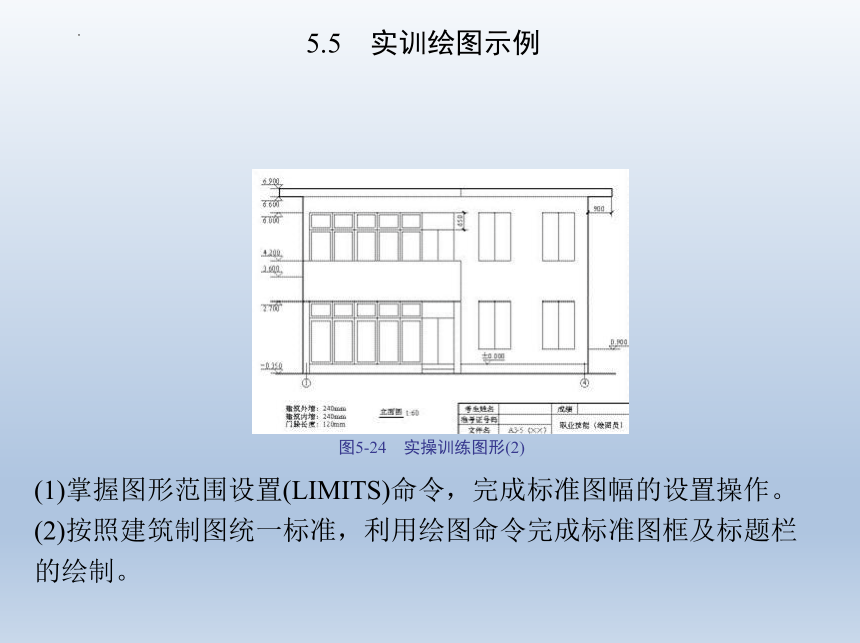

图5-24　实操训练图形(2)
(1)掌握图形范围设置(LIMITS)命令，完成标准图幅的设置操作。
(2)按照建筑制图统一标准，利用绘图命令完成标准图框及标题栏的绘制。
5.5　实训绘图示例

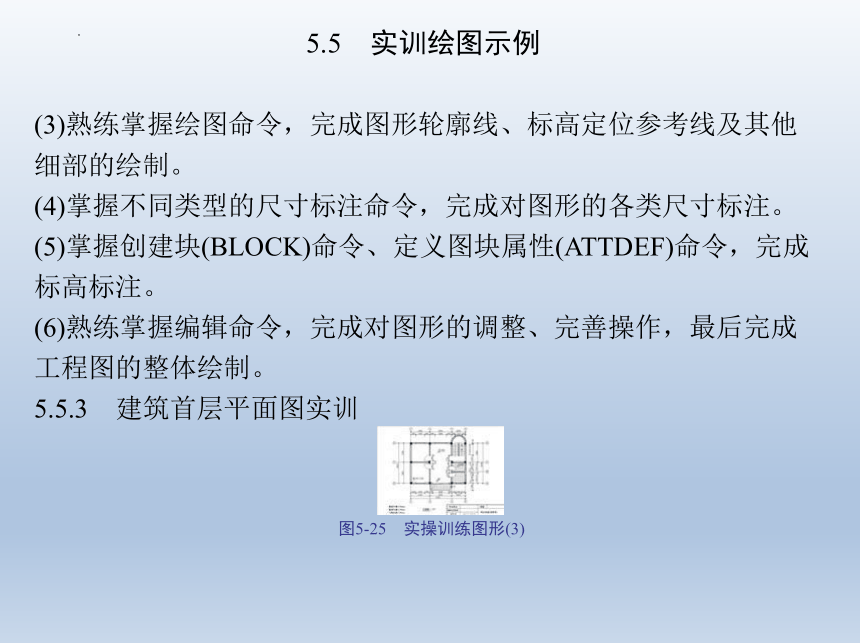

(3)熟练掌握绘图命令，完成图形轮廓线、标高定位参考线及其他细部的绘制。
(4)掌握不同类型的尺寸标注命令，完成对图形的各类尺寸标注。
(5)掌握创建块(BLOCK)命令、定义图块属性(ATTDEF)命令，完成标高标注。
(6)熟练掌握编辑命令，完成对图形的调整、完善操作，最后完成工程图的整体绘制。
5.5.3　建筑首层平面图实训
图5-25　实操训练图形(3)
5.5　实训绘图示例

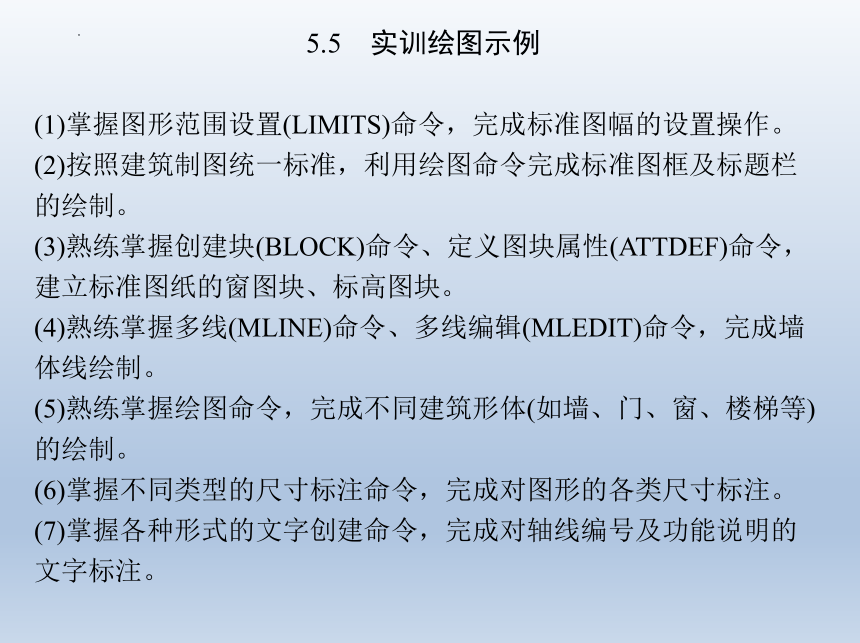

(1)掌握图形范围设置(LIMITS)命令，完成标准图幅的设置操作。
(2)按照建筑制图统一标准，利用绘图命令完成标准图框及标题栏的绘制。
(3)熟练掌握创建块(BLOCK)命令、定义图块属性(ATTDEF)命令，建立标准图纸的窗图块、标高图块。
(4)熟练掌握多线(MLINE)命令、多线编辑(MLEDIT)命令，完成墙体线绘制。
(5)熟练掌握绘图命令，完成不同建筑形体(如墙、门、窗、楼梯等)的绘制。
(6)掌握不同类型的尺寸标注命令，完成对图形的各类尺寸标注。
(7)掌握各种形式的文字创建命令，完成对轴线编号及功能说明的文字标注。
5.5　实训绘图示例
(8)熟练掌握编辑命令，完成对图形的调整、完善操作，最后完成工程图的整体绘制。

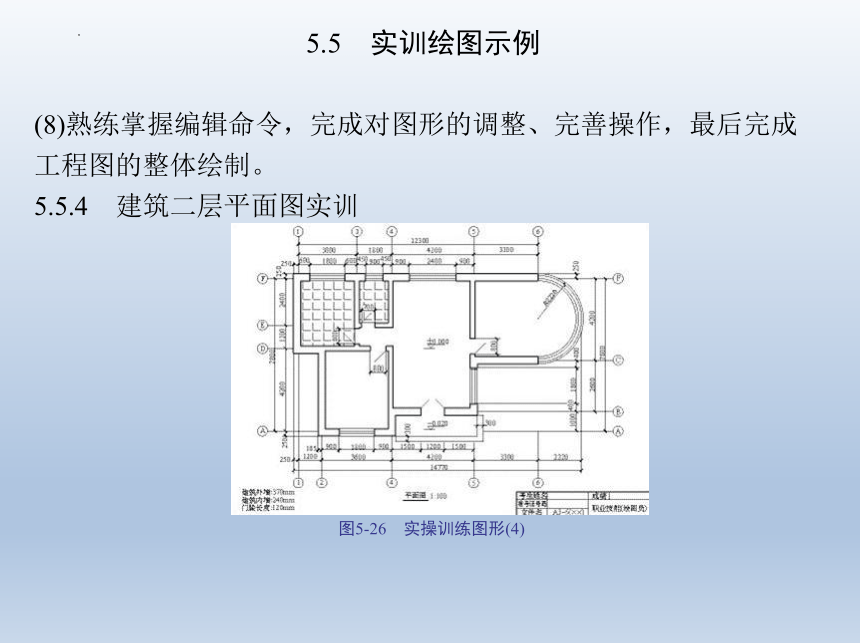

5.5.4　建筑二层平面图实训
图5-26　实操训练图形(4)
5.5　实训绘图示例
(1)熟练掌握图层设置(LAYER)命令，完成轴线图层、墙体图层及标注图层设置。
(2)按照建筑制图统一标准，利用绘图命令完成标准图框及标题栏的绘制。
(3)熟练掌握创建块(BLOCK)命令、定义图块属性(ATTDEF)命令，建立标准图纸的窗图块、标高图块。
(4)熟练掌握多线(MLINE)命令、多线编辑(MLEDIT)命令，完成墙体线绘制。
(5)熟练掌握绘图命令，完成不同建筑形体(如墙、门、窗、楼梯等)的绘制。
(6)掌握不同类型的尺寸标注命令，完成对图形的各类尺寸标注。
5.5　实训绘图示例
(7)掌握各种形式的文字创建命令，完成对轴线编号及功能说明的文字标注。
(8)熟练掌握编辑命令，完成对图形的调整、完善操作，最后完成工程图的整体绘制。
1.简述图层、图块的基本概念、基本特征、基本设置操作方法及基本应用。
2.如何定义具有属性的图块？定义图块属性命令的作用是什么？
3.叙述计算机绘图的图层分解绘图方法、图块拼装绘图方法。
4.按照国家建筑制图的统一标准，结合计算机绘图员职业岗位的要求，参考所给图形的绘制要求，总结计算机绘制建筑工程图的一般方法，重点理解、掌握绘图环境设置、图层设置及图块定义的操作方法，完成以下建筑工程图的计算机绘制。
5.5　实训绘图示例
D5-6Z横排1.eps
5.5　实训绘图示例
D5-6Z横排2.eps
5.5　实训绘图示例
D5-6Z横排3.eps
5.5　实训绘图示例
D5-6Z横排4.eps
5.5　实训绘图示例
D5-6Z横排5.eps
5.5　实训绘图示例
D5-6Z横排6.eps
5.5　实训绘图示例
D5-6Z横排7.eps
5.5　实训绘图示例
D5-6Z横排8.eps
