(共31张PPT)
尺寸标注
单元八
尺寸标注是建筑绘图设计的一项重要内容,尺寸的标注过程就是在绘制好的图形对象上加上有关的距离标注、角度标注等的过程。任何一幅建筑图形,即使它画得再漂亮,如果没有相应的尺寸标注,看图者也无法理解图形中的墙的长度、门的宽度等。所以说尺寸标注是看图时最能够信赖的信息。
然而单纯的手工标注很难达到目的,同时还要做大量的重复劳动,而AutoCAD 提供了完整、灵活的尺寸标注功能使标注变得异常简单,并且减少大量的重复劳动,极大地提高了工作效率。

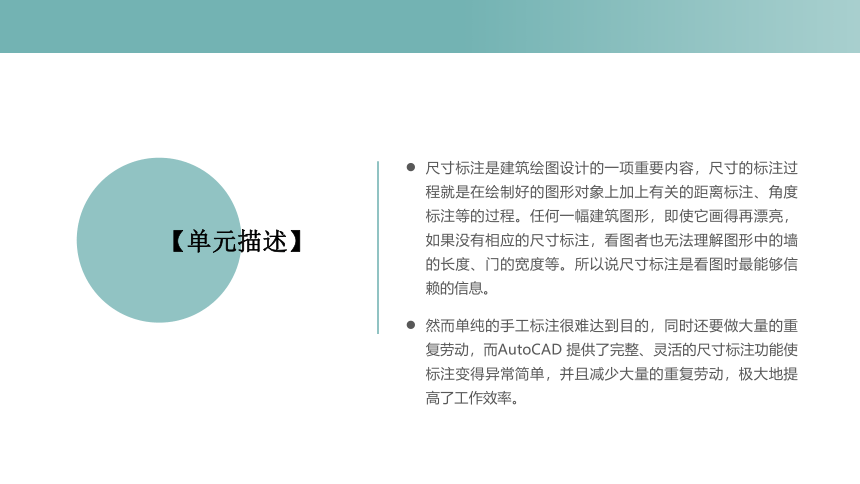

【单元描述】

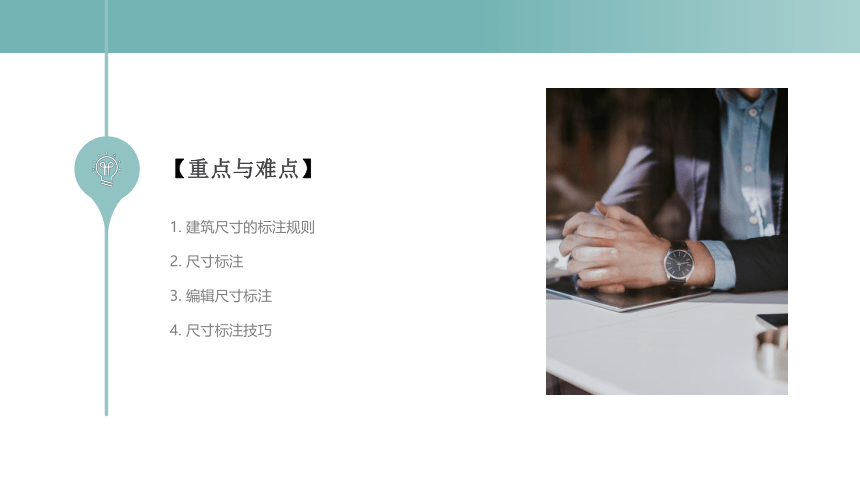

【重点与难点】
1. 建筑尺寸的标注规则
2. 尺寸标注
3. 编辑尺寸标注
4. 尺寸标注技巧

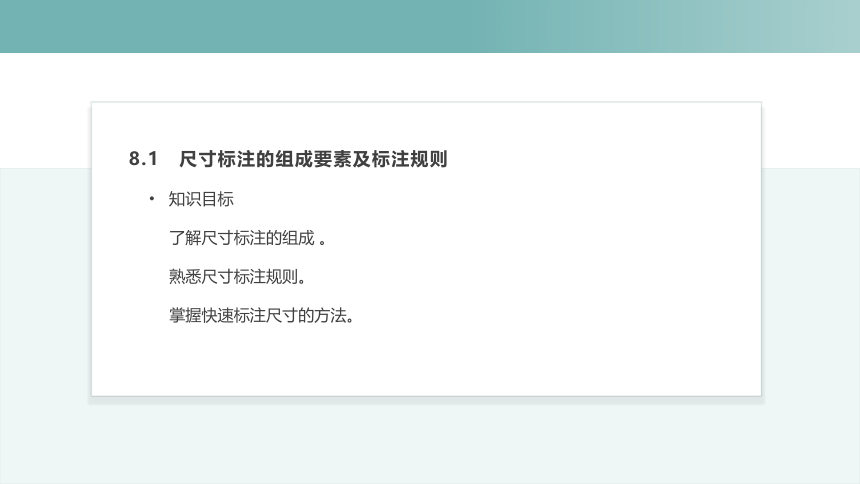

8.1 尺寸标注的组成要素及标注规则
知识目标
了解尺寸标注的组成 。
熟悉尺寸标注规则。
掌握快速标注尺寸的方法。

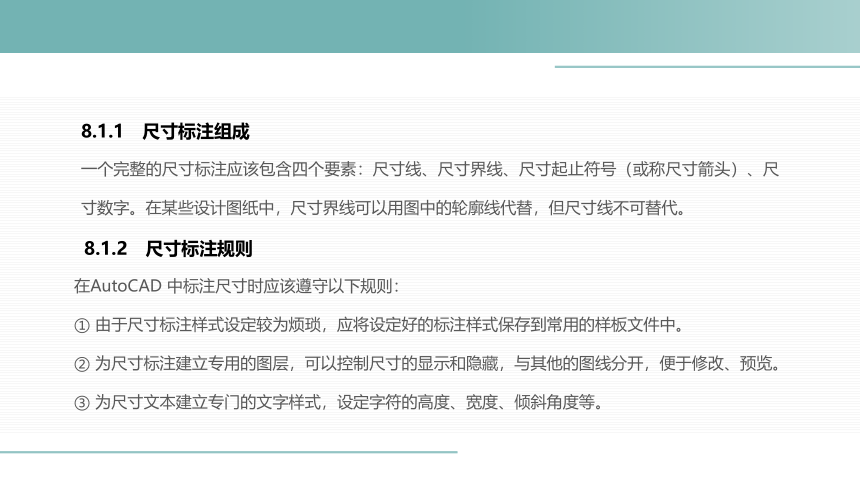

8.1.1 尺寸标注组成
一个完整的尺寸标注应该包含四个要素:尺寸线、尺寸界线、尺寸起止符号(或称尺寸箭头)、尺寸数字。在某些设计图纸中,尺寸界线可以用图中的轮廓线代替,但尺寸线不可替代。
8.1.2 尺寸标注规则
在AutoCAD 中标注尺寸时应该遵守以下规则:
① 由于尺寸标注样式设定较为烦琐,应将设定好的标注样式保存到常用的样板文件中。
② 为尺寸标注建立专用的图层,可以控制尺寸的显示和隐藏,与其他的图线分开,便于修改、预览。
③ 为尺寸文本建立专门的文字样式,设定字符的高度、宽度、倾斜角度等。

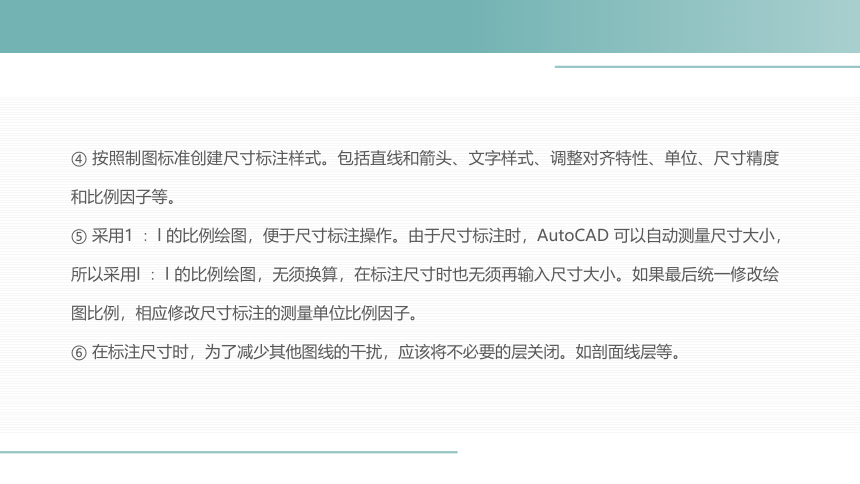

④ 按照制图标准创建尺寸标注样式。包括直线和箭头、文字样式、调整对齐特性、单位、尺寸精度和比例因子等。
⑤ 采用1 ∶ l 的比例绘图,便于尺寸标注操作。由于尺寸标注时,AutoCAD 可以自动测量尺寸大小,所以采用l ∶ l 的比例绘图,无须换算,在标注尺寸时也无须再输入尺寸大小。如果最后统一修改绘图比例,相应修改尺寸标注的测量单位比例因子。
⑥ 在标注尺寸时,为了减少其他图线的干扰,应该将不必要的层关闭。如剖面线层等。

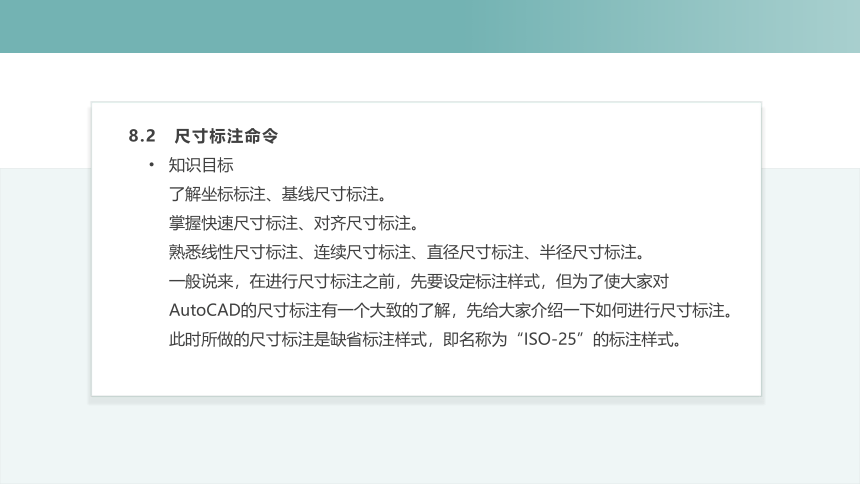

8.2 尺寸标注命令
知识目标
了解坐标标注、基线尺寸标注。
掌握快速尺寸标注、对齐尺寸标注。
熟悉线性尺寸标注、连续尺寸标注、直径尺寸标注、半径尺寸标注。
一般说来,在进行尺寸标注之前,先要设定标注样式,但为了使大家对AutoCAD的尺寸标注有一个大致的了解,先给大家介绍一下如何进行尺寸标注。此时所做的尺寸标注是缺省标注样式,即名称为“ISO-25”的标注样式。

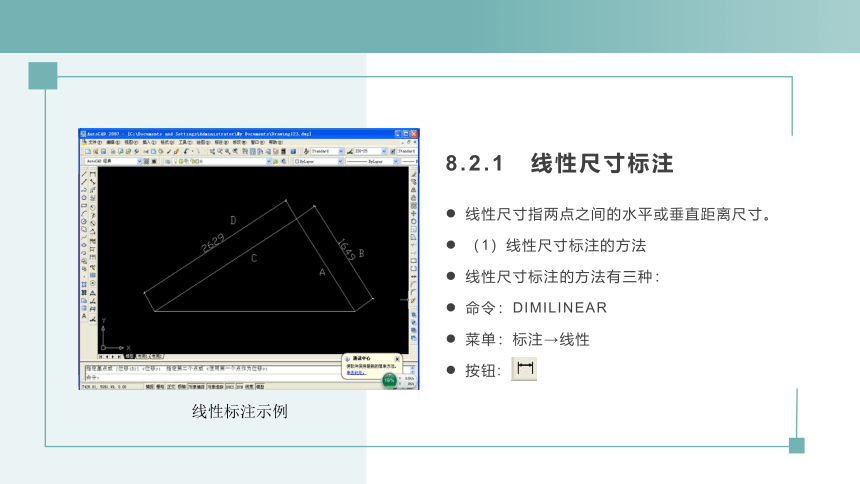

线性尺寸指两点之间的水平或垂直距离尺寸。
(1)线性尺寸标注的方法
线性尺寸标注的方法有三种:
命令:DIMILINEAR
菜单:标注→线性
按钮:
8.2.1 线性尺寸标注
线性标注示例
对于倾斜的线性尺寸.可以通过对齐尺寸标注命令自动获取标注对象的尺寸大小进行平行标注。

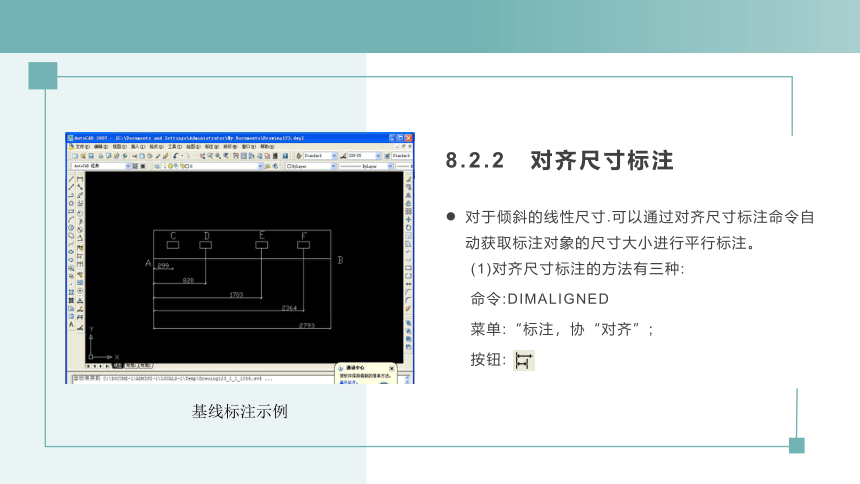

(1)对齐尺寸标注的方法有三种:
命令:DIMALIGNED
菜单:“标注,协“对齐”;
按钮:
8.2.2 对齐尺寸标注
基线标注示例

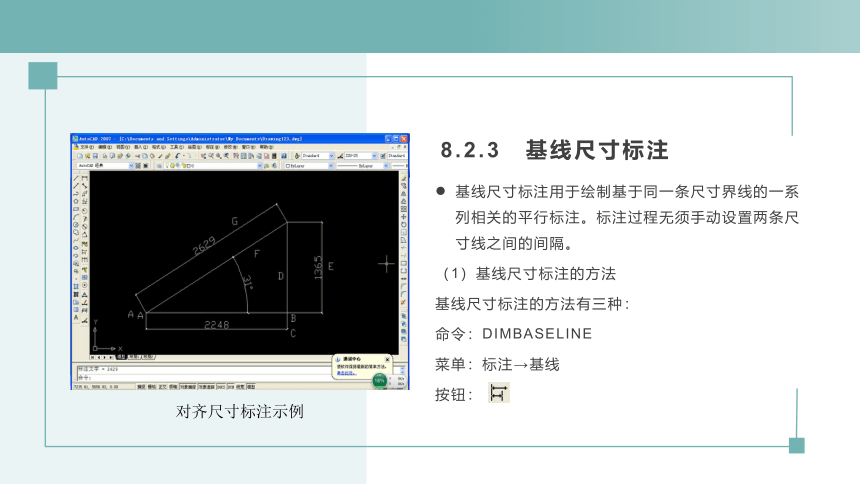

基线尺寸标注用于绘制基于同一条尺寸界线的一系列相关的平行标注。标注过程无须手动设置两条尺寸线之间的间隔。
(1)基线尺寸标注的方法
基线尺寸标注的方法有三种:
命令:DIMBASELINE
菜单:标注→基线
按钮:
8.2.3 基线尺寸标注
对齐尺寸标注示例

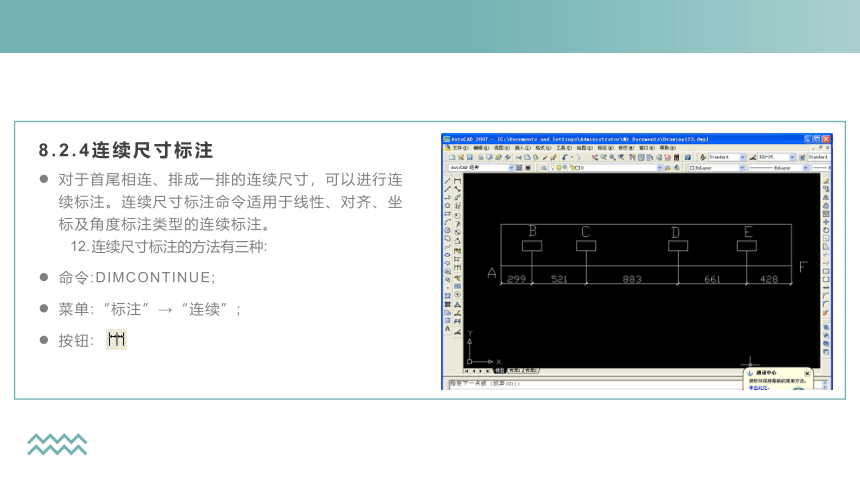

8.2.4连续尺寸标注
对于首尾相连、排成一排的连续尺寸,可以进行连续标注。连续尺寸标注命令适用于线性、对齐、坐标及角度标注类型的连续标注。
连续尺寸标注的方法有三种:
命令:DIMCONTINUE;
菜单:“标注”→“连续”;
按钮:

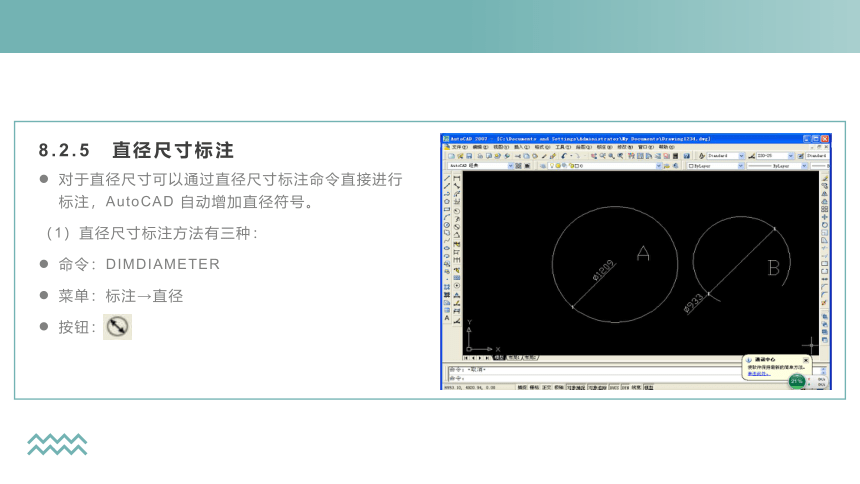

8.2.5 直径尺寸标注
对于直径尺寸可以通过直径尺寸标注命令直接进行标注,AutoCAD 自动增加直径符号。
(1)直径尺寸标注方法有三种:
命令:DIMDIAMETER
菜单:标注→直径
按钮:
8.2.6 半径尺寸标注
对于半径尺寸AutoCAD 可以自动获取对象的半径大小进行标注,并且在数值前自动增加半径符号“R”。
(l)半径尺寸标注方法有三种:
命令:DIMRADIUS
菜单:标注→半径
按钮:
8.2.7 圆心标记
一般情况下是先确定定圆或圆弧的圆心位置再绘制圆或圆弧,但有时却是先有圆或圆弧再标记其圆心。AutoCAD 可以在选择了圆或圆弧后,自动找到圆心并标注指定的标记。
(1)圆心标记方法
圆心标记的方法有三种:
命令:DIMCENTER
菜单:标注→圆心标记
按钮:
8.2.8 角度标注
对于不平行的两条直线、圆弧或圆以及指定的三个点,AutoCAD 可以自动测量它们的角度并进行角度标注。
(1)角度标注方法
角度标注的方法有三种:
命令:DIMANGULAR
菜单:标注→角度
按钮::
在图形中经常需要对一些部分进行注释,这就需要绘制引线标注。引线标注一般由箭头、引线和文字组成。引线标注不测量尺寸。
(1)快速引线标注方法
快速引线标注方法有三种:
命令:QLEADER
菜单:标注→引线
按钮:
8.2.9 快速引线标注
在园林施工图中常用施工坐标网格进行坐标标注,例如自由曲线的标注等。坐标标注可以标注指定点相对于当前坐标系原点的X 轴或Y 轴坐标。坐标标注不带尺寸线,有一条尺寸界线和文字引线。进行坐标标注时其基点即当前坐标系的原点。所以在进行坐标标注之前,应该设定基点为坐标原点。
(1)坐标标注方法
坐标标注的方法有三种:
命令:DIMORDINATE
菜单:标注→坐标
按钮:
8.2.10 坐标标注
8.2.11 快速尺寸标注
快速尺寸标注可以一次对多个对象进行同种类型的标注。
(1)快速尺寸标注方法
快速尺寸标注的方法有三种:
命令:QDIM
菜单:标注→快速
按钮:
8.3 尺寸标注样式设置
知识目标
了解坐标标注、基线尺寸标注。
掌握快速尺寸标注、对齐尺寸标注。
熟悉线性尺寸标注、连续尺寸标注、直径尺寸标注、半径尺寸标注。
一般说来,在进行尺寸标注之前,先要设定标注样式,但为了使大家对AutoCAD的尺寸标注有一个大致的了解,先给大家介绍一下如何进行尺寸标注。此时所做的尺寸标注是缺省标注样式,即名称为“ISO-25”的标注样式。
(1)进入标注样式设置的方法有三种:
命令:DIMSTYLE
菜单:格式→标注样式
按钮:“标注”工具栏的
8.3.1直线和箭头设置
尺寸线、尺寸界线和尺寸箭头是尺寸中的重要组成部分.对它们的设置可以在N新建标注样式”对话框的“直线和箭头”选项卡中进行。
8.3.2文字设置
文字设置决定了尺寸标注中尺寸数值的外观形式。标注中的文字格式可以在“文字”选项卡中进行设置。
8.3.3调整设置
标注尺寸时,由于尺寸线间的距离、文字大小、箭头大小的不同,标注尺寸的形式要适应各种情况,势必要进行适当的调整。利用“调整”选项卡。可以在尺寸线问距较小时,确定文字、尺寸数字、箭头、尺寸线的注写方式;当文字不在缺省位置时.确定注写在什么位置,是否要指引线;可以设定标注的特征比例;控制是否强制绘制尺寸线;是否可以手动放置文字等。
8.3.4主单位设置
标注尺寸时.可以选择不同的单位格式,设置不同的梢度位数,控制前级、后缀,设置角度单位格式等等.这些均可通过“主单位”选项卡进行设置。
8.4 编辑尺寸
知识目标
了解编辑尺寸的作用。
熟悉修改标注样式的各项命令。
掌握修改标注样式的方法。
对已经标注的尺寸可以进行编辑修改。常用的编辑尺寸操作主要有修改标注样式(标注外观)、使用对象特性工具修改尺寸标注、使用夹点编辑拉伸尺寸标注、编辑标注命令、修改标注文本。
通过修改标注样式,可以使与此样式关联的所有尺寸发生修改.修改标注样式的方法有两种:
命令:DDIM;
按钮:
执行该命令后将弹出“标注样式管理器”对话框。在对话框中选择相应标注样式后单击修改按钮,对选中的样式进行相应的修改后单确定按钮退出对话框。图样上所有采用该样式标注的尺寸自动更改。对替代样式的修改不会自动进行。
8.4.1修改标注样式
如果只想对某个尺寸进行单独的调整,可以使用对象特性工具,在“对象特性管理器”对话框中进行修改。利用对象特性工具进行尺寸标注修改有三种方法:
命令:PROPERTIES
菜单:修改→特性
按钮:
若选择的实体为尺寸标注,则AutoCAD 弹出“对象特性”窗口。
8.4.2 使用对象特性工具修改尺寸标注
用夹点编辑拉伸尺寸是修改标注常用的快速、简单的方法,此方法可以修改尺寸的引出点位置、文字位置和尺寸线位置。当同时选择图形对象和其对应的尺寸标注时,选择尺寸界线引出点与图形对象特征点重合的夹点时,可以动态拖动图形对象。其尺寸标注与图形对象相关联,即尺寸标注随着图形对象的变化而变化。
8.4.3 使用夹点编辑拉伸尺寸标注
编辑标注命令DIMEDIT 可以为尺寸指定新文本,恢复文本的缺省位置、旋转文本和倾斜尺寸界线,另外还可以同时对多个标注对象进行操作。
(1)编辑标注方法
编辑标注的方法有三种:
命令:DIMEDIT
菜单:标注→编辑标注
按钮:“标注”工具栏的
8.4.4 编辑标注命令
(1)标注文本内容的修改可以通过DDEDIT 命令,对尺寸标注的文本内容进行修改,其过程与修改多行文本完全相同。
(2)标注文本位置的修改
① 修改标注文本位置的方法
修改标注文本位置的方法有三种:
命令:DIMTEDIT
菜单:标注→对齐文字
按钮:“标注”工具栏
8.4.5 修改标注文本
THANK YOU
