第5章　
文字与尺寸
5.3　编辑标注对象
在AutoCAD 2006中，可以对已标注对象的文字、位置及样式等内容进行修改，而不必删除所标注的尺寸对象再重新进行标注。编辑标注对象有五种方法。
1.【特性管理器】编辑尺寸标注(+1)
【特性管理器】编辑尺寸标注是指选择所要编辑的尺寸，调用【特性】对话框进行修改。
2.【编辑标注】编辑尺寸标注(DED)

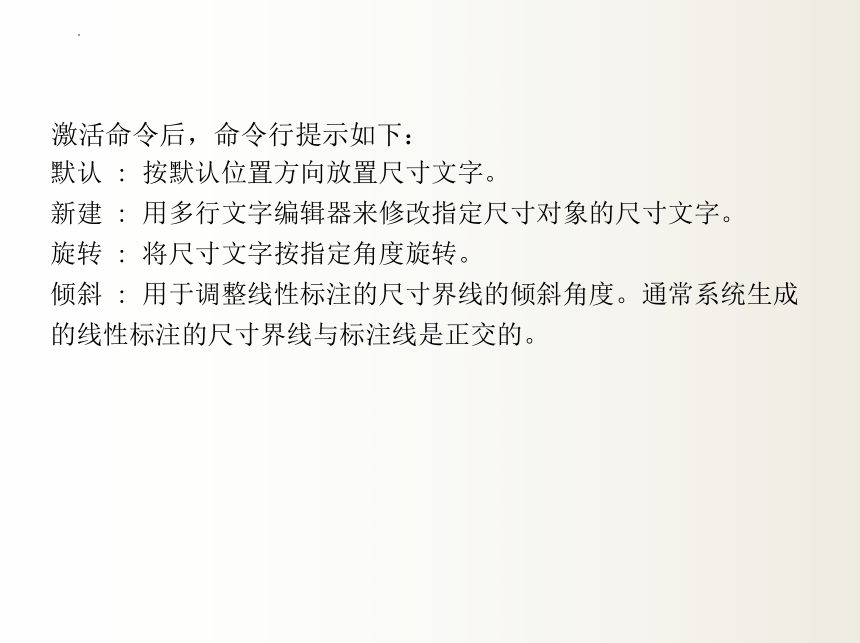

激活命令后，命令行提示如下：
默认 : 按默认位置方向放置尺寸文字。
新建 : 用多行文字编辑器来修改指定尺寸对象的尺寸文字。
旋转 : 将尺寸文字按指定角度旋转。
倾斜 : 用于调整线性标注的尺寸界线的倾斜角度。通常系统生成的线性标注的尺寸界线与标注线是正交的。

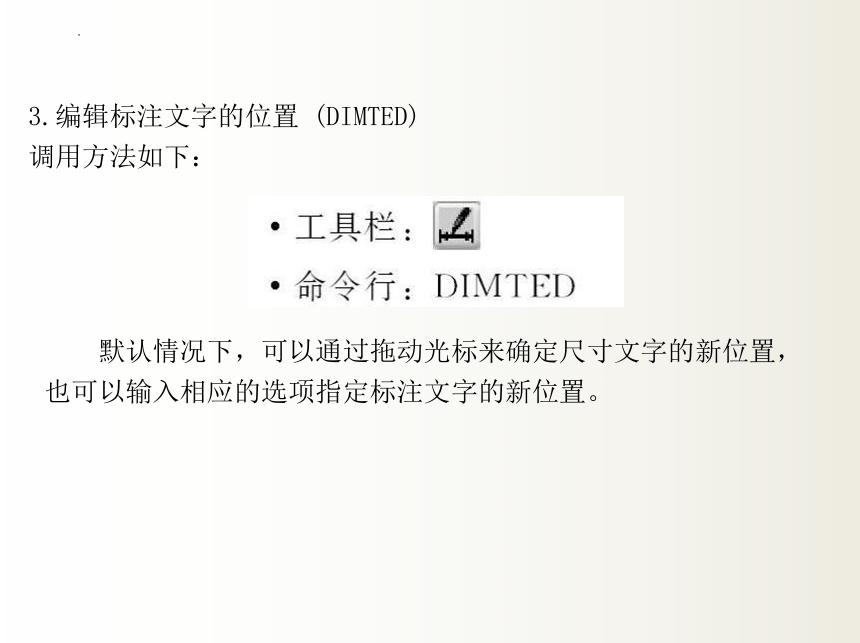

3.编辑标注文字的位置 (DIMTED)
调用方法如下：
　　默认情况下，可以通过拖动光标来确定尺寸文字的新位置，也可以输入相应的选项指定标注文字的新位置。

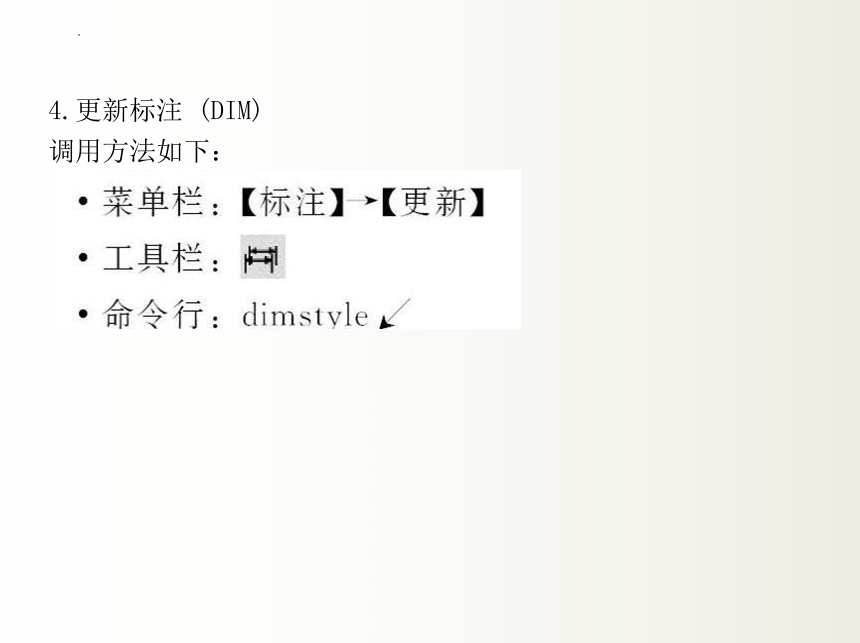

4.更新标注 (DIM)
调用方法如下：
　　5.尺寸关联

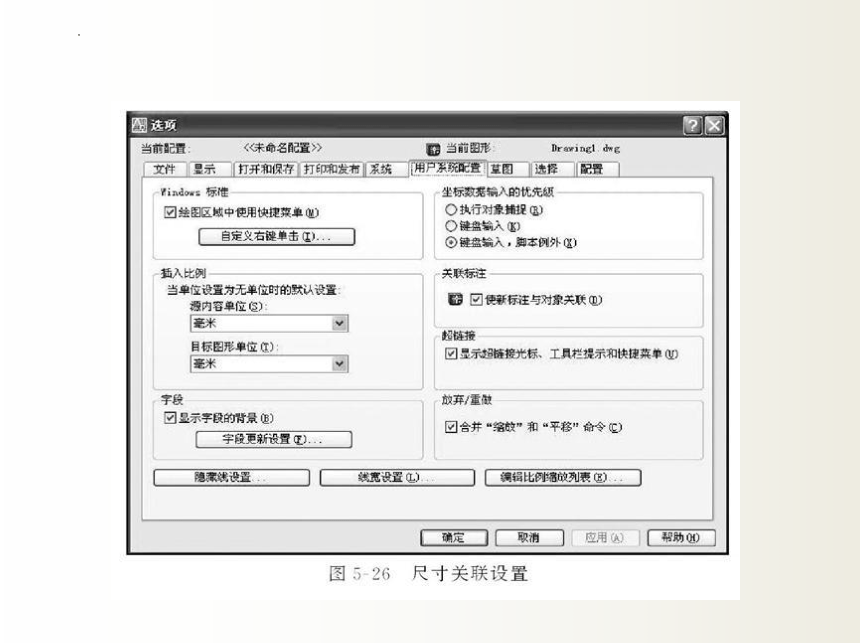

尺寸关联是指所标注尺寸与被标注对象有关联关系。如果标注的尺寸值是按自动测量值标注，且尺寸标注是按尺寸关联模式标注的，那么改变被标注对象的大小后相应的标注尺寸也将发生改变，即尺寸界线、尺寸线的位置都将改变到相应的新位置，尺寸值也改变成新测量值。反之，改变尺寸界线起始点的位置，尺寸值也会发生相应的变化。在【用户系统配置】选项卡中选中【关联标注】进行设置，如图5-26所示。
5.4　实例练习
(1) 调用【线性标注】工具，标注第一个基准标注(1轴～飘窗左侧窗洞)。标注结果如图5-28所示。
(2)调用【连续标注】命令进行标注。
利用连续标注把第一道尺寸线标注完成，如图5-29所示。
(4) 调用【连续标注】标出其他尺寸，如图5-30所示。
(5) 总尺寸标注方法同第(3)步，到此1～7轴南面尺寸标注完成，如 (6)其余三面尺寸标注方法与上述相同，最终效果如图5-32所示。
(3)调用【线性标注】命令进行标注。
