第5章　
文字与尺寸
5.1　文字的使用与编辑

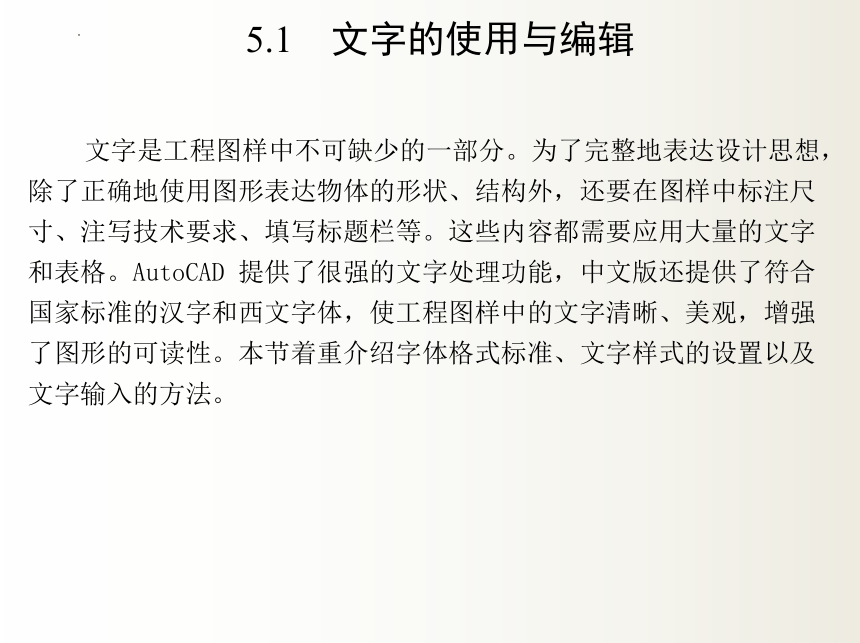

文字是工程图样中不可缺少的一部分。为了完整地表达设计思想，除了正确地使用图形表达物体的形状、结构外，还要在图样中标注尺寸、注写技术要求、填写标题栏等。这些内容都需要应用大量的文字和表格。AutoCAD 提供了很强的文字处理功能，中文版还提供了符合国家标准的汉字和西文字体，使工程图样中的文字清晰、美观，增强了图形的可读性。本节着重介绍字体格式标准、文字样式的设置以及文字输入的方法。

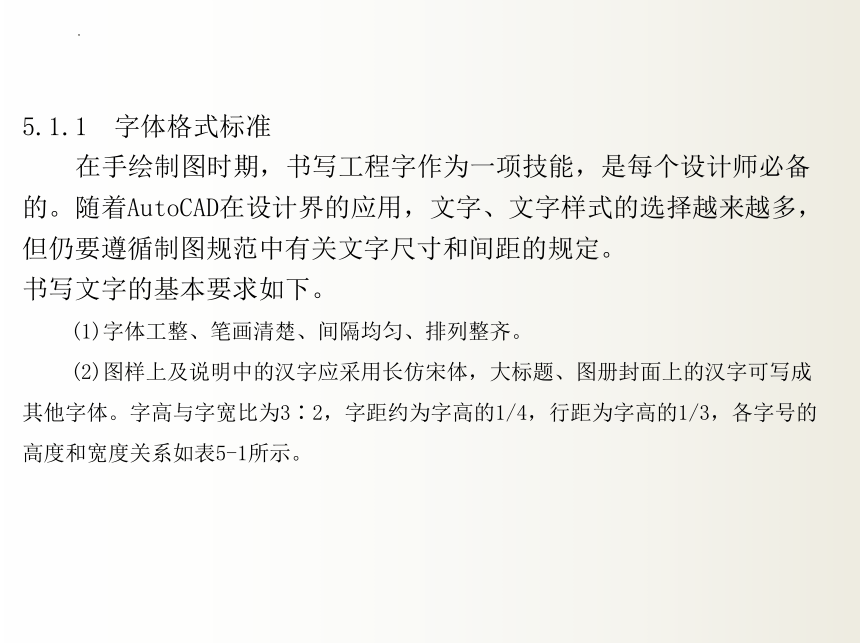

5.1.1　字体格式标准
在手绘制图时期，书写工程字作为一项技能，是每个设计师必备的。随着AutoCAD在设计界的应用，文字、文字样式的选择越来越多，但仍要遵循制图规范中有关文字尺寸和间距的规定。
书写文字的基本要求如下。
(1)字体工整、笔画清楚、间隔均匀、排列整齐。

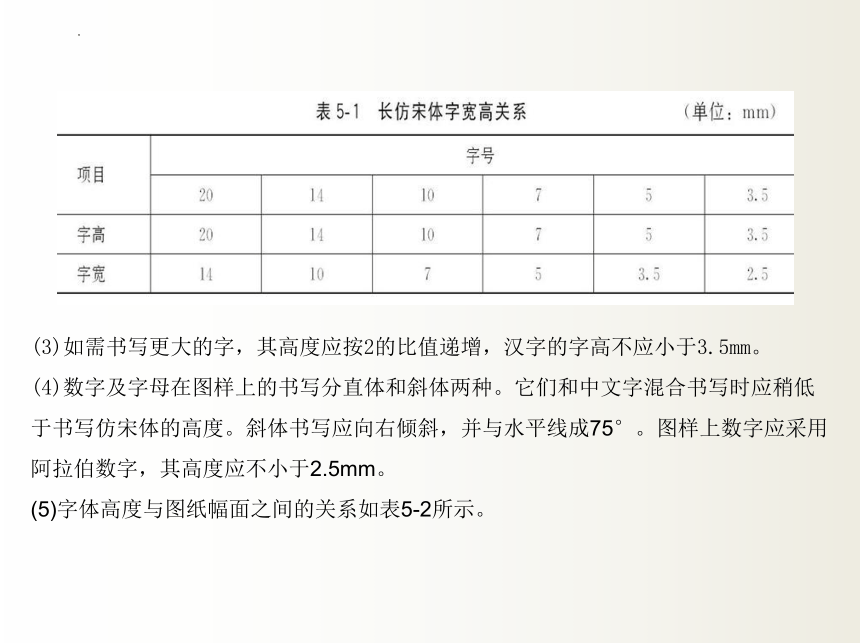

(2)图样上及说明中的汉字应采用长仿宋体，大标题、图册封面上的汉字可写成其他字体。字高与字宽比为3∶2，字距约为字高的1/4，行距为字高的1/3，各字号的高度和宽度关系如表5-1所示。
(3)如需书写更大的字，其高度应按2的比值递增，汉字的字高不应小于3.5mm。
(4)数字及字母在图样上的书写分直体和斜体两种。它们和中文字混合书写时应稍低于书写仿宋体的高度。斜体书写应向右倾斜，并与水平线成75°。图样上数字应采用阿拉伯数字，其高度应不小于2.5mm。

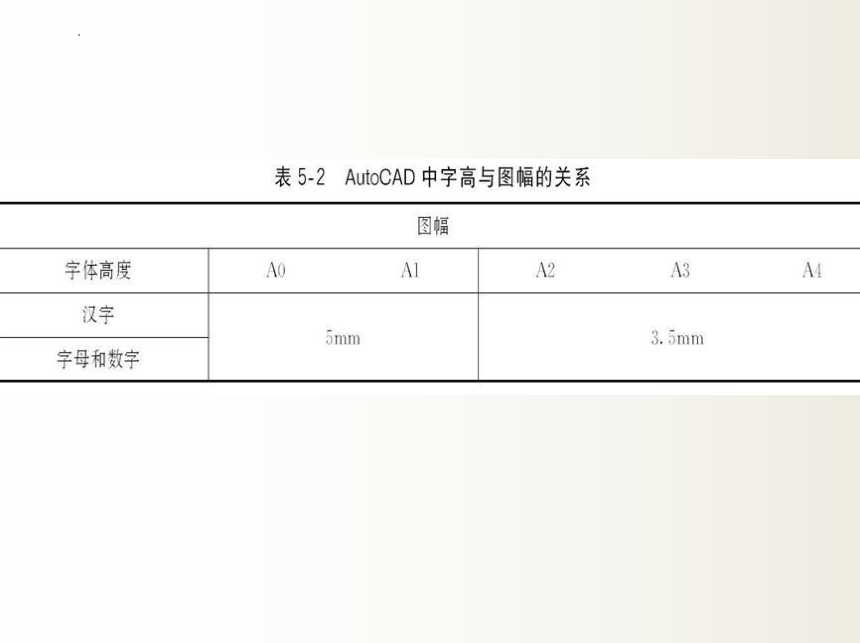

(5)字体高度与图纸幅面之间的关系如表5-2所示。

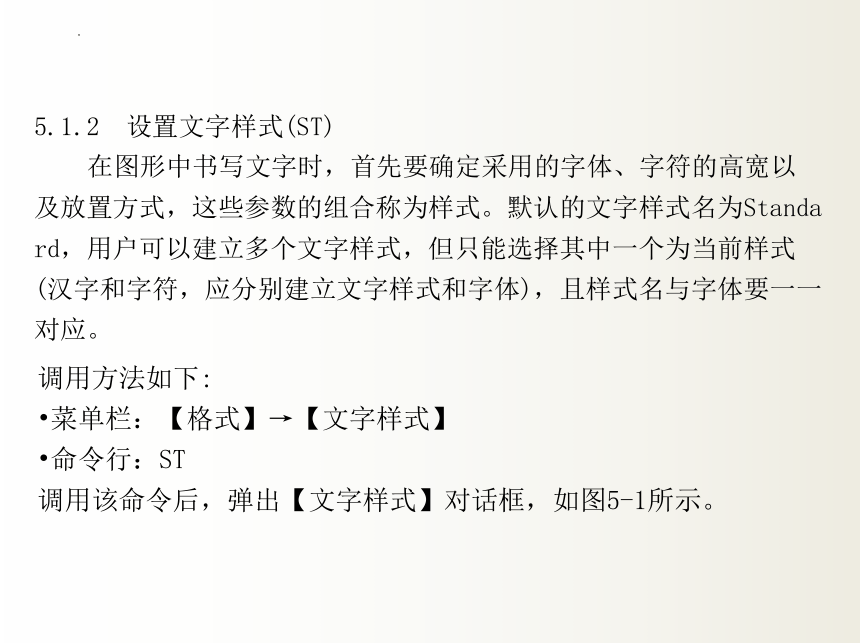

5.1.2　设置文字样式(ST)
在图形中书写文字时，首先要确定采用的字体、字符的高宽以及放置方式，这些参数的组合称为样式。默认的文字样式名为Standard，用户可以建立多个文字样式，但只能选择其中一个为当前样式(汉字和字符，应分别建立文字样式和字体)，且样式名与字体要一一对应。
调用方法如下:
菜单栏：【格式】→【文字样式】
命令行：ST
调用该命令后，弹出【文字样式】对话框，如图5-1所示。
(1)单击【新建】按钮显示如图5-2所示的【新建文字样式】对话框，单击“确定”按钮便建立了一个新的文字样式名。

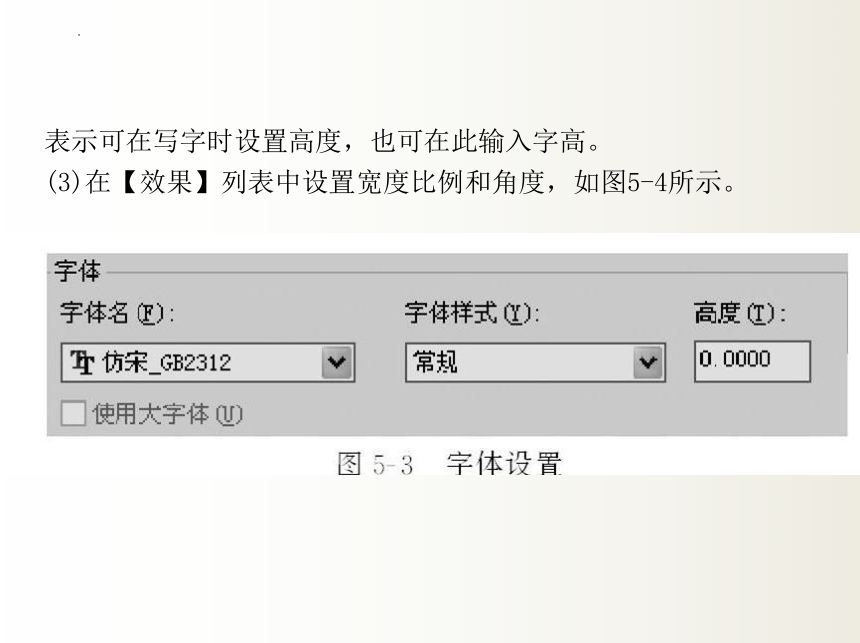

(2)在【字体名】列表中选择字体名称，确定字体样式为“常规”，如图5-3所示。
表示可在写字时设置高度，也可在此输入字高。
(3)在【效果】列表中设置宽度比例和角度，如图5-4所示。
5.1.3　文字输入
AutoCAD中文字输入包括两种方式：单行文本输入法(DTEXT)和多行文本输入法(MTEXT)。
1.单行文本输入(DT)
单行文本是指一行字为一个独立对象、具有统一特性的文本，在AutoCAD图样中输入少量文字可以使用单行文本命令实现，如工程图样中的图名、明细表、标题栏、技术要求等的填写。
　 指定文字的起点：定义文本输入的起点，默认情况下对正点为左对齐。
对正(J)：选择文字的对正方式。包含多种对正方式。
样式 (S)：可以设置当前使用的文字样式。
2.多行文本输入(MT)
文字输入方式的另一种方法是利用多行文字编辑器向图中输入多行文字，用这种方法可以一次标注多行文本，且各行文本都按照指定宽度对齐排列，并成为一个完整统一的实体，其内容可以在多行文本编辑器中直接输入，也可从外部文档导入。多行文字编辑器将文字作为一个对象来处理，特别适合于处理成段的文字，其功能远远比单行文本输入命令强大、灵活。
调用方法如下：
菜单栏：【绘图】→【文字】→【多行文字】
文字工具栏：
命令行：MT
　　指定对角点：此项为默认项。确定另一角点后， AutoCAD 将以两个点为对角点形成的矩形区域的高度作为文字高度。
高度：指定多行文字的字符高度。
对正：选择文字的对齐方式，同时决定了段落的书写方向。
行距：指定多行文字间的间距。
旋转：指定文字边框的旋转角度。
样式：为多行文字对象指定文字样式。
宽度：为多行文字对象指定宽度。
用户设置了各选项后，系统会再次显示前面的提示。当用户指定了矩形区域的另一点后，将出现如图5-5所示的多行文字编辑器。该编辑器的对话框中有四个选项卡，分别用于字符格式化、改变特性、改变行距以及查找和替换文字。
(1)【字符】用于控制所标注文字的字符格式，包括文字的字体、字高、颜色等。该选项卡的各按钮功能如下。
1)字体：从下拉列表框中选择字体。
2)字高：在输入框中输入字高值或在下拉列表中选择字高值。
3)颜色：在下拉列表中选择颜色，一般选择随层。
(2)【特性】用于设置多行文字对象的特性。包括文字的式样、排列方式、文字行的宽度、倾斜角度等。
(3)【行距】选项卡用于调整多行文字之间的行距。
(4)【查找 / 替换】用于查找用户指定的字符串，并且用新的文字替换查找到的字符串。
输入并编辑完多行文字对象后，单击“确定”按钮，退出多行文字编辑器，并在图形中指定的位置插入对象。
5.1.4　文本编辑
对已标注文本进行修改、编辑时，可采用【DDEdit】命令和【属性管理器】两种方法。
1.【DDEdit】编辑方法
调用方法如下：
菜单栏：【修改】→【对象】→【文字】→【编辑文字】
命令行：ED
双击要修改的文字
选择要修改的文本，如果所选是单行文本则会出现如图5-6所示的内容，此时只能对文字内容进行修改；若选择多行文本则弹出如图5-7所示的对话框，此时可根据前面介绍的方法进行修改。
2.【特性】编辑方法
调用方法如下：
菜单栏：【修改】→【特性】
工具栏：
命令行：＋1
在利用【特性】进行编辑时，允许一次选择多个文本实体统一进行编辑，特性编辑器如图5-8所示。
5.1.5　实例操作
调出第4章平面图，根据需求设置文字样式。
(1)命令: ST↙
输入命令调出对话框，单击【新建】设置样式名，如图5-9所示。
(2)设置字体与宽度比例，如图5-10所示。然后单击【应用】，字体样式设置完成。
(3)单击【单行文字】命令标注文字与门窗编号，如图5-11所示。
