第9章 建筑立面与建筑剖面

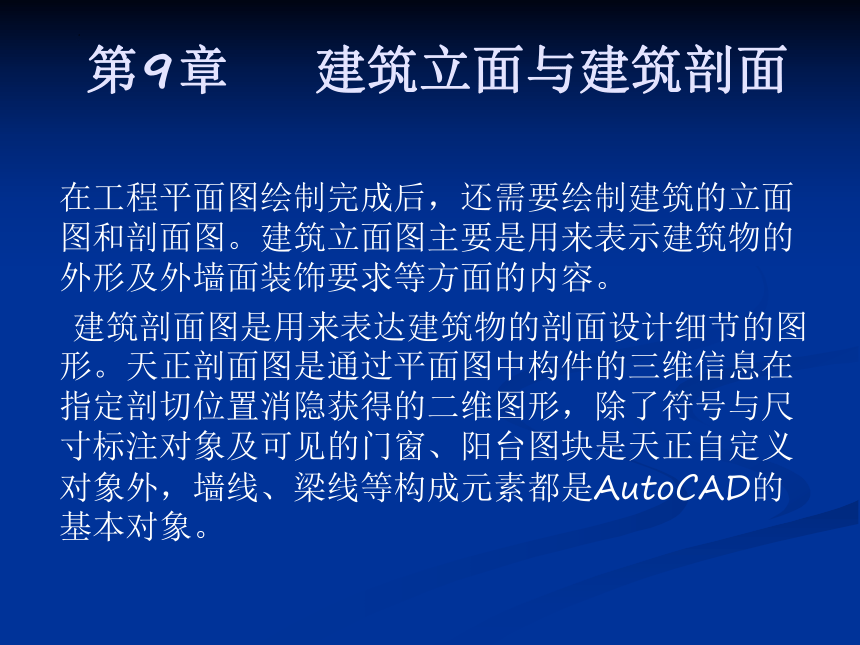

在工程平面图绘制完成后，还需要绘制建筑的立面图和剖面图。建筑立面图主要是用来表示建筑物的外形及外墙面装饰要求等方面的内容。
建筑剖面图是用来表达建筑物的剖面设计细节的图形。天正剖面图是通过平面图中构件的三维信息在指定剖切位置消隐获得的二维图形，除了符号与尺寸标注对象及可见的门窗、阳台图块是天正自定义对象外，墙线、梁线等构成元素都是AutoCAD的基本对象。
第9章 建筑立面与建筑剖面
9.2建筑剖面
本命令按照【工程管理】命令中的数据库楼层表格数据，生成建筑剖面，在当前工程为空的情况下执行本命令，会出现警告对话框：请打开或新建一个工程管理项目，并在工程数据库中建立楼层表.
建筑剖面设计包括：
剖面创建：包括建筑剖面和构件剖面。
剖面绘制：介绍有关剖面墙、楼板、门窗、檐口、门窗过梁的绘制。
剖面楼梯与栏杆：介绍有关楼梯、栏杆。
剖面填充与加粗：介绍剖面填充和墙线加粗方式。
第9章 建筑立面与建筑剖面
9.2建筑剖面
9.2.1 剖面创建

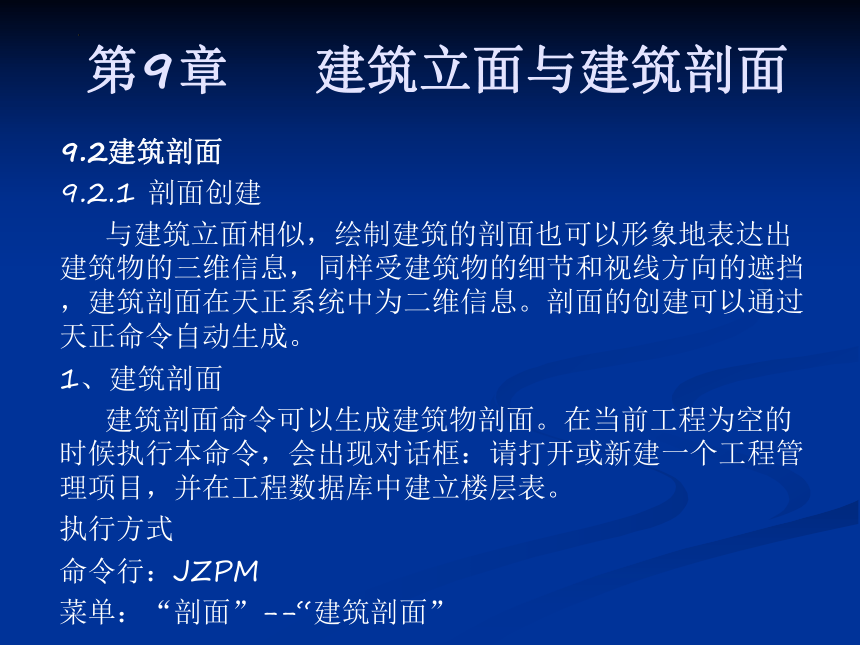

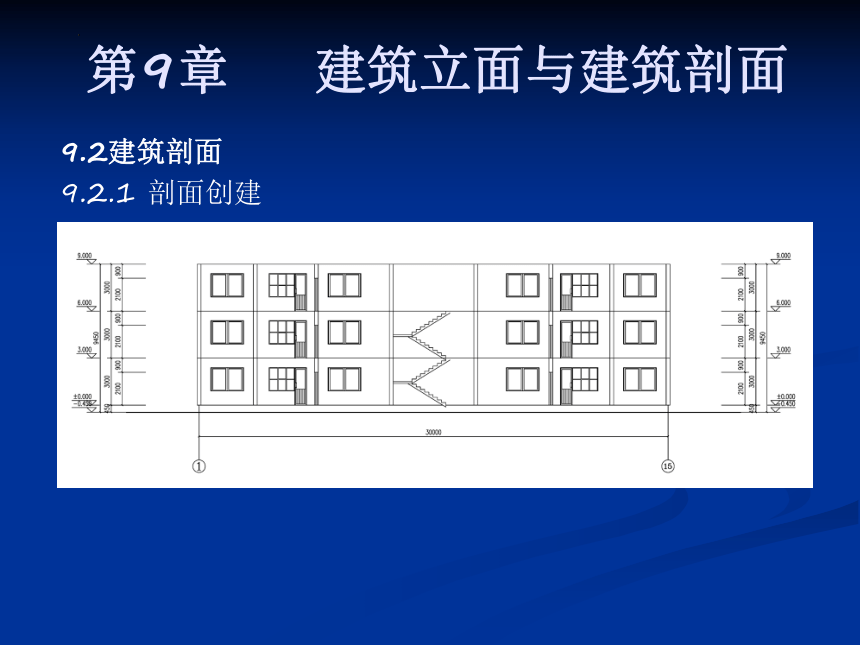

与建筑立面相似，绘制建筑的剖面也可以形象地表达出建筑物的三维信息，同样受建筑物的细节和视线方向的遮挡，建筑剖面在天正系统中为二维信息。剖面的创建可以通过天正命令自动生成。
1、建筑剖面
建筑剖面命令可以生成建筑物剖面。在当前工程为空的时候执行本命令，会出现对话框：请打开或新建一个工程管理项目，并在工程数据库中建立楼层表。
执行方式
命令行：JZPM
菜单：“剖面”--“建筑剖面”
第9章 建筑立面与建筑剖面
9.2建筑剖面
9.2.1 剖面创建
与建筑立面相似，绘制建筑的剖面也可以形象地表达出建筑物的三维信息，同样受建筑物的细节和视线方向的遮挡，建筑剖面在天正系统中为二维信息。剖面的创建可以通过天正命令自动生成。
1、建筑剖面
建筑剖面命令可以生成建筑物剖面。在当前工程为空的时候执行本命令，会出现对话框：请打开或新建一个工程管理项目，并在工程数据库中建立楼层表。
执行方式
命令行：JZPM
菜单：“剖面”--“建筑剖面”
第9章 建筑立面与建筑剖面
9.2建筑剖面
9.2.1 剖面创建

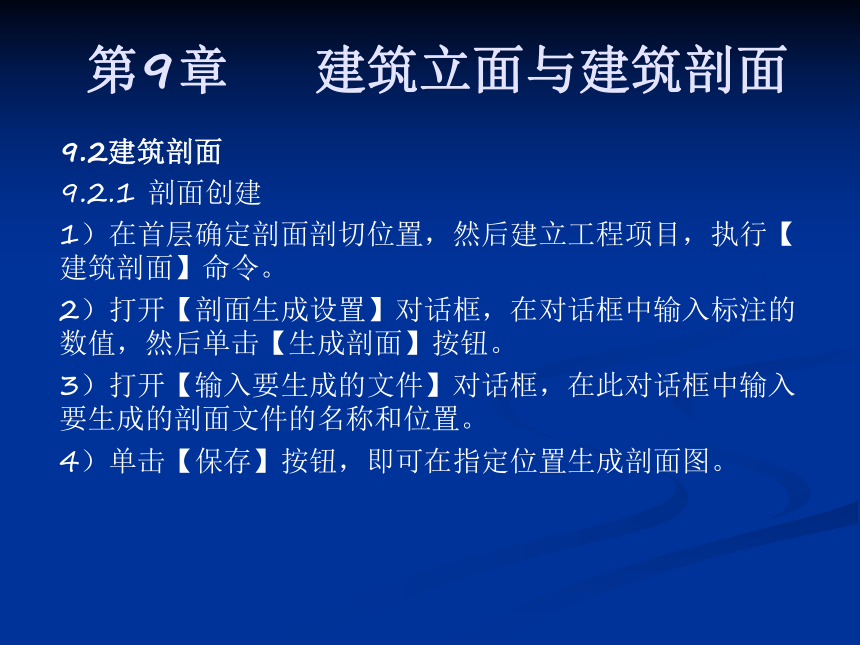

1）在首层确定剖面剖切位置，然后建立工程项目，执行【建筑剖面】命令。
2）打开【剖面生成设置】对话框，在对话框中输入标注的数值，然后单击【生成剖面】按钮。
3）打开【输入要生成的文件】对话框，在此对话框中输入要生成的剖面文件的名称和位置。
4）单击【保存】按钮，即可在指定位置生成剖面图。
第9章 建筑立面与建筑剖面
9.2建筑剖面
9.2.1 剖面创建
第9章 建筑立面与建筑剖面
9.2建筑剖面
2、构件剖面

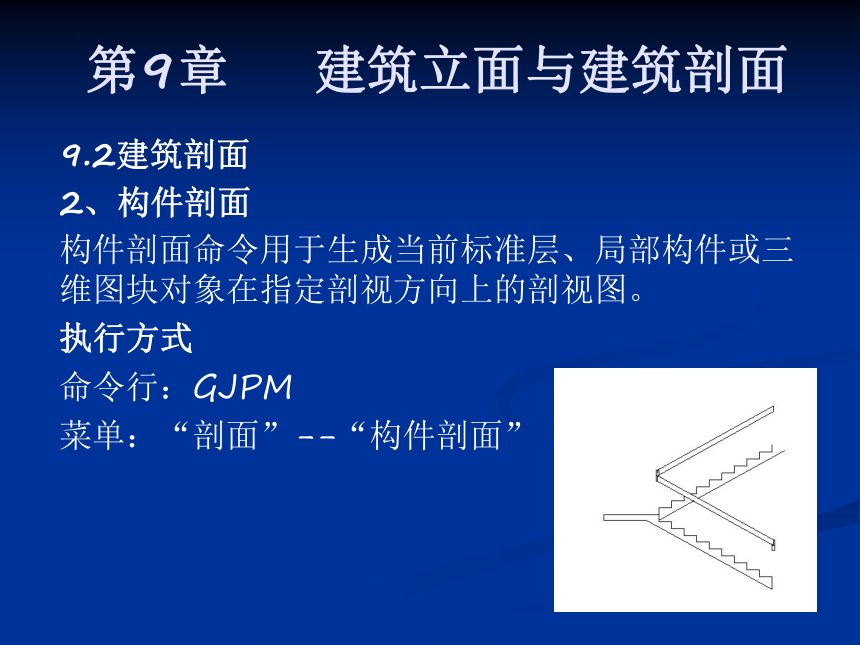

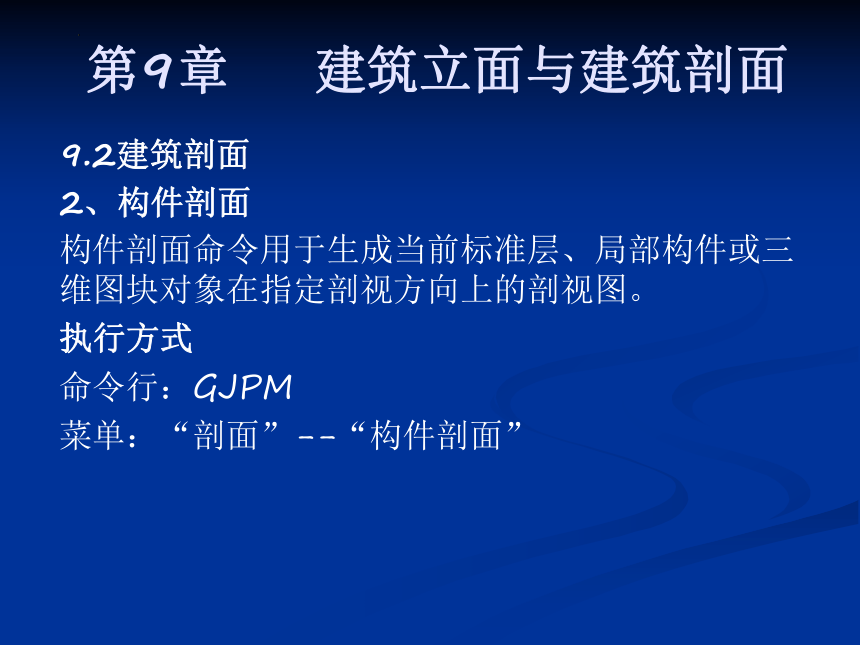

构件剖面命令用于生成当前标准层、局部构件或三维图块对象在指定剖视方向上的剖视图。
执行方式
命令行：GJPM
菜单：“剖面”--“构件剖面”
第9章 建筑立面与建筑剖面
9.2建筑剖面
2、构件剖面
构件剖面命令用于生成当前标准层、局部构件或三维图块对象在指定剖视方向上的剖视图。
执行方式
命令行：GJPM
菜单：“剖面”--“构件剖面”
第9章 建筑立面与建筑剖面
9.2建筑剖面
9.2.2 剖面绘制

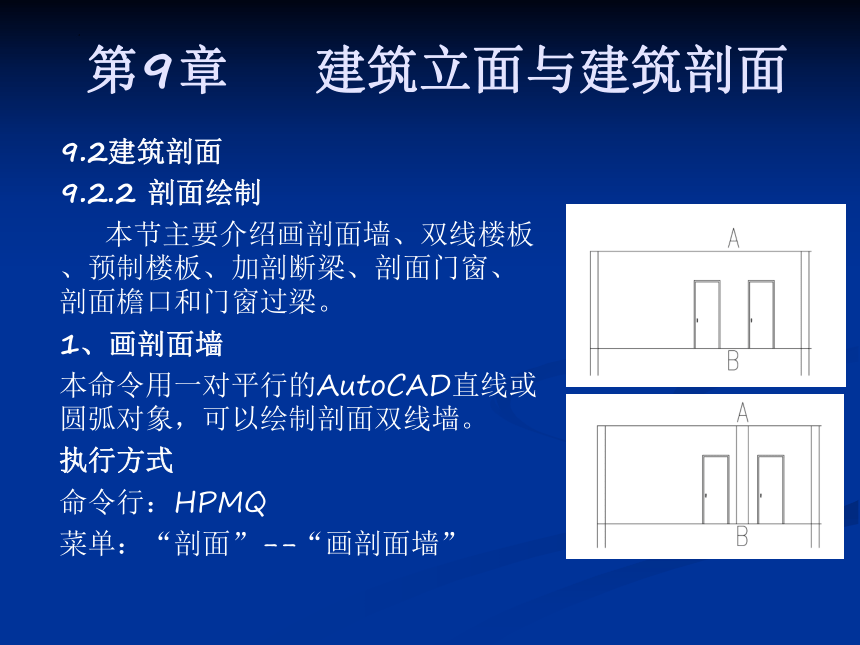

本节主要介绍画剖面墙、双线楼板、预制楼板、加剖断梁、剖面门窗、剖面檐口和门窗过梁。
1、画剖面墙
本命令用一对平行的AutoCAD直线或圆弧对象，可以绘制剖面双线墙。
执行方式
命令行：HPMQ
菜单：“剖面”--“画剖面墙”
第9章 建筑立面与建筑剖面
9.2建筑剖面
2、双线楼板
双线楼板命令用一对平行的AutoCAD直线对象，可以绘制剖面双线楼板。
执行方式
命令行：SXLB
菜单：“剖面”--“双线楼板”
第9章 建筑立面与建筑剖面
9.2建筑剖面
3、预制楼板
预制楼板命令可以绘制剖面预制楼板AutoCAD图块对象。
执行方式
命令行：YZLB
菜单：“剖面”--“预制楼板”
第9章 建筑立面与建筑剖面
9.2建筑剖面
3、预制楼板
预制楼板命令可以绘制剖面预制楼板AutoCAD图块对象。
执行方式
命令行：YZLB
菜单：“剖面”--“预制楼板”
第9章 建筑立面与建筑剖面
9.2建筑剖面
4、加剖断梁
加剖断梁命令可以绘制楼板、休息平台下的梁截面。
执行方式
命令行：JPDL
菜单：“剖面”--“加剖断梁”
第9章 建筑立面与建筑剖面
9.2建筑剖面
6、剖面檐口
剖面檐口命令可以直接在图中绘制剖面檐口。
执行方式
命令行：PMYK
菜单：“剖面”--“剖面檐口”
第9章 建筑立面与建筑剖面
9.2建筑剖面
7、门窗过梁
门窗过梁命令可以在剖面门窗上加过梁，带有灰度填充。
执行方式
命令行：MCGL
菜单：“剖面”--“门窗过梁”
操作步骤
执行【门窗过粱】命令，选择需要加过梁的剖面门窗，输入梁高
第9章 建筑立面与建筑剖面
9.2建筑剖面
9.2.3剖面楼梯与栏杆
通过命令直接绘制详细的楼梯、栏杆等。
1、参数楼梯
“参数楼梯”命令可以按照参数交互方式生成楼梯。
执行方式
命令行：CSLT
菜单：“剖面”--“参数楼梯”
第9章 建筑立面与建筑剖面
9.2建筑剖面
2、参数栏杆
“参数栏杆”命令可以按交互方式生成楼梯栏杆。
执行方式
命令行：CSLG
菜单：“剖面”--“参数栏杆”
第9章 建筑立面与建筑剖面
9.2建筑剖面
3、楼梯栏杆
楼梯栏杆命令可以自动识别剖面楼梯与可见楼梯，绘制楼梯栏杆和扶手。
执行方式
命令行：LTLG
菜单：“剖面”--“楼梯栏杆”
操作步骤
【楼梯栏杆】与【参数栏杆】命令相似。可参照参数栏杆命令。
第9章 建筑立面与建筑剖面
9.2建筑剖面
5、扶手接头
扶手接头命令可以对楼梯扶手的接头位置做细部处理。
执行方式
命令行：FSJT
菜单：“剖面”--“扶手接头”
第9章 建筑立面与建筑剖面
9.2建筑剖面
9.2.4 剖面填充与加粗
通过命令直接对墙体进行填充和加粗。
1、剖面填充
剖面填充命令可以识别天正生成的剖面构件，进行图案填充。
执行方式
命令行：PMTC
菜单：“剖面”--“剖面填充”
第9章 建筑立面与建筑剖面
9.2建筑剖面
2、居中加粗
“居中加粗”命令可以将剖面图中的剖切线向墙两侧加粗。
执行方式
命令行：JZJC
菜单：“剖面”--“居中加粗”
第9章 建筑立面与建筑剖面
9.2建筑剖面
3、向内加粗
“向内加粗”命令可以将剖面图中的剖切线向墙内侧加粗，能做到窗墙平齐的出图效果。
执行方式
命令行：XNJC
菜单：“剖面”--“向内加粗”
4、取消加粗
“取消加粗”命令可以将已经加粗的剖切线恢复原状。
执行方式
命令行：QXJC
菜单：“剖面”--“取消加粗”
第9章 建筑立面与建筑剖面
9.2建筑剖面
3、向内加粗
“向内加粗”命令可以将剖面图中的剖切线向墙内侧加粗，能做到窗墙平齐的出图效果。
执行方式
命令行：XNJC
菜单：“剖面”--“向内加粗”
4、取消加粗
“取消加粗”命令可以将已经加粗的剖切线恢复原状。
执行方式
命令行：QXJC
菜单：“剖面”--“取消加粗”
本章小结
本章主要讲解了建筑立面及剖面的绘制与编辑方法，立面绘制要掌握--创建立面图、立面编辑；剖面绘制要掌握—剖面创建、剖面绘制、剖面楼梯与栏杆、剖面填充与加粗等。
