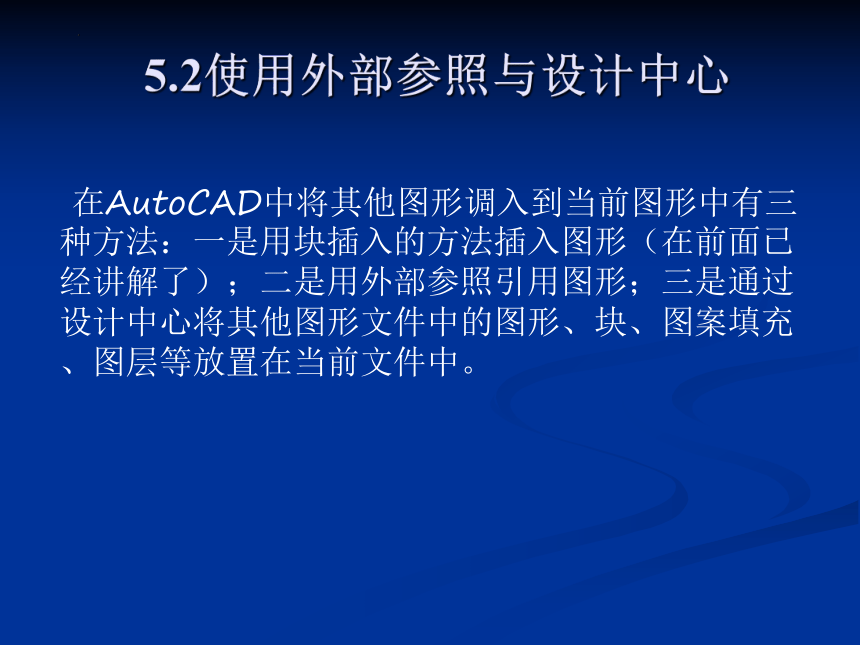

5.2使用外部参照与设计中心
在AutoCAD中将其他图形调入到当前图形中有三种方法：一是用块插入的方法插入图形（在前面已经讲解了）；二是用外部参照引用图形；三是通过设计中心将其他图形文件中的图形、块、图案填充、图层等放置在当前文件中。
5.2.1使用外部参照

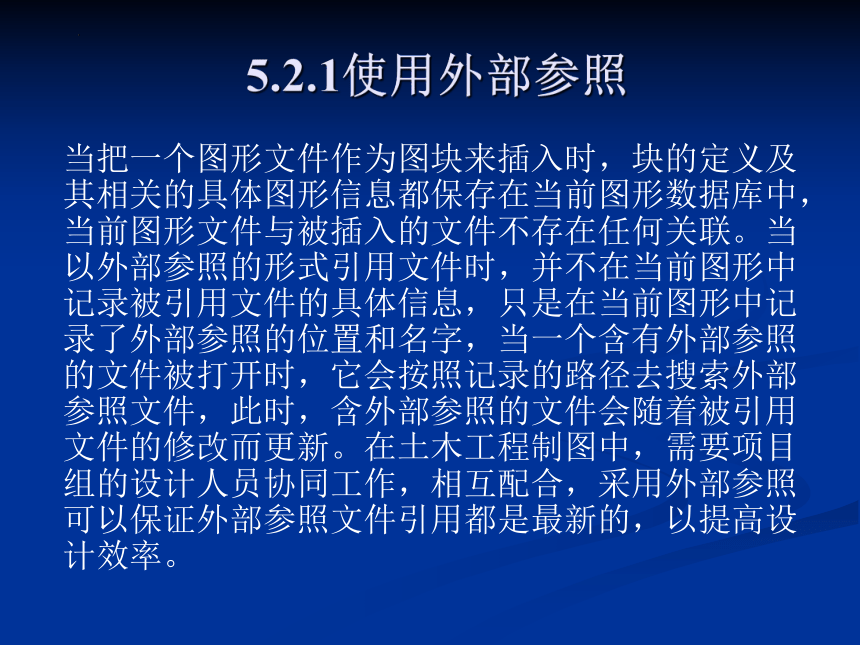

当把一个图形文件作为图块来插入时，块的定义及其相关的具体图形信息都保存在当前图形数据库中，当前图形文件与被插入的文件不存在任何关联。当以外部参照的形式引用文件时，并不在当前图形中记录被引用文件的具体信息，只是在当前图形中记录了外部参照的位置和名字，当一个含有外部参照的文件被打开时，它会按照记录的路径去搜索外部参照文件，此时，含外部参照的文件会随着被引用文件的修改而更新。在土木工程制图中，需要项目组的设计人员协同工作，相互配合，采用外部参照可以保证外部参照文件引用都是最新的，以提高设计效率。
5.2.1使用外部参照
执行外部参照命令主要有以下3种方法：
菜单栏：选择“插入”→“外部参照”命令
工具栏：在“参照”工具栏上单击“外部参照”按钮
命令行：在命令行中输入或动态输入“Xref”
执行“外部参照”命令后，系统将弹出“外部参照”选项卡，在该面面板上单击左上角的“附着DWG”按钮选择参照文件后，将打开“附着外部参照”对话框，利用该对话框可以将图形文件以外部参照的形式插入到当前图形中，如图5-10所示。
5.2.1使用外部参照

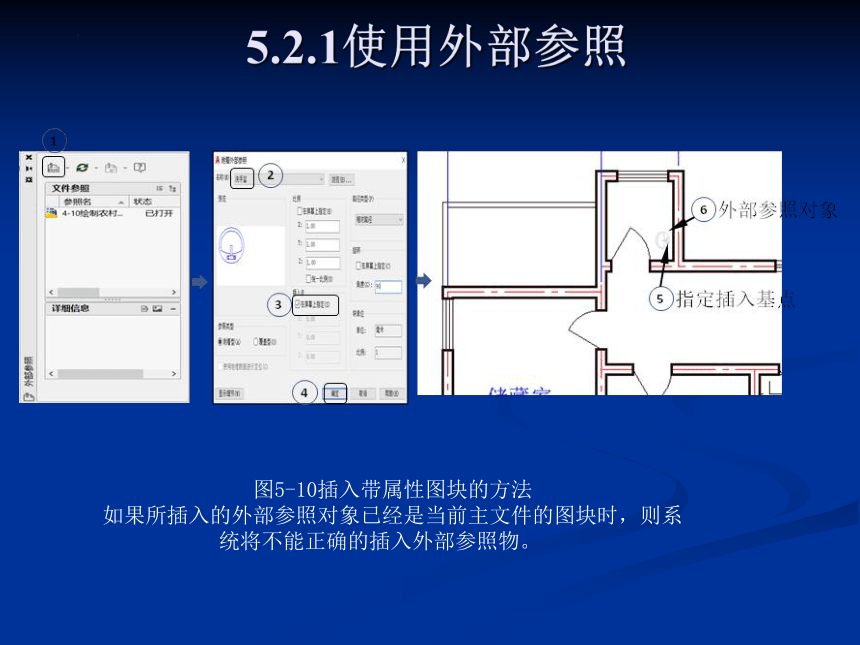

图5-10插入带属性图块的方法
如果所插入的外部参照对象已经是当前主文件的图块时，则系统将不能正确的插入外部参照物。
5.2.2插入光栅图像参照

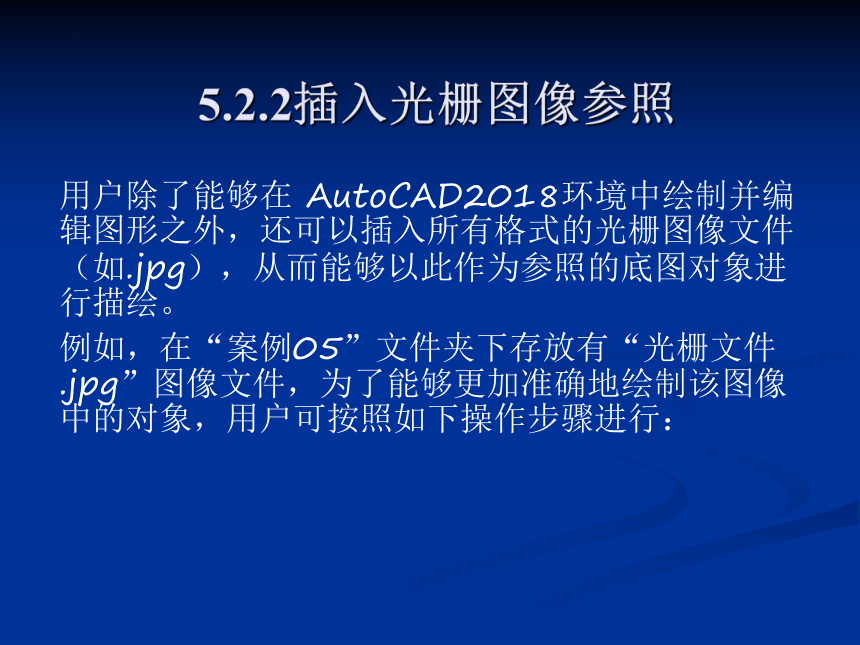

用户除了能够在 AutoCAD2018环境中绘制并编辑图形之外，还可以插入所有格式的光栅图像文件（如.jpg），从而能够以此作为参照的底图对象进行描绘。
例如，在“案例05”文件夹下存放有“光栅文件.jpg”图像文件，为了能够更加准确地绘制该图像中的对象，用户可按照如下操作步骤进行：
5.2.2插入光栅图像参照

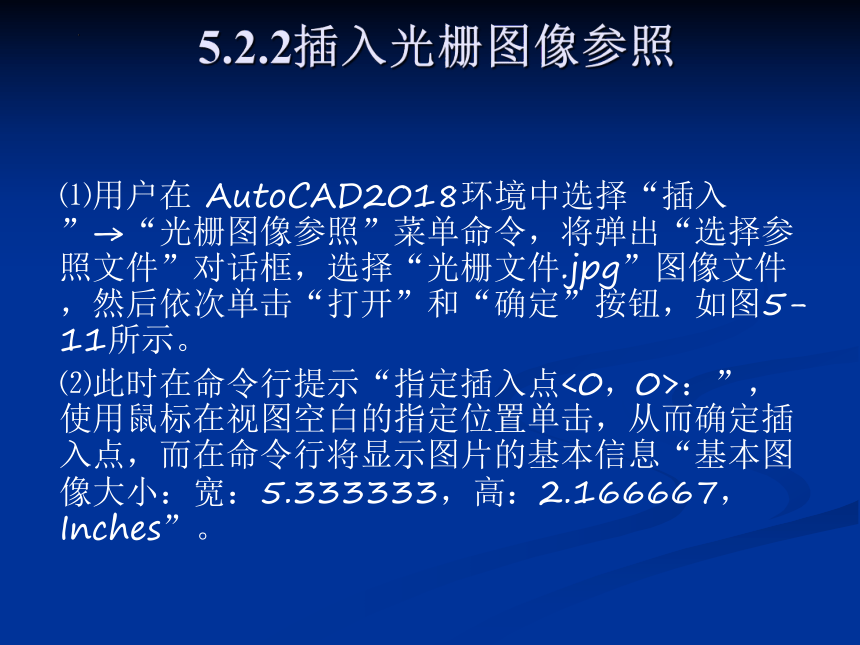

⑴用户在 AutoCAD2018环境中选择“插入”→“光栅图像参照”菜单命令，将弹出“选择参照文件”对话框，选择“光栅文件.jpg”图像文件，然后依次单击“打开”和“确定”按钮，如图5-11所示。
⑵此时在命令行提示“指定插入点<0，0>：”，使用鼠标在视图空白的指定位置单击，从而确定插入点，而在命令行将显示图片的基本信息“基本图像大小：宽：5.333333，高：2.166667，Inches”。
5.2.2插入光栅图像参照

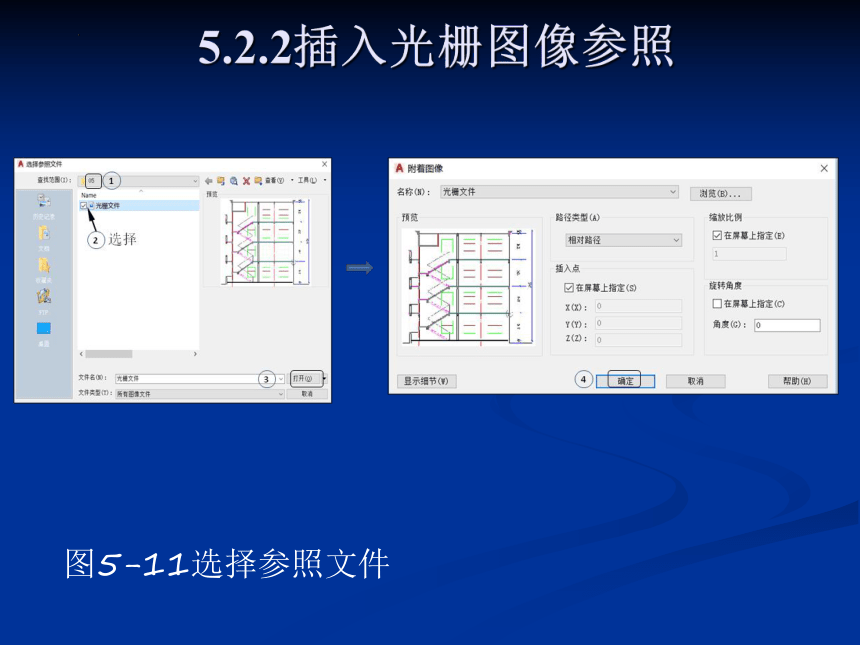

图5-11选择参照文件
5.2.2插入光栅图像参照

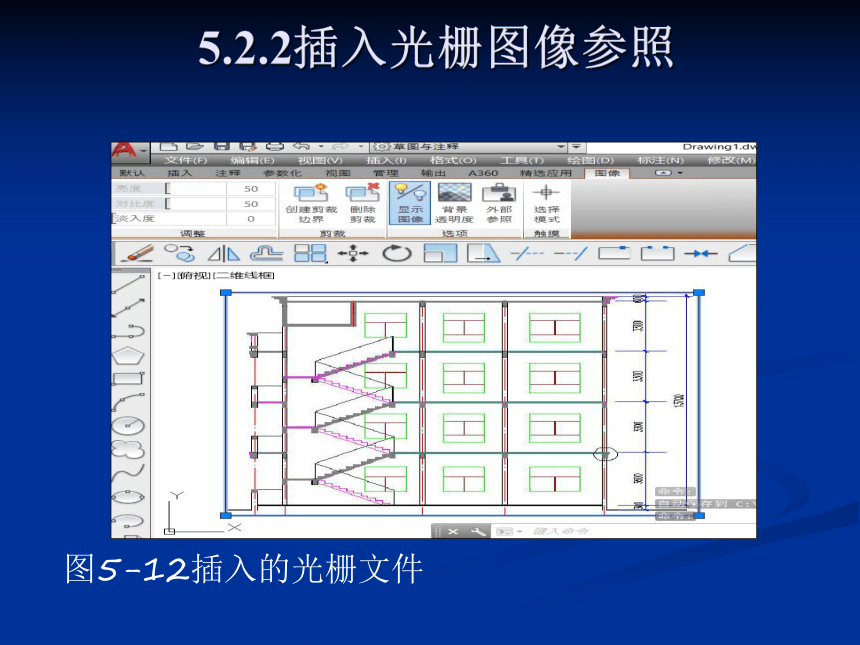

图5-12插入的光栅文件
5.2.2插入光栅图像参照

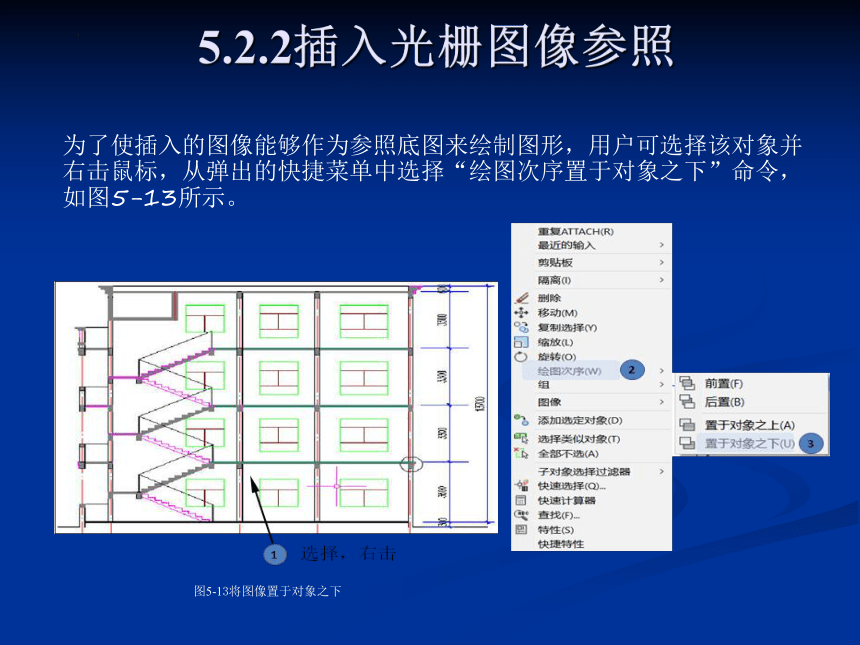

为了使插入的图像能够作为参照底图来绘制图形，用户可选择该对象并右击鼠标，从弹出的快捷菜单中选择“绘图次序置于对象之下”命令，如图5-13所示。
图5-13将图像置于对象之下
5.2.2插入光栅图像参照
⑸为了使插入的图像比例因子合适，这时可在“标注”工具栏中单击“线性标注”按钮，然后对指定的区域（13图5-13将图像置于对象之下700处）“测量”直线距离为681，如图5-14所示。需要注意的是，在测量时应尽量将视图放大，以便使指定的测量两点距离尽量接近。
5.2.2插入光栅图像参照
⑹由于原始的距离为13700，而现在测量的数值为103.9595，用户可选择“计算器”来进行计算得：13700÷103.9595=133.788，表示需要将插入的光栅图像缩放133.78倍。
⑺在命令行中输入缩放命令“SC”命令，在“选择对象：”提示下选择插入的光栅对象，在“指定基点：”提示下指定光栅对象的任意一个角点，在“指定比例因子或[复制（C）参照（R）]：”下输入比例因子133.78。
5.2.2插入光栅图像参照
⑻单击“线性标注”按钮来测量的数值13696，基本上接近13700，如图5-15所示。
图5-14缩放前的测量数值 图5-15缩放后的测量数值
5.2.2插入光栅图像参照
⑼为了使描绘的图形对象与底图的光栅对象置于不同的图层，用户可以新建一个图层“描绘”，颜色为“红色”；然后执行“直线”、“样条曲线”等命令来对照描绘图形对象，待完成之后，将光栅对象的图层关闭显示即可。
5.2.3使用设计中心
AutoCAD的设计中心为用户提供了一个直观且高效的工具，它与 Windows资源管理器类似，可以方使地在当前图形中插入块、引用光栅图像及外部参照，在图形之间复制块、复制图层、线型、文字样式、标注样式以及用户定义的内容等。
打开“设计中心”面板主要有以下3种方法：
菜单栏：选择“工具”→“选项板”→“设计中心”命令
工具栏：在“标准”工具栏上单击“设计中心”按钮
命令行：在命令行中输入或动态输入“Adcenter”（快捷键“ADC”）。
组合鍵：按下。
执行以上任何一种方法后，系统将打开“设计中心”面板，如图5-16所示。
5.2.3使用设计中心
执行以上任何一种方法后，系统将打开“设计中心”面板，如图5-16所示。
图5-16“设计中心”面板
5.2.3使用设计中心
在 AutoCAD中，使用设计中心可以完成以下的工作。
创建对频繁访问的图形、文件夹和Web站点的快捷方式。
根据不同的查询条件在本地计算机和网络上查找图形文件，找到后可以将它们直接加载到绘图区或设计中心。
浏览不同的图形文件，包括当前打开的图形和Web站点上的图形库。
查看块、图层和其他图形文件的定义并将这些图形定义插入到当前图形文件中。
通过控制显示方式来控制设计中心控制板的显示效果，还可以在控制板中显示与图形文件相关的描述信息和预览图像。
5.2.4通过设计中心添加图层和样式
用户在绘制图形之前，应先规划好绘图环境，包括设置图层、设置文字样式、设置标注样式等，如果已有的图形对象中的图层、文字样式、标注样式等符合当前图形的要求，这时就可以通过设计中心来提示其图层、文字样式、标注样式，从而可以方便、快捷、规格统一地绘制图形。
下面通过实例的方式来讲解通过设计中心来添加图层、标注样式和文字样式，其操作步如下：
⑴选择“文件打开”菜单命令，将“案例\05\别墅平面图.dwg”图形文件打开；再新建“案例\05\建筑样板.dwg”图形文件。
⑵在“标准”工具栏中单击“设计中心”按钮钮，打开“设计中的图形”选项卡下选择“别墅平面图.dwg"文件，可以看出当前已经打开的图形文件的已有图层对象和标注样式，如图5-17所示。
5.2.4通过设计中心添加图层和样式
图5-17已有的图层和文字样式
5.2.4通过设计中心添加图层和样式
⑶使用鼠标依次将已有的图层对象全部拖曳到当前视图的空白位置，同样再将标注样式拖曳到视图的空白位置。
⑷在“设计中心”面板的“打开的图形”选项卡中，选择“建筑样板.dwg”文件，并分别选择“图层”和“标注样式”选项，即可看到所拖曳到新图形中的对象，如图5-18所示。
5.2.4通过设计中心添加图层和样式
图5-18拖曳的图层和标注样式
