(共18张PPT)

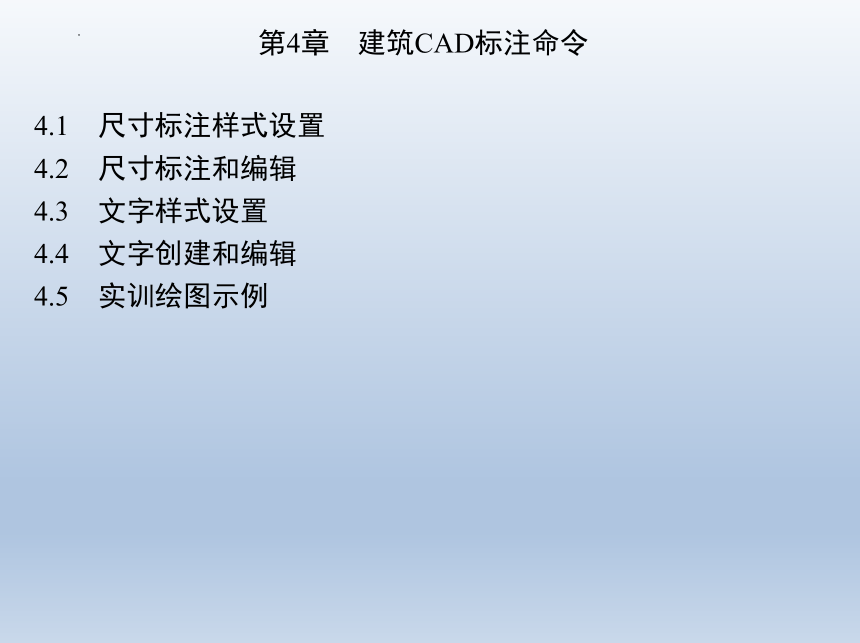

第4章　建筑CAD标注命令
4.1　尺寸标注样式设置
4.2　尺寸标注和编辑
4.3　文字样式设置
4.4　文字创建和编辑
4.5　实训绘图示例
4.5　实训绘图示例

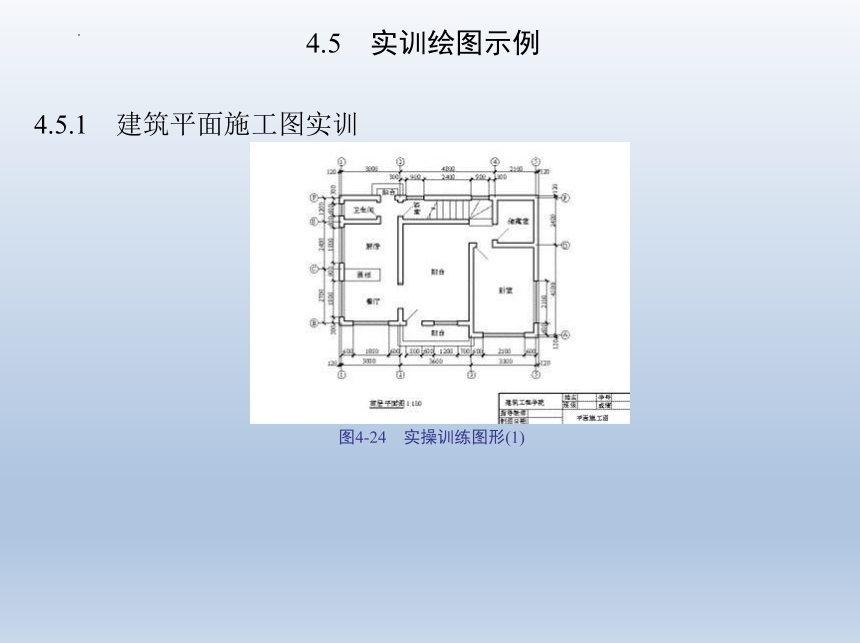

4.5.1　建筑平面施工图实训
图4-24　实操训练图形(1)
4.5　实训绘图示例

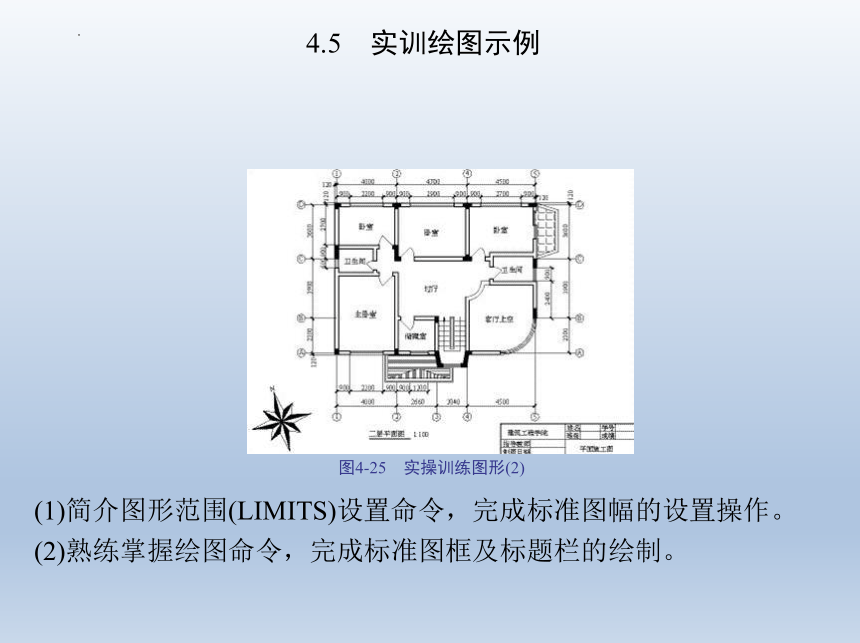

图4-25　实操训练图形(2)
(1)简介图形范围(LIMITS)设置命令，完成标准图幅的设置操作。
(2)熟练掌握绘图命令，完成标准图框及标题栏的绘制。
4.5　实训绘图示例

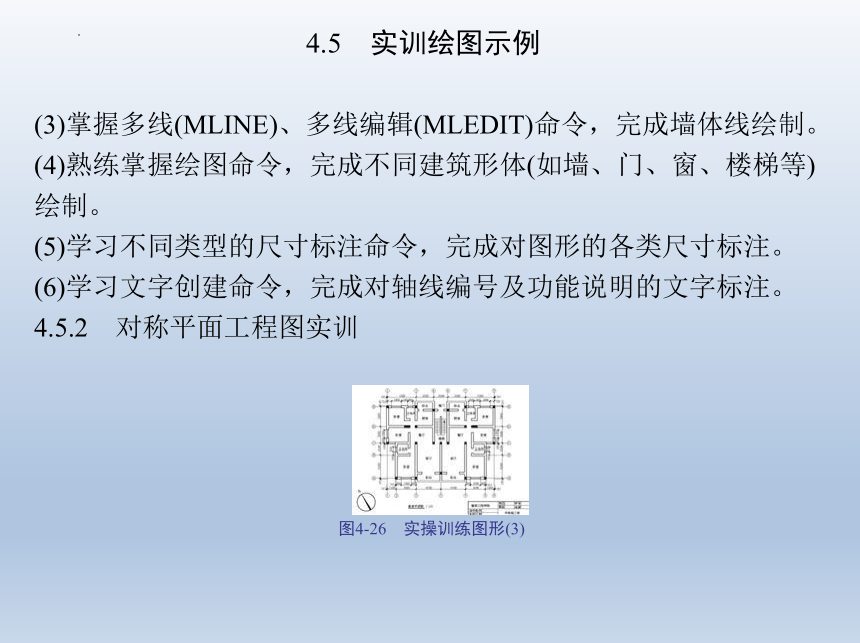

(3)掌握多线(MLINE)、多线编辑(MLEDIT)命令，完成墙体线绘制。
(4)熟练掌握绘图命令，完成不同建筑形体(如墙、门、窗、楼梯等)绘制。
(5)学习不同类型的尺寸标注命令，完成对图形的各类尺寸标注。
(6)学习文字创建命令，完成对轴线编号及功能说明的文字标注。
4.5.2　对称平面工程图实训
图4-26　实操训练图形(3)
4.5　实训绘图示例

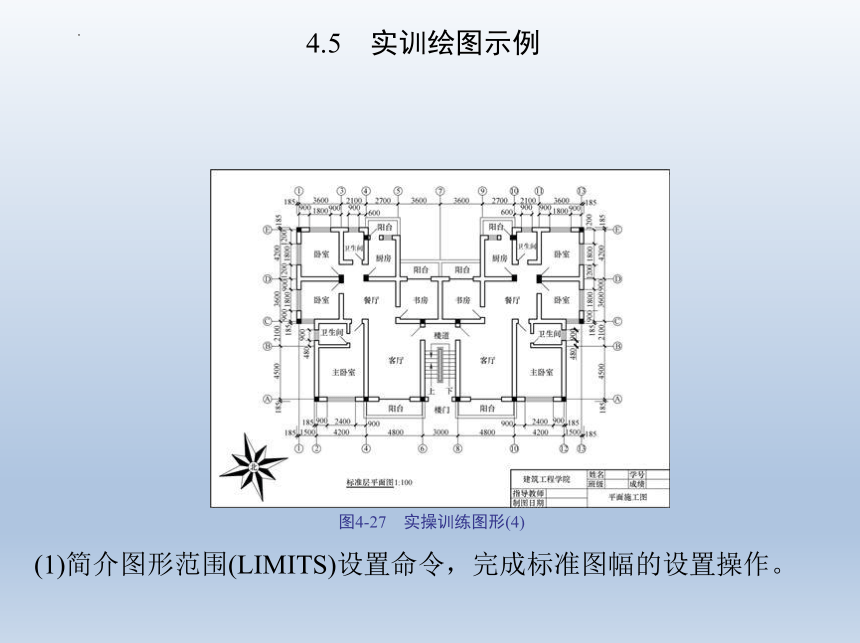

图4-27　实操训练图形(4)
(1)简介图形范围(LIMITS)设置命令，完成标准图幅的设置操作。
4.5　实训绘图示例

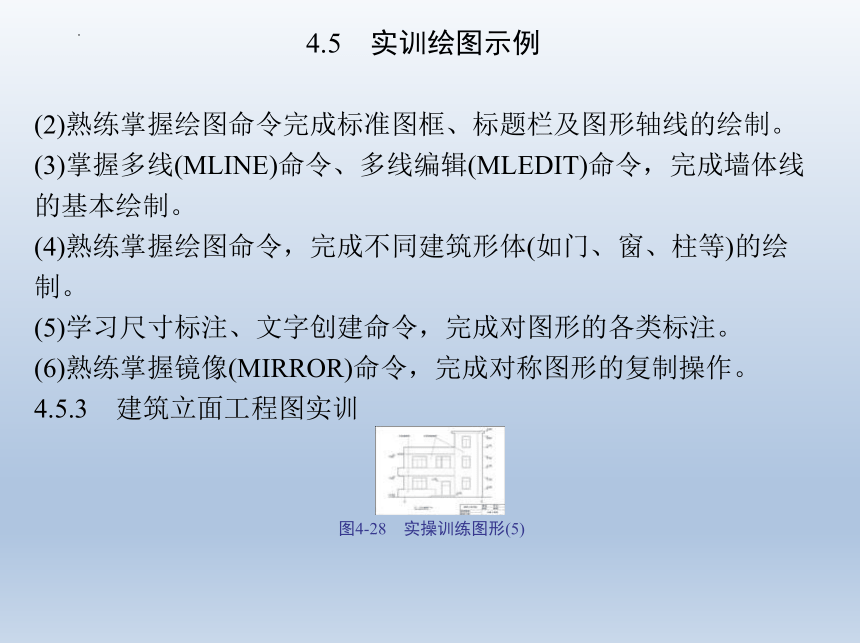

(2)熟练掌握绘图命令完成标准图框、标题栏及图形轴线的绘制。
(3)掌握多线(MLINE)命令、多线编辑(MLEDIT)命令，完成墙体线的基本绘制。
(4)熟练掌握绘图命令，完成不同建筑形体(如门、窗、柱等)的绘制。
(5)学习尺寸标注、文字创建命令，完成对图形的各类标注。
(6)熟练掌握镜像(MIRROR)命令，完成对称图形的复制操作。
4.5.3　建筑立面工程图实训
图4-28　实操训练图形(5)
4.5　实训绘图示例

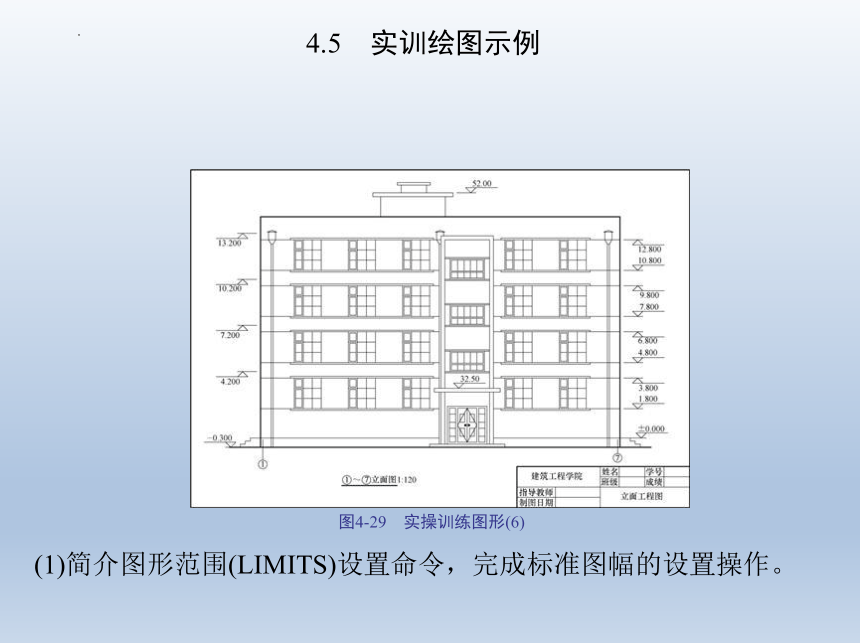

图4-29　实操训练图形(6)
(1)简介图形范围(LIMITS)设置命令，完成标准图幅的设置操作。
4.5　实训绘图示例
(2)熟练掌握绘图命令，完成标准图框、标题栏及图形参考轴线的绘制。
(3)熟练掌握直线(LINE)命令，绘制立面图的整体轮廓线及细部分界线。
(4)熟练掌握绘图命令、编辑命令，完成建筑形体(门、窗等)的绘制。
(5)学习文字创建命令，完成对图形各类不同的文字标注。
(6)熟练掌握编辑命令，完成对图形的调整、补充及完善操作，最后完成工程图整体绘制。
1.简述尺寸标注的基本组成、尺寸变量的基本概念及标注文字字库的主要来源。
4.5　实训绘图示例
2.按名称、功能、数据类型汇总Auto CAD软件的尺寸标注系统变量。
3.叙述如何设置尺寸标注系统变量，它的作用是什么？
4.按名称、功能汇总Auto CAD软件的尺寸标注及文本创建命令。
5.参考图形绘制要求，借助于Auto CAD软件系统的命令操作，完成以下标准建筑工程图的计算机绘制。
(1)设置等轴侧绘图环境，按照平面视图的尺寸要求，完成以下图形轴测图绘制。
(2)完成图形绘制后，对轴测图的水平面涂色(蓝色)。
(3)熟练掌握尺寸标注命令，按照国家制图标准，完成图形尺寸标注。
4.5　实训绘图示例
图4-30　习题作业图形(1)
4.5　实训绘图示例
图4-31　习题作业图形(2)
(1)学习计算机绘制建筑工程图的绘图环境设置操作，
4.5　实训绘图示例
完成标准图纸的设置。
图4-32　习题作业图形(3)
4.5　实训绘图示例
图4-33　习题作业图形(4)
4.5　实训绘图示例
图4-34　习题作业图形(5)
4.5　实训绘图示例
图4-35　习题作业图形(6)
4.5　实训绘图示例
图4-36　习题作业图形(7)
(2)熟练掌握绘图命令、编辑命令、标注命令，完成对称工程图计算机绘制。
4.5　实训绘图示例
(3)了解图层、图块的概念及基本操作，培养计算机绘制建筑工程图的能力。
(4)学习标准建筑平面施工图计算机绘制的基本操作方法。
(1)学习计算机绘制建筑工程图的绘图环境设置操作，完成标准图纸的设置。
(2)熟练掌握绘图命令、编辑命令、标注命令，完成立面工程图计算机绘制。
(3)了解图层、图块的概念及基本操作，培养计算机绘制建筑工程图的能力。
(4)学习标准建筑立面工程图计算机绘制的基本操作方法。
4.5　实训绘图示例
图4-37　习题作业图形(8)
