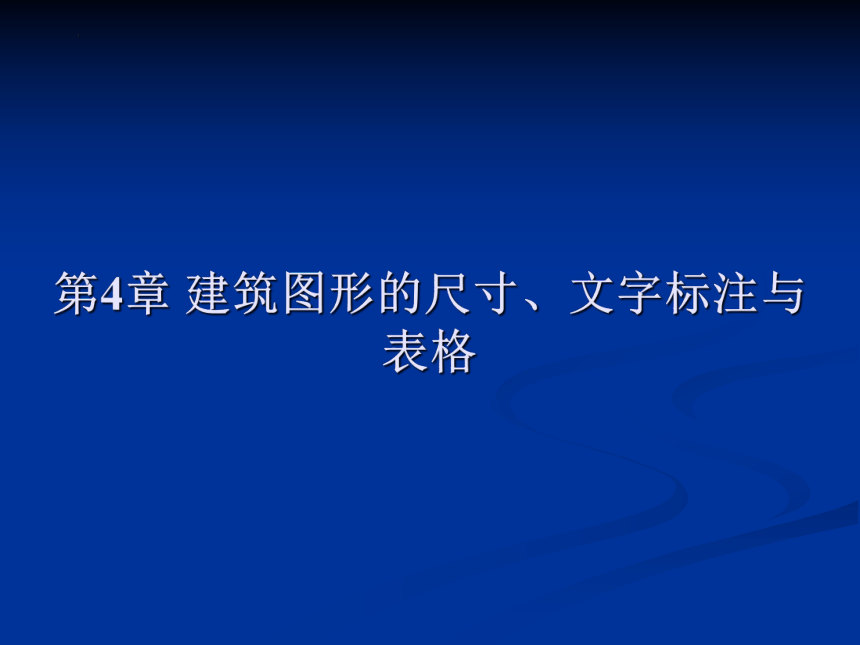

第4章 建筑图形的尺寸、文字标注与表格
4.4 多重引线标注和编辑

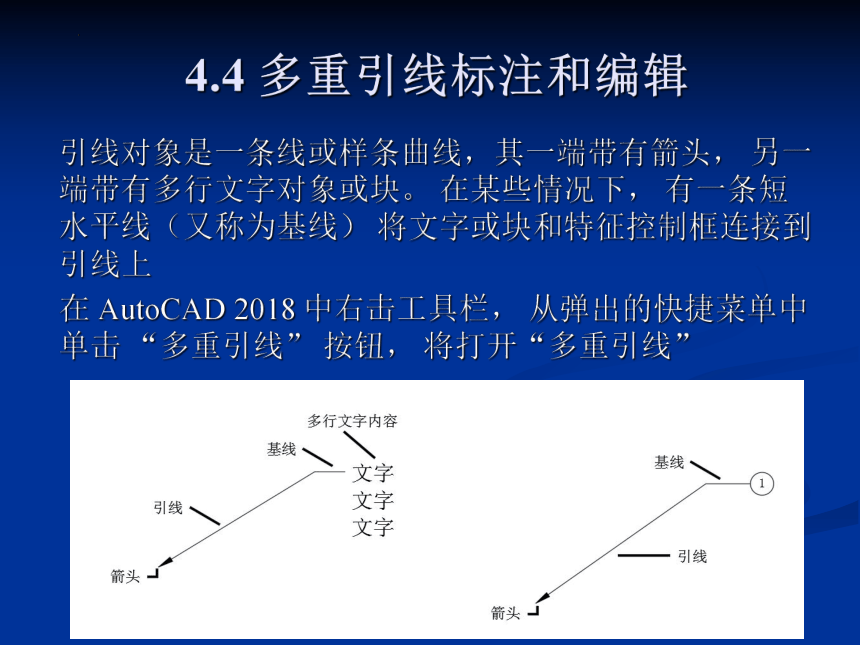

引线对象是一条线或样条曲线，其一端带有箭头， 另一端带有多行文字对象或块。 在某些情况下， 有一条短水平线（又称为基线） 将文字或块和特征控制框连接到引线上
在 AutoCAD 2018 中右击工具栏， 从弹出的快捷菜单中单击 “多重引线” 按钮， 将打开“多重引线”
4.4 多重引线标注和编辑

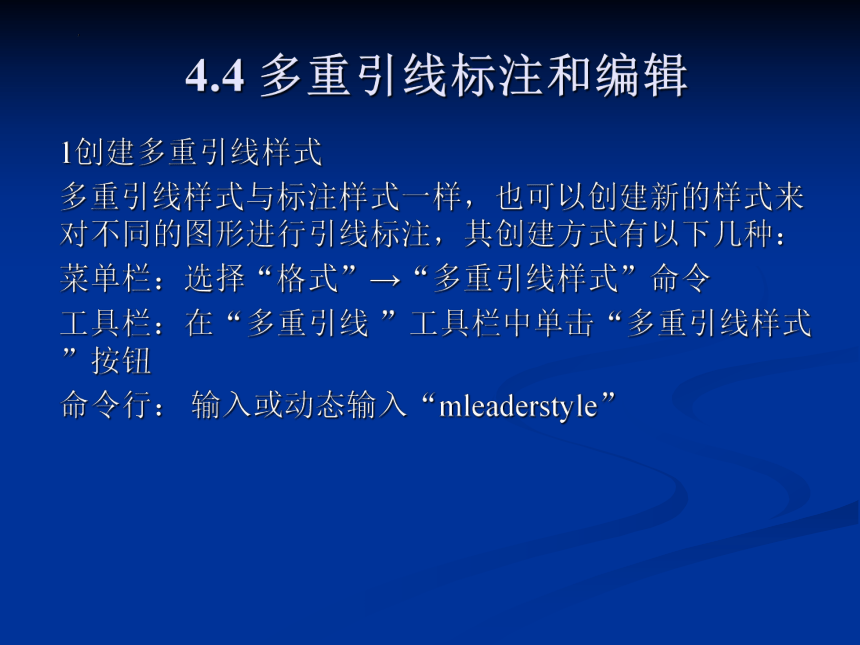

1创建多重引线样式
多重引线样式与标注样式一样，也可以创建新的样式来对不同的图形进行引线标注，其创建方式有以下几种：
菜单栏：选择“格式”→“多重引线样式”命令
工具栏：在“多重引线 ”工具栏中单击“多重引线样式”按钮
命令行： 输入或动态输入“mleaderstyle”
4.4 多重引线标注和编辑

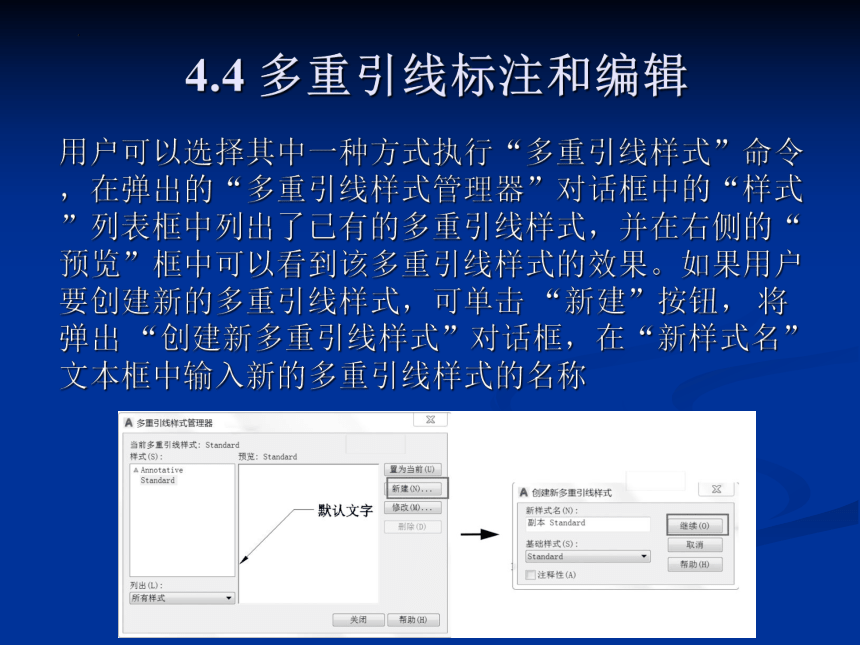

用户可以选择其中一种方式执行“多重引线样式”命令，在弹出的“多重引线样式管理器”对话框中的“样式”列表框中列出了已有的多重引线样式，并在右侧的“预览”框中可以看到该多重引线样式的效果。如果用户要创建新的多重引线样式，可单击 “新建”按钮， 将弹出 “创建新多重引线样式”对话框，在“新样式名”文本框中输入新的多重引线样式的名称
4.4 多重引线标注和编辑

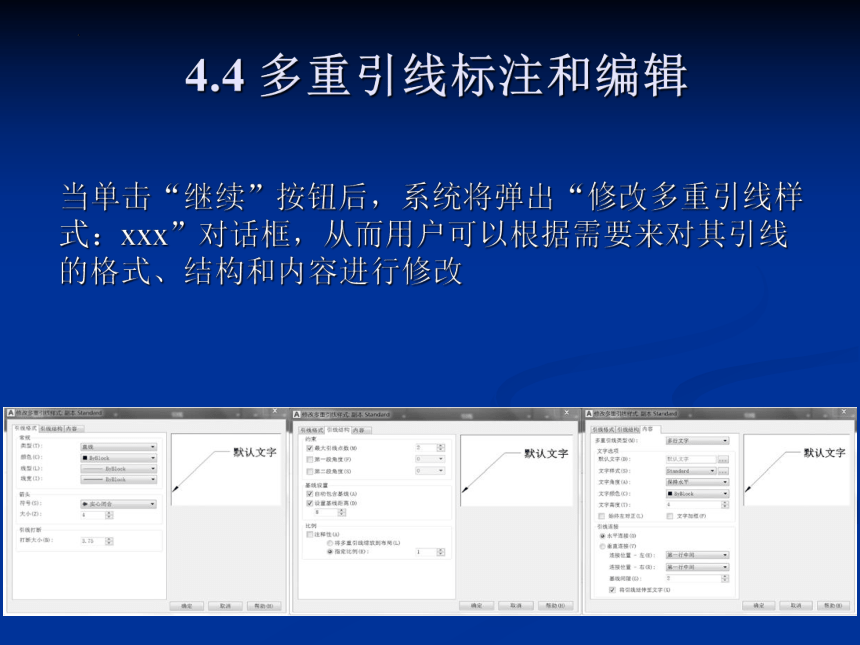

当单击“继续”按钮后，系统将弹出“修改多重引线样式：xxx”对话框，从而用户可以根据需要来对其引线的格式、结构和内容进行修改
4.4 多重引线标注和编辑

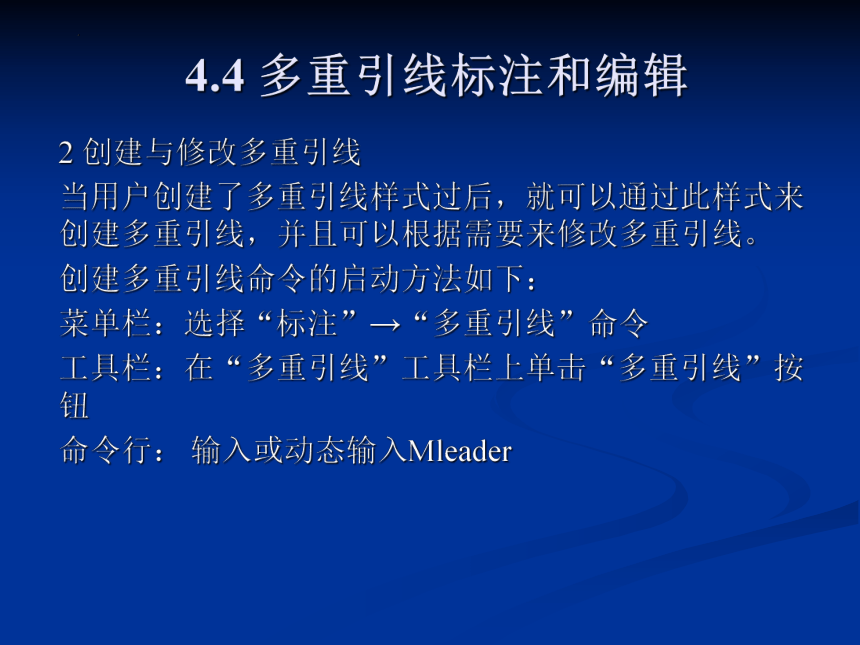

2 创建与修改多重引线
当用户创建了多重引线样式过后，就可以通过此样式来创建多重引线，并且可以根据需要来修改多重引线。
创建多重引线命令的启动方法如下：
菜单栏：选择“标注”→“多重引线”命令
工具栏：在“多重引线”工具栏上单击“多重引线”按钮
命令行： 输入或动态输入Mleader
4.4 多重引线标注和编辑

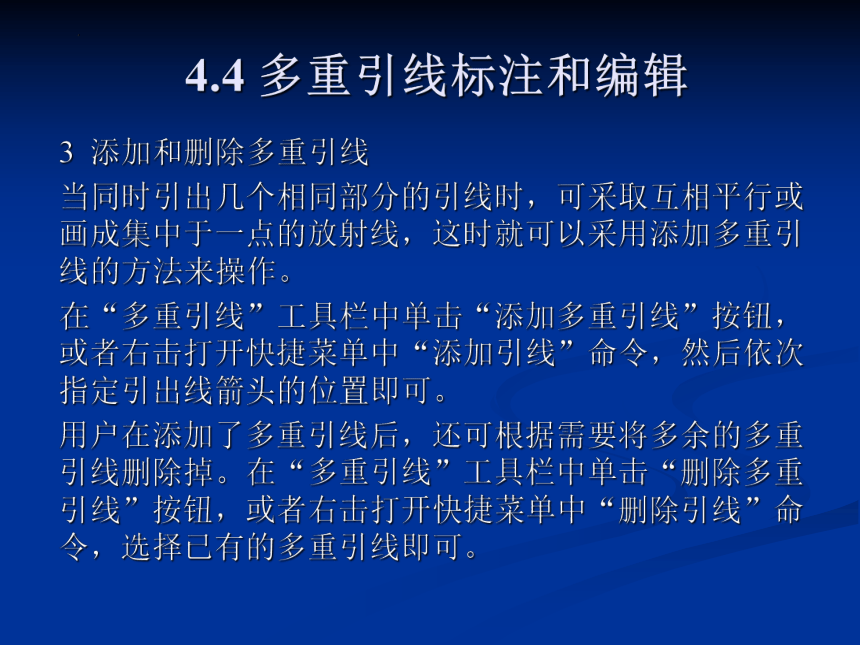

3 添加和删除多重引线
当同时引出几个相同部分的引线时，可采取互相平行或画成集中于一点的放射线，这时就可以采用添加多重引线的方法来操作。
在“多重引线”工具栏中单击“添加多重引线”按钮， 或者右击打开快捷菜单中“添加引线”命令，然后依次指定引出线箭头的位置即可。
用户在添加了多重引线后，还可根据需要将多余的多重引线删除掉。在“多重引线”工具栏中单击“删除多重引线”按钮，或者右击打开快捷菜单中“删除引线”命令，选择已有的多重引线即可。
4.4 多重引线标注和编辑
4 对齐多重引线
当一个图形中有多处引线标注时，如果没有对齐操作，会显得图形不规范，也不符合要求， 这时可以通过 AutoCAD 2018提供的多重引线对齐功能来操作，它所需要多个多重引线以某个引线为基准进行对齐操作。
在“多重引线”工具栏中单击“多重引线对齐”按钮，并根据如下提示选择要对齐的引线对象，再选择要作为对齐的基准引线对象及方向即可。
4.5 文字标注的创建和编辑
1 创建文字样式
用户可以通过以下几种方法来新建文字样式：
菜单栏：选择“格式→“文字样式”菜单命令
工具栏：在“文字”工具栏中单击“文字样式”按钮
命令行：在命令行中输入“Style”命令（快捷键 “ST” ）
执行上述操作后，将弹出“文字样式”对话框，如图4-14 所示。单击“新建”按钮，将会弹出 “新建文字样式”对话框，如图 4-15 所示， 在“样式名”文本框中输入样式的名称， 最后单击“确定”按钮开始新建文字样式。
4.5 文字标注的创建和编辑
在文字样式对话框中各选项内容的功能与含义如下：
“样式”列表框：当“样式”列表框下方的下拉列表框中选择了“所有样式”时，样式列表框将显示当前图形文件中所有定义的文字样式；选择“当前样式”时，其样式列表框中只显示当前使用的文字样式。
“字体名”下拉列表框：在其下拉列表框中可以选择文字样式所使用的宇体。
“字体样式”下拉列表框：在其下拉列表中可以选择字体的格式。
“使用大体字”复选框：勾选该复选框，“字体样式”的下拉列表框变为“大字体”下拉列表框，用于选择大字体文件。
4.5 文字标注的创建和编辑
在文字样式对话框中各选项内容的功能与含义如下：
“注释性”复选框：勾选该复选框，文字被定义为可注释的对象。
“使注释方向与布局匹配”复选框：勾选该复选框，则注释方向与布局对齐。
“高度”文本框：指定文字的高度，系统将按此高度来显示文字，而不再提示高度设置。
“颠倒”复选框：勾选该复选框，系统会上下颠倒显示输入的文字。
“反向”复选框：勾选该复选框，系统将左右反转地显示输入的文字。
4.5 文字标注的创建和编辑
在文字样式对话框中各选项内容的功能与含义如下：
“垂直”复选框：勾选该复选框，系统将垂直显示输入的文字， 但其功能对汉字无效。
“宽度因子”文本框：在其文本框中可以设置文字字符的高度与宽度之比，当输入值小于1时，会压缩文字，大于1时，将会扩大文字。
“倾斜角度”文本框：在其文本框中可以设置文字的倾斜的角度。设置为0时是不倾斜的，角度大于0时向右倾斜，角度小于0时向左倾斜。
“置为当前”按钮：将在“样式”列表框中选中的文字样式置为当前使用样式。
“删除”按钮：删除在“样式”列表框中选中的文字样式。
4.5 文字标注的创建和编辑
所示为各种不同的文字效果：
4.5 文字标注的创建和编辑
2 创建单行文字
单行文字可以用来创建一行或多行文字，所创建的每行文字都是独立的、可被单独编辑的对象。
用户可以通过以下几种方式来执行单行文字命令：
菜单栏：选择“绘图”→“文字”→“单行文字”菜单命令
工具栏：在“文字”工具栏中单击“单行文字”按钮
功能区选项板：“默认”→“注释”→“单行文字”图标
命令行：输入或动态输入“Dtext”（快捷键“DT”）
4.5 文字标注的创建和编辑
执行“单行文字”命令后，各选项的含义如下：
“起点”：选中该项时，用户可使用鼠标来捕捉或指定视图中单行文字的起点位置。
“对正（J）”：此项用来确定单行文字的排列方向，在选择该项后，命令提示会出现：[对齐（A）/布满（F）/居中（C）/中间（M）/右对齐（R）/左上（TL）/中上（TC）/右上（TR）/左中（ML）/正中（MC）/右中（MR）/左下（BL）/中下（BC）/右下（BR）]
“样式（S）”：此项用来选择已被定义的文字样式，选择该项后，命令行出现提示。输入样式名或[ ]：用户可直接在命令行输入“ ”，再按 键，则在其视图窗口中会弹出当前图形已有文字样式
4.5 文字标注的创建和编辑
3 创建多行文字
用户可以通过以下几种方式来执行多行文字命令：
菜单栏：“绘图”→“文字”→“多行文字”菜单命令
工具栏：在“文字”工具栏中单击“多行文字”按钮
功能区选项板：“默认”→“注释”→“多行文字”图标
命令行： 输入或动态输入 “MText”（其快捷键为“MT”或“T”）
执行“多行文字”命令后，根据如下命令行提示确定其多行文字的文字矩形编辑框后，将弹出 “文字格式”工具栏， 根据要求设置格式及输入文字并单击“确定”按钮即可。
4.5 文字标注的创建和编辑
用户可以通过以下几种方式来执行多行文字命令：
菜单栏：“绘图”→“文字”→“多行文字”菜单命令
工具栏：在“文字”工具栏中单击“多行文字”按钮
功能区选项板：“默认”→“注释”→“多行文字”图标
命令行： 输入或动态输入 “MText”（其快捷键为“MT”或“T”）
执行“多行文字”命令后，根据如下命令行提示确定其多行文字的文字矩形编辑框后，将弹出 “文字格式”工具栏， 根据要求设置格式及输入文字并单击“确定”按钮即可。
