第5章使用块、外部参照和设计中心
5.1创建与编辑图块

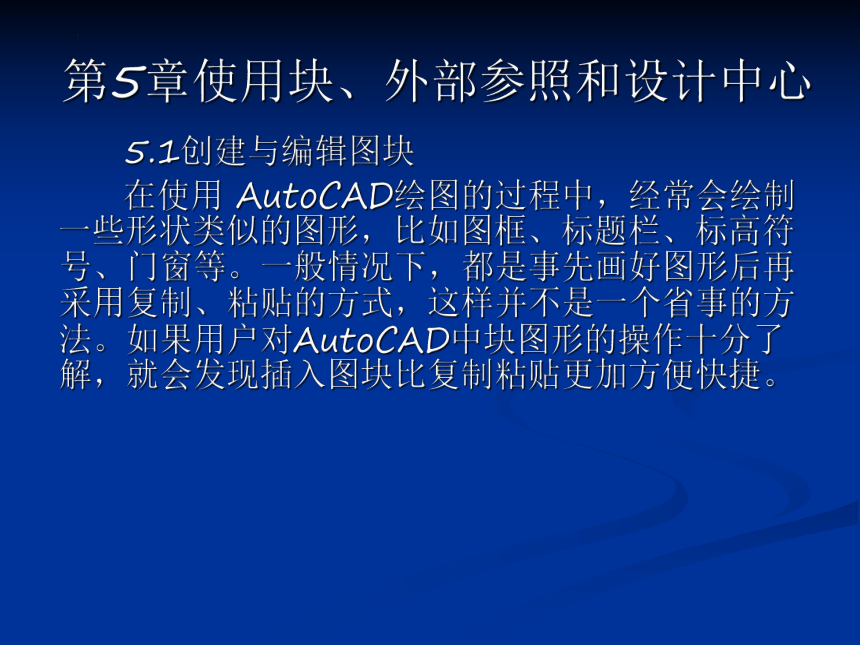

在使用 AutoCAD绘图的过程中，经常会绘制一些形状类似的图形，比如图框、标题栏、标高符号、门窗等。一般情况下，都是事先画好图形后再采用复制、粘贴的方式，这样并不是一个省事的方法。如果用户对AutoCAD中块图形的操作十分了解，就会发现插入图块比复制粘贴更加方便快捷。
5.1创建与编辑图块

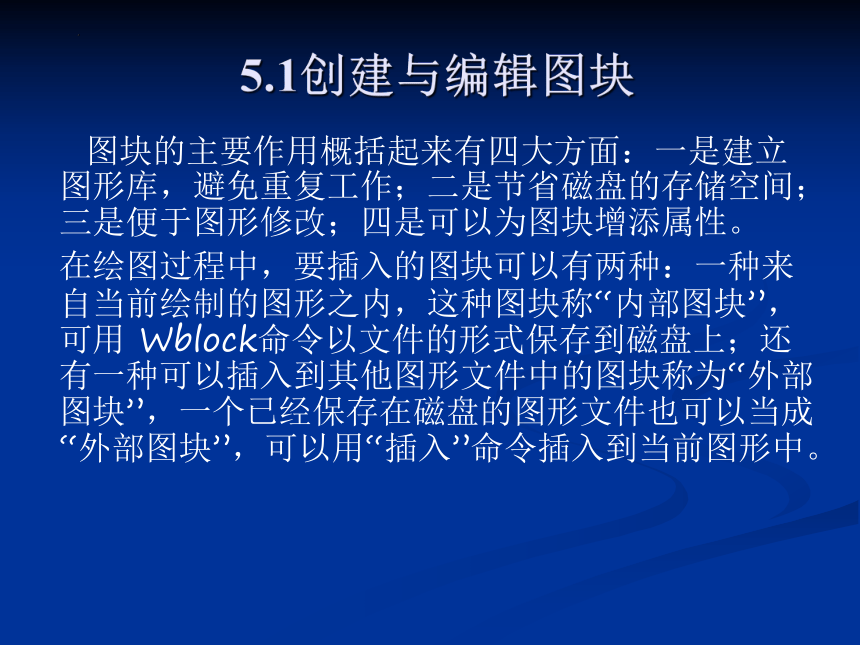

图块的主要作用概括起来有四大方面：一是建立图形库，避免重复工作；二是节省磁盘的存储空间；三是便于图形修改；四是可以为图块增添属性。
在绘图过程中，要插入的图块可以有两种：一种来自当前绘制的图形之内，这种图块称“内部图块”，可用 Wblock命令以文件的形式保存到磁盘上；还有一种可以插入到其他图形文件中的图块称为“外部图块”，一个已经保存在磁盘的图形文件也可以当成“外部图块”，可以用“插入”命令插入到当前图形中。
5.1.1图块的主要特点

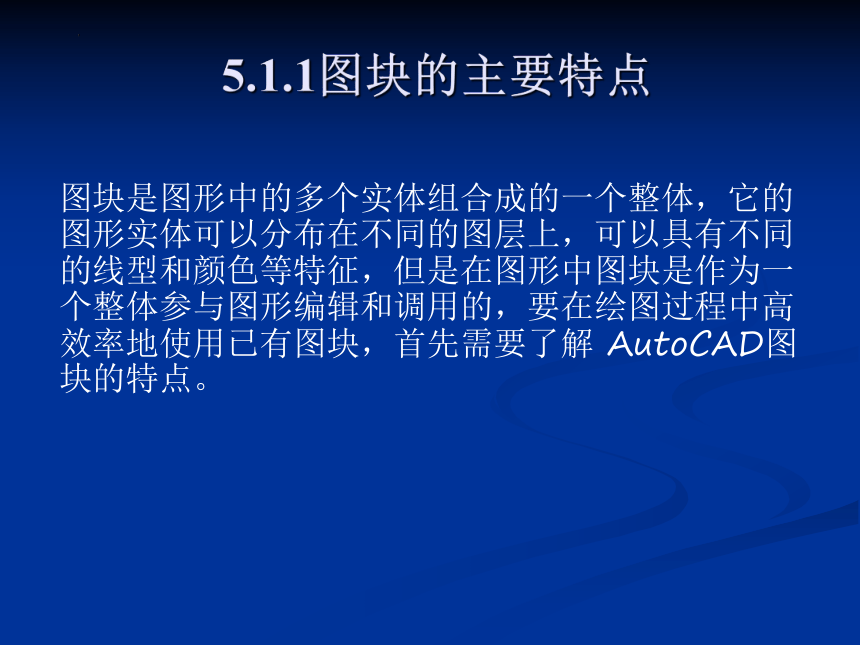

图块是图形中的多个实体组合成的一个整体，它的图形实体可以分布在不同的图层上，可以具有不同的线型和颜色等特征，但是在图形中图块是作为一个整体参与图形编辑和调用的，要在绘图过程中高效率地使用已有图块，首先需要了解 AutoCAD图块的特点。
5.1.1图块的主要特点

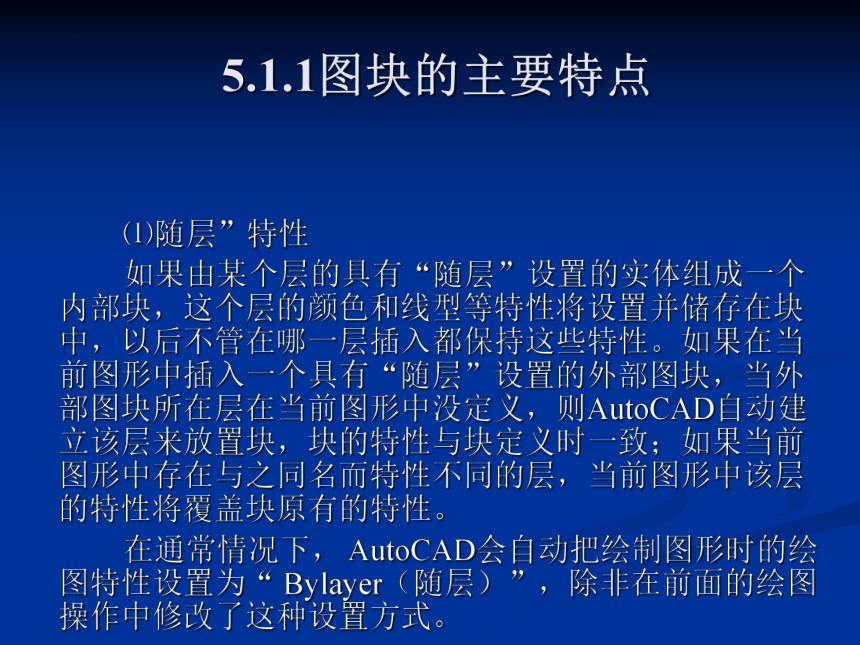

⑴随层”特性
如果由某个层的具有“随层”设置的实体组成一个内部块，这个层的颜色和线型等特性将设置并储存在块中，以后不管在哪一层插入都保持这些特性。如果在当前图形中插入一个具有“随层”设置的外部图块，当外部图块所在层在当前图形中没定义，则AutoCAD自动建立该层来放置块，块的特性与块定义时一致；如果当前图形中存在与之同名而特性不同的层，当前图形中该层的特性将覆盖块原有的特性。
在通常情况下， AutoCAD会自动把绘制图形时的绘图特性设置为“ Bylayer（随层）”，除非在前面的绘图操作中修改了这种设置方式。
5.1.1图块的主要特点

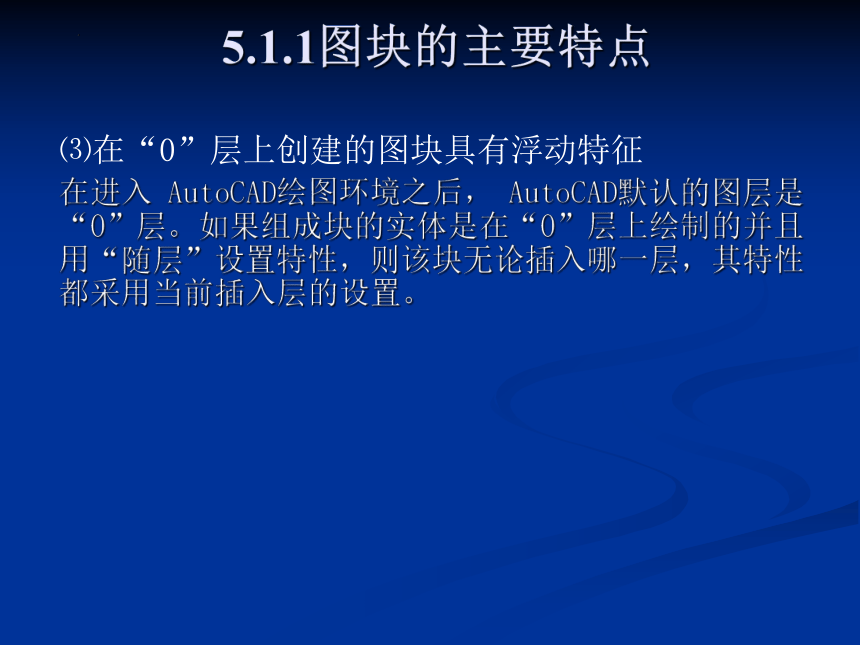

⑶在“0”层上创建的图块具有浮动特征
在进入 AutoCAD绘图环境之后， AutoCAD默认的图层是“0”层。如果组成块的实体是在“0”层上绘制的并且用“随层”设置特性，则该块无论插入哪一层，其特性都采用当前插入层的设置。
5.1.1图块的主要特点
⑷关闭或冻结选定层上的块
当非“0”层块在某一层插入时，插入块实际上仍处于创建该块的层中（“0”层块除外），因此不管它的特性怎样随插入层或绘图环境变化，当关闭该插入层时，图块仍会显示出来，只有将建立该块的层关闭或将插入层冻结，图块才不再显示。
而“0”层上建立的块，无论它的特性怎样随插入层或绘图环境变化，当关闭插入层时，插入的“0”层块都会随着关闭。即“0”层上建立的块是随各插入层浮动的。
创建块之前的图层设置及绘图特性设置是很重要的一个环节，在具体绘图工作中，要根据图块是建筑图块还是标准图块来考虑图块内图形的线宽、线型、颜色的设置，并创建需要的图层，选择适当的绘图特性，在插入图块之前，还要正确选择要插入的图层及绘图特性。
5.1.2图块的创建

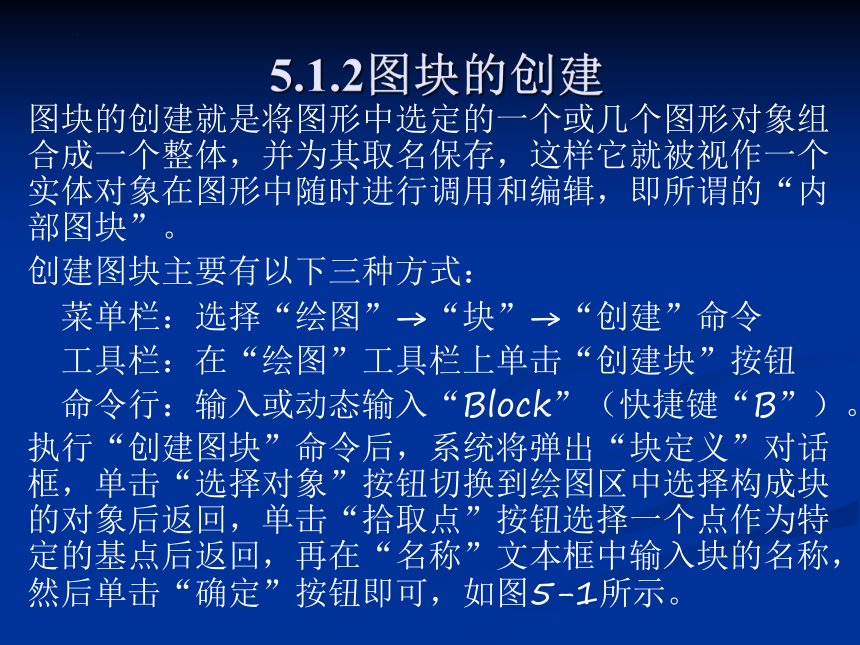

图块的创建就是将图形中选定的一个或几个图形对象组合成一个整体，并为其取名保存，这样它就被视作一个实体对象在图形中随时进行调用和编辑，即所谓的“内部图块”。
创建图块主要有以下三种方式：
菜单栏：选择“绘图”→“块”→“创建”命令
工具栏：在“绘图”工具栏上单击“创建块”按钮
命令行：输入或动态输入“Block”（快捷键“B”）。

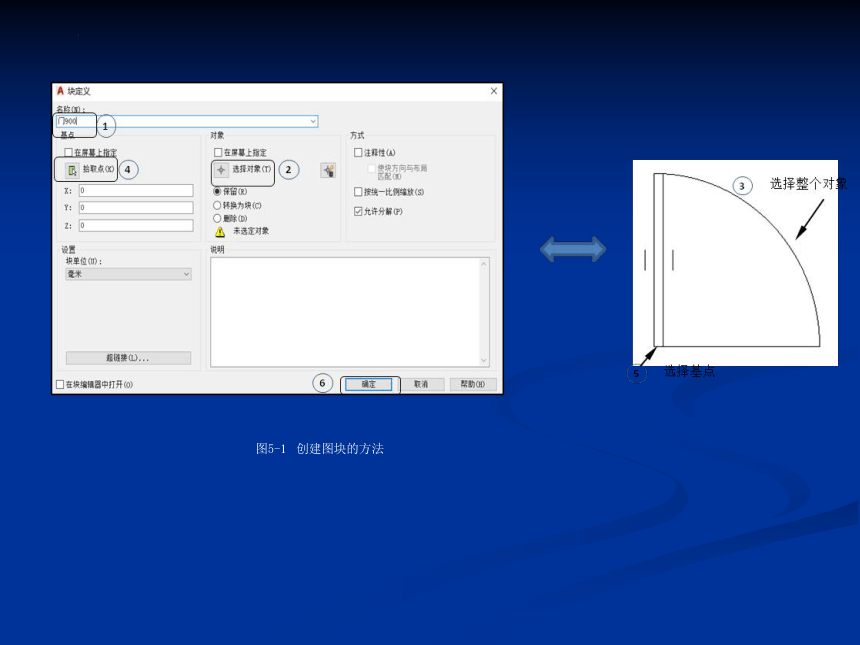

执行“创建图块”命令后，系统将弹出“块定义”对话框，单击“选择对象”按钮切换到绘图区中选择构成块的对象后返回，单击“拾取点”按钮选择一个点作为特定的基点后返回，再在“名称”文本框中输入块的名称，然后单击“确定”按钮即可，如图5-1所示。
图5-1 创建图块的方法
5.1.2图块的创建
在“块定义”对话框中各选项的含义如下：

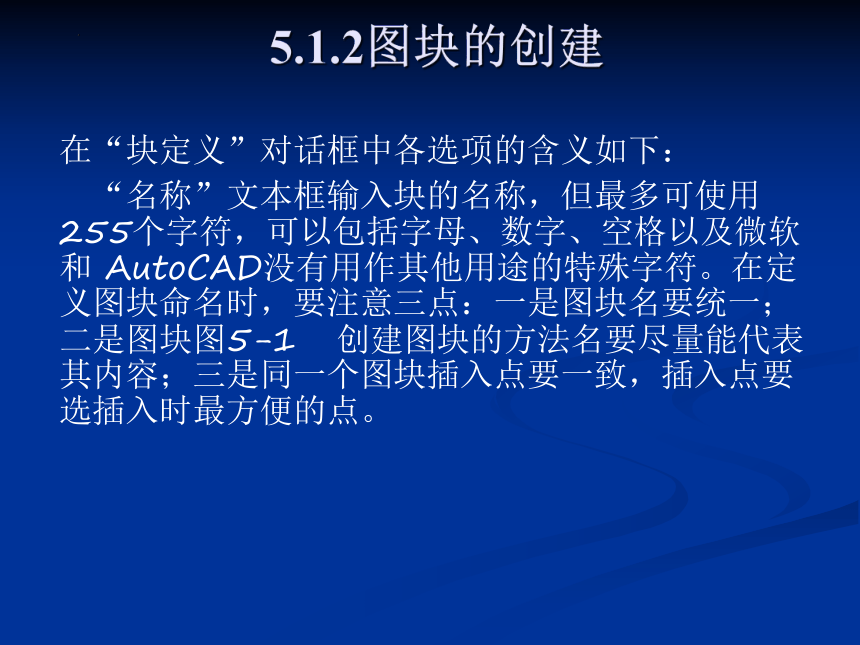

“名称”文本框输入块的名称，但最多可使用255个字符，可以包括字母、数字、空格以及微软和 AutoCAD没有用作其他用途的特殊字符。在定义图块命名时，要注意三点：一是图块名要统一；二是图块图5-1 创建图块的方法名要尽量能代表其内容；三是同一个图块插入点要一致，插入点要选插入时最方便的点。
5.1.2图块的创建

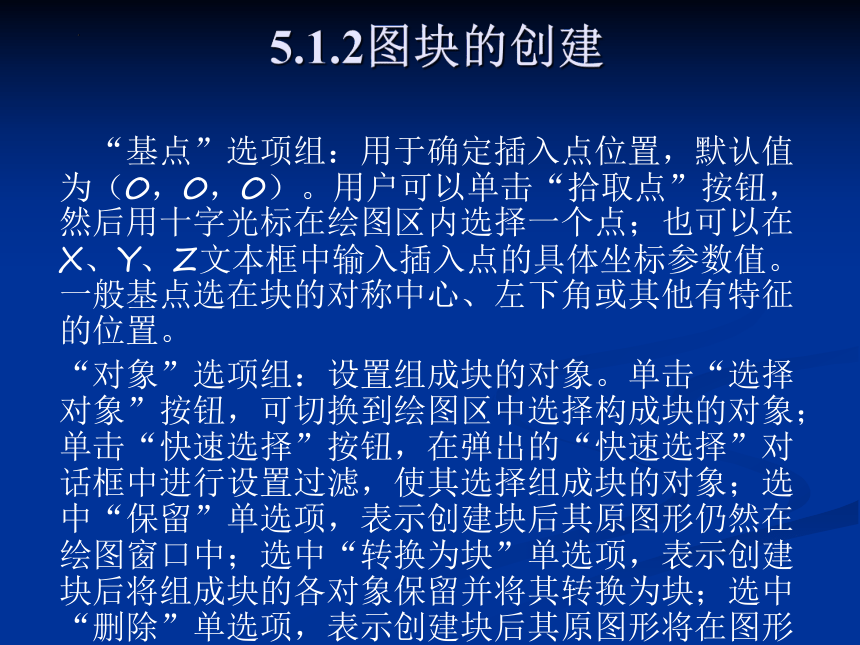

“基点”选项组：用于确定插入点位置，默认值为（0，0，0）。用户可以单击“拾取点”按钮，然后用十字光标在绘图区内选择一个点；也可以在X、Y、Z文本框中输入插入点的具体坐标参数值。一般基点选在块的对称中心、左下角或其他有特征的位置。
“对象”选项组：设置组成块的对象。单击“选择对象”按钮，可切换到绘图区中选择构成块的对象；单击“快速选择”按钮，在弹出的“快速选择”对话框中进行设置过滤，使其选择组成块的对象；选中“保留”单选项，表示创建块后其原图形仍然在绘图窗口中；选中“转换为块”单选项，表示创建块后将组成块的各对象保留并将其转换为块；选中“删除”单选项，表示创建块后其原图形将在图形窗口中删除。
5.1.2图块的创建

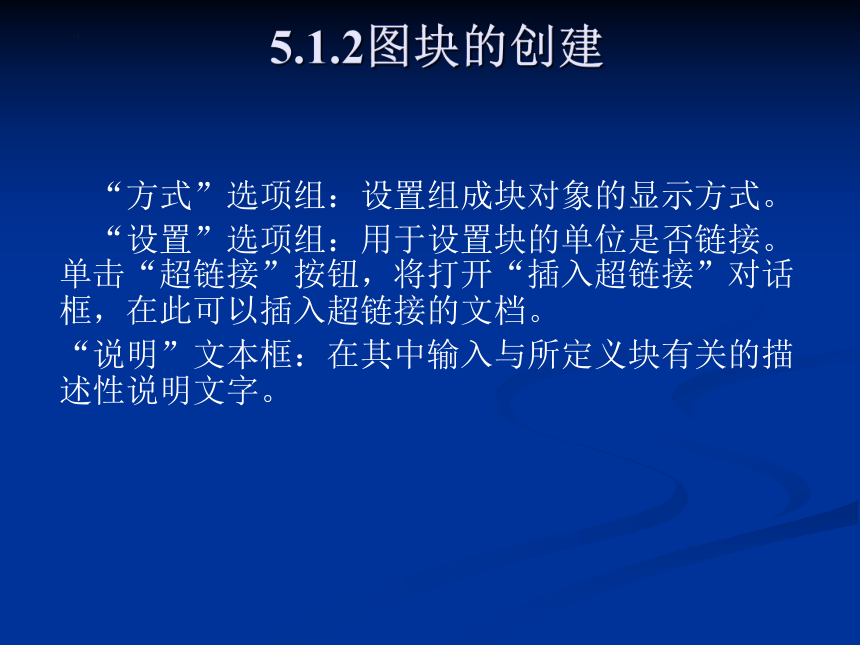

“方式”选项组：设置组成块对象的显示方式。
“设置”选项组：用于设置块的单位是否链接。单击“超链接”按钮，将打开“插入超链接”对话框，在此可以插入超链接的文档。
“说明”文本框：在其中输入与所定义块有关的描述性说明文字。
5.1.3图块的插入

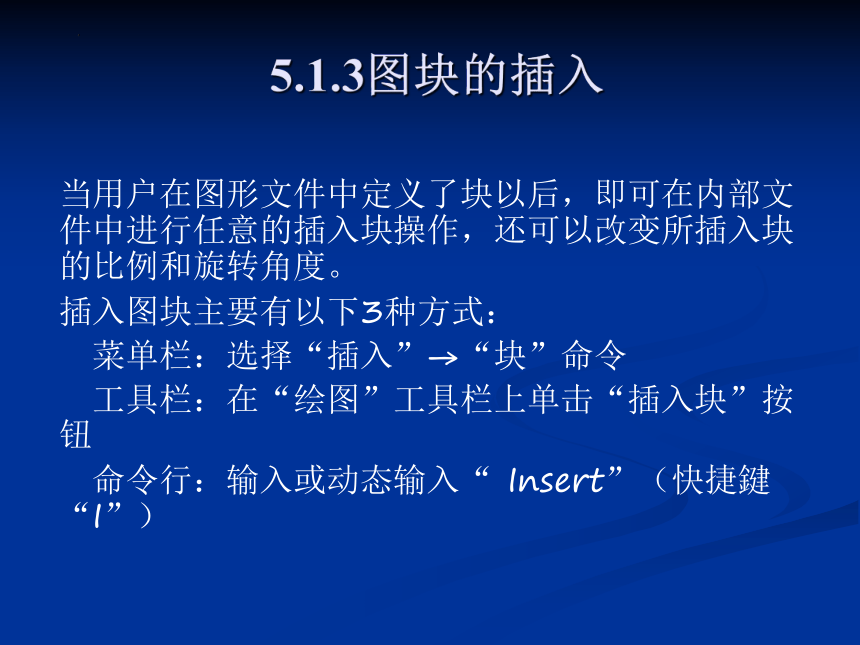

当用户在图形文件中定义了块以后，即可在内部文件中进行任意的插入块操作，还可以改变所插入块的比例和旋转角度。
插入图块主要有以下3种方式：
菜单栏：选择“插入”→“块”命令
工具栏：在“绘图”工具栏上单击“插入块”按钮
命令行：输入或动态输入“ Insert”（快捷鍵“I”）
5.1.3图块的插入
执行“插入图块”命令后，系统将弹出“插入”对话框，在“名称”下拉列表框中选择已经定义的图块，或者单击“浏览”按钮选择已经定义的“外部图块”或图形文件，可在该对话框中设置插入块的基点、比例和旋转角度，然后单击“确定”按钮，如图5-2所示。
图5-2“插入”对话框
5.1.3图块的插入
在“插入”对话框中各选项的含义如下：
“名称”下拉列表框：用于选择已经存在的块或图形名称。若单击其后的“浏览”按钮，将打开“选择图形文件”对话框，从中选择已经存在的外部图块或图形文件。
“插入点”选项组：确定块的插入点位置。若勾选“在屏幕上指定”复选框，表示用户将在绘图窗口内确定插入点；若不勾选该复选框，用户可在其下的X、Y、Z文本框中输入插入点的坐标值。
5.1.3图块的插入
“比例”选项组：确定块的插入比例系数。用户可直接在X、Y、Z文本框中输入块在3个坐标方向的不同比例；若勾选“统一比例”复选框，表示所插入的比例一致。
“旋转”选项组：用于设置块插入时的旋转角度，可直接在“角度”文本框中输入角度值，也可直接在屏幕上指定旋转角度。
“分解”复选框：表示是否将插入的块进行分解成各基本对象。用户在插入图块对象后，也可以单击“修改”工具栏的“分解”按钮对其进行分解操作。
5.1.4图块的保存
前面介绍了图块的创建和插入的内容，但是用户创建图块后，只能在当前图形中插入，而其他图形文件仍无法引用已创建的图块，这仍然很不方便。为解决这个问题，使实际工程设计绘图时创建的图块实现共享， AutoCAD为用户提供了图块的存储命令，通过该命令可以将已创建的图块或图形中的任何一部分（或整个图形）作为外部图块进行保存。用图块存储命令保存的图块与其他的图形文件并无区别，同样可以打开和编辑，也可以在其他的图形文件中进行插入。
5.1.4图块的保存
要进行图块的存储操作，在命令行中输入“Wblock”命令（快捷键“W”），此时将弹出“写块”对话框，利用该对话框可以将图块或图形对象存储为独立的外部图块，如图5-3所示。
用户可以使用“Save”或 “Save as”命令创建并保存整个图形文件，也可以使用 Export或 Wblock命令从当前图形中创建选定的对象，然后保存到新图形中，不论使用哪一种方法创建一个普通的图形文件，它都可以作为块插入到任何其他图形文件中，如果需要作为相互独立的图形文件来创建几种版本的符号，或者要在不保留当前图形的情况下创建图形文件，建议使用 Wlock命令。
5.1.4图块的保存
图5-3保存图块
5.1.5属性图块的定义
AutoCAD允许为图块附加一些文本信息，以增强图块的通用性，这些文本信息称为属性。如果某个图块带有属性，那么用户在插入该图块时可根据具体情况，通过属性来为图块设置不同的文本信息。特别对于那些经常要用到的图块来说，利用属性尤为重要。
要创建属性，首先创建包含属性特征的属性定义。特征包括标记（标识属性的名称）、插入块时显示的提示、值的信息、文字格式、块中的位置和所有可选模式（不可见、常数、验证、预设、锁定位置和多行）。
5.1.5属性图块的定义
要定义图块对象的属性主要有以下两种方式：
菜单栏：选择“绘图”→“块”→“定义属性”命令
命令行：输入或动态输入“attded”（快捷键“ATT”）
当执行“定义对象属性”命令后，将弹出“属性定义”对话框，如图5-4所示。
5.1.5属性图块的定义
图5-4 “属性定义”对话框
5.1.5属性图块的定义
“属性定义”对话框中各选项的含义如下
“不可见”复选框 设置插入块后是否显示其属性值。
“固定”复选框 设置属性是否为固定值。当为固定值时，插入块后该属性值不再发生变化.
“验证”复选框 用于验证所输入属性值是否正确。
“预设”复选框 表示是否将该值预设为默认值。
5.1.5属性图块的定义
“锁定位置”复选框 表示固定插入块的坐标位置。
“多行”复选框 表示可以使用多行文字来标注块的属性值。
“标记”文本框 用于输入属性的标记。
“提示”文本框 输入插入块时系统显示的提示信息内容。
“默认”文本框 用于输入属性的默认值。
“文字位置”选项组 用于设置属性文字的对正方式、文字样式、高度值、旋转角等格式。
5.1.5属性图块的定义
在通过“属性定义”对话框定义属性后，还要使用前面的方法来创建或存储图块。例如，要定义一个带属性的轴号对象，其操作步骤如图5-5所示。同样，再使用创建图块（B）和存储图块（W）命令对其进行操作。
5.1.5属性图块的定义
图5-5 定义属性对象
5.1.6属性图块的插入
属性图块的插入方法与普通块的插入方法基本一致，只是在回答完块的旋转角度后需输入各属性的具体值。
在命令行中输入或动态输入“ Insert”（快捷键“I”），同样将弹出“插入”对话框，根据要求选择要插入的带属性的图块，并设置插入点、比例及旋转角度，这时系统将以命令的方式提示所要输入的属性值。
例如，要将前面定义带属性的轴号图块插入到指定的位置，其操作步骤如图5-6所示。
5.1.6属性图块的插入
图5-6插入带属性图块的方法
5.1.7图块属性的编辑
当用户在插入带属性的对象后，可以对其属性值进行修改操作。
编辑图块的属性主要有以下3种方式：
菜单栏：选择“修改”→“对象”→“属性”→“单个”命令
工具栏：在“修改Ⅱ”工具栏上单击“编辑属性”按钮
功能区选项板：“插入”→“编辑属性”图标
命令行：输入或动态输入“Eattedit
5.1.7图块属性的编辑
执行“编辑块属性”命令，系统提示“选择对象”后，用户可以使用鼠标在视图中选择带属性块的对象，系统将弹出“增强属性编辑器”对话框，根据要求编辑属性块的值即可，如图5-7所示。用户可直接使用鼠标双击带属性块的对象，也将弹出“增强属性编辑器”对话框。
5.1.7图块属性的编辑
图5-7 “增强属性编辑器”对话框
5.1.7图块属性的编辑
“属性”选项卡：可修改该属性的属性值。
“文字选项”选项卡：可修改该属性的文字特性，包括文字样式、对正方式、文字高度、比例因子、旋转角度等，如图5-8所示。
“特性”选项卡：可修改该属性文字的图层、线宽、线型、颜色等特性，如图5-9所示。
5.1.7图块属性的编辑
图5-8“文字选项”选项卡 图5-9“特性”选项卡
