学习目标

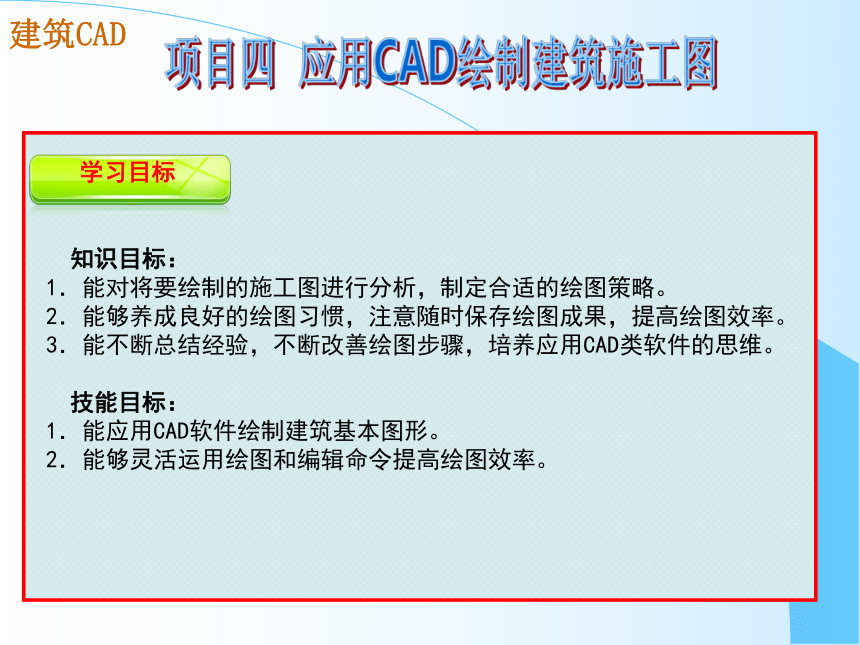

知识目标：
1．能对将要绘制的施工图进行分析，制定合适的绘图策略。
2．能够养成良好的绘图习惯，注意随时保存绘图成果，提高绘图效率。
3．能不断总结经验，不断改善绘图步骤，培养应用CAD类软件的思维。
技能目标：
1．能应用CAD软件绘制建筑基本图形。
2．能够灵活运用绘图和编辑命令提高绘图效率。
项目四 应用CAD绘制建筑施工图
建筑CAD
任务三 绘制某实验楼立面图

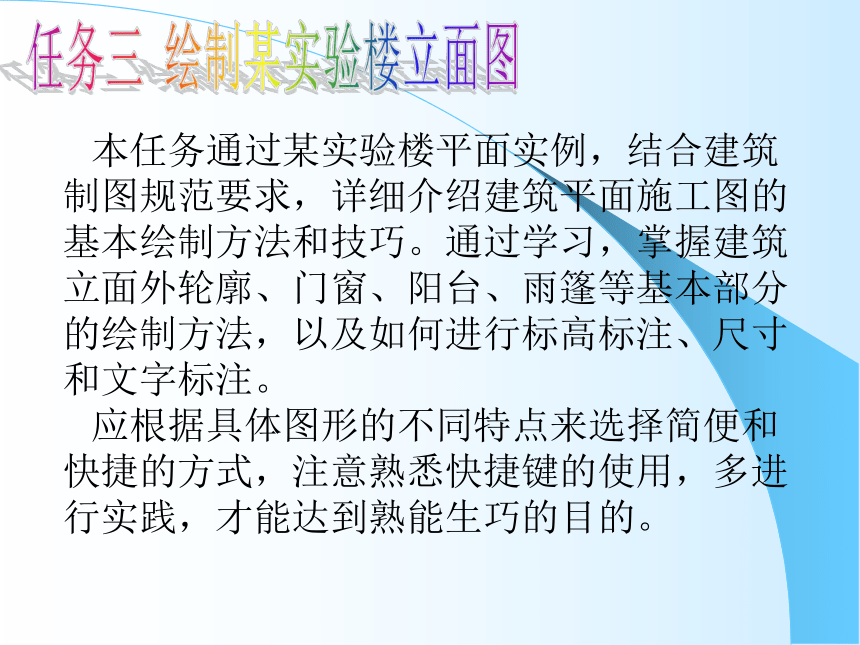

本任务通过某实验楼平面实例，结合建筑制图规范要求，详细介绍建筑平面施工图的基本绘制方法和技巧。通过学习，掌握建筑立面外轮廓、门窗、阳台、雨篷等基本部分的绘制方法，以及如何进行标高标注、尺寸和文字标注。
应根据具体图形的不同特点来选择简便和快捷的方式，注意熟悉快捷键的使用，多进行实践，才能达到熟能生巧的目的。

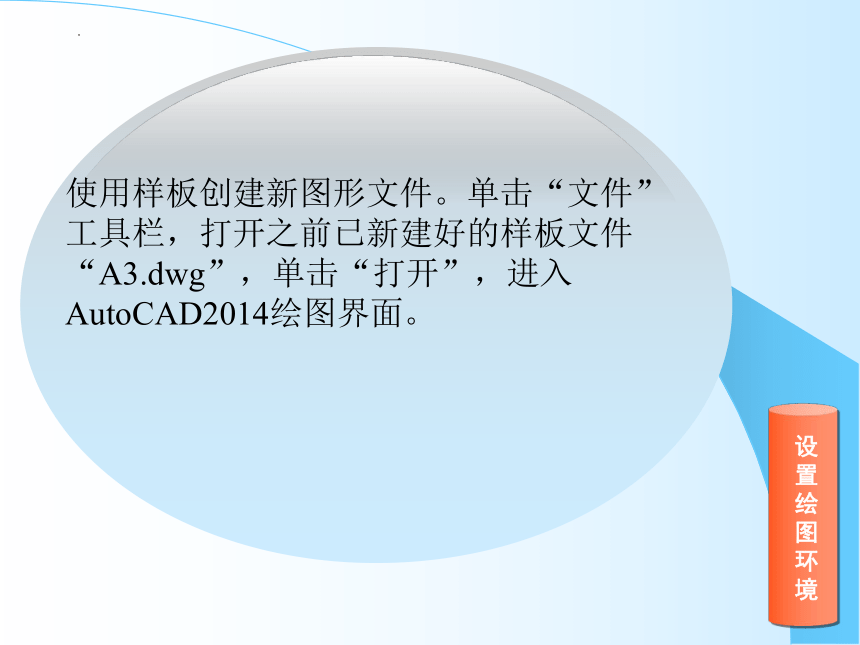

使用样板创建新图形文件。单击“文件”工具栏，打开之前已新建好的样板文件“A3.dwg”，单击“打开”，进入AutoCAD2014绘图界面。
设
置
绘
图
环
境

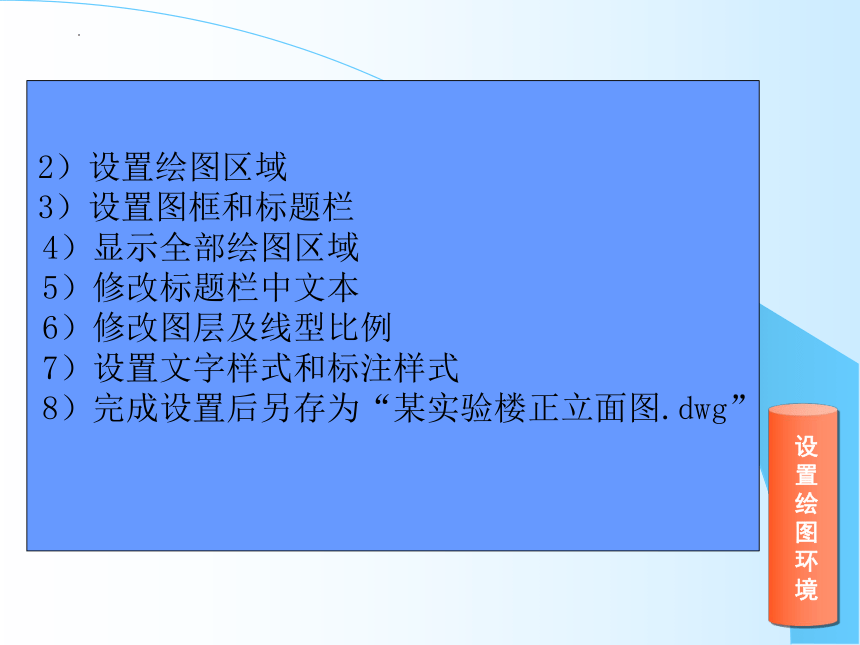

2）设置绘图区域
3）设置图框和标题栏
4）显示全部绘图区域
5）修改标题栏中文本
6）修改图层及线型比例
7）设置文字样式和标注样式
8）完成设置后另存为“某实验楼正立面图.dwg”
设
置
绘
图
环
境
设
置
绘
图
环
境

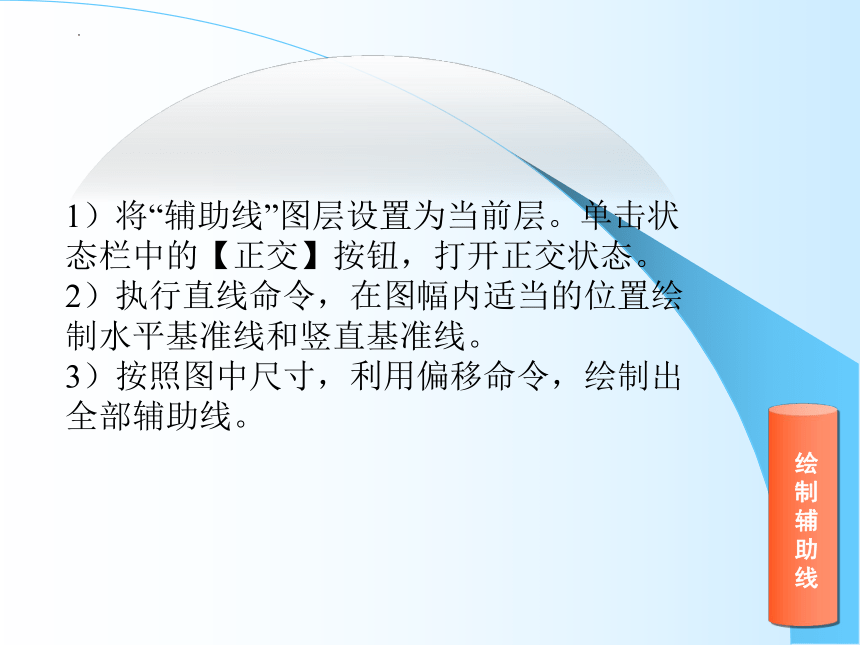

1）将“辅助线”图层设置为当前层。单击状态栏中的【正交】按钮，打开正交状态。
2）执行直线命令，在图幅内适当的位置绘制水平基准线和竖直基准线。
3）按照图中尺寸，利用偏移命令，绘制出全部辅助线。
绘
制
辅
助
线

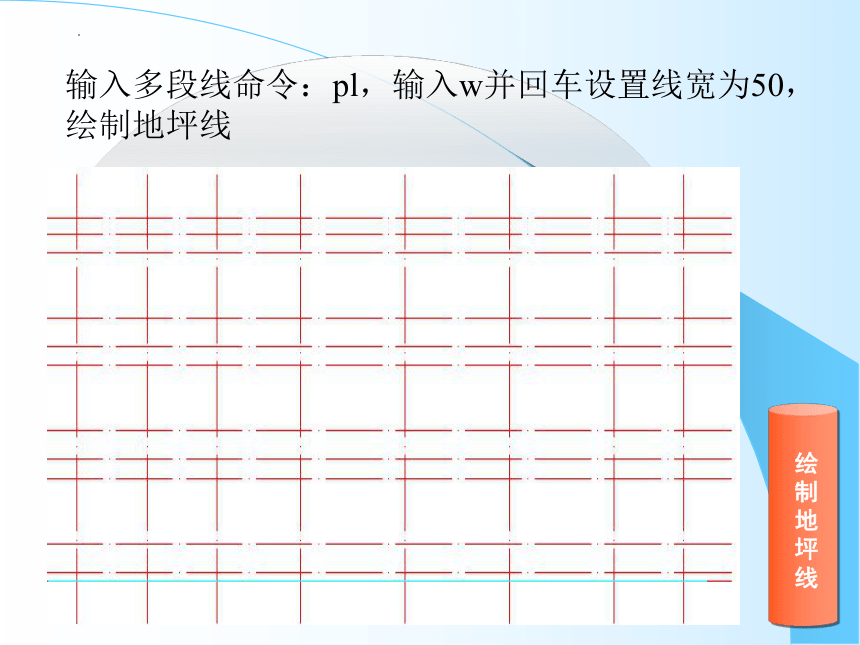

输入多段线命令：pl，输入w并回车设置线宽为50，绘制地坪线
绘
制
地
坪
线

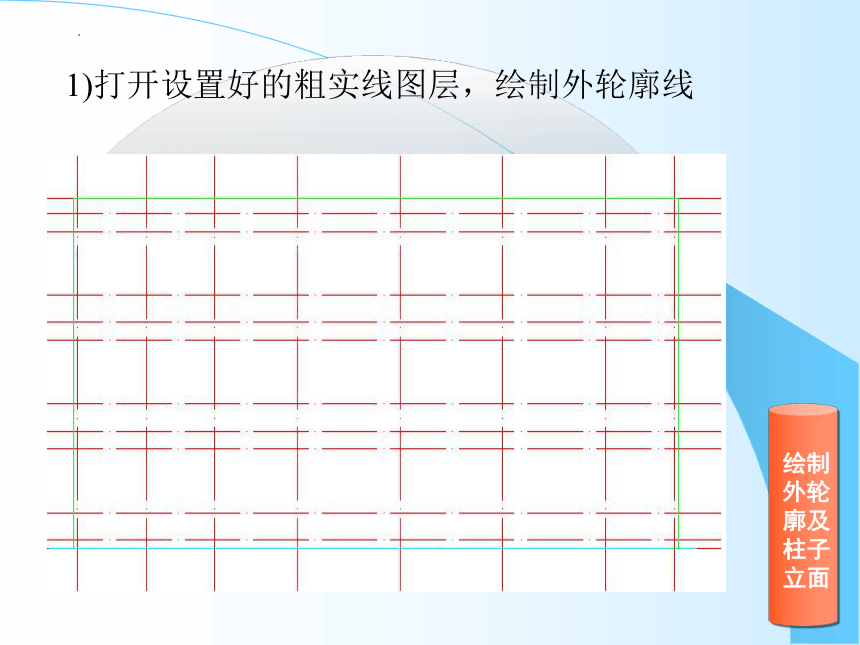

1)打开设置好的粗实线图层，绘制外轮廓线
绘制
外轮廓及柱子立面
2）绘制柱立面
绘制
外轮廓及柱子立面

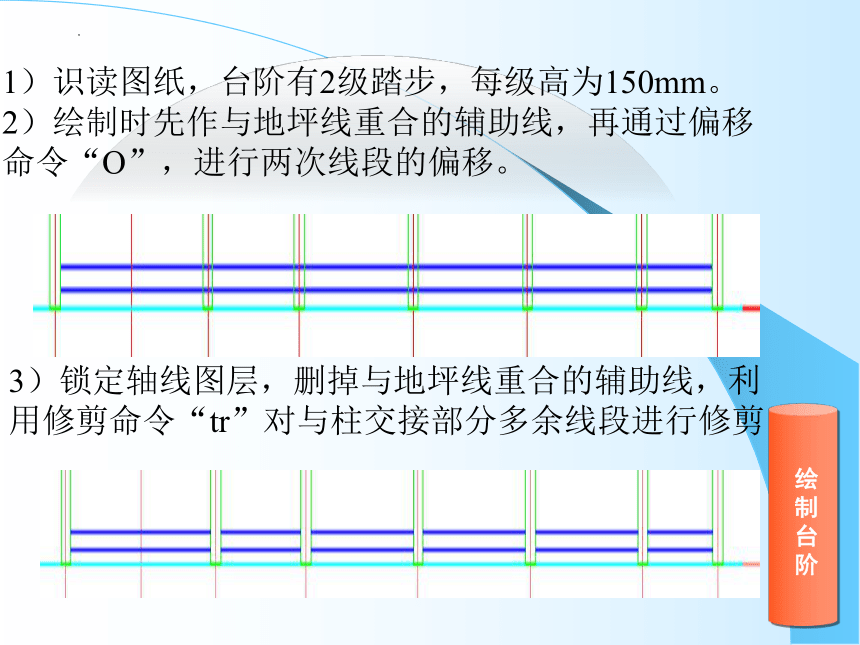

1）识读图纸，台阶有2级踏步，每级高为150mm。
2）绘制时先作与地坪线重合的辅助线，再通过偏移命令“O”，进行两次线段的偏移。
绘
制
台
阶
3）锁定轴线图层，删掉与地坪线重合的辅助线，利用修剪命令“tr”对与柱交接部分多余线段进行修剪
1)打开门窗图层
2）先绘制一樘门尺寸为2200*1000
绘
制
门
3）利用阵列命令“AR”绘制左侧两列三行门
绘
制
门
4）复制一趟门到第三根柱子右侧，再利用同上阵列命令“AR”绘制右侧两列三行门
绘
制
门
1）先绘制如图所示窗户
绘
制
窗
2）利用阵列命令绘制一列三行共3个窗户
绘
制
窗
3)绘制窗户
绘
制
窗
4)打开阵列命令，设置行偏移距离为3600，列偏移距离为3300绘制两列三行共6个窗户。
绘
制
窗
5)最右侧一列窗户用复制（CO命令）复制一列三行窗户进行粘贴在距离7号轴线600的位置
绘
制
窗
1）打开直线命令（L）绘制轮廓线
绘
制
阳
台
等
2）利用修剪命令（TR）修剪多余线段
绘
制
阳
台
等
绘制楼梯踏步时采用阵列的方法(步骤与绘制门窗相同）
绘
制
楼
梯
立面图细部尺寸、层高尺寸、总高度尺寸和轴号的标注方法与平面图完全相同。细部尺寸在画辅助线之后已完成，只需完成其余标注即可。
尺
寸
标
注
将绘制好的立面图放入图框内
整
理
立
面
图
【能力拓展】

展开更多......
